Udlednings- og sikkerhedssystemer til ATEX-filteranlaeg

Depurecos filter-enheder til centrale anlæg — DV AIR, FILTER HOPPER, CVS Z22, HF Z22 — leveres uden udledningssystem og uden sikkerhedskomponenter. Disse kendte fra katalogets fodnote „see dedicated section“ er samlet her, med vejledning til valg, ATEX-variant og zoneklassifikation.

Se udledningssystemer Se sikkerhedssystemer
Rotary valve, vent panel og flameless vent fra Depurecos udlednings- og sikkerhedskatalog
Kort svar

Udledningssystem = hvordan det opsamlede støv forlader filter-enheden (intermitterende batch, kontinuerlig drift eller big-bag). Sikkerhedssystem = de fem ATEX-certificerede komponenter der forhindrer, at en intern støveksplosion spredes til resten af bygningen (vent panel, non-return valve, flameless vent, CO2-slukning). Begge kategorier sælges separat fra filter-enheden — fordi valget af komponent afhænger af din proces, din zoneklassifikation og din risikovurdering.

Hvorfor sælges det separat fra filter-enheden?

Alle Depurecos centrale filter-enheder — DV AIR, DV AIR WB, FILTERING PRE-SEPARATOR WB, FILTER HOPPER og HF/HF HD Z22 samt CVS-centralerne — leveres uden udlednings- og sikkerhedskomponenter. Datablade henviser konsekvent til saetningen „DISCHARGE SYSTEMS — see dedicated section“ og „SAFETY SYSTEMS — see dedicated section“. Årsagen er, at valget af komponent er applikationsafhængigt: to anlæg med samme filter kan have vidt forskellige krav til udledningsmåde, ATEX-variant og sikkerhedsinstrumentering.

Konkret afhænger valget af:

  • Driftsmønster: tømmes filteret i batch (manuel eller intermitterende) eller skal det køre kontinuerligt i produktion?
  • Zoneklassifikation: sidder selve discharge-komponenten i eller ved en ATEX-klassificeret zone? Det afgør om du skal vaelge standard- eller ATEX-variant.
  • Risikovurdering: hvilke ATEX-sikkerhedsbarrierer kræves ifht. EN 14491 (vent-aflastning), EN 14460 (tryksikker konstruktion) og EN 16447 (isolation via non-return valve)?
  • Stoffets karakter: er støvet ledende (IIIC) eller ikke-ledende (IIIB)? Er det selvopvarmende? Reaktivt?

Derfor er denne side ikke en katalogoversigt alene, men en valgvejledning: til hver komponent er der en kort forklaring af, hvornår den giver mening — og hvornår den ikke gør.

Udledningssystemer (Discharge Systems)

Depurecos udledningskatalog følger to hoved-driftsmønstre: intermittent (batch-tømning, manuel eller modvaegt-styret) og continuous (kontinuerlig udløb via rotary valve eller electropneumatic damper). Derudover findes der en niveau-sensor, som bruges til at styre hvornår en kontinuerlig udledning starter og stopper. Big-Bag-opsamling er ikke en del af denne side — big-bag-stativet hører logisk hjemme hos pre-separatorerne og findes på FILTER HOPPER-siderne.

Intermittent udledning — batch-tømning

Bruges hvor filter-enheden tømmes ved stoppet drift eller i regelmaessige intervaller. Enkel mekanik, ingen elektropneumatik, ingen ATEX-variant i kataloget — fordi komponenten sidder på filterets udløb og ikke har gnist- eller varmekilder under normal drift. Valget står mellem counterbalanced flap (åbner af egen vaegt naar støvet samler sig op) og manuel butterfly valve (håndhjul, brugeren styrer).

Counterbalanced flap, diameter 150 mm (P12390)

Counterbalanced flap discharge — Ø150 mm

P12390 Ø150 mm Non-ATEX

Modvaegts-flap der åbner når tyngden af støv overstiger fjøderens modtryk. Velegnet til FILTER HOPPER 450 (Ø150 udløb) og DV AIR 800 (Ø150 udløb i enkelte konfigurationer). Ingen ydre stroem, ingen pneumatik.

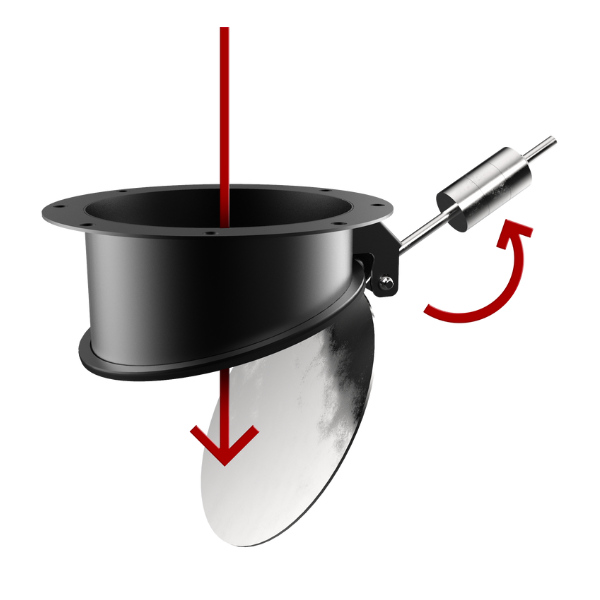

Counterbalanced flap, diameter 250 mm (P12391)

Counterbalanced flap discharge — Ø250 mm

P12391 Ø250 mm Non-ATEX

Samme mekanik i større format til FILTER HOPPER 570/800 og FILTERING PRE-SEPARATOR 570/800 WB.

Manuel butterfly-ventil, diameter 150 mm (P12392)

Manuel butterfly valve — Ø150 mm

P12392 Ø150 mm Non-ATEX

Håndhjulstyret butterfly-ventil til Ø150 udløb. Bruges når tømning sker på defineret tidspunkt under kontrol af operatøren — fx ved skifteholdsskift eller planlagt driftstop.

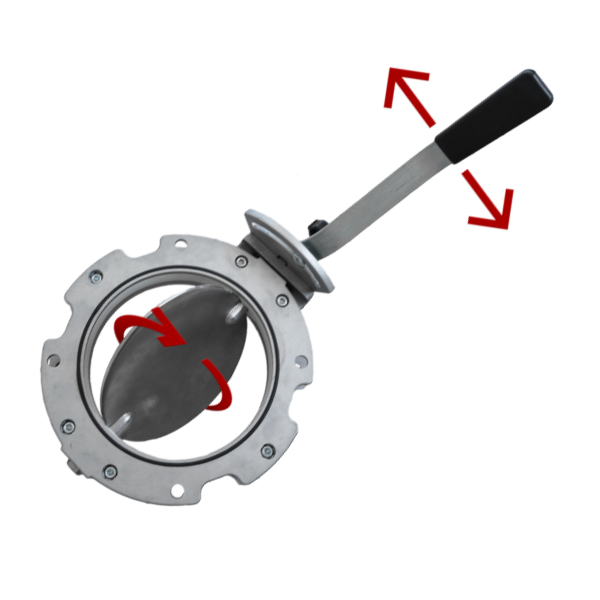

Manuel butterfly-ventil, diameter 250 mm (P12393)

Manuel butterfly valve — Ø250 mm

P12393 Ø250 mm Non-ATEX

Ø250-variant til større filter-enheder. Samme håndhjulstype.

Kontinuerlig udledning — drift uden stop

Bruges når filteret skal køre uden afbrydelser og støv skal udløbe løbende til next-stage opsamling (bigbag, container, conveyor). Alle tre typer findes i både standard og ATEX-variant — sidstnævnte skal bruges, når komponenten sidder i eller ved en ATEX-klassificeret zone.

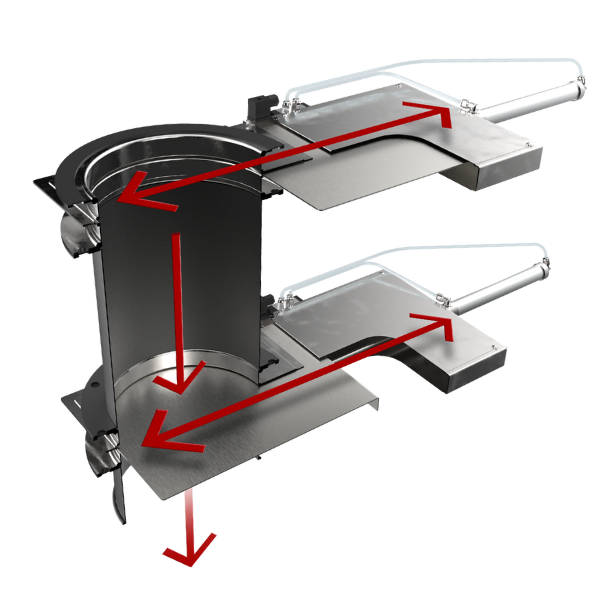

Dobbelt guillotine-damper, diameter 300 mm (P13245)

Double exhaust, electropneumatic guillotine dampers — Ø300 mm

P13245 Ø300 mm Non-ATEX

Airlock-princip: to guillotine-dampere der abner og lukker i sekvens, så der aldrig er gennemtraek i filtret. Electropneumatisk styring via trykluft. Standard-variant til ikke-klassificeret installation.

Dobbelt guillotine-damper, ATEX-variant (P12398/EX)

Double exhaust, electropneumatic guillotine dampers — Ø300 mm (ATEX)

P12398/EX Ø300 mm ATEX

Samme mekanik som P13245, men ATEX-certificeret til installation i eller ved klassificeret zone. Vaelges hvis discharge-komponenten sidder i Zone 22 (eller højere).

Rotary valve (celleslusehjul), diameter 250 mm (P12736)

Rotary valve — Ø250 mm

P12736 Ø250 mm Non-ATEX

Klassisk stjernedelt rotor der transporterer støv gennem en fast airlock. Konstant udtræk uden pneumatik-cyklus. Elektrisk drev, kan reguleres i hastighed.

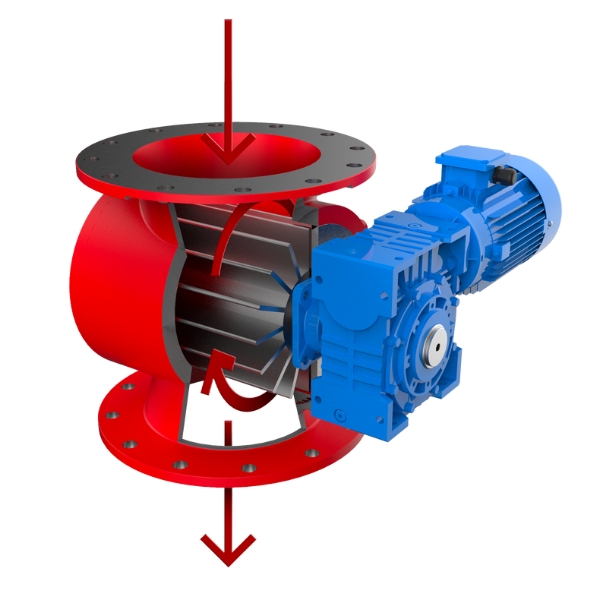

Rotary valve, ATEX-variant (P12736/EX)

Rotary valve — Ø250 mm (ATEX)

P12736/EX Ø250 mm ATEX

ATEX-certificeret rotary valve. Certificering dækker jording, gnistfri konstruktion og overfladetemperatur. Vaelges hvis udledningen sker i klassificeret zone.

Dobbelt butterfly-damper, diameter 150 mm (P12394)

Double discharge, electropneumatic butterfly dampers — Ø150 mm

P12394 Ø150 mm Non-ATEX

To butterfly-dampere i sekvens — lignende airlock-princip som guillotine-dampere, men mere kompakt format til Ø150 udløb. Electropneumatisk styring.

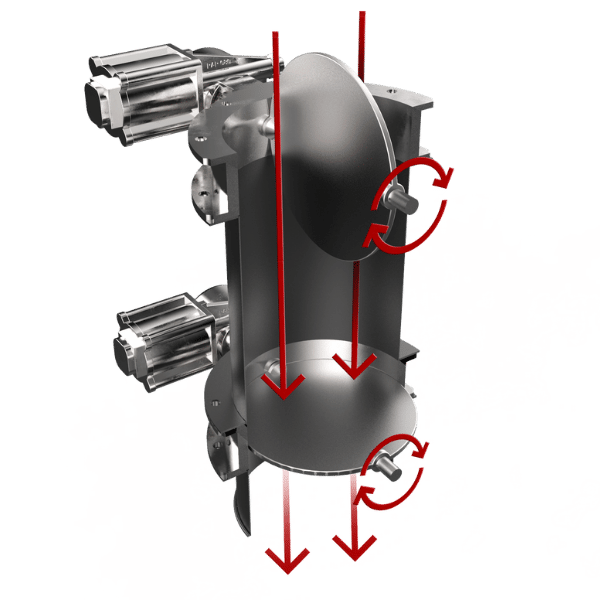

Dobbelt butterfly-damper, ATEX-variant, diameter 150 mm (P12396)

Double discharge, electropneumatic butterfly dampers — Ø150 mm (ATEX)

P12396 Ø150 mm ATEX

ATEX-variant af P12394. Samme airlock-mekanik, zone-certificeret.

Dobbelt butterfly-damper, diameter 250 mm (P12395)

Double discharge, electropneumatic butterfly dampers — Ø250 mm

P12395 Ø250 mm Non-ATEX

Ø250-variant af butterfly-damper-airlock. Bruges til FILTER HOPPER 570/800 og FILTERING PRE-SEPARATOR 570/800 WB med Ø250 udløb.

Dobbelt butterfly-damper, ATEX-variant, diameter 250 mm (P12397)

Double discharge, electropneumatic butterfly dampers — Ø250 mm (ATEX)

P12397 Ø250 mm ATEX

ATEX-variant af P12395. Typisk valg til FILTER HOPPER i Zone 22-områder.

Niveau-styring — discharge system activation

Sidder på filterets tragt eller beholder og giver et on/off-signal, når stoefniveauet når en defineret højde. Signalet bruges til at starte eller stoppe en kontinuerlig udledning automatisk — en airlock der kører „i blinde“ gør meget mere arbejde end nødvendigt og slider unoedvendigt.

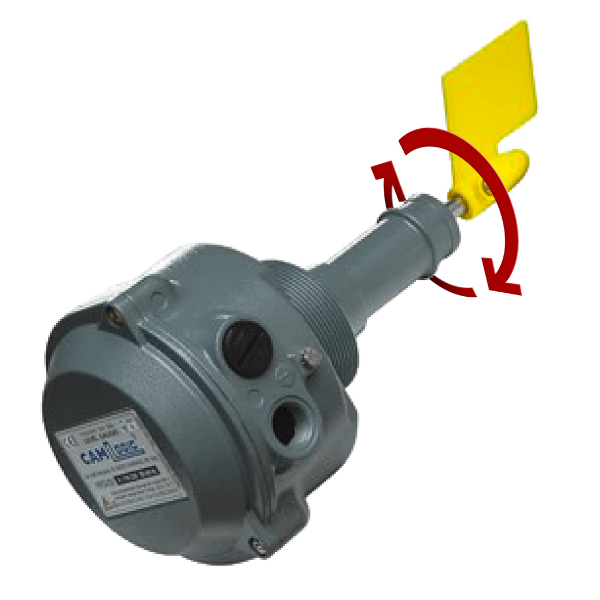

Rotary level sensor (P10166)

Rotary level sensor

P10166

Mekanisk niveaudetektor med rotorblad der bremses af støvet når det når sensor-højden. Enkel, robust, ingen elektronik i støvområdet. Typisk valg ved kontinuerlige installationer med rotary valve eller dobbelt-damper.

Sikkerhedssystemer (Safety Systems)

Detect — Isolate — Protect

ATEX-direktivet paalaegger industrielle brugere at udforme et eksplosionssikringsdokument (Explosion Protection Document) der viser hvordan risikoen håndteres. De fem sikkerhedskomponenter i dette katalog er ikke ekstra-udstyr — de er de konkrete løsninger paa ATEX-princippet detect, isolate, protect.

1. Detect

Registrer den begyndende haendelse. Niveau-sensor, trykstigning, temperatur — alle signaler der i Depureco-linjen læner sig op ad standard styresystemer og, ved aktiv beskyttelse, leverer trigger-signal til CO2-slukning.

2. Isolate

Stop flammefronten fra at bevaege sig videre. Non-return valves (P12774-ST1, P12774) lukker bagvendt tryk og forhindrer at en intern eksplosion propagerer til upstream udstyr. Certificeret efter EN 16447.

3. Protect

Aflast trykket kontrolleret. Vent panel (P12773) i det fri, flameless vent (P12775) indendørs, og CO2-system (P12777) som aktiv slukning. Konstruktionen skal matche det dokumenterede reducerede eksplosionstryk Pred.

De fem komponenter nedenfor er Depurecos katalogserie. Hvilken kombination du skal bruge, afhænger af en konkret risikovurdering efter EN 14491, EN 14460 og EN 15089 — plus bygningsgeometri og støftype (IIIB vs IIIC).

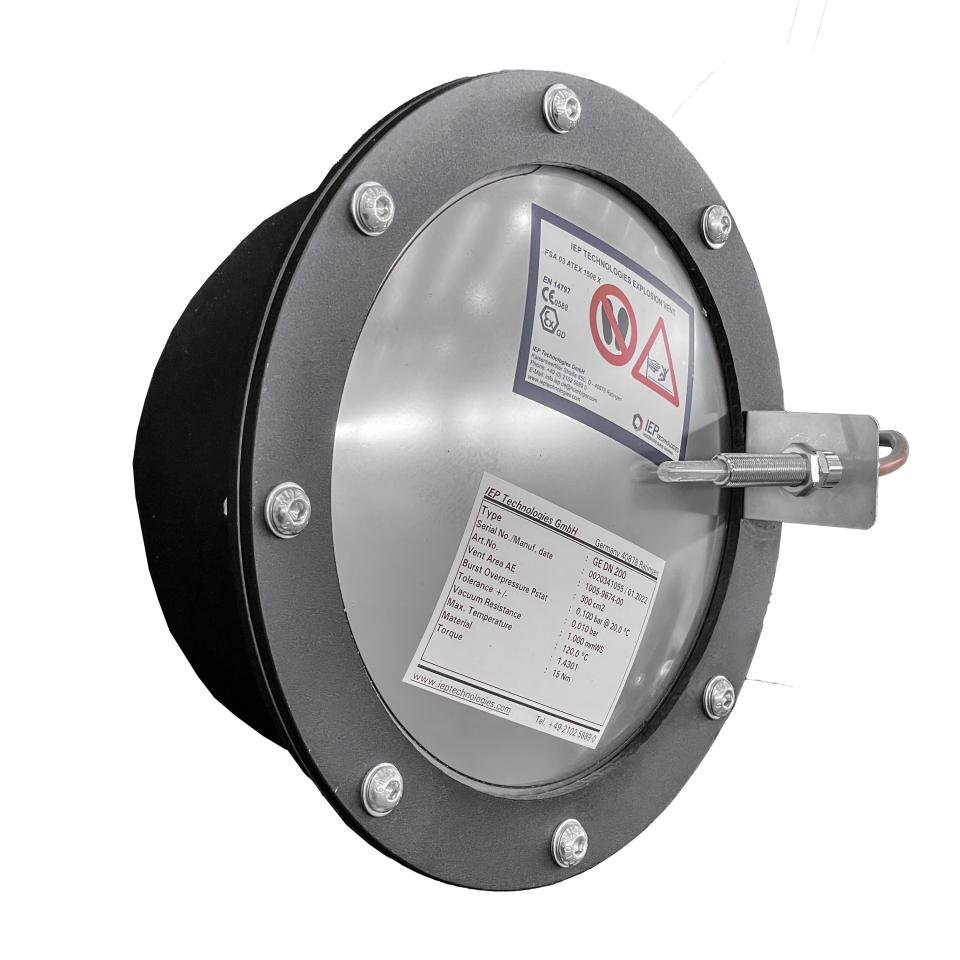

Vent panel G5, 200 mm (P12773)

Vent panel G5 — Ø200 mm

P12773 Ø200 mm ATEX / EN 14491

Aaben trykaflastning. Ved overtryk i filtret brister panelet og slipper trykbølgen + flammen ud i det fri. Forudsaetter at filteret står ved ydervaeg eller tag, og at udløsningsområdet er uden personer/udstyr. Billigere og mere pålidelig end flameless vent, men begraenset af bygningsgeometri.

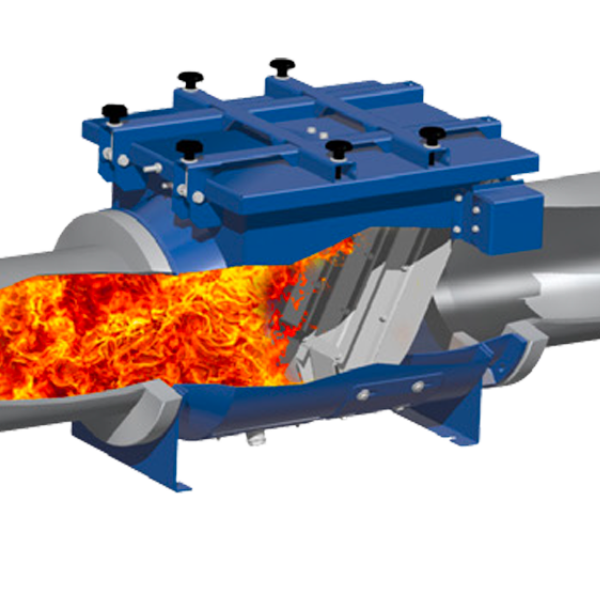

Non-return valve til IIIB, EN 16447 (P12774-ST1)

Non-return valve, non-metallic powders — d100 mm

P12774-ST1 Ø100 mm counterflange ATEX EN 16447

Certificeret EN 16447 passiv non-return valve. Lukker når trykbouyance fra eksplosion bevaeger sig baglaens mod opstroems udstyr. Variant til ikke-ledende støv (IIIB-niveau) — maelk, farma-pulver, plastgranulat, trae.

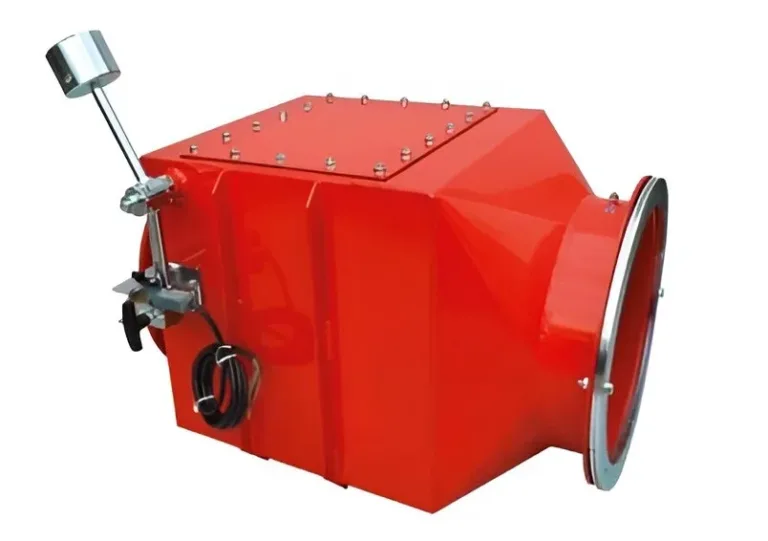

Non-return valve til IIIC, ATEX 1/2D (P12774)

Non-return valve, IIIC explosive powders — d100 mm

P12774 Ø100 mm counterflange ATEX 1/2D Ex h III T180°C Da/Db ST1/ST2

Tungere variant til ledende støv (IIIC) — aluminium, titanium, carbonfiber, fine metalspåner. Dækker hele IIIC-gruppen og de højeste ST1/ST2-eksplosionsklasser, med maximal overfladetemperatur 180°C.

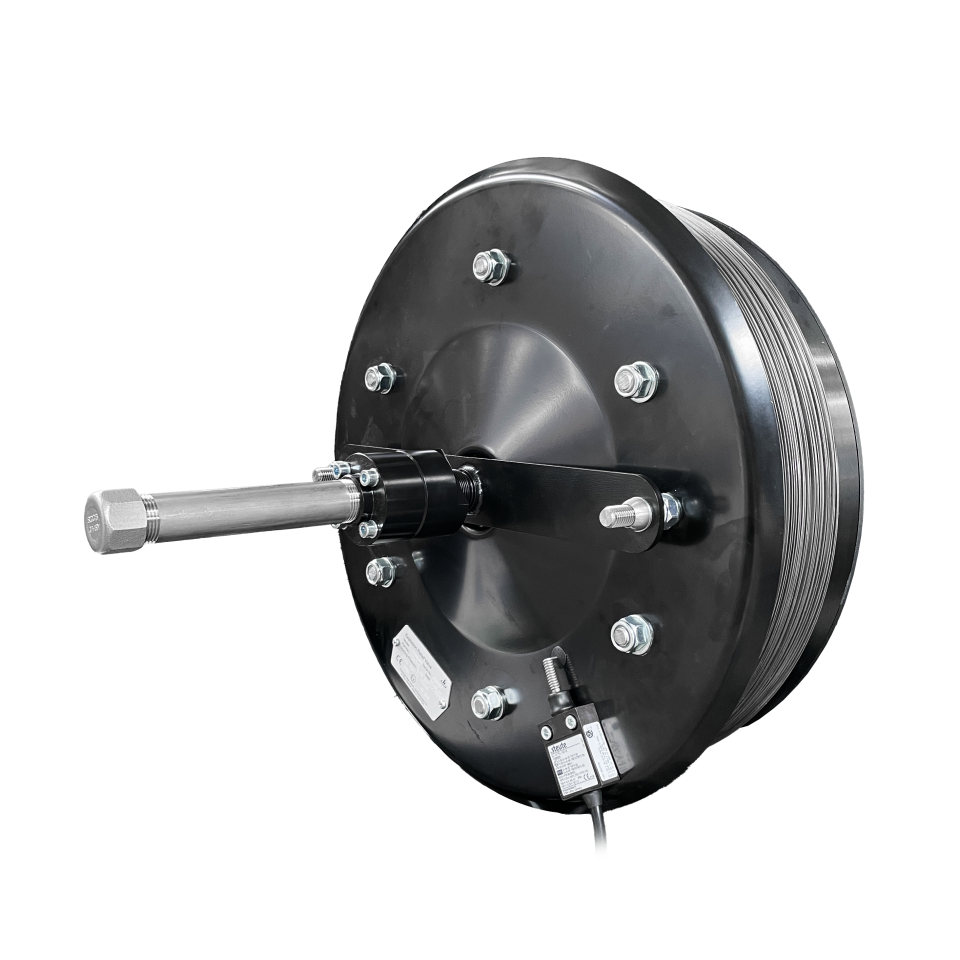

Flameless vent (P12775)

Flameless valve vent

P12775 ATEX

Flammefri trykaflastning til indendørs brug. Indeholder et mesh-filter der køler den udgaaende gas ned under antaendelsestemperaturen før det slippes ud i rummet — dvs. trykket aflastes, men der slipper ingen flamme. Dyrere end aabent vent panel, men nødvendig når bygningsgeometri eller pladskrav forhindrer udvendig trykaflastning.

CO2-slukkesystem (P12777)

CO2 extinguishing system

P12777 ATEX / aktiv slukning

Aktiv sensor-triggeret slukning. CO2 injiceres i filterkammeret naar en gnist eller en begyndende termisk haendelse registreres af sensor. Bruges i installationer hvor en passiv aflastning (vent panel / flameless vent) ikke alene er tilstraekkelig — typisk ved meget reaktive støftyper eller som supplerende barriere i flertrinsbeskyttelse.

Thomas fra Particulair — teknisk rådgivning om tilbehør og sikkerhedssystemer

I tvivl om hvad du skal vaelge?

Kombinationen af udlednings- og sikkerhedssystemer afhænger af filter-enheden, støftypen, driftsmønstret og din risikovurdering. Vi hjælper med at gennemgå konfigurationen, også hvis du allerede har et eksisterende Depureco-anlæg og skal supplere eller opgradere. Ring eller skriv — vi svarer inden for én arbejdsdag.

Kontakt rådgivning Se ATEX-støvsugere

Ofte stillede spørgsmål

Hvorfor er udledningssystemet ikke inkluderet i filter-enheden?
Fordi valget afhænger af din proces. En FILTER HOPPER eller DV AIR kan kobles til batch-tømning (counterbalanced flap, manuel butterfly valve), kontinuerlig drift (rotary valve, double discharge, guillotine damper) eller big-bag-opsamling. Diametre er 150, 250 eller 300 mm afhængig af filterets udløb. Depureco leverer derfor filter-enheden så den kan kombineres med netop den udledning du har brug for — standard eller ATEX-certificeret variant.
Skal jeg bruge ATEX-variant eller standard-variant af udledningssystemet?
Det afhænger af zoneklassifikationen på det sted hvor komponenten fysisk sidder. Hvis udledningssystemet bor i eller ved en ATEX-klassificeret zone (Zone 20, 21 eller 22), skal komponenten være ATEX-certificeret i mindst den svarende kategori. De fleste kontinuerlig-komponenter hos Depureco findes i både standard (P12736, P13245, P12394, P12395) og ATEX-variant (P12736/EX, P12398/EX, P12396, P12397). Vælg standard hvis installationen ligger i ikke-klassificeret område, ATEX hvis den er i en klassificeret zone.
Hvornår kræver min installation vent panel eller flameless vent?
ATEX-direktivet 2014/34/EU kræver at eksplosionsrisiko vurderes via en risikovurdering (typisk EN 14491 for dust explosion venting). Hvis risikovurderingen viser, at en intern dust-eksplosion kan forekomme og filteret ikke i sig selv er konstrueret til at modstå det reducerede eksplosionstryk (EN 14460), skal trykket aflastes — enten via åbent vent panel (P12773) i et udendørs eller sikkert udledningsområde, eller via flameless vent (P12775) hvis aflastningen sker indendørs. Flameless vent er dyrere, men nødvendig når pladskrav eller bygningsgeometri ikke tillader traditionel trykaflastning til fri luft.
Kan jeg købe Depurecos tilbehør separat fra selve filter-enheden?
Ja. Alle discharge- og safety-komponenter sælges som selvstændige katalogvarer med egne koder (P-numre). De kan bestilles sammen med en ny filter-enhed eller eftermonteres på en eksisterende installation. Det er dog vigtigt at diameter og flangeformat matcher filter-enhedens udløb: DV AIR 800 og FILTER HOPPER 450 har 150 mm discharge; FILTER HOPPER 570 og 800 har 250 mm; DV AIR 1100 har 150 mm. Kontakt os hvis du er i tvivl om konfigurationen.
Hvad er forskellen på en non-return valve til IIIB og til IIIC?
IIIB er ikke-ledende støv (fx mælkepulver, mel, plastgranulat). IIIC er ledende støv (fx aluminium, titanium, carbonfiber, fine metalspåner). Depurecos non-return valve P12774-ST1 er certificeret EN 16447 til ikke-metalliske pulvere (IIIB-niveau). P12774 er certificeret ATEX 1/2D Ex h III T180°C Da/Db ST1/ST2 til eksplosive IIIC-pulvere — dvs. hele gruppen af ledende støv inklusive metal. Vælg ud fra hvad kataloget af opsugede stoffer faktisk indeholder.
Kan vi installere discharge- og safety-systemer selv, eller kræver det autoriseret montage?
Mekanisk montage af discharge-komponenter (rotary valve, butterfly damper, flap) kan udføres af virksomhedens eget teknisk personale, hvis de følger EN 14460 og producentens anvisninger for flange-tilslutning, jording og momentkrav. Safety-systemer med ATEX-certificering (non-return valves, flameless vent, CO2-slukning) skal normalt installeres og commissioned af en autoriseret fagmand, fordi dokumentationen for installation indgår i risikovurderingen af hele anlægget. Det gode kompromis er, at vi leverer komponenterne og overdrager dem til en kvalificeret installatør, der afslutter med en systemtest og en signeret installation report.
Hvor ofte skal discharge- og safety-systemerne serviceres?
ATEX-direktivet og producentens dokumentation sætter minimumsintervaller. Rotary valve og butterfly damper kræver typisk visuel inspektion hver 3. måned og funktionstest årligt. Vent panel skal inspiceres mindst en gang om året — tjek for hairline-cracks og at burst-trykket er intakt. Flameless vent har en filterkassette der skal udskiftes efter en aktivering, og ellers inspiceres årligt. Non-return valves skal funktionstestes årligt. CO2-systemet har serviceintervaller på trykniveau og elektronik typisk hver 6. måned. Vi anbefaler en serviceaftale hvor alle komponenter er dokumenteret i samme log — auditkrav bliver væsentligt lettere.
Hvad er rotary level sensor til, og skal jeg bruge en?
Rotary level sensor (P10166) er en mekanisk niveaudetektor, der sidder på filter-enhedens tragt eller beholder og kan starte eller stoppe en kontinuerlig udledning, når stoefniveauet når en defineret højde. Den er relevant hvis udledningen er kontinuerlig (rotary valve, double discharge damper) — så styringen kan løbe i takt med opsugningen uden manuel overvågning. Ved rent intermitterende tømning (counterbalanced flap, manuel butterfly) er den ikke nødvendig.

Kompatible filter-enheder

Tilbehøret på denne side er kompatibelt med Depurecos stationaere filter-enheder og centrale anlæg. Her er en kort oversigt over hvilke filter-enheder tilbehøret typisk kombineres med:

Pre-separatorer (FILTER HOPPER)

DV AIR filter-enheder

Centrale anlæg (CVS og HF)

Referencer

Direktiver og harmoniserede standarder

  1. EU: ATEX Directive 2014/34/EU — Equipment and protective systems intended for use in potentially explosive atmospheres.
  2. EU: Direktiv 1999/92/EF (ATEX 137) — minimumsforskrifter for sikkerhed og sundhed for arbejdstagere, der kan blive udsat for en eksplosiv atmosfære.
  3. CEN: EN 14491:2012 — Dust explosion venting protective systems.
  4. CEN: EN 14460:2018 — Explosion resistant equipment.
  5. CEN: EN 16447:2014 — Explosion isolation flap valves.
  6. CEN: EN 15089:2009 — Explosion isolation systems.
  7. CEN: EN ISO 80079-36:2016 — Explosive atmospheres. Part 36: Non-electrical equipment. Basic method and requirements.
  8. CEN: EN 1127-1:2019 — Explosive atmospheres. Explosion prevention and protection. Part 1: Basic concepts and methodology.

Producent-dokumentation

  1. Depureco: ENG Price List 2026 v1.1, Centralized Vacuum Systems, side 162 (Discharge Systems) og side 163 (Safety Systems).
  2. Depureco: Don't Let Dust Threaten Your Production — ATEX Vacuum Catalogue 2026, Volpiano (TO), 2025.

Dansk lovgivning

  1. Bekendtgørelse nr. 590 af 26. juni 2003 om klassifikation af eksplosive atmosfærer (ATEX 137 i Danmark).
  2. Arbejdstilsynet: vejledning C.0.9 om eksplosive atmosfærer.
