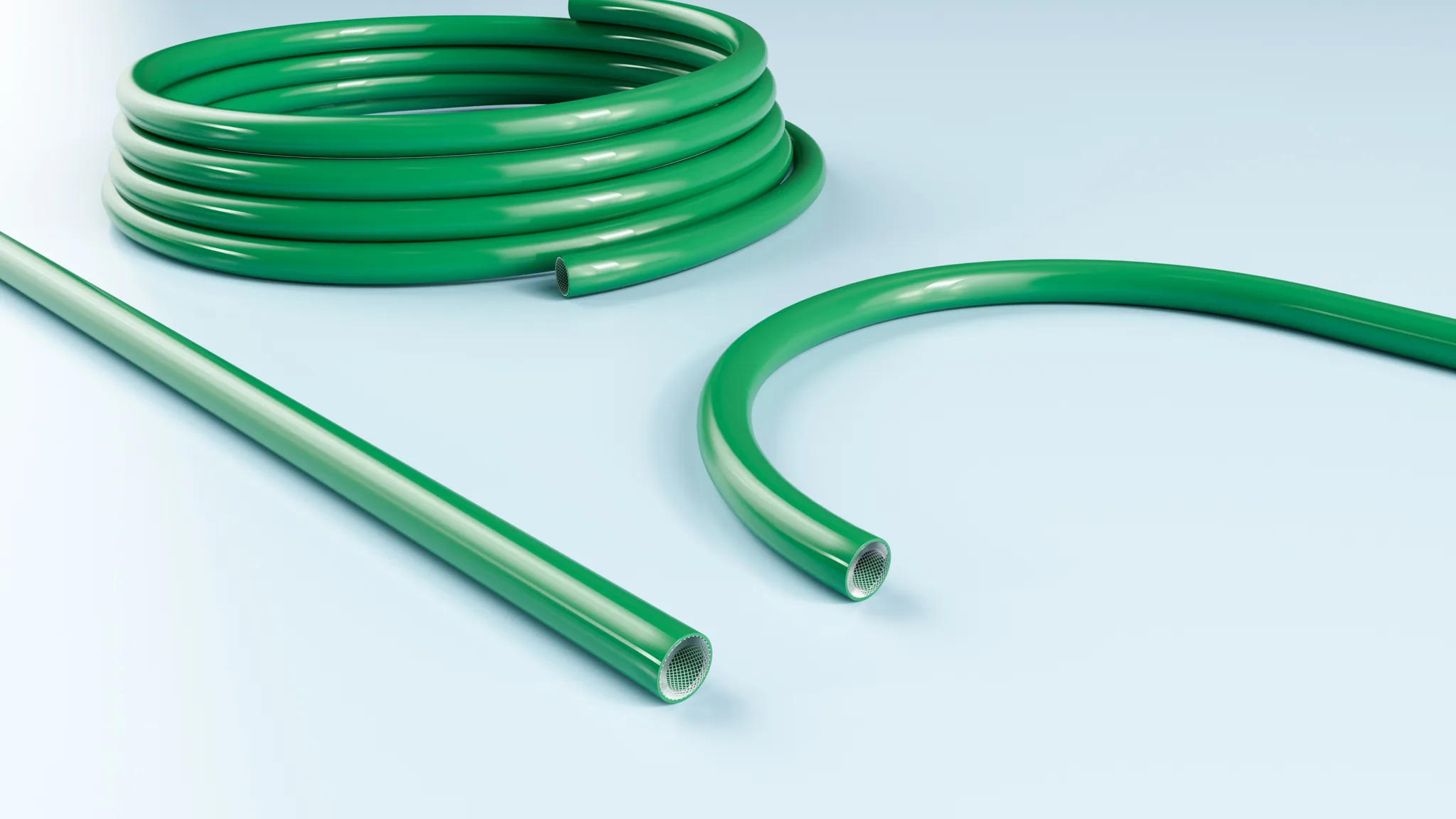

NORFLEX® PUR 441 ROBOTIC GRØN

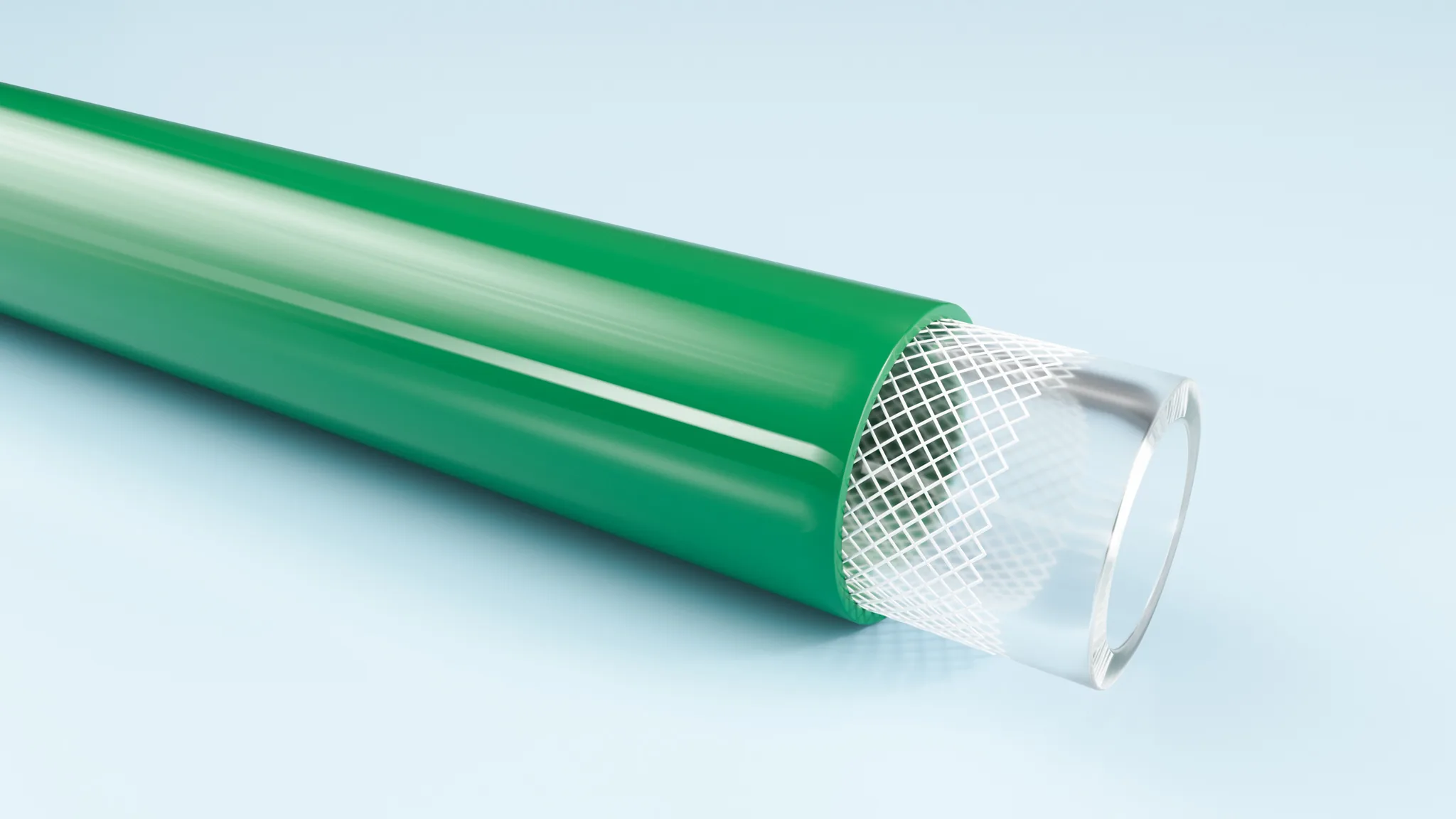

Slidstærk højtryksslange i polyurethan, fabric-reinforced med polyester-armering. Designet specifikt til industrielle robotter, hvor slangen skal følge robotarmens bevægelser cyklus efter cyklus uden at slides eller knække. Driftstryk op til 20 bar, burst-tryk op til 80 bar. Drift fra −35 °C til +80 °C. Den grøne farve giver visuel adskillelse mellem flere parallelle slanger på samme robot — fx forskellig farve for trykluft, kølevæske og hydraulik.

Hent datablad (PDF)

Grøn 20 bar driftstryk 80 bar burst Robot-slidstyrke

Slidstærk PUR
20 bar
80 bar burst
−35 til +80 °C
Robot-fleksibel
Tilskæres efter mål

Hvorfor denne slange?

NORFLEX® PUR 441 ROBOTIC GRØN er en specialslange til industrirobotter. Robotter har et særligt slid-mønster: hver bevægelses-cyklus bøjer slangen i samme vinkler igen og igen. Standard-slanger slides hurtigt på de specifikke bøjepunkter — PUR + polyester-armeringen i denne slange er valgt netop fordi de tåler dette dynamiske, gentaget belastnings-mønster i tusindvis af cykler.

Den grøne farve er ikke kun æstetisk. På en moderne robot-arm sidder typisk 4-6 parallelle slanger der hver fører forskellige medier — trykluft, kølevæske, hydraulik, signaler. Farve-kodning gør det muligt at identificere hver slange uden at skulle følge den fra ende til ende. Industri-standarden bruger ofte: blå = trykluft, sort = hydraulik, rød = kølevæske, grøn = signaler eller drikkevand.

Hvor bruges den?

På industrirobotter sidder slangen i sin fulde længde langs robotarmens led, med fast monteret kobling i hver ende. Den følger armens bevægelser og skal kunne trække og trykke uden at miste integritet — derfor det høje burst-tryk på 80 bar.

I bil-industrien bruges den særligt på samlebånds-robotter (svejsning, lakering, montage) hvor robotterne arbejder i 24/7-skift. Levetiden på en velvalgt slange er typisk 6-12 måneder før udskiftning — men afhænger meget af cyklus-frekvens og bøjeradius i det specifikke setup.

I daglig tale taler vi om en "robot-slange" eller "PUR robotic" — den grøne farve er det første man genkender ved gennemgang af et robotsetup.

Tekniske specifikationer

Tekniske specifikationer for NORFLEX® PUR 441 ROBOTIC GRØN.

Materiale	Polyurethan (PUR), polyester-armering
Farve	Grøn
Inderdiameter	6,4–12,5 mm typisk
Driftstryk	20 bar
Burst-tryk	80 bar
Temperatur	−35 til +80 °C
Slidstyrke	Robot-grade (cyklisk dynamisk)
Konformitet	REACH, RoHS
Tilskæres efter mål	Ja
Producent-SKU-gruppe	4410404

Dimensioner og bestilling

Standarddimensioner for NORFLEX® PUR 441 ROBOTIC GRØN. Burst-trykket er konstant 80 bar på tværs af alle dimensioner.

Dimensioner, tryk- og vakuumdata for NORFLEX® PUR 441 ROBOTIC GRØN
Indre Ø [mm]	Ydre Ø [mm]	Vægtykkelse [mm]	Arbejdstryk DIN 26057, 10 % elong. [bar]	Burst-tryk [bar]	Bøjeradius [mm]	Maks. længde [m]	Vægt [kg/m]	Rulle [m]	Artikelnr.
9,4	16	3,3	20	80	55	68	0,19	50	44190940404
12,5	19,5	3,5	20	80	69	105	0,211	50	44191280404
16	24,5	4,25	20	75	117	50	0,32	50	44191600404
19,5	28,5	4,5	20	50	140	50,01	0,44	50	44191900404

Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.

Standarder og overensstemmelse

NORFLEX® PUR 441 ROBOTIC er i overensstemmelse med:

REACH (EC 1907/2006). Producentens REACH-erklæring er tilgængelig som download.
RoHS. Direktiv 2011/65/EU.

Dokumentation og downloads

Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.

Datablad (Particulair) Vores 4-siders datablad med specifikationer, dimensionstabel, anvendelser og kontaktinfo. PDF REACH-erklæring Producenterklæring om compliance med REACH (EC 1907/2006). Dokumentet er på engelsk. PDF · 2026 RoHS-erklæring Producenterklæring om compliance med RoHS-direktivet. Dokumentet er på engelsk. PDF · 2025 ISO 9001-certifikat Kvalitetsledelsescertifikat for produktionen. Dokumentet er på engelsk. PDF Installationsvejledning Generelle installationsretningslinjer. Dokumentet er på engelsk. PDF · 2025

Hjælp til materialevalg

Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:

ESD

Det usynlige svageste led

Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.

Læs artiklen

ESD

Kend din ohm

Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.

Læs artiklen

Brancher der bruger den

NORFLEX® PUR 441 ROBOTIC anvendes på tværs af industrier hvor robotter spiller en central rolle:

I bilindustrien er den standard på samlebånds-robotter — særligt i svejse-, lakerings- og montage-celler hvor cyklus-frekvensen er høj og levetiden er kritisk for produktionens uptime.

I generel maskinbygning og automatisering bruges den på pick-and-place-robotter, palleterings-anlæg og emballerings-linjer. Farve-kodningen er vigtig her fordi vedligeholds-personalet skal hurtigt kunne identificere hvilken slange der fører hvilket medie.

Tilpassede længder og samlinger

Slangen leveres på rulle i 50 m længder. Vi tilskærer den efter mål og monterer fast med high-pressure fittings (typisk gevind eller bayonet) som færdig samling — vigtigt for robot-applikationer hvor 20 bar driftstryk er normen.

Til serie-leverancer kan vi etablere identiske længder og koblinger på tværs af alle robot-celler i en installation.

Se vores tilpassede slangesamlinger

Relaterede slanger

Slanger der ofte overvejes sammen med denne. Forslagene bygger på samme kategori og lignende egenskaber.

Ofte stillede spørgsmål

Hvorfor er den grøn?

Farve-kodning på robot-slanger gør det muligt for vedligeholds-personalet at hurtigt identificere hvilken slange der fører hvilket medie, uden at skulle følge den fra ende til ende. Hver farve i ROBOTIC-serien (sort, blå, grøn, rød) bruges typisk til specifikke medier — fx blå for trykluft, sort for hydraulik. Farve-systemet er anbefalet, men det er produktionens ansvar at definere det specifikke kode-skema.

Hvad er forskellen på ROBOTIC og standard NORFLEX® PUR 441 FOOD?

ROBOTIC er specialiseret til dynamisk cyklisk belastning på robotarme — derfor er PUR + polyester-armeringen optimeret for fleksibilitet og slid-modstand under gentaget bøjning. FOOD-varianten er food-grade og prioriterer mikrobe-resistens og hygiejne. Vælg ROBOTIC til pneumatik/hydraulik på robotter; vælg FOOD til fødevareproduktion.

Hvor lang er levetiden i en robot?

Det afhænger meget af cyklus-frekvens, bøjeradius og medie-type. Typisk 6-12 måneder ved 24/7-drift på en samlebånds-robot. Slangen bør inspekteres regelmæssigt for tegn på slid (overfladiske revner, forfærling) og udskiftes proaktivt før den fejler — robot-nedetid er meget dyrere end forebyggende vedligehold.

Tåler den 80 bar kontinuerligt?

Nej. 80 bar er burst-trykket — det punkt hvor slangen mekanisk fejler. Driftstrykket (kontinuerligt) er 20 bar. Burst-trykket har en sikkerhedsfaktor på 4× hvilket er industri-standard og betyder at slangen kan modstå tryk-spidser uden umiddelbar fejl.

Er den fødevaregodkendt?

Nej. ROBOTIC-varianterne er ikke food-grade. Hvis du har brug for fødevarekontakt, vælg NORFLEX® PUR 441 FOOD-varianten i stedet.

Kan jeg få den med specifikke koblinger?

Ja. Vi tilskærer slangen og monterer high-pressure fittings — typisk gevind (BSP, NPT) eller standard bayonet-koblinger. Til specifikke robot-fabrikat-koblinger (fx ABB, Fanuc, KUKA, Universal Robots) kan vi tilpasse efter det specifikke standard koblings-skema.
