SILOFLAT/DISCHARGE

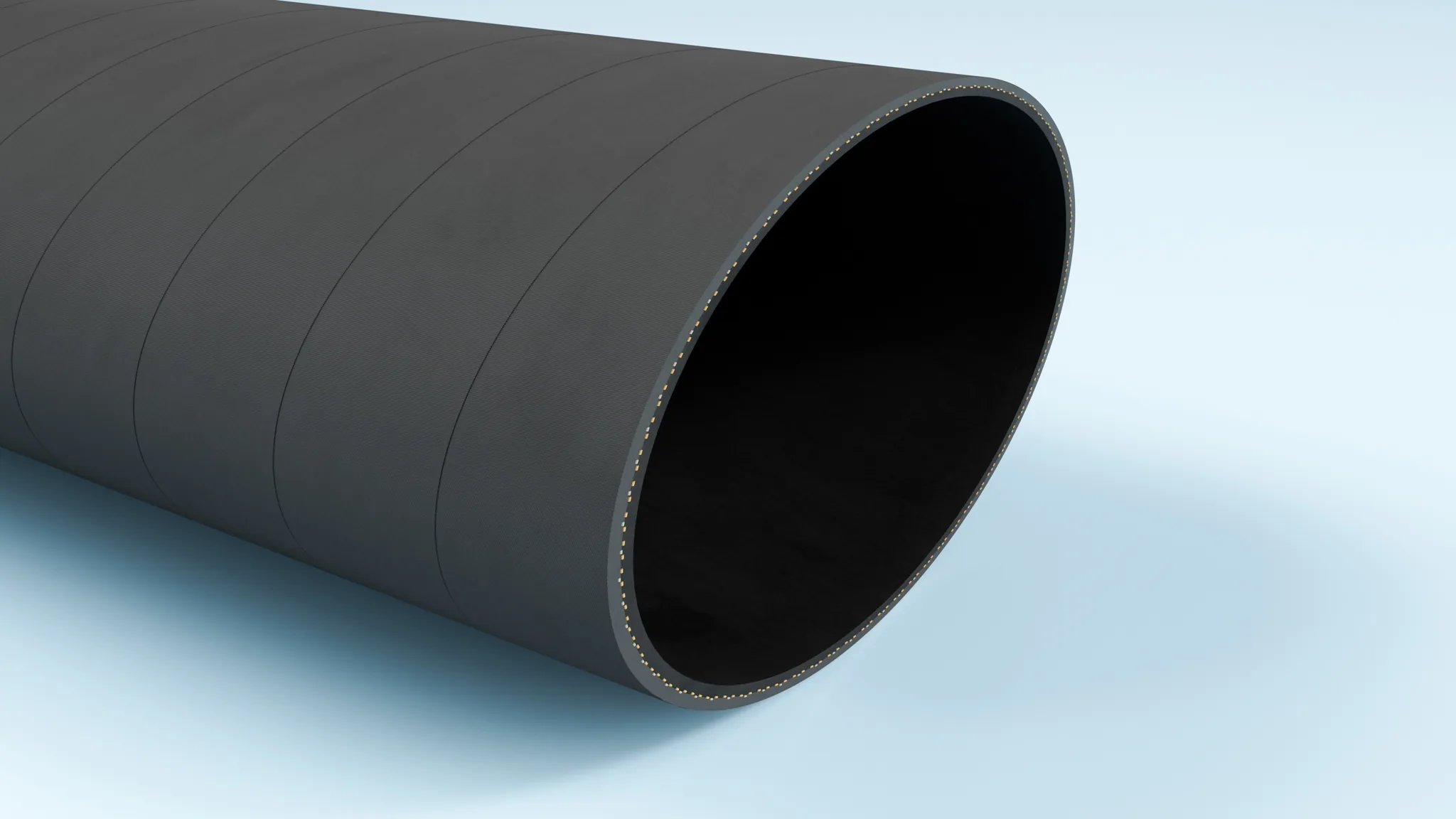

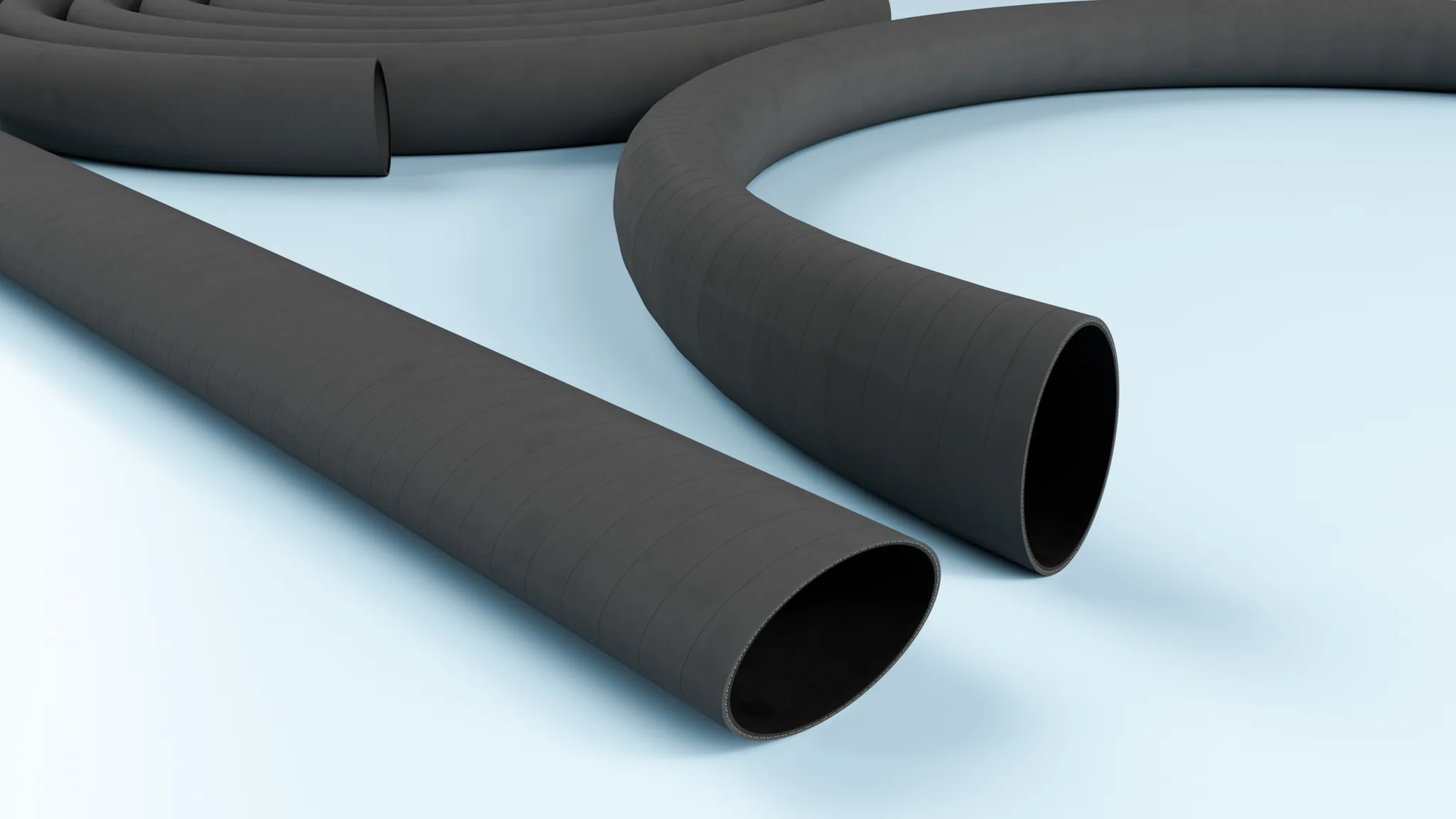

SILOFLAT/DISCHARGE er den specialiserede pressureless silo-discharge-slange i stoere dimensioner (ID 152-305 mm) med konduktiv inderforing (under 10⁶ ohm) og antistatisk ydercoating (under 10⁹ ohm). Slangen er specifikt designet til stoere silo-discharge-stationer hvor stoev-eksplosions-risiko fra cement-, kalkpulver- og bulk-pulver-stroem kraever ATEX-relateret elektrisk aflading. Slid-modstand bekraeftet med abrasion value 70 mm3 iht. ISO 4649 - bedre end standard SILOFLAT's 100 mm3. 3 bar arbejdstryk og 9 bar burst pressure giver moderate-tryk discharge-margin.
- -30 til +85 C
- Konduktiv core
- Antistatisk cover
- Abrasion 70 mm³
- Silo-discharge
- Stoev-eksplosions-saekkerhed
Hvorfor denne slange?
Den dobbelte elektriske kvalifikation (konduktiv core + antistatisk cover) er noeglen til SILOFLAT/DISCHARGE's ATEX-egnede karakter. Konduktiv inderforing afleder direkte statisk elektricitet fra pulver-stroem - det er den primaere kilde til gnist-risiko i pulver-haandtering. Antistatisk ydercoating sikrer at slangens omgivelser ogsaa faar kontrolleret-aflading til jord. Kombinationen er specifikt designet til zone 22 (stoev-eksplosions-zone) installationer.
Slid-modstand 70 mm3 abrasion value (vs. 100 mm3 paa standard SILOFLAT) er en betydelig forbedring i kontinuerlig drift. Det betyder at slangen kan haandtere mere slidende pulver-medier eller hoejere gennemstroemnings-rate end standard-versionen. NR-foring-konstruktionen er specifikt formuleret til disse hard-duty pulver-anvendelser.
Stoere dimensioner (152-305 mm) er en specifik produktklasse til industri-skala discharge-stationer. Mindre dimensioner (76-102 mm fra standard SILOFLAT) er kun tilstraekkelige til lokal-skala discharge eller mindre installationer; til hovedforsynings-roer fra stoere siloer er 152-305 mm dimensions-omraadet det rette.
Hvor bruges den?
Stoere byggepladser og infrastruktur-projekter bruger slangen som standard cement-discharge fra mobile siloer. Et typisk projekt har 20-50 m SILOFLAT/DISCHARGE i 203 mm- eller 254 mm-dimension fra silo-bund til betonblande-anlaeg. ATEX zone 22-egenskaberne sikrer at gnist-risiko fra cement-stoev er kontrolleret.
Kemiske produktions-faciliteter bruger slangen til pulver-haandtering mellem siloer og process-stationer. Den dobbelte konduktiv/antistatisk-kvalifikation er typisk paaegt af GMP- eller pharma-relaterede regulativer der specificerer ATEX-egnethed for pulver-transport-udstyr.
Industrielle silo-discharge-stationer (foder, kemikalie, byggepladser-cement) bruger slangen som hard-duty discharge-loesning. Lay-flat konstruktionen gor at flere slanger kan opbevares paa samme silo-truck eller distribution-station, hvilket reducerer logistik-omkostninger over tid.
I daglig tale kaldes slangen ogsaa for silo-discharge-slange, cement-Auslauf-slange eller stoer discharge-slange.
Tekniske specifikationer
Slangens noegle-specifikationer er kort opsummeret nedenfor. Den kombinerede konduktive core + antistatisk cover er specifikt designet til ATEX zone 22-relaterede silo-discharge-stationer.
| Materiale indre | NR (naturgummi) |
|---|---|
| Materiale ydre | SBR/NR |
| Forstaerkning | Tekstil-plies |
| Farve | Sort (baade indre og ydre) |
| Konstruktion | Lay-flat (kollapser fladt) |
| Temperaturomraade | -30 til +85 grader C |
| Arbejdstryk | 3 bar |
| Burst pressure | 9 bar |
| Elektrisk modstand core | <106 Ω (konduktiv) |
| Elektrisk modstand cover | <109 Ω (antistatisk) |
| Abrasion value | 70 mm³ iht. ISO 4649 |
| Producent-SKU | 3546 |
Dimensioner og bestilling
Tabellen viser slangens 4 standard-dimensioner. Alle har samme tryk-rating (3 bar / 9 bar burst). Smaa dimensioner leveres paa 20 m ruller, og 305 mm-versionen paa 10 m ruller.
| Indre Ø |
Ydre Ø |
Vægtykkelse |
Arbejdstryk |
Burst-tryk |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|
| 152 | 166 | 7 | 3 | 9 | 20 | 4,19 | 20 | 3546152166 |
| 203 | 217 | 7 | 3 | 9 | 20 | 5,64 | 20 | 3546203217 |
| 254 | 270 | 8 | 3 | 9 | 20 | 7,62 | 20 | 3546254270 |
| 305 | 323 | 9 | 3 | 9 | 10 | 10,4 | 10 | 3546305323 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er kvalificeret iht. de centrale standarder for slid-bestandige discharge-slanger med elektriske egenskaber.
- ISO 4649 (formerly DIN 53516). Internationale standard for bestemmelse af slid-modstand i gummi. Slangens 70 mm3 abrasion value er testet iht. denne standard.
- ISO 8031. Bestemmelse af elektrisk og overflade-resistens i gummi-slanger. Slangens core (<10⁶ Ω) og cover (<10⁹ Ω) er testet iht. denne standard.
- EN ISO 1307:2008. Europaeisk standard for gummi- og termoplastslanger til generel anvendelse.
- EN 12115. Europaeisk standard for gummi- og termoplast-slanger.
- RoHS-direktivet (2011/65/EU). Begraensning af farlige stoffer.
- REACH (EC 1907/2006). Registrering af kemiske stoffer.
- ATEX 2014/34/EU. EU-direktivet for udstyr i potentielt eksplosive atmosfaerer. Slangen har relevant elektriske egenskaber, men eksplicit ATEX-erklaering er ikke i factsheettet.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Hvis du er ved at vælge slange og er i tvivl om det rigtige modstandsniveau eller den rigtige zone-klassifikation, så er disse to artikler et godt sted at starte:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
SILOFLAT/DISCHARGE bruges i stoere silo-discharge-stationer hvor pulver-eksplosions-risiko gor konduktiv vaeg paaegt - typisk paa store byggepladser, i kemiske produktions-anlaeg og industrielle silo-faciliteter.
Byggepladser og infrastruktur-projekter bruger slangen til stoere cement-discharge-stationer fra mobile siloer eller cement-trucks. ID 152-305 mm-omraadet daekker de typiske dimensioner for industriel cement-distribution. Den kombinerede slid-modstand (70 mm3) og elektriske aflading goer slangen velegnet til kontinuerlig drift over mange maaneder.
Kemisk industri bruger slangen til bulk-pulver-discharge fra storage-siloer til process- og transport-tanke. Pulver-stroem (laktose, mannitol, kemiske raavarer) genererer statisk elektricitet, og en konduktiv slange afleder denne ladning til jordforbindelsen. Det er en pligtig ATEX zone 22-egenskab i mange pulver-haandterings-anlaeg.
Stoere landbrug og industrielle foder-faciliteter bruger slangen til foder-distribution fra centrale siloer til transport-vogne. De stoere dimensioner (203-305 mm) tillader hoj gennemstroemnings-rate, og lay-flat konstruktionen gor at slangen kan opbevares kompakt mellem brug.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen kan suppleres med kortere stykker eller flere ruller efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Hvad er forskellen mellem SILOFLAT/DISCHARGE og standard SILOFLAT?
DISCHARGE-varianten er den pressureless-version i stoere dimensioner (152-305 mm) med eksplicit antistatisk ydercoating + konduktiv inderforing. Standard SILOFLAT har tryk-rating (4 bar) og er i mindre dimensioner (76-102 mm) uden ATEX-relevante elektriske egenskaber. DISCHARGE er specifikt til stoere silo-discharge-stationer hvor stoev-eksplosioner er en risiko.
Hvad betyder pressureless?
Pressureless betyder at slangen er designet til lave-tryks discharge-flow (typisk under 1 bar), hvor materialet flyder under tyngdekraft eller let pneumatisk drift. Slangen er IKKE rated til hojtryk-pumpe-anvendelse - til den slags anbefaler vi BETONCORD/10 eller TURBOCORD som har specifik tryk-rating.
Hvad er forskellen mellem antistatisk og konduktiv her?
Slangens indre roer er kvalificeret som elektrisk konduktivt (under 10⁶ ohm) - det giver direkte aflading af statisk elektricitet fra pulver-stroem. Den ydre coating er antistatisk (under 10⁹ ohm) - det giver moderate aflading til omgivelser. Kombinationen er specifik for ATEX zone 22-anvendelser hvor pulver-stroem genererer statisk elektricitet og slangens omgivelser er ATEX-zone-22.
Hvor mange dimensioner findes serien?
4 dimensioner: ID 152, 203, 254 og 305 mm. Det er stoere dimensioner end standard SILOFLAT - typisk for industrielle silo-discharge-stationer. De smaa dimensioner leveres paa 20 m ruller; den 305 mm-variant paa 10 m ruller. Trykket er 3 bar med 9 bar burst pressure - det er moderate-tryk discharge.
Hvad er Auslauf paa tysk?
Auslauf (tysk) = Discharge / Outlet (engelsk) = Udloeb / Udlob (dansk). Det refererer til den proces hvor pulver eller bulk-medie 'lober ud' fra silo til transportbeholder eller process-installation. Slangen er specifikt designet til denne 'udloebs-applikation', ikke pumpe-tryk-applikationer.
Er slangen ATEX-godkendt?
Slangen har antistatisk og konduktiv kvalifikation paa baade indre roer og ydre coating, hvilket goer den egnet til ATEX zone 22 (stoev) installationer. Factsheettet specificerer dog ikke en eksplicit ATEX 2014/34/EU-direktiv-erklaering. Til formel ATEX-installation anbefaler vi at krydstjekke med din lokale risiko-vurdering.
Hvor laenge holder slangen?
Slid-modstand 70 mm3 abrasion value (bedre end standard SILOFLAT's 100 mm3) gor at slangen holder typisk 3-7 aar i kontinuerlig discharge-drift med moderate pulver-medier. Cement og kalkpulver er mest slidende; foderpiller og bulk-substrat mindre. Aarlig visuel inspektion af inder-vaeg-tykkelse anbefales.
Hvilke koblinger anbefales?
Til stoere discharge-installationer (ID 152-305 mm) anbefales fastmonterede flange-koblinger eller Bauer-style kvik-koblinger med slid-saekrede ringe. Standard slangeklemmer er IKKE tilstraekkelige paa stoere dimensioner. Vi monterer typisk koblinger paa slangen efter aftale.
