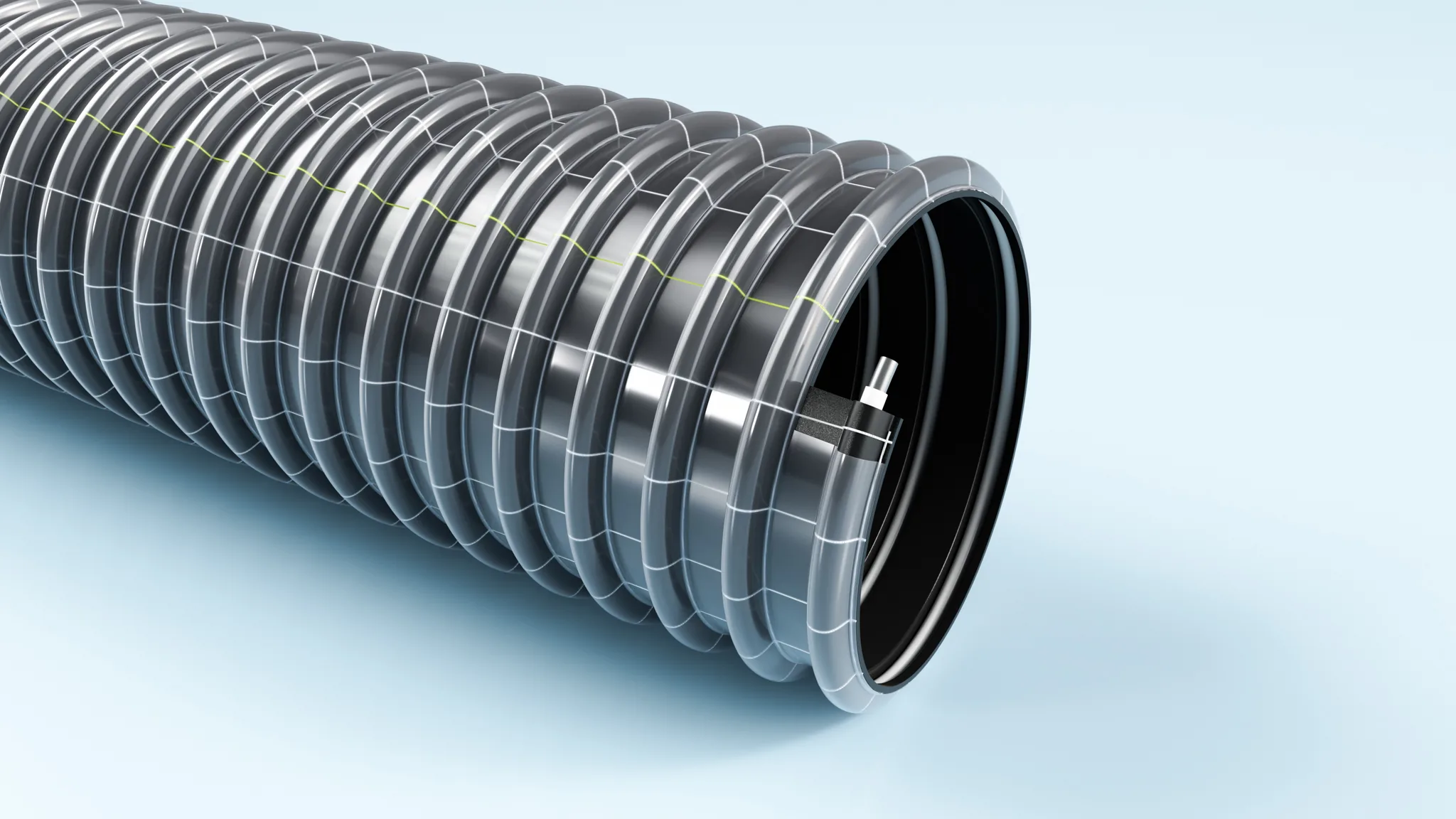

SuperFlex PVC 372
SuperFlex PVC 372 er en hoejfleksibel suge- og tryk-slange optimeret til lette stoev-, pulver- og fiber-extraction-anvendelser. Driftsomraadet 0 til +85 grader C goer slangen velegnet til industristoevsugere, bygge-toerrings-anlaeg og medicinsk udstyr hvor en fleksibel slange-loesning er paaegt. 14 dimensioner fra ID 25 mm til 100 mm giver en bred portefolje, og slangen er konstrueret med fokus paa hyppig bevaegelse - typisk for mobile rengoerings- og extraction-applikationer hvor slangen dragges rundt mellem brugs-stationer.
- 0 til +85 C
- Hoejfleksibel
- 14 dimensioner
- Lavtryks-extraction
- Stoev/pulver/fibre
- Industristoevsuger
Hvorfor denne slange?

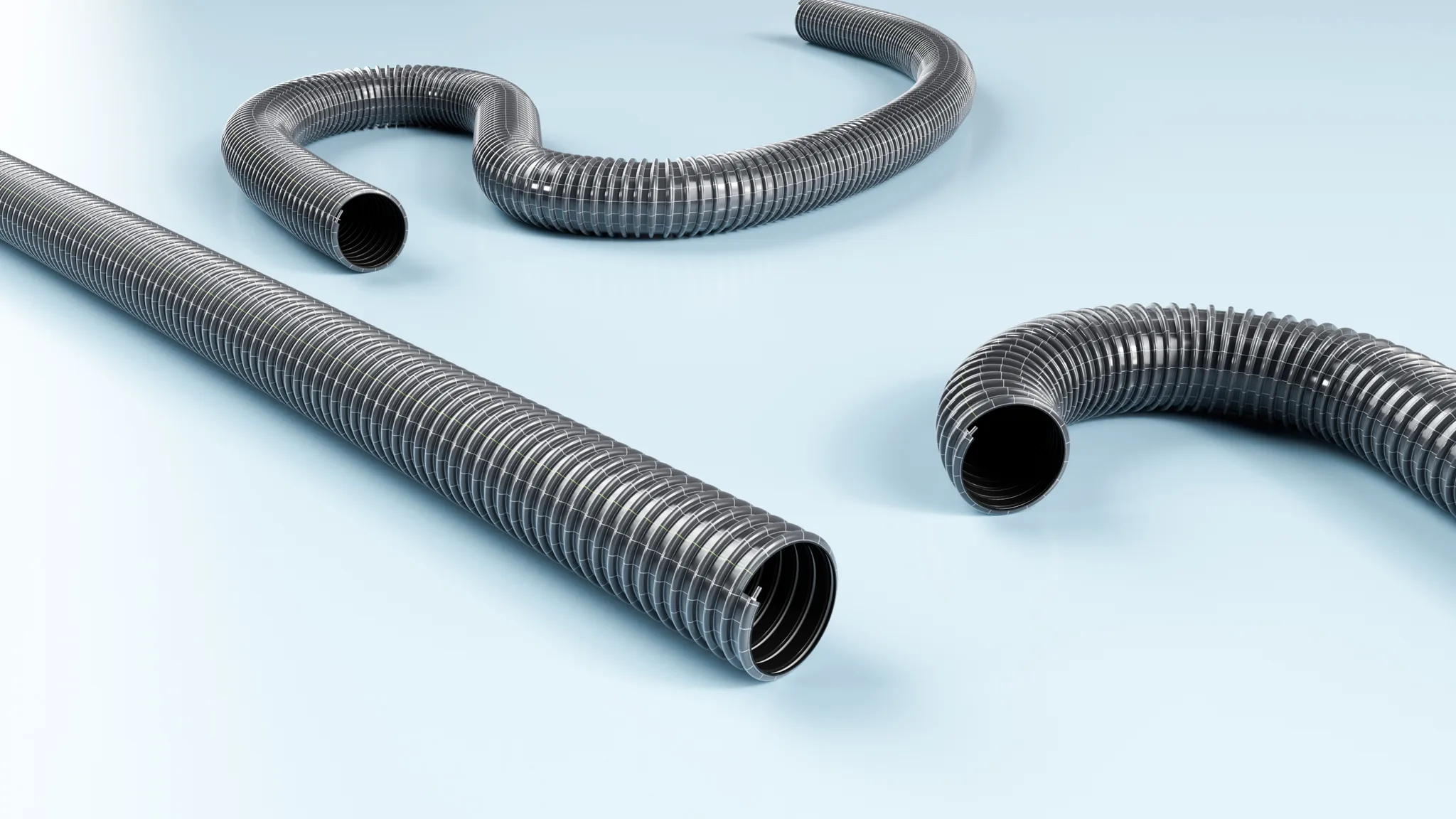

Den hoeje fleksibilitet er noeglen til SuperFlex PVC 372's anvendelses-omraade. PVC-kompound og spiralen er specifikt formuleret til hyppig boejning - slangen kan typisk haandtere flere milliontal boejnings-cykler over levetid uden at vaeggen revnedanner. Det er en stor forskel fra hard-duty industri-slanger der typisk er mere stive og holder mindre cykler.
Trykket falder gradvist med dimension er en designmaessig konsekvens af PVC's elasticitet. Stoere dimensioner kraever mere materiale-vaegt for at modstaa samme tryk, og slangen er optimeret til volumen-extraction frem for hojtryk. Det betyder at de smaa dimensioner (25-50 mm) kan haandtere op til 1.7 bar, mens de stoere (76-100 mm) er begraenset til 0.6-0.8 bar.
0 grader C nedre graense (ikke negativ) er en bemaerkelsesvaerdig begraensning. PVC bliver sproed under frysepunktet, og slangen er specifikt designet til indendoers- og kontrolleret-temperatur-anvendelser. Til frost-eksponerede installationer (udendoers, koldlager) anbefaler vi en TPE-baseret slange som taaler -40 grader C.
Hvor bruges den?
Industriel rengoering bruger slangen som standard industristoevsuger-tilbehor. Operatoeren dragger slangen rundt i kontorer eller fabriks-haller, og PVC's letvaegt og fleksibilitet gor at det kan haandteres i en hel arbejdsdag uden traethed. 15 m standardrulle daekker typisk en hel rengoerings-installations-raekkevidde.
Bygge-toerrings-anlaeg paa nyt-byggepladser bruger slangen til at flytte tor-luft fra centrale toerre-aggregater til fugt-eksponerede rum. Den fleksible konstruktion tillader at slangen kan flyttes mellem rum hver dag uden manuel demontering, og 14 forskellige dimensioner gor at samme produktfamilie daekker fra mindre boliger til store kommercielle bygninger.
Medicinsk udstyr- og laboratorier bruger slangen til lokal suge-applikationer mellem aggregat og prove-station. Den lette PVC-konstruktion er ideal til borde-monterede anvendelser hvor en stiv slange ville vaere besvaerlig. PVC's hygiejnemodvirkende egenskaber er ogsaa en fordel - slangen kan rengoeres med almindelige rengoerings-midler uden at materialet brydes ned.
I daglig tale kaldes slangen ogsaa for industristoevsuger-slange, extraction-slange eller fleksibel PVC-slange.
Tekniske specifikationer
Slangens noegle-specifikationer er kort opsummeret nedenfor. Bemaerk at tryk og vakuum-rating falder gradvist med oeget dimension - de stoere dimensioner er primaert lavtryks-volumen-applikationer.
| Materiale | PVC (poly-vinyl-chlorid) |
|---|---|
| Spiral | PVC-spiral indlejret |
| Farve | Sort |
| Temperaturomraade | 0 til +85 grader C |
| Arbejdstryk | 0.6-1.7 bar (afhaengig af dimension) |
| Vakuum | 0.08-0.2 bar (afhaengig af dimension) |
| Konstruktion | Hoejfleksibel suge-/tryk-slange |
| Standardrullelaengde | 15 m (visse 18 m) |
| Antal dimensioner | 14 (ID 25-100 mm) |
| Producent-SKU | 3720000 |
Dimensioner og bestilling
Tabellen viser slangens 14 standard-dimensioner. Tryk og vakuum varierer per ID; de smaa dimensioner haandterer hojere tryk end de stoere. Standardrullelaengde er 15 m paa de fleste, 18 m paa 51 mm.
| Indre Ø |
Arbejdstryk |
Vakuum |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|
| 25 | 1,7 | 0,2 | 13 | 15 | 0,2 | 15 | 37200250000 |
| 28 | 1,6 | 0,2 | 14 | 15 | 0,23 | 15 | 37200280000 |
| 32 | 1,5 | 0,2 | 16 | 15 | 0,28 | 15 | 37200320000 |
| 35 | 1,4 | 0,2 | 18 | 15 | 0,31 | 15 | 37200350000 |
| 38 | 1,4 | 0,2 | 19 | 15 | 0,21 | 15 | 37200380000 |
| 41 | 1,4 | 0,18 | 21 | 15 | 0,37 | 15 | 37200410000 |
| 44 | 1,3 | 0,16 | 22 | 15 | 0,38 | 15 | 37200440000 |
| 51 | 1,3 | 0,15 | 26 | 18 | 0,29 | 15 | 37200510000 |
| 63 | 1 | 0,14 | 31 | 15 | 0,53 | 15 | 37200630000 |
| 70 | 0,9 | 0,12 | 35 | 15 | 0,58 | 15 | 37200700000 |
| 76 | 0,8 | 0,1 | 38 | 15 | 0,68 | 15 | 37200760000 |
| 80 | 0,7 | 0,09 | 40 | 15 | 0,83 | 15 | 37200800000 |
| 89 | 0,7 | 0,09 | 45 | 15 | 0,93 | 15 | 37200890000 |
| 100 | 0,6 | 0,08 | 52 | 15 | 1 | 15 | 37201000000 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er kvalificeret iht. de generelle europaeiske kvalitets-standarder for industri-slanger.
- RoHS-direktivet (2011/65/EU). Begraensning af farlige stoffer. Producent-erklaering foreligger.
- REACH (EC 1907/2006). Registrering af kemiske stoffer. Producent-erklaering paa anmodning.
- EN ISO 1307:2008. Europaeisk standard for gummi- og termoplastslanger til generel anvendelse.
- EN 12115. Europaeisk standard for gummi- og termoplast-slanger til vaesker og kemikalier.
- ISO 9001:2015. Kvalitetsledelsessystem hos producenten.
- EN 13501-1. Europaeisk klassifikation af byggevarer mht. brand-egenskaber. PVC har generelt selv-slukkende egenskaber.
- EU 1935/2004. Foedevarekontakt-foroldning. Slangen er IKKE foedevare-godkendt eller medicinsk-grad - til disse anvendelser anbefales specialiserede slanger.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
SuperFlex PVC 372 bruges hvor en hoejfleksibel lavtryks-extraction-slange skal haandtere stoev, pulver eller fiber - typisk i industristoevsugere, bygge-toerring og medicinsk udstyr.
Industriel rengoering og industristoevsugere er hovedmarkedet. Slangen er designet til at vaere fleksibel nok til at dragges rundt i kontorer, paa tvaers af hindringer og rundt om kontorlandskab uden at sproede eller deformere. PVC-konstruktionens letvaegt er en stor fordel her - en operator kan haandtere stoere dimensioner alene.
Bygge-toerrings-anlaeg bruger slangen til mobile fugtigheds-extraction og luft-cirkulation. Bygge-toerring er typisk en kortvarig drift (uger til maaneder) hvor slangen flyttes mellem rum, og PVC's kompromis mellem letvaegt og fleksibilitet er ideel til denne brug.
Medicinsk udstyr og laboratorier bruger slangen til lavtryks-suge-applikationer (typisk under -0.2 bar) hvor en fleksibel og let slange-loesning er paaegt. Bemaerk dog at slangen ikke har specifik medicinsk-grad-godkendelse - til direkte patient-kontakt eller sterile anvendelser anbefaler vi specialiseret medical-grade slange.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen kan suppleres med kortere stykker eller flere ruller efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Hvad er SuperFlex PVC 372 saerligt egnet til?
Slangen er en hoejfleksibel suge- og tryk-slange optimeret til lette stoev- og fiber-extraction-anvendelser. Den brede dimensions-portefolge (14 dimensioner fra 25 til 100 mm) goer den velegnet til industristoevsugere, medicinsk udstyr og bygge-toerrings-installationer hvor moderate gennemstroemnings-rater er paaegt.
Hvad er driftstemperaturen?
0 til +85 grader C med peak ogsaa +85 grader C. Bemaerk at slangen IKKE er rated til negative temperaturer - PVC bliver sproed under frysepunktet, og slangen er specifikt designet til indendoers-anvendelser hvor temperaturen er kontrolleret. Til frost-eksponerede installationer anbefaler vi en TPE- eller EPDM-baseret slange.
Hvad er trykket og vakuum-rating?
Trykket varierer per dimension: 1.7 bar paa 25 mm-versionen, faldende til 0.6 bar paa 100 mm. Vakuum-rating ligeledes per dimension: 0.2 bar paa 25 mm til 0.08 bar paa 100 mm. Det er ren lavtryks-extraction-rating - slangen er IKKE designet til hojtryk-anvendelser.
Hvor mange dimensioner findes serien?
14 dimensioner fra ID 25 mm til 100 mm - en af de bredeste i superflex-familien. Standardrullelaengde er 15 m paa de fleste dimensioner; visse mellem-store dimensioner (51 mm) leveres paa 18 m ruller. Bemaerk at trykket falder gradvist med dimension - de stoere dimensioner er primaert til lavtryks-volumen-anvendelser.
Er slangen ATEX-godkendt?
Slangen har INGEN antistatisk eller konduktiv specifikation paa factsheettet. PVC-vaeggen er insulerende. Til ATEX-zoner med stoev-eksplosions-risiko anbefaler vi en konduktiv eller antistatisk variant - kontakt os hvis din installation kraever ATEX-egnethed.
Hvilke koblinger anbefales?
Til lavtryks-extraction kan standard slangeklemmer (boertelbaand) eller kvik-koblinger bruges. Industristoevsugere har typisk specifikke kobling-konfigurationer der matcher deres ID, og slangen kan tilpasses disse efter aftale. Vi monterer typisk koblinger paa slangen efter aftale.
Er slangen velegnet til medicinsk udstyr?
Slangen er listed under medical technology som industri. Det er en almindelig anvendelse for lette suge-slanger i medicinsk udstyr og laboratorie-installationer. Bemaerk dog at slangen ikke har specifik medicinsk- eller foedevare-godkendelse - til direkte patient-kontakt eller foedevarekontakt anbefaler vi en specialiseret medical-grade slange.
Hvad goer slangen 'highly flexible'?
PVC-vaeggens kompound og den indlejrede spiral er specifikt formuleret til at tillade hyppige boejninger uden at vaeggen deformer eller sprode. Det er en design-priortet for industristoevsugere hvor slangen typisk dragges rundt om kontorer, paa tvaers af hindringer og under regalemaer - en brugsmoenster der kraever bedre fleksibilitet end stationaere extraction-slanger.
