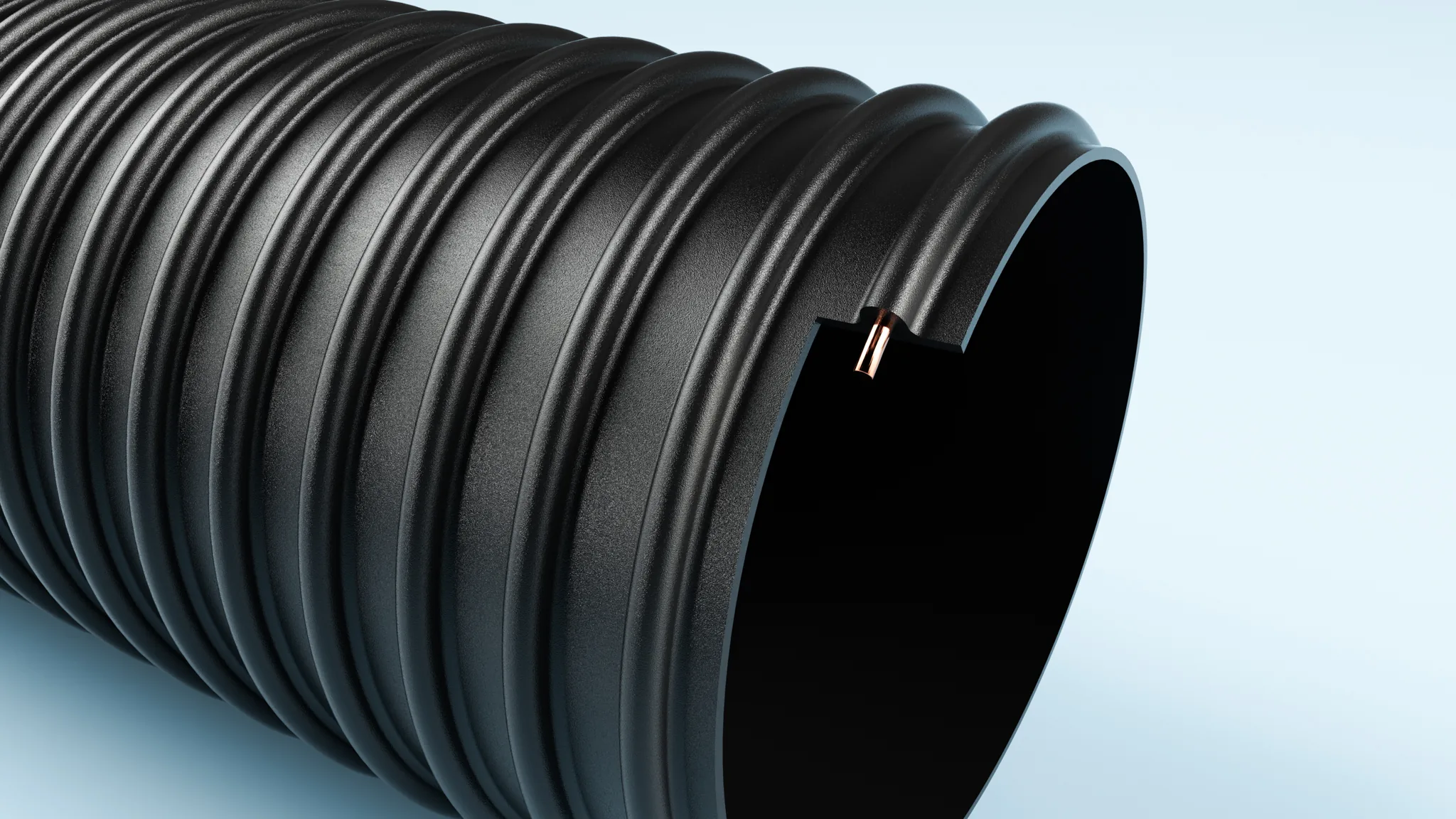

AIRDUC® PUR 355 EC (HD) -- Konduktiv heavy-duty polyurethanslange til slidende medier i ATEX-zoner

Hvorfor denne slange?

AIRDUC® PUR 355 EC (HD) er den heavy-duty udgave af den konduktive AIRDUC-familie. Den er kombinationen af to gold-standard egenskaber: fuld ATEX-konduktivitet (<10³ Ω) som soesterprodukt 351 EC (MD), og heavy-duty vaeg (Type 3 efter DIN 26057, 1-1,4 mm) som soesterprodukt 355 AS (HD). Det giver et produkt der baade taaler tunge slidende belastninger og leverer den hoejeste ATEX-zone-godkendelse.

Den fulde ATEX-konduktivitet (<10³ Ω) goer at slangen er godkendt til Zone 0/20 indvendigt — det vil sige til transport af braendbare vaesker (zone 0, 1, 2) og pneumatisk transport af eksplosive stoevtyper (zone 20, 21, 22). NFPA 652-graensen for konduktive komponenter er <10⁶ Ω, saa slangen ligger flere stoerrelsesordner under graensen.

I praksis er det her produkt den fagligt rigtige loesning naar processen baade har store mediefraktioner i hoeje volumener og kraever Zone 0/20-godkendelse. Til lavere abrasions-belastninger er 351 EC (MD) tilstraekkelig; til ekstreme belastninger findes 356 EC (XHD) — men 356-XHD-varianten er ikke en del af det aktuelle FlexCore-sortiment, og 355 EC (HD) er typisk det pragmatiske toplag.

Vigtig kontekst

Slangen er én del af et system. ATEX-godkendelsen forudsætter at hele systemet er korrekt jordet, og at modstanden gennem hele kæden (slange, koblinger, tilslutninger og maskine) er lav nok til at lede statisk elektricitet bort. En slange med antistatisk eller konduktiv væg i et system uden korrekt jordforbindelse giver en falsk følelse af sikkerhed.

Vi anbefaler altid en måling af gennemgangsmodstand efter installation. Læs mere om det svageste led i en ESD-kæde.

Hvor bruges den?

Slangen anvendes i pneumatisk transport af pulvere og granulater i kemiske procesanlæg, plastindustri, fødevarefabrikker og pharma-produktion — hvor som helst der findes brændbare støv i ATEX-zoner.

Typiske systemer omfatter centrale udsugningsanlæg, fyldnings- og doseringsstationer, og pneumatiske transportsystemer mellem siloer og procesreaktorer. ATEX-godkendelsen er forudsætning for installation i Zone 21 og 22.

I plastindustri, kemisk industri, trykkeriindustri er slangen del af et samlet jordet system. Korrekt jordforbindelse er kritisk — uden jording fungerer den antistatiske egenskab ikke i praksis.

Det formelle navn er AIRDUC® PUR 355 EC (HD). I daglig tale taler mange om "den konduktive heavy duty PUR-slange" eller "EC-HD-slangen" — den staar over 351 EC (MD) i abrasions-klasse og daekker hoejere gennemloeb.

Tekniske specifikationer

Specifikationerne er gældende per 2026-04-15. Felter uden værdi er ikke specificerede i kildedata.

Materiale	Polyurethan (PUR) med konduktiv overflade
Farve	Sort, transparent inderside
Vægkonstruktion	Heavy-duty PUR-væg med indvendig konduktiv coating, indlejret stålspiral
Transportmedier	Gas, støv, væske, granulater og partikler
Temperaturområde	−40 °C til +90 °C
Kortvarig peak	+125 °C
Glat overflade	Glat indvendigt
Elektrisk modstand	Konduktiv væg med overflade- og elektrisk modstand <10³ Ω. Målemetode: EN 60079-32-1, < 10³ Ω; surface resistivity per TRGS 727
ATEX-mærkning	II 1/2GD (interior zone 0/20, exterior zone 1/21) — fully conductive per TRGS 727
Tilskæring efter mål	Ja — Particulair tilskærer slangen efter dine mål

Skal jeg vaelge 351 EC (MD) eller 355 EC (HD)?

Begge varianter er fuldt konduktive (<10³ Ω) og har identisk ATEX-godkendelse (Zone 0/1/2 gas, Zone 20/21/22 stoev, indvendigt brand-bare vaesker i zone 0/1/2). Forskellen er vaeg-tykkelsen: 351 EC har MD-vaeg (Type 2), 355 EC har HD-vaeg (Type 3). Vaelg 351 EC til lette og medium slidende belastninger; vaelg 355 EC naar mediet er saerligt slidende og processen kraever den hoejere abrasions-tolerance.

Dimensioner og bestilling

AIRDUC® PUR 355 EC (HD) leveres i 16 standardstørrelser fra indre Ø 20 mm til 110 mm. Hver størrelse har sit eget artikelnummer hos fabrikanten. Standardrullelængde er typisk 10 m, og slangen kan tilskæres efter mål.

Dimensioner, tryk- og vakuumdata for AIRDUC® PUR 355 EC (HD)
Indre Ø [mm]	Ydre Ø [mm]	Vægtykkelse [mm]	Arbejdstryk DIN 26057, 10 % elong. [bar]	Arbejdstryk 50 % elong. [bar]	Vakuum DIN 26057 [bar]	Vakuum aksialt fast [bar]	Bøjeradius [mm]	Maks. længde [m]	Vægt [kg/m]	Rulle [m]	Artikelnr.
20	27	1	2,93	4,74	1	1	20	25	0,21	—	35500201003
22	29	1	2,93	4,74	1	1	20	25	0,23	—	35500221003
25,1	32,1	1	2,93	4,74	0,95	1	20	25	0,26	10	35500251003
26	33	1	2,47	3,99	0,95	1	22	25	0,27	—	35500261003
30	40,5	1,4	2,47	3,99	0,95	1	25	25	0,46	10	35500301003
32	42,5	1,4	2,325	3,75	0,95	1	26	25	0,49	—	35500321003
33	43,5	1,4	1,975	3,19	0,915	1	30	25	0,5	—	35500331003
38	48,5	1,4	1,975	3,19	0,915	1	29	25	0,56	10	35500381003
40	50,5	1,4	1,88	3,03	0,905	1	30	30	0,59	10	35500401003
42	52,5	1,4	1,515	2,45	0,783	1	32	30	0,62	—	35500421003
48	58,5	1,4	1,515	2,45	0,783	1	34	30	0,69	—	35500481003
50,5	61	1,4	1,515	2,45	0,783	1	35	30	0,73	10, 15, 20	35500501003
55	65,5	1,4	1,385	2,23	0,712	1	38	30	0,79	—	35500551003
60	70,5	1,4	1,27	2,05	0,65	1	40	30	0,85	10	35500601003
64,5	74	1,4	1,175	1,9	0,603	1	43	30	0,9	—	35500651003
110	121	1,4	0,98	1,58	0,98	0,77	90	20	1,57	10	35501101003

Note: Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside. Kontakt os for fulde specifikationer eller specialvarianter.

Standarder og overensstemmelse

Slangen er testet og certificeret efter følgende standarder:

ATEX 2014/34/EU (1999/92/EC). Europæisk direktiv for udstyr og beskyttelsessystemer beregnet til brug i eksplosionsfarlige områder. Slangen er certificeret efter denne lovgivning og må anvendes i de zoner som ATEX-mærkningen specificerer.
TRGS 727. Tysk teknisk regelværk for farlige stoffer, undgåelse af antændelseskilder ved håndtering af brændbare støv og væsker. Slangens elektriske afledning opfylder TRGS 727's grænseværdier.
DIN 26057 Type 2. Tysk industristandard for slanger til pneumatisk transport. Definerer typer, dimensioner, tryk- og vakuumkrav samt prøveprocedurer for industrielle pneumatiske slanger.
NFPA 652. Amerikansk standard for håndtering af brændbare støv. Slangens overflademodstand opfylder den specificerede grænse for sikker brug i installationer med antændeligt støv.
REACH (EC 1907/2006). EU-forordning for registrering, vurdering, godkendelse og begrænsning af kemikalier. Slangens materialer er compliant med REACH; producent-erklæring er tilgængelig som download.
RoHS (Direktiv 2011/65/EU). Restriction of Hazardous Substances — begrænsning af brugen af visse farlige stoffer i elektroniske produkter. Slangens komponenter overholder RoHS-grænseværdierne.

Dokumentation og downloads

Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.

Datablad (Particulair) Komplet Particulair-brandet datablad med teknisk specifikation, dimensioner og kontaktinformation. PDF ATEX og TRGS-testrapport Komplet testrapport for elektrisk afledning og overensstemmelse med ATEX 2014/34/EU og TRGS 727. Dokumentet er på engelsk. PDF REACH-erklæring Producenterklæring om compliance med REACH (EC 1907/2006). Dokumentet er på engelsk. PDF · 2026 RoHS-erklæring Producenterklæring om compliance med RoHS-direktivet (2011/65/EU). Dokumentet er på engelsk. PDF · 2025 ISO 9001-certifikat Kvalitetsledelsescertifikat for produktionsfaciliteten. Dokumentet er på engelsk. PDF Installationsvejledning Generelle retningslinjer for korrekt installation, montering og brug af industrislanger. Dokumentet er på engelsk. PDF · 2025

Hjælp til materialevalg

Når du vælger en konduktiv eller antistatisk slange, er det ikke kun selve slangen der afgør om systemet er sikkert. Disse to artikler går i dybden med to begreber der ofte misforstås, og som er afgørende for at forstå om en slange faktisk fungerer som tænkt.

Artikel

Det usynlige svageste led

En certificeret slange er kun så sikker som det system, den indgår i. Om hvorfor jordforbindelse ofte er det svageste led i en ESD-kæde.

Læs artiklen

Artikel

Kend din ohm

Forskellen på antistatisk og konduktiv handler om talstørrelser. Om hvorfor 10⁶, 10⁹ og 10³ Ω betyder noget, også når ingen taler om det.

Læs artiklen

Brancher der bruger den

Slangen anvendes i en bred vifte af industrier — herfra følger oversigt over de mest typiske brancher hvor AIRDUC® PUR 355 EC (HD) bruges:

I kemisk industri sidder slangen i pneumatiske transportsystemer hvor mediet er saerligt slidende (granulater, pulvere, fine fraktioner) samtidig med at processen er Zone 0 eller Zone 20 — fx i raffinaderier, kemiske produktionshaller og sproejtestoebe-anlaeg.

I plast-, papir- og tekstilindustri bruges den til transport af granulater, papirstoev og fibre i centralsystemer. I byggeindustri og minedrift ses den paa mobile vakuumsystemer der opsamler braendbare stoevtyper, hvor en standardvariant ikke ville opfylde Zone 20-kravet.

I maskinindustri, vaerktoejs-industri og overfladeteknik indgaar den i lokale udsugninger ved processer med statisk-elektrisk-genererende medier. I affalds- og recycling-industri bruges den ved sortering og pneumatisk transport. Faelles for anvendelserne er at full-konduktivitet kombineret med heavy-duty vaeg er noedvendigt — ingen anden konstruktion daekker baade dimensionerne.

Tilpassede længder og samlinger

AIRDUC® PUR 355 EC (HD) kan tilskæres efter mål og samles med koblinger, manchetter og gevind, så den passer præcist til dit anlæg. Vi laver færdige slangesamlinger med crimpede ferruler, klemmekraver eller skrueforbindelser, alt efter hvad processen kræver.

For ATEX-installationer er det ekstra vigtigt at koblinger og samlinger bevarer slangens elektriske kontinuitet. Det handler om at hele systemet leder statisk elektricitet bort, ikke kun selve slangen.

Se vores tilpassede slangesamlinger

Relaterede slanger

Slanger der ofte overvejes sammen med denne. Forslagene bygger på samme kategori og lignende egenskaber.

Ofte stillede spørgsmål

Hvad er forskellen på AS- og EC-varianten?

AS og EC handler om elektrisk modstand: AS-varianten er antistatisk (overflademodstand <10⁹ Ω), EC-varianten er fuldt konduktiv (<10⁶ Ω). EC kræves i Zone 20 og høj-energi ESD; AS er tilstrækkelig til Zone 21 og 22.

Kan slangen bruges til brændbare væsker?

Det afhænger af mærkningen. Slangens fulde ATEX-mærkning specificerer hvilke zoner og hvilke medier den må bruges til. Korrekt jordforbindelse er en forudsætning for at den antistatiske eller konduktive egenskab fungerer i praksis.

Er slangen flammehæmmende?

Ja. Slangen er specificeret til UL94-V2 og DIN 4102-B1 hvor det er angivet i factsheet. Det betyder den er selvslukkende, men flammehæmning erstatter ikke ATEX-konformitet — det er to forskellige sikkerhedsegenskaber.

Skal slangen jordforbindes?

Ja, ALTID. Den antistatiske eller konduktive egenskab afleder kun ladninger hvis slangen er korrekt forbundet til jord på begge ender. Manglende jording er den hyppigste årsag til ATEX-uheld.

Hvor længe holder slangen?

Levetiden afhænger stærkt af mediet, gennemstrømnings-hastigheden og jordforbindelsen. Heavy-duty varianter holder typisk 2-4 år ved kontinuerlig drift med slidende medier; lettere varianter halvt så længe. Visuel inspektion månedligt anbefales.
