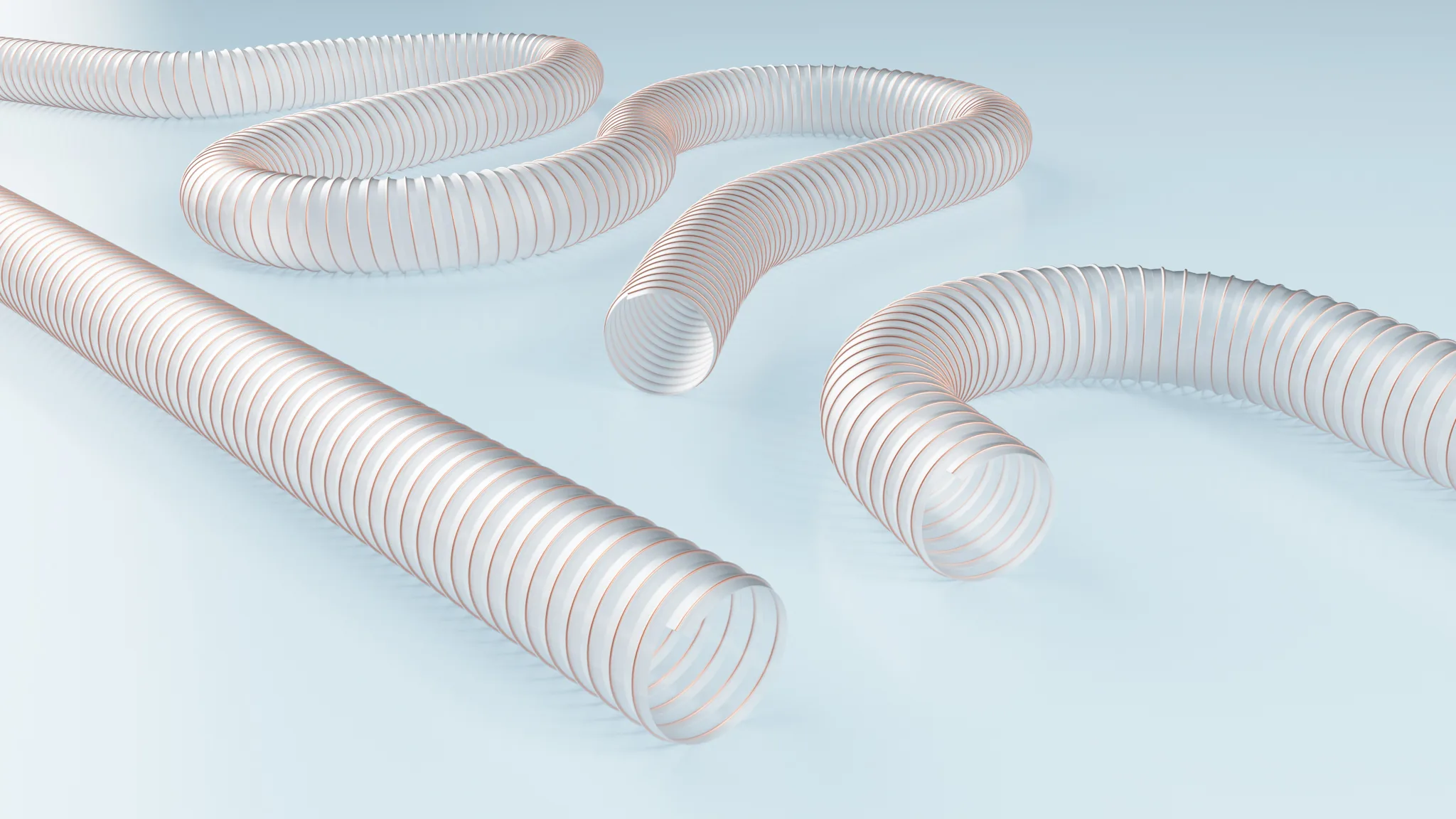

PROTAPE® PUR 330 AS (LD)

Hvorfor denne slange?

PROTAPE® PUR 330 AS (LD) er den klassiske udsugningsslange til klassificerede zoner hvor man både skal håndtere brændbart støv og opløsningsdampe — og samtidig leve op til formelle flammehæmningskrav fra renerum eller bygningsmyndigheder.

Tre egenskaber spiller sammen i konstruktionen. Den antistatiske væg har overflademodstand under 10⁹ Ω, som leder statisk elektricitet bort når slangen er korrekt jordet. Flammehæmningen efter UL94-HB og DIN 4102-B1 betyder at en flammekilde der rammer slangen ikke spreder sig ukontrolleret. Light-duty (LD) væggen på 0,6 mm holder slangen højfleksibel og let at håndtere selv i de største diametre.

Sammen gør det 330 AS (LD) til en pragmatisk arbejdshest. Den dækker zone 22-støv og zone 1/2-gasser. Til strengere zone 20-krav findes 351 EC (MD) som fuldt konduktiv variant; til kraftigere mekanisk slid er HD-konstruktioner som 355 AS (HD) bedre egnet. 330 AS (LD) er det rigtige valg når kombinationen af fleksibilitet, flammehæmning og antistatisk væg er det centrale krav.

Vigtig kontekst

Flammehæmning er ikke det samme som brandsikker. UL94-HB betyder at materialet brænder med begrænset hastighed og selv-slukker når flammekilden fjernes; det er ikke en garanti mod brand. Slangen er stadig et termoplastisk materiale og må ikke udsættes for åben ild eller kontinuerlige temperaturer over +90 °C.

Vi anbefaler altid en måling af gennemgangsmodstand efter installation. Læs mere om det svageste led i en ESD-kæde.

Hvor bruges den?

PROTAPE® PUR 330 AS (LD) er en arbejdshest i de processer hvor man dagligt trækker udsugning i en zone der både er klassificeret og udsat for opløsningsdampe eller fint støv. Det gør den velegnet til træindustri og parket-slibemaskiner, hvor træstøvet er brændbart og produktionen ofte foregår i klassificerede haller.

I praksis ser vi den oftest brugt til spraytåge-udsugning ved lakerings- og malingsanlæg, til damp-soaking hvor opløsningsdampe skal fjernes, og til renerum og clean room-ventilation hvor flammehæmning er et formelt krav.

Den bruges desuden til olietåge-udsugning på maskiner, kemikaliedamp-håndtering i kemiindustrien, og generel udsugning i Zone 22-områder hvor højfleksibilitet er en fordel.

Det formelle navn er PROTAPE® PUR 330 AS (LD). I daglig tale taler vi typisk om "den letvægts-AS-slange" eller "330 AS LD" — den mest almindelige flammehæmmende udsugningsslange i sortimentet.

Tekniske specifikationer

Specifikationerne er gældende per 15. april 2026 og refererer til 20 °C med mindre andet er angivet.

Materiale	Polyurethan (PUR), permanent antistatisk
Farve	Transparent
Vægkonstruktion	Light duty (LD), spiralforstærket polyurethan, 0,6 mm vægtykkelse
Transportmedier	Gas, støv
Temperaturområde	−40 °C til +90 °C
Kortvarig peak	+125 °C
Elektrisk modstand	Antistatisk væg med volumen- og overflademodstand <10⁹ Ω (NFPA 652-grænse: 10⁸–10⁹ Ω)
Flammehæmning	UL94-HB og DIN 4102-B1
ATEX-mærkning	I overensstemmelse med ATEX 2014/34/EU (1999/92/EC) og tysk TRGS 727: udsugning af brændbart støv (zone 22 indvendig), til transport af ikke-brændbare væsker, til brug i zone 1 og 2 (gasser). Overholder sikkerhedsforskrifter fra det tyske træhandelsforbund.
Tilskæring efter mål	Ja
Producent SKU (modelgruppe)	3301002

Klassificering

Slangen dækker Zone 22 (støv, indvendig) og Zone 1/2 (gasser). Til Zone 20 og Zone 0 anbefales en fuldt konduktiv (EC) variant. Korrekt jordforbindelse er en forudsætning for at den antistatiske egenskab fungerer.

Dimensioner og bestilling

Tabellen viser hovedvarianterne i fabrikantens factsheet. Felter uden værdi (—) er ikke specificeret. Diametre, trykværdier og bøjeradier er normative; vægt og rullèlangder er typiske produktionsværdier.

Dimensioner, tryk- og vakuumdata for PROTAPE® PUR 330 AS (LD)
Indre Ø [mm]	Ydre Ø [mm]	Vægtykkelse [mm]	Arbejdstryk DIN 26057, 10 % elong. [bar]	Arbejdstryk 50 % elong. [bar]	Vakuum DIN 26057 [bar]	Vakuum aksialt fast [bar]	Bøjeradius [mm]	Maks. længde [m]	Vægt [kg/m]	Rulle [m]	Artikelnr.
25	30	0,6	1,605	4,18	0,54	1	20	20	0,15	10	33000251002
30	35	0,6	1,35	3,5	0,45	1	22	20	0,17	10	33000301002
32	37	0,6	1,265	3,29	0,42	1	23	20	0,19	10	33000321002
35	40	0,6	—	—	—	—	—	20	0,2	—	33000351002
38	43	0,6	1,075	2,78	0,355	0,77	26	20	0,22	10	33000381002
40	48	0,6	1,02	2,64	0,335	0,69	27	30	0,26	10	33000401002
50,5	58,5	0,6	0,82	2,12	0,22	0,87	33	30	0,37	10, 15	33000501002
55	63	0,6	—	—	—	—	—	10	0,4	—	33000551002
60	68	0,6	0,685	1,77	0,18	0,61	38	30	0,43	10, 15	33000601002
64,5	72,5	0,6	0,635	1,64	0,165	0,52	41	30	0,46	10	33000651002
70	78	0,6	0,59	1,52	0,155	0,45	43	30	0,5	10	33000701002
75	83	0,6	0,55	1,42	0,145	0,4	46	30	0,53	10	33000751002
80	88	0,6	0,515	1,33	0,135	0,35	48	30	0,56	10, 15	33000801002
90	98	0,6	0,46	1,19	0,12	0,28	53	30	0,63	10	33000901002
101,5	109,5	0,6	0,415	1,07	0,08	0,31	58	30	0,67	5, 10, 15	33001001002
105	113	0,6	—	—	—	—	—	30	0,69	—	33001051002
110	118	0,6	0,375	0,97	0,07	0,26	63	30	0,72	10	33001101002
115	123	0,6	0,36	0,93	0,07	0,24	66	30	0,75	5, 10, 15	33001151002
120	128	0,6	0,345	0,89	0,065	0,22	68	30	0,79	10, 15	33001201002
126,5	134,5	0,6	0,335	0,86	0,065	0,2	71	30	0,83	10, 15	33001251002
130	138	0,6	0,32	0,82	0,06	0,19	73	30	0,85	10	33001301002
140	148	0,6	0,295	0,76	0,055	0,16	78	30	0,91	10, 15	33001401002
151,5	159,5	0,6	0,275	0,71	0,055	0,14	83	25	0,98	10, 15	33001501002
155	163	0,6	—	—	—	—	—	25	1,01	—	33001551002
162	170	0,6	0,26	0,67	0,05	0,12	88	25	1,05	10, 15	33001601002
170	178	0,6	0,245	0,63	0,045	0,11	93	25	1,1	10	33001701002
175	183	0,6	—	—	—	—	96	25	1,13	—	33001751002
180	188	0,6	0,23	0,59	0,045	0,1	98	25	1,16	10	33001801002
202,3	210,3	0,6	0,21	0,54	0,03	0,11	108	20	1,33	10, 15	33002001002
225	233	0,6	0,185	0,48	0,025	0,09	121	15	1,46	10	33002251002
250	258	0,6	0,165	0,43	0,025	0,07	133	15	1,62	10	33002501002
254	262	0,6	0,165	0,42	0,025	0,06	135	15	1,65	—	33002541002
280	288	0,6	0,15	0,38	0,02	0,05	148	15	1,82	10	33002801002
300	309	0,6	0,14	0,36	0,02	0,05	159	15	2,12	10	33003001002
305	314	0,6	0,135	0,35	0,02	0,05	162	10	2,15	10	33003051002
315	324	0,6	0,135	0,34	0,02	0,05	167	10	2,22	10	33003151002
325	334	0,6	—	—	—	—	—	10	2,29	—	33003251002
350	359	0,6	0,12	0,31	0,02	0,04	184	10	2,47	10	33003501002
356	365	0,6	0,115	0,3	0,015	0,03	187	10	2,51	10	33003561002
400	409	0,6	0,105	0,27	0,015	0,02	209	10	2,82	10	33004001002
406	415	0,6	—	—	—	—	—	10	2,86	—	33004061002
450	459	0,6	—	—	—	—	234	10	3,16	—	33004501002
500	510	0,6	—	—	—	—	260	10	4,36	5, 10	33005001002

Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.

Standarder og overensstemmelse

Slangen er certificeret eller dokumenteret efter følgende standarder:

ATEX 2014/34/EU (1999/92/EC). Direktivet for materiel og sikringssystemer til brug i eksplosionsfarlig atmosfære. Slangen er godkendt til zone 1/2 (gasser) og zone 22 (støv, indvendig).
TRGS 727. Tysk teknisk regelramme for brændbart støv og statisk elektricitet. Antistatiske slanger har overflademodstand <10⁹ Ω.
UL94-HB. Amerikansk klassificering for flammespredning på horizontale prøvelegemer. Materialet brænder med begrænset hastighed og selv-slukker når flammekilden fjernes.
DIN 4102-B1. Tysk bygningsklassifikation for normalt brændbart materiale med begrænset bidrag til brand.
NFPA 652. Amerikansk standard for fundamentaler i industriel støvbeskyttelse. Antistatiske komponenter har resistance i området 10⁸–10⁹ Ω.
ISO 8031. Måling af elektrisk modstand i gummi- og plastslanger.
Sikkerhedsforskrifter fra det tyske træhandelsforbund. Specifikt rettet mod træstøv-udsugning.
REACH (EC 1907/2006) og RoHS 2011/65/EU. Producenten har erklæringer om compliance.

Dokumentation og downloads

Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.

Datablad (Particulair) Particulair-brandet 4-siders factsheet med alle tekniske specifikationer, dimensioner og standarder. PDF ATEX og TRGS testrapport Testrapport for elektrisk modstand og overensstemmelse med TRGS 727. Dokumentet er på engelsk. PDF REACH-erklæring Producenterklæring om compliance med REACH (EC 1907/2006). Dokumentet er på engelsk. PDF · 2026 RoHS-erklæring Producenterklæring om compliance med RoHS-direktivet (2011/65/EU). Dokumentet er på engelsk. PDF · 2025 ISO 9001-certifikat Producentens kvalitetsledelsescertifikat efter ISO 9001. Dokumentet er på engelsk. PDF Installationsvejledning Vejledning om korrekt installation, jordforbindelse og vedligeholdelse. Dokumentet er på engelsk. PDF · 2025

Hjælp til materialevalg

Hvis du er ved at vælge slange og er i tvivl om det rigtige modstandsniveau eller den rigtige zone-klassifikation, så er disse to artikler et godt sted at starte:

ESD

Det usynlige svageste led

Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.

Læs artiklen

Modstand

Kend din ohm

Forskellen på antistatisk og konduktivt — og hvilket niveau der kræves i hvilken zone.

Læs artiklen

Brancher der bruger den

Slangen anvendes på tværs af de industrier hvor antistatisk udsugning kombineret med flammehæmning er et formelt krav:

Træindustri bruger slangen til parket-slibemaskiner, snedkerier og store udsugningsanlæg, hvor træstøv er brændbart og kræver antistatisk håndtering.

Kemisk industri og overfladeteknik bruger den til opløsningsdampe, lakerings-spraytåge og pulverlakering, hvor flammehæmning er et krav i sikkerhedsregimet.

Skibsbygning og udsugnings-/filterteknik bruger slangen i lukkede rum og centrale udsugningsanlæg, hvor højfleksibilitet og let vægt gør installationen nemmere.

Tilpassede længder og samlinger

Slangen kan tilskæres efter mål og samles med koblinger, manchetter og gevind via Particulairs custom-made hoses-program.

Vi tilbyder rådgivning om materialevalg, koblingsystem og jordforbindelse, så slangen indgår korrekt i det samlede system. Ved tvivl om zone-klassifikation eller modstandskrav er det værd at tage en kort dialog inden bestilling.

Se vores tilpassede slangesamlinger

Relaterede slanger

Slanger der ofte overvejes sammen med denne. Forslagene bygger på samme kategori og lignende egenskaber.

Ofte stillede spørgsmål

Hvad er forskellen på PROTAPE® PUR 330 AS (LD) og 330 AS BLACK?

Begge er antistatiske PUR-slanger med samme LD-vægkonstruktion (0,6 mm). Forskellen ligger primært i UV-egenskaberne og dimensionsspændet: 330 AS (LD) starter fra 25 mm i diameter og dækker hele bredden op til 500 mm, mens 330 AS BLACK starter fra ca. 50 mm. Standard 330 AS (LD) er flammehæmmende efter UL94-HB og DIN 4102-B1; BLACK-varianten har UL94-HB men dokumenterer ikke DIN 4102-B1.

Hvor effektiv er flammehæmningen?

UL94-HB betyder at slangens vægformulering brænder med begrænset hastighed og selv-slukker når en flammekilde fjernes — den nederste kategori i UL94-systemet, men tilstrækkelig for de fleste industrielle anvendelser. DIN 4102-B1 er den tyske bygningsklassifikation for normalt brændbart materiale med begrænset bidrag til brand. Sammen dækker de typisk de krav stillet i renerum og udsugningsanlæg.

Kan slangen anvendes i Zone 20?

Nej. 330 AS (LD) er godkendt til Zone 22 (støv, indvendig) og Zone 1/2 (gasser). Til Zone 20 — det strengeste støv-niveau — skal en fuldt elektrisk konduktiv (EC) slange bruges, fx AIRDUC® PUR 351 EC (MD).

Hvilket temperaturområde tåler slangen?

Det normale arbejdsområde er −40 °C til +90 °C. Kortvarige peaks op til +125 °C er tilladte. Til kontinuerlig drift over 90 °C anbefales en TPE- eller silikonebaseret slange.

Kan slangen leveres i tilskårne længder?

Ja. Slangen kan tilskæres efter mål og samles med koblinger via Particulairs custom-made hoses-program. Produktionslængder er typisk 20 m, og leveres i ruller på 10 m.

Hvor lang er slangens forventede levetid?

Levetiden afhænger af driftsforhold: belastning, temperatur, kemisk eksponering, UV og mekaniske bevægelser. I standard industri-anvendelse er forventet levetid 3-7 år. Aggressive forhold (høje temperaturer, kontinuerlig flexing, kemiske dampe) reducerer levetiden. Vi anbefaler regelmæssig visuel inspektion for revner, deformation eller misfarvning.

Hvordan opbevares slangen bedst inden brug?

Opbevar slangen tørt, ved stuetemperatur (15-25 °C) og uden for direkte sollys. Undgå kontakt med ozon-genererende udstyr (svejseanlæg, motorer). Hvis slangen opbevares på en spole, skal den have en bøjeradius større end den specificerede minimum-radius for at undgå permanent deformation. Korrekt opbevaring forlænger holdbarheden markant.

Hvad er minimum-bøjeradius, og hvad sker der hvis jeg går under?

Minimum-bøjeradius er den mindste radius slangen kan bøjes til uden permanent deformation eller indre skade. Tabellen ovenfor viser specifikke værdier for hver dimension. At bøje slangen under denne grænse kan kollabere væggen, knække spiralen eller skade indre coating. Resultatet er reduceret flow, øget tryktab og kortere levetid. Brug derfor altid bøjeradius som design-konstraint i installation.
