Brandhæmmende

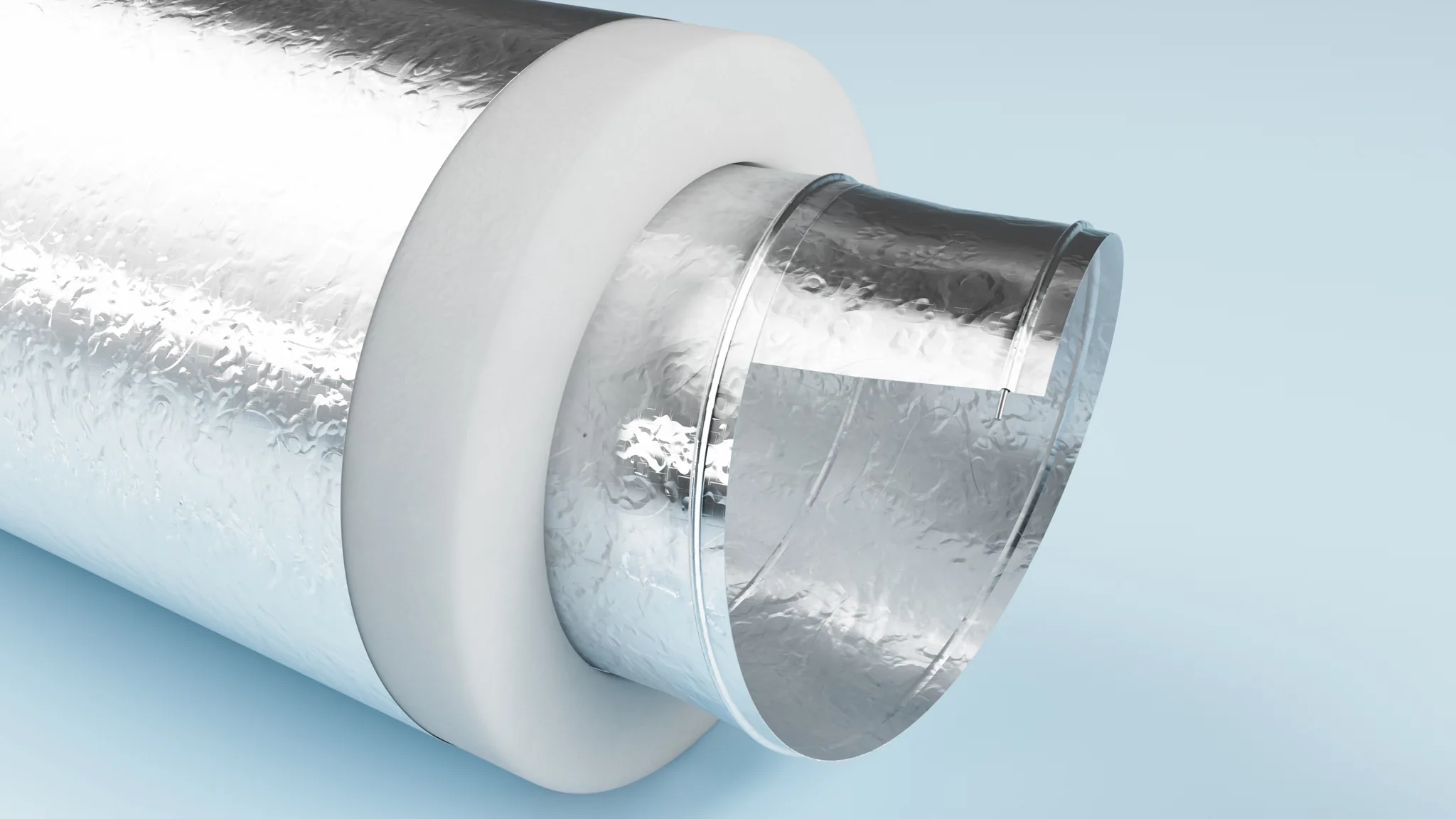

ISODUC ALU-PES 368
ISODUC ALU-PES 368 er en højfleksibel klima-slange i aluminium-polyester laminat med fjedret stålspiral, designet til termisk og akustisk isolering op til 140 grader C. Brandklassificeret efter EN 13501-1 klasse C-s1 d0.
- EN 13501-1 C-s1 d0
- Op til 140 C
- Højfleksibel
- Komprimerbar 10:1
- RoHS
- Termo og lyd
Hvorfor denne slange?
ISODUC ALU-PES 368 kombinerer brandklassifikation efter EN 13501-1 klasse C-s1 d0 med høj fleksibilitet og let vægt - tre egenskaber der sjældent mødes i samme produkt. C-s1 d0 betyder begrænset bidrag til brand, lav røgproduktion og ingen brandende dråber, hvilket er afgørende for ventilation i offentlige bygninger og industri-installationer.
Den fjedrede stålspiral er indkapslet i aluminium-polyester laminat (alu-pes), hvilket giver slangen en tæt, glat indvendig overflade og samtidig en ydre robusthed mod stød og afslibning under installation. Konstruktionen tillader en kompressionsratio på 10:1 - slangen fylder lidt når den ikke er i brug og kan strækkes til færdige længder på stedet.
ISODUC ALU-PES 368 anvendes typisk til termisk isolering omkring varme medier - varmegenvinding, køling med varme procesvæsker og marine maskinrum.
Hvor bruges den?
Slangen sidder typisk mellem en ventilator, et køleaggregat eller et procesfilter og enten en udsugningskanal eller et udblæsningspunkt. I HVAC-anlæg fungerer den som det fleksible ledd der absorberer vibrationer fra ventilatoren og samtidig tillader den enkelte komponents naturlige bevægelse uden at brydee tetheden af systemet.
I datacentre og laboratorier ses den ofte i kolde og varme luftgange omkring servere og test-kabinetter, hvor stiv kanalføring vil være uøkonomisk at omkonfigurere. Den brandhæmmende klasse C-s1 d0 betyder lav røgproduktion og ingen flammespredning, hvilket lever op til mange landes byggekrav for institutionelle bygninger.
På byggepladser bruges den til midlertidig affugtning, varmegenvinding eller køling under aptering — men også som permanent løsning hvor det færdige anlæg skal kunne demonteres og flyttes uden specialværktøj. Den høje kompressibilitet (10:1 for ALU-PES, 6:1 for PVC) gør den nem at lagre på rulle.
I daglig tale kaldes ISODUC for klimaslange, ventilations-slange eller HVAC-slange.
Tekniske specifikationer
Specifikationerne er gældende per fabrikantens factsheet. Felter uden værdi (em-dash) fremgår ikke af factsheettet.
| Materiale | Aluminium-polyester laminat (ALU-PES) |
|---|---|
| Farve | sølv |
| Vægopbygning | Laminat med fjedret stålspiral indkapslet i væggen |
| Spiralmateriale | Fjedret ståltråd indkapslet i væggen |
| Temperatur | -30 til +140 grader C |
| Maksimumtryk | 300 mmH2O |
| Komprimering | 10:1 |
| Maks. luft-hastighed | 30 m/s |
| Brandklasse | EN 13501-1 klasse C-s1, d0 |
| Medium | Gas (luft) |
Dimensioner og bestilling
Dimensionstabellen viser de standardvarianter ISODUC produceres i. Yderligere dimensioner er ofte mulige - kontakt os ved særlige behov.
| Indre Ø |
Bøjeradius |
Maks. længde |
Artikelnr. |
|---|---|---|---|
| 76 | 61 | 10 | 36800763505 |
| 82 | 66 | 10 | 36800823505 |
| 102 | 82 | 10 | 36801023505 |
| 127 | 102 | 10 | 36801273505 |
| 152 | 122 | 10 | 36801523505 |
| 160 | 128 | 10 | 36801603505 |
| 180 | 144 | 10 | 36801803505 |
| 203 | 162 | 10 | 36802033505 |
| 254 | 203 | 10 | 36802543505 |
| 305 | 244 | 10 | 36803053505 |
| 315 | 252 | 10 | 36803153505 |
| 356 | 285 | 10 | 36803563505 |
| 406 | 325 | 10 | 36804063505 |
| 457 | 366 | 10 | 36804573505 |
| 508 | 406 | 10 | 36805083505 |
| 610 | 488 | 10 | 36806103505 |
ISODUC-slanger er ventilations-/lavtryksprodukter; trykværdier rapporteres som maksimalt H2O-tryk i mmH2O, ikke som arbejdstryk i bar. Kompressibilitet og maksimum luft-hastighed er fastlagt af fabrikanten ved 20 grader C. Bend radius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er fremstillet i overensstemmelse med følgende standarder og direktiver. Specifikationerne er gældende per fabrikantens factsheet (13.04.2026).
- EN 13501-1:2018, klasse C-s1, d0. Brandklassifikation for byggevarer. C-s1 d0 betyder begrænset bidrag til brand, lav røgproduktion og ingen brandende dråber.
- RoHS-direktivet (2011/65/EU). Begrænsning af farlige stoffer i elektrisk og elektronisk udstyr; fabrikantens producenterklæring foreligger.
- REACH (EC 1907/2006). Registrering, evaluering og godkendelse af kemiske stoffer; fabrikantens compliance-erklæring foreligger.
- EU-direktivet 2014/35/EU (lavspænding). Indirekte gældende ved integration i installationer med spændingsførende komponenter.
- DIN 4102-1. Tysk brandklassifikation, ofte krævet ved offentlige bygninger som referenceramme.
- ISO 9001 (kvalitetsledelse). Producentens kvalitetsledelsessystem er certificeret iht. ISO 9001.
- EN ISO 6944. Brandtest af ventilations-kanaler — ISODUC kan inkluderes i godkendte ventilationssystemer hvor denne standard kræves.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
ISODUC-serien er udviklet til klima-, ventilations- og isoleringsopgaver hvor brandklassifikation, fleksibilitet og let installation skal gå hand i hand. Slangerne anvendes i kommercielle, industrielle og institutionelle anlæg på tværs af brancher.
I HVAC- og bygge-segmenterne sikrer slangens lave vægt og høje fleksibilitet en hurtig montering omkring komponenter, kanalbøjninger og kompakte teknikrum. Brandklassifikation efter EN 13501-1 betyder at slangen kan benyttes der hvor europæisk byggelovgivning kræver brandhæmmende ventilations-elementer.
I datacentre, sygehuse og laboratorier døjer slangen ofte under høje krav til luftkvalitet, akustik og termisk styring. Anti-bacterial-varianten giver yderligere beskyttelse mod overfladevækst af bakterier ved kondensbelastede passager, mens sound-insulation-varianten skærer signifikant ned på støjen ved ventilatorer og køleenheder.
I marine- og industri-installationer får slangen sin styrke fra det fjedrede ydre og den hojkomprimerbare struktur (op til 10:1) — den fylder lidt når den ikke skal bruges, og kan tilpasses trækninger der ellers ville kræve fire forskellige fittings og en boks med vinkler.
Tilpassede længder og samlinger
Slangen kan leveres skåret til ønskede længder. Standardlængden i tabellen kan suppleres med kortere stykker eller kontinuerte ruller efter aftale.
Hos Particulair rådgiver vi gerne om montering, koblinger og brandklassificeret integration. Send os din anvendelses-skitse, så vurderer vi den rigtige variant og længde.
Ofte stillede spørgsmål
Hvilke standarder lever ISODUC op til?
Slangen er klassificeret efter EN 13501-1:2018 klasse C-s1 d0 (brandklassifikation for byggevarer) og er fri for stoffer omfattet af RoHS-direktivet. PVC- og ALU-PES-varianterne er flammehæmmende. Yderligere standarder fremgår af tabellen ovenfor.
Kan jeg bruge ISODUC i offentlige bygninger?
Ja - klassifikationen C-s1 d0 betyder lav røgproduktion og ingen flammespredning, hvilket lever op til byggelovgivningen i de fleste europæiske lande. Tjek altid lokale myndighedskrav for det specifikke anlæg, da disse kan supplere EN 13501-1 med yderligere certificeringer.
Hvad er forskellen på ALU-PES- og PVC-varianten?
ALU-PES (aluminium-polyester laminat) er højtemperatur-egnet op til 140 grader C og har komprimering 10:1 - bedre til varmegenvinding, køling med varme medier og marine. PVC er fleksibel ved -10 til +80 grader C, komprimering 6:1 og bedre til standard ventilation, datacentre og kommercielle bygninger. Begge er brandklassificeret.
Kan slangen leveres i andre længder end de listede?
Ja. Standard-rullelængden i tabellen kan suppleres med kortere stykker eller kontinuerte ruller efter aftale. Kontakt os med din anvendelses-skitse, så finder vi den rigtige variant og længde til opgaven.
Hvilke koblinger anbefales til ISODUC?
Slangen samles typisk med spændebånd, slangebånd eller dedikerede HVAC-flange-tilkoblinger afhængigt af tryk og diameter. Vi rådgiver gerne om kompatible kobling-løsninger og kan levere komplette samlinger.
Hvor længe holder ISODUC?
Levetiden afhænger af belastning, temperatur og UV-eksponering. Ved normal indendørs HVAC-brug ved stuetemperatur til 50 grader C er 10-15 års levetid almindelig. Ved kontinuerlig drift nær den øvre temperaturgrænse reduceres levetiden, og slangen bør inspiceres årligt.
Kan ALU-PES-varianten tåle 140 grader C kontinuert?
140 grader C er den øvre kontinuerlige driftstemperatur ifølge fabrikantens factsheet. Kortvarige peaks op til samme niveau er tilladt. Ved kontinuerlig drift over 100 grader C anbefales årlig inspektion af spiralvikling og laminat-integritet.
Hvordan opbevarer jeg slangen?
Opbevares tørt og mørkt ved stuetemperatur. Den kan komprimeres op til den angivne ratio uden skade. Undgå direkte UV-lys og kontakt med opløsningsmidler under lagring. Slangen leveres typisk på rulle.
