Food/Pharma · EU 1935/2004 + EU 10/2011
PROTAPE PUR-INOX 330 FOOD-AS (LD)

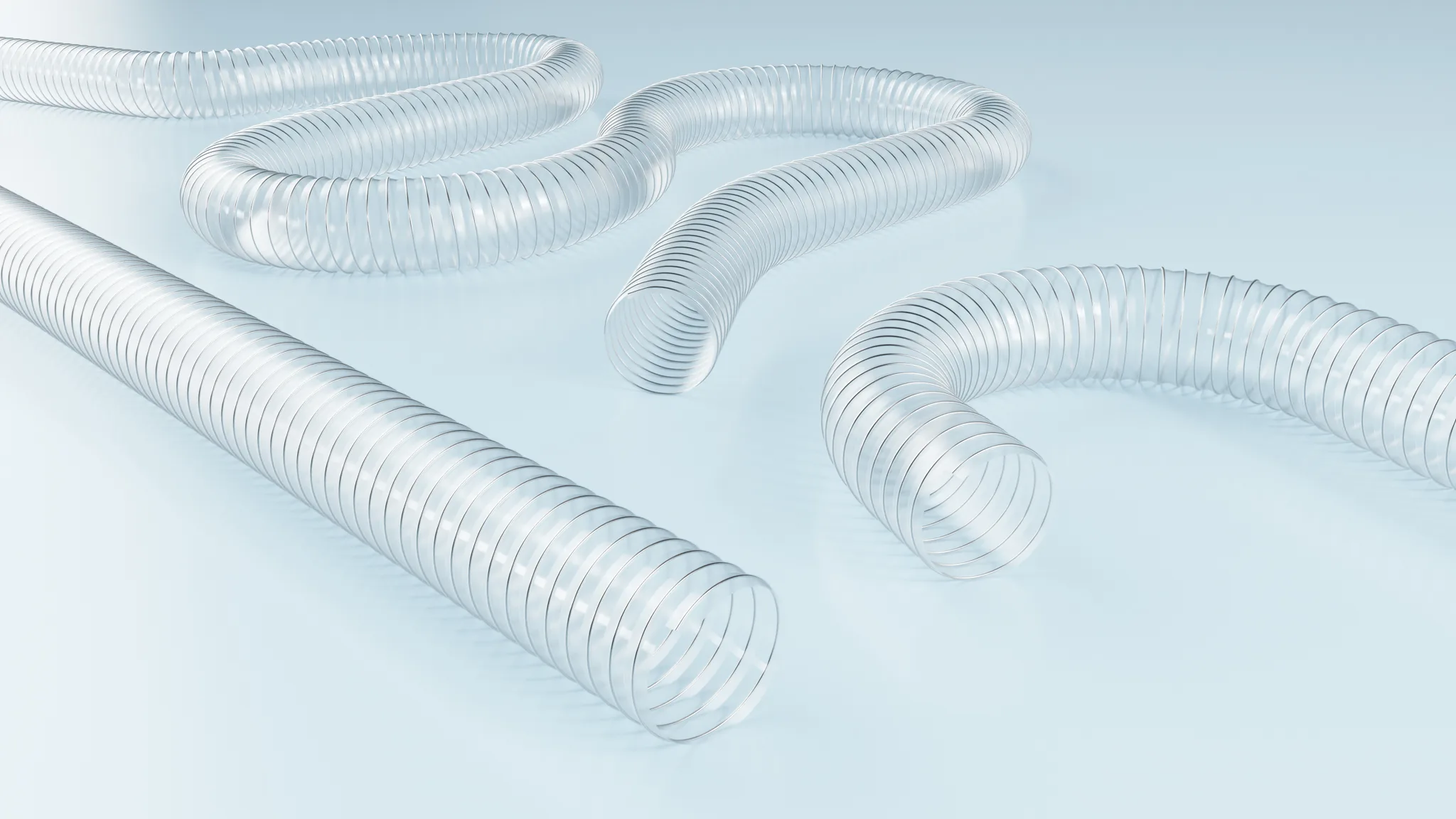

PROTAPE PUR-INOX 330 FOOD-AS (LD) er en hoejfleksibel suge- og transport-slange der kombinerer foedevare-godkendelse iht. EU 10/2011 Cat E + LFGB + FDA med antistatisk vaeg under 10⁹ ohm. Slangen har INOX (rustfrit staal) spiral i stedet for almindelig fjederstaaltraad - kritisk i foedevarezoner hvor CIP-rengoering kontinuerligt eksponerer spiralen for baser og syrer. ATEX-kvalifikationen daekker alle stoev-zoner (20, 21, 22) og alle gas-zoner (0, 1, 2) indvendigt - en saerlig bred eksplosions-beskyttelse til pulver- og granulat-haandtering i bagerier, mejerier og pharma-produktion.
- -40 til +90 C
- Foedevare-grad
- ATEX bredt
- Antistatisk
- INOX-spiral
- CIP-kompatibel
Hvorfor denne slange?
PROTAPE PUR-INOX 330 FOOD-AS (LD) er en af industriens bredest kvalificerede pulver-haandterings-slanger. Den kombinerer fire egenskaber der hver for sig er krav i forskellige industrier: foedevare-grad PU, antistatisk vaeg, INOX-spiral til kemisk bestandighed og ATEX-kvalifikation til alle stoev- og gas-zoner. I praksis betyder det at en producent kan bruge samme slange paa tværs af pulver-stationer, transport-roer og rengoerings-cykler uden at have specialiserede slanger til hver opgave.

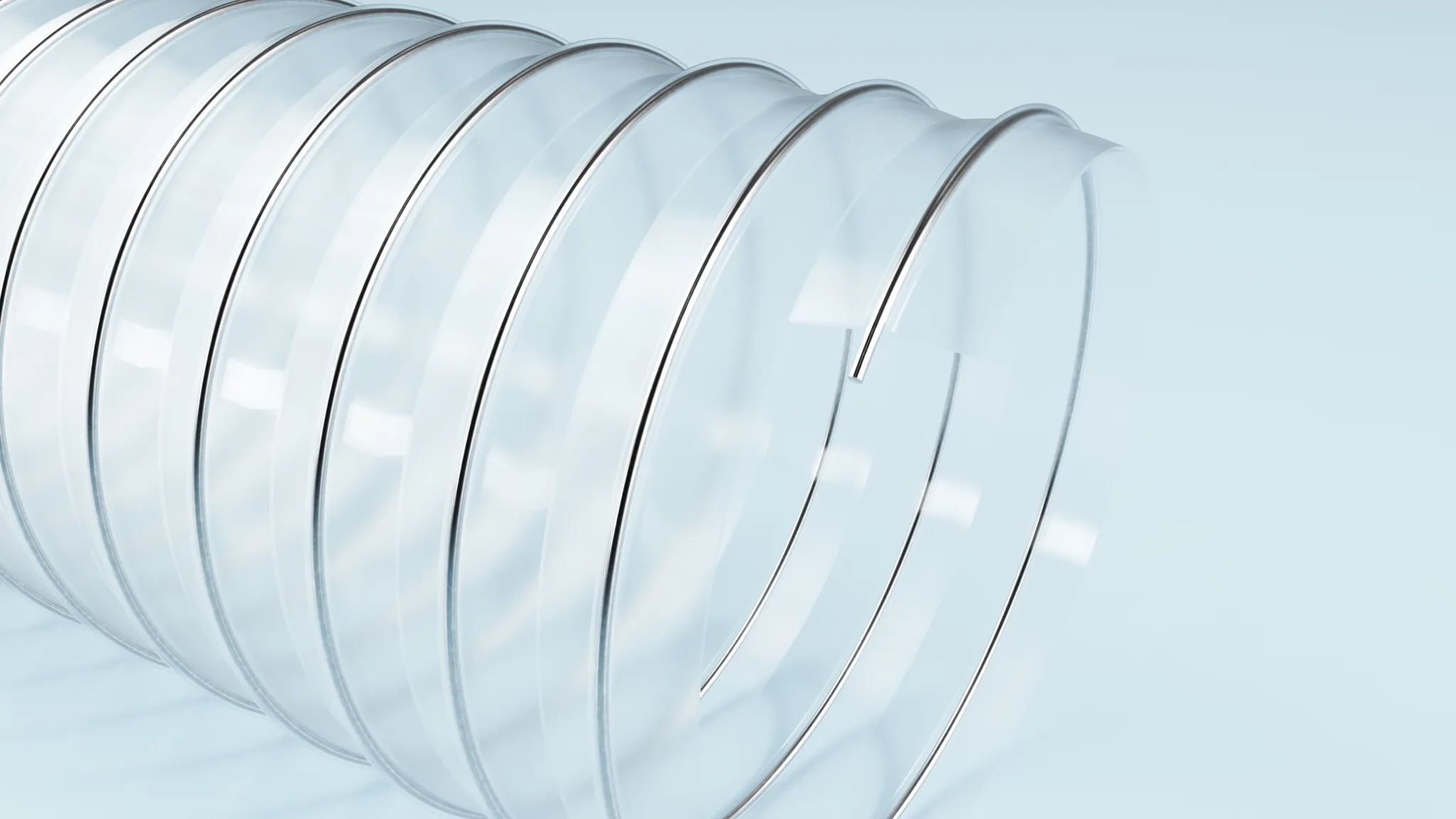

INOX-spiralen er den detalje der adskiller denne slange fra standard PROTAPE PUR-AS-varianter. Almindelig fjederstaaltraad-spiral korroderer langsomt under CIP-cykler med varme baser - over 1-2 aars drift kan korrosionen blive synlig som pletter eller brun-misfarvning langs spiralen. INOX (typisk AISI 304 eller 316) modstaar dette, og slangen kan typisk holde 5+ aar i kontinuerlig CIP-drift hvor en standard variant ville have synlige korrosions-tegn efter 1-2 aar.
ATEX-kvalifikationen er saerligt bred - alle stoev- og gas-zoner indvendigt og zone 1-2 udvendigt. Det dækker tilfaeldigvis det meste af pulver-haandterings-spektret i foedevare- og pharma-produktion. Mange konkurrent-slanger er kun kvalificeret til zone 22 (stoev) eller zone 1-2 (gas), hvilket goer dem uegnede til pharmas typiske zone 21- eller zone 1-anvendelser. PROTAPE PUR-INOX 330 FOOD-AS (LD) eliminerer behovet for at vurdere zone-specifikke alternativer.
Hvor bruges den?
Pulver-stationer i bagerier og melindustrien bruger slangen til transport af mel, sukker, gaer og andre raavarer mellem opbevarings-siloer og produktions-anlaeg. Foedevare-godkendelsen sikrer at slangen kan vaere i direkte kontakt med produktet, og ATEX-kvalifikationen daekker den eksplosions-risiko som finstoev fra disse raavarer indebaerer.
Pharma-produktions-anlaeg bruger slangen til transport af raavarer mellem afvaegnings-stationer, vejebakker og blande-anlaeg. INOX-spiralen er en standard-specifikation i pharma pga. de hyppige CIP-cykler, og foedevare-godkendelsen er ogsaa pharma-relevant da regulativerne ofte refererer til samme materialestandarder.
Mejerier og laktose-producenter bruger slangen til pulver-haandtering i toer-laktose-, mejeri-pulver- og maelkepulver-anlaeg. Slangens kombinerede ATEX og foedevare-grad samt CIP-bestandighed goer den til en standard-loesning i denne industri. Enkelte producenter anvender slangen i tor-pulvere over kontinuerlig drift i 5-10 aar.
I daglig tale kaldes slangen ogsaa for foedevare-PUR-slange, INOX-slange eller pulver-slange.
Tekniske specifikationer
Slangens noegle-specifikationer er opsummeret nedenfor. Bemaerk den brede ATEX-kvalifikation (alle stoev- og gas-zoner indvendigt) og foedevare-godkendelser - en kombination der er saerlig vaerdifuld i pulver-haandtering i foedevare- og pharma-produktion.
| Materiale vaeg | PUR (foedevare-grad polyether-polyurethan) |
|---|---|
| Spiral | Fjederstaaltraad + INOX rustfrit staal |
| Farve | Transparent |
| Vaegtykkelse | 0,6 mm (alle dimensioner) |
| Temperaturomraade | -40 til +90 grader C |
| Elektrisk resistens | <109 Ω iht. ISO 8031, <2,5×108 Ω·m iht. TRGS 727 |
| Foedevaregodkendelse | EU 10/2011 Cat E + EU 1935/2004 + GMP + LFGB + FDA 21 CFR 177.2600 |
| ATEX (indvendigt) | Zone 0, 1, 2 (gas) + zone 20, 21, 22 (stoev) |
| Komprimerbarhed | Hoejfleksibel, 3:1 |
| Producent-SKU | 3301018 |
Dimensioner og bestilling
Tabellen viser slangens 24 standard-dimensioner. Tryk- og vakuum-vaerdier varierer per ID. Visse mellem-store dimensioner (105, 115, 120, 155, 205, 225, 255, 305, 500 mm) leveres uden specificeret tryk-rating - kontakt os for praecise specifikationer.
| Indre Ø |
Ydre Ø |
Vægtykkelse |
Arbejdstryk |
Arbejdstryk |
Vakuum |
Vakuum |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 38 | 43 | 0,6 | 1,075 | 4,36 | 0,355 | 0,77 | 26 | 20 | 0,22 | 10 | 33000381018 |
| 40 | 48 | 0,6 | 1,02 | 4,15 | 0,335 | 0,69 | 27 | 30 | 0,28 | 10 | 33000401018 |
| 50,5 | 58,5 | 0,6 | 0,82 | 3,34 | 0,22 | 0,87 | 33 | 30 | 0,38 | 10 | 33000501018 |
| 60 | 68 | 0,6 | 0,685 | 2,8 | 0,18 | 0,61 | 38 | 30 | 0,45 | 10 | 33000601018 |
| 64,5 | 72,5 | 0,6 | 0,635 | 2,59 | 0,165 | 0,52 | 41 | 30 | 0,48 | — | 33000651018 |
| 70 | 78 | 0,6 | 0,59 | 2,41 | 0,155 | 0,45 | 43 | 30 | 0,52 | 10 | 33000701018 |
| 75,6 | 83,6 | 0,6 | 0,55 | 2,25 | 0,145 | 0,4 | 46 | 30 | 0,55 | 10 | 33000751018 |
| 80 | 88 | 0,6 | 0,515 | 2,11 | 0,135 | 0,35 | 48 | 30 | 0,59 | 10 | 33000801018 |
| 101,5 | 109,5 | 0,6 | 0,415 | 1,7 | 0,08 | 0,31 | 58 | 30 | 0,7 | 10 | 33001001018 |
| 105 | 113 | 0,6 | — | — | — | — | — | 30 | 0,73 | — | 33001051018 |
| 115 | 123 | 0,6 | — | — | — | — | — | 30 | 0,79 | — | 33001151018 |
| 120 | 128 | 0,6 | — | — | — | — | — | 30 | 0,82 | — | 33001201018 |
| 126,5 | 134,5 | 0,6 | 0,335 | 1,36 | 0,065 | 0,2 | 71 | 30 | 0,87 | 10 | 33001251018 |
| 151,5 | 159,5 | 0,6 | 0,275 | 1,14 | 0,055 | 0,14 | 83 | 25 | 1,03 | 10 | 33001501018 |
| 155 | 163 | 0,6 | — | — | — | — | — | 25 | 1,06 | — | 33001551018 |
| 160 | 168 | 0,6 | 0,26 | 1,07 | 0,05 | 0,12 | 88 | 25 | 1,09 | 10 | 33001601018 |
| 180 | 190 | 0,6 | 0,23 | 0,95 | 0,045 | 0,1 | 98 | 25 | 1,23 | — | 33001801018 |
| 202,3 | 210,3 | 0,6 | 0,21 | 0,85 | 0,03 | 0,11 | 108 | 20 | 1,35 | 10 | 33002001018 |
| 205 | 213 | 0,6 | — | — | — | — | — | 20 | 1,59 | — | 33002051018 |
| 225 | 233 | 0,6 | — | — | — | — | — | 20 | 1,74 | — | 33002251018 |
| 250 | 258 | 0,6 | 0,165 | 0,68 | 0,025 | 0,07 | 133 | 15 | 1,93 | 10 | 33002501018 |
| 255 | 263 | 0,6 | — | — | — | — | — | 15 | 1,97 | — | 33002551018 |
| 300 | 309 | 0,6 | 0,14 | 0,57 | 0,02 | 0,05 | 158 | 10 | 2,54 | 10 | 33003001018 |
| 305 | 314 | 0,6 | — | — | — | — | — | 10 | 2,58 | — | 33003051018 |
| 500 | 509 | 0,6 | — | — | — | — | — | 10 | 5,3 | — | 33005001018 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er kvalificeret iht. de centrale standarder for foedevarekontakt og ATEX-egnede industri-slanger. EU 10/2011 og ATEX 2014/34/EU er de primaere referencer.
- EU 10/2011 (Cat E). Foedevarekontakt-foroldning - bekraeftet for kategori E (toerre foedevarer) ved 5-minutters test ved 40 grader C.
- EU 1935/2004 + GMP EU 2023/2006. Generel ramme-foroldning for materialer i kontakt med foedevarer + Good Manufacturing Practice. Producent-erklaering foreligger.
- LFGB + FDA 21 CFR 177.2600. Tysk foedevarelov + amerikansk FDA-godkendelse til foedevarekontakt-polyurethaner. To af de strengeste foedevaregodkendelser globalt.
- ISO 8031. Bestemmelse af elektrisk og overflade-resistens i gummi- og plast-slanger. Slangen er testet under 10⁹ Ω iht. denne standard.
- ATEX 2014/34/EU (1999/92/EC). EU-direktivet for udstyr i potentielt eksplosive atmosfaerer. Slangen er kvalificeret til zone 0, 1, 2 (gas) og zone 20, 21, 22 (stoev) indvendigt.
- TRGS 727 (Tyskland). Tekniske regler for farlige stoffer; slangen opfylder <2,5×108 Ω·m specifik resistens til braendbare vaesker.
- RoHS-direktivet (2011/65/EU) + REACH. Begraensning af farlige stoffer + registrering af kemiske stoffer. Producent-erklaering foreligger.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Hvis du er ved at vælge slange og er i tvivl om det rigtige modstandsniveau eller den rigtige zone-klassifikation, så er disse to artikler et godt sted at starte:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
PROTAPE PUR-INOX 330 FOOD-AS (LD) bruges hvor foedevare-godkendelse, antistatisk funktion og bred ATEX-zone-daekning skal kombineres - typisk i bagerier, pharma-produktion og mejerier hvor pulver-haandtering er en del af processen.
Foedevareproduktion er hovedmarkedet. Mel, sukker, korn, kakao - alle pulver-haandterings-anvendelser har eksplosions-risiko fra finstoev og kraever derfor antistatisk funktion + ATEX-kvalifikation. Samtidig kraeves foedevare-godkendelse for direkte produkt-kontakt. PROTAPE PUR-INOX 330 FOOD-AS (LD) er en af de faa slanger der opfylder begge dele i samme produkt.
Pharma-produktion bruger slangen til bulk-transport af raavarer (lactose, mannitol, syre) og hjaelpestoffer mellem siloer, vejebakker og emballage-stationer. INOX-spiralen er en pharma-typisk specifikation pga. hyppig CIP-cyklus, og den brede ATEX-kvalifikation daekker alle de zone-grader der opstaar omkring pulver-stationer.
Bagerier og mejeri-industrien bruger slangen til lokal pulver-transport mellem siloer og raamateriale-stationer. Her er foedevare-godkendelsen kritisk fordi slangen typisk er i daglig drift med direkte kontakt til mel og maelkepulver. INOX-spiralen sikrer at slangen kan rengoeres med CIP-cyklus uden at korrosion bygger sig op over aar.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen kan suppleres med kortere stykker eller flere ruller efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Er slangen foedevarekontakt-godkendt?
Ja - slangen er testet og godkendt iht. EU 10/2011 Kategori E (toerre foedevarer, 5 minutter ved 40 grader C), EU 1935/2004 (generel ramme for foedevarekontakt-materialer), GMP EU 2023/2006 og tysk LFGB. Den er ogsaa godkendt iht. FDA 21 CFR 177.2600 til foedevarekontakt-polyurethaner. Det daekker direkte kontakt med toerre foedevarer som mel, sukker, korn og pulvere.
Hvad daekker ATEX-kvalifikationen?
Slangen er kvalificeret iht. ATEX 2014/34/EU og TRGS 727 til alle stoev-zoner (20, 21, 22) indvendigt og alle gas-zoner (0, 1, 2) indvendigt. Det er en saerlig bred kvalifikation - de fleste antistatiske slanger daekker kun zone 22 og zone 1-2. INOX-spiralen og foedevare-grad PUR i kombination giver baade hygiejne og bred eksplosions-beskyttelse.
Hvorfor er INOX-spiral vigtig her?
Standard fjederstaaltraad er goedt nok i industrielle udsugnings-anvendelser, men i foedevareproduktion kommer slangen i kontakt med rengoeringsmidler (CIP-baser, syrer) der over tid korrodierer ikke-rustfri staal. INOX (rustfrit staal AISI 304/316) modstaar dette og bevarer baade strukturel integritet og hygiejne. Det er en mindre, men afgoerende detalje for langvarig drift i foedevarezoner.
Hvad betyder antistatisk i en foedevareslange?
Pulver- og granulat-haandtering er klassisk eksplosions-faglig: finstoev fra mel, sukker eller korn kan opbygge statisk elektricitet under transport, og en gnistudloesning kan antaende en stoev-luft-blanding. En antistatisk slange (overflade- og volumen-resistens under 10⁹ ohm iht. ISO 8031) afleder ladningen til jordforbindelsen for en ophobning kan goe det. PROTAPE PUR-INOX 330 FOOD-AS (LD) er en af de faa slanger der kombinerer foedevare-grad med antistatisk funktion.
Kan slangen bruges til CIP-rengoering?
Ja - PUR-foringen er bestandig mod de baser og syrer der bruges i CIP (cleaning-in-place). Standard NaOH-loesning ved 80 grader C taaler slangen i kortvarig kontakt (typiske CIP-cykler 20-30 min). Driftstemperaturen er +90 grader C - lige paa graensen for de varmeste CIP-cykler, saa for hoejere CIP-temperaturer (over 95 grader C) anbefaler vi en EPDM- eller silikone-baseret hygiejne-slange.
Hvilke dimensioner findes i serien?
24 dimensioner fra 38 mm til 500 mm indre diameter. Det er en af de bredeste serier i PROTAPE-familien. Standardrullelaengder varierer fra 10 m paa de stoere dimensioner op til 30 m paa mindre. Til specifikke dimensioner uden tryk-rating (ofte de mellem-stoere) leveres slangen som ren transport-slange uden hoej-tryk-anvendelse.
Er slangen egnet til vaedske-foedevarer?
EU 10/2011-godkendelsen er kun for kategori E (toerre foedevarer). Til vaedske-foedevarer (vandige, sure, alkohol, mejeri - kategorierne A-D1) er slangen IKKE testet ud over Kategori E. Hvis du har vaedske-foedevare-anvendelser, anbefaler vi en slange med EU 10/2011 Cat A-D1-test - kontakt os for det rette valg.
Hvilke koblinger anbefales?
Til foedevareproduktion anbefales hygiejne-koblinger med jordingsklemme (DIN 11851 eller Tri-Clamp med ledende metalindsats). Det sikrer baade hygiejnisk separation til rengoering og pligtig jordforbindelse for ATEX-funktion. Vi monterer koblingerne efter aftale, saa du faar et faerdigt system. Send os din installation, saa raadgiver vi.
