Højtemperatur · op til +90 °C

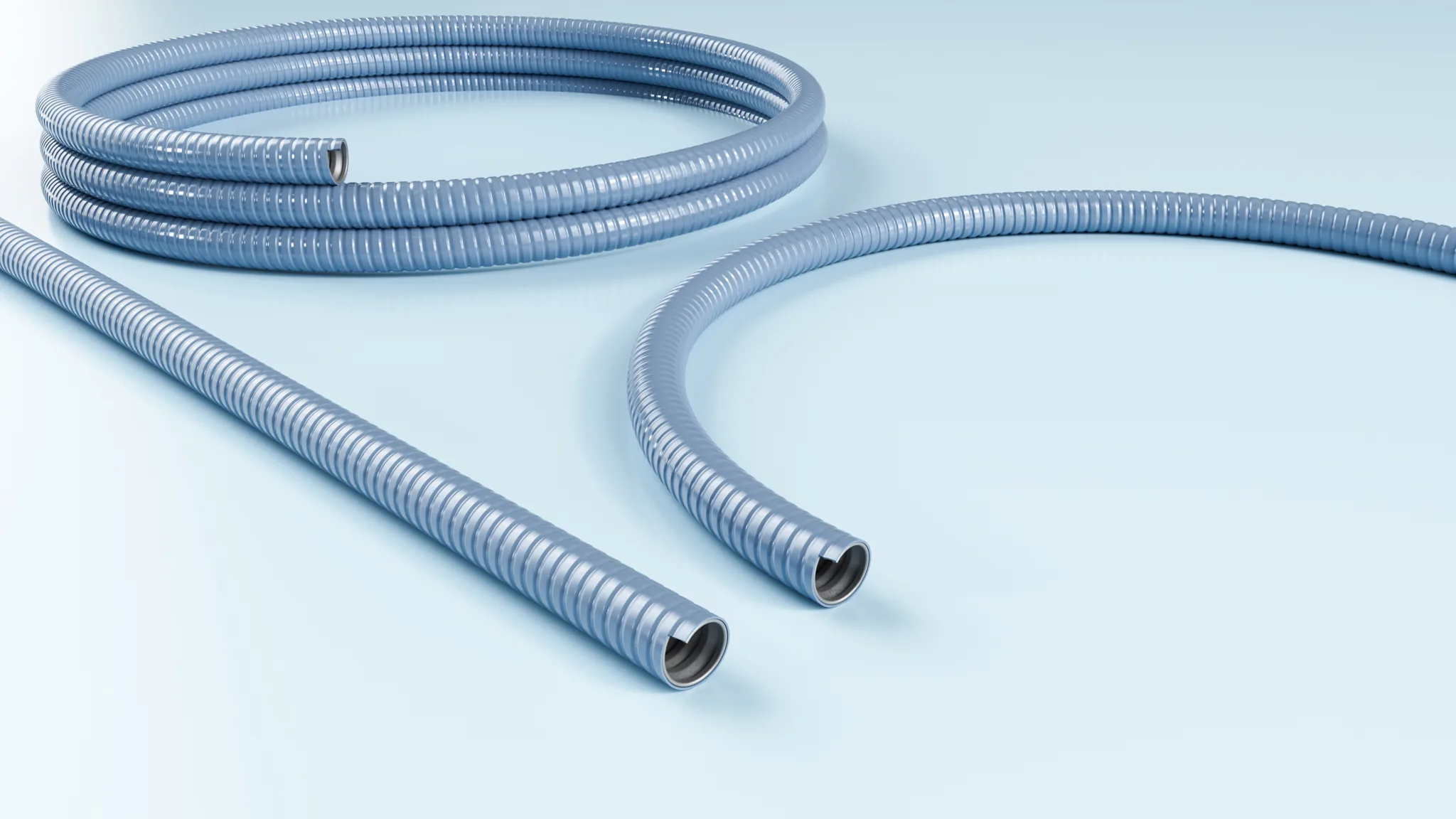

METAL HOSE Agraff PUR 151 AD
METAL HOSE Agraff PUR 151 AD er en hoejfleksibel kabelbeskyttelses-slange med agraff-foldet staal-baand-konstruktion og udvendigt PUR-coating. Slangen er kvalificeret til IP 68 iht. EN/IEC 60529 - taet mod stoev og kontinuerlig vand-nedsenkning. Driftsomraadet er -40 til +90 grader C med kortvarig peak +125 grader C (PUR-coatingens begraensning). Slangen bruges typisk til kabelbeskyttelse i elektriske installationer, kontrol-skabe, automation, fleksible robotter og marine-installationer hvor robust mekanisk beskyttelse og IP 68-tæthed kraeves.
- -40 til +90 C
- IP 68
- Agraff-foldet staal
- PUR-coating
- Kabelbeskyttelse
- Vand- og stoev-taet
Hvorfor denne slange?

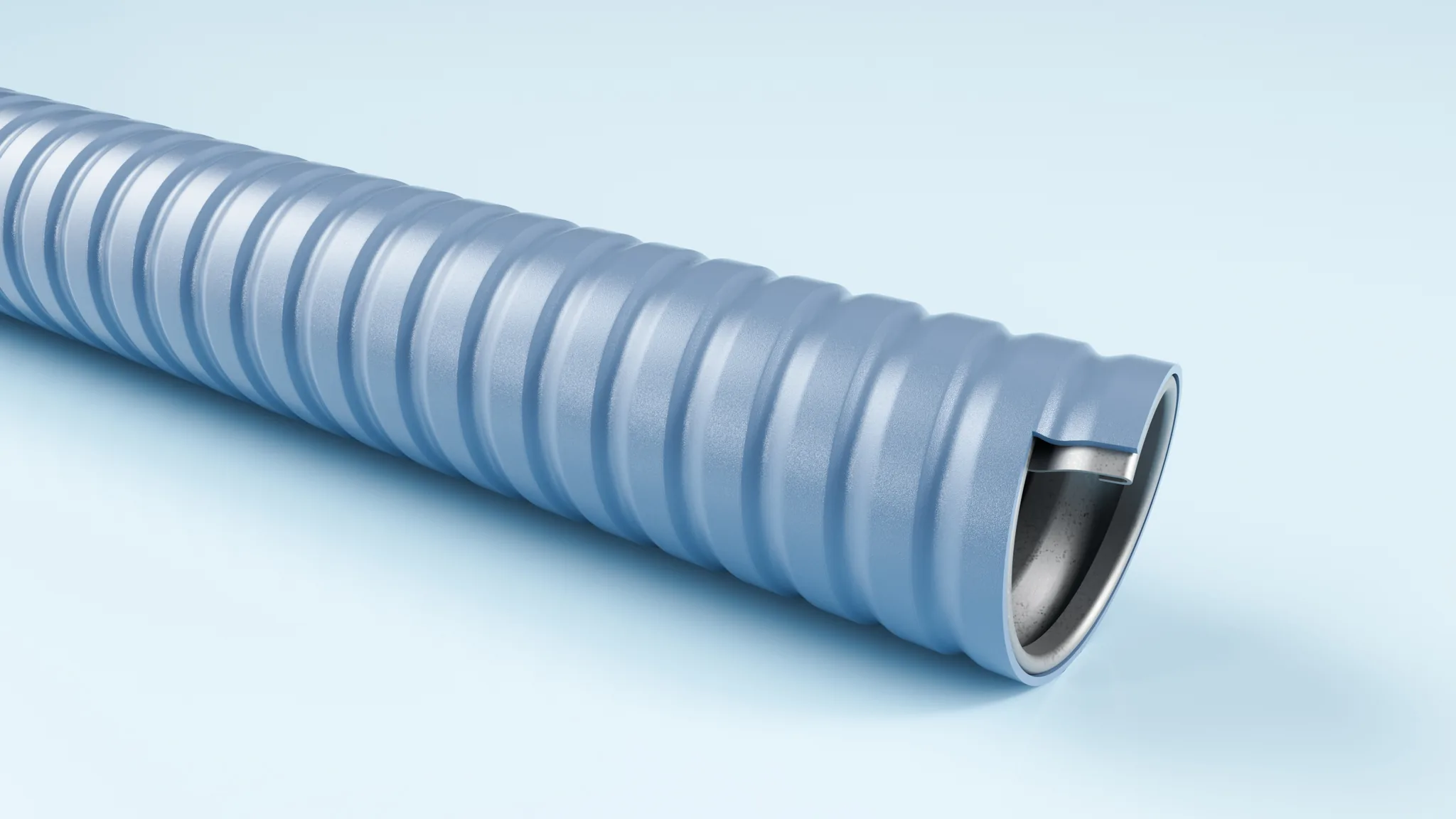

Agraff-konstruktionen er en specialiseret metalslange-fals der kombinerer hoeje fleksibilitet med stærk mekanisk modstand. I stedet for en helkontinuerlig metal-spiral (som korrugeret stamping ville give) er agraffen et S-formet staal-baand der falses sammen rundt om sig selv langs slangens laengde. Det betyder slangen kan boejes som en tro fjeder uden at metallet bliver overstresset, samtidig med at den modstaaer komprimering og knusning bedre end de fleste plastik-baserede beskyttelses-konduit.
PUR-coatingen er det der goer denne specifikke variant velegnet til IP 68-installationer. Den udvendige polyurethan-coating fylder hullerne mellem agraff-falsene og giver en kontinuerlig, vand-taet ydre overflade. Uden coatingen ville slangen kun vaere IP 40 (kun stoev-tæt). Bemaerk dog at coatingen er den begraensende faktor for temperatur (PUR taaler op til 90 grader C kontinuerligt) - til varme-eksponerede installationer over +90 grader C anbefaler vi en VA-variant uden coating.
Den dimensions-balance er specifik: ID 13-22 mm rummer typiske industri-kabel-bundter (4-6 strom-kabler eller 8-12 signal-kabler), og det tilsvarende nominal-bredde-omraade for connecting parts (17-27 mm) matcher standard kabel-glands i M- og PG-gevind. Det goer slangen direkte kompatibel med eksisterende kabinet-tilslutninger uden adaptere.
Hvor bruges den?
Industrielle kontrol-skabe bruger slangen til kabelfoering mellem kabinet-vaeg og bevaegelige elementer (motor-flanger, sensor-arme, dor-haengsler). Slangens fleksibilitet tillader at kabinet-doerne aabnes hver dag uden at kablerne traekkes eller sliddes, og IP 68-tætheden sikrer at kontaminering ikke kommer ind selv ved aabne-procedurer.
Svejserobotter og automatiserede produktions-celler bruger slangen til kabelbeskyttelse paa robot-armens led. Hver led-bevaegelse boejer slangen, og over millioner af cykler er Agraff-konstruktionen den eneste der holder uden at metallet braekker. PUR-coatingen forhindrer at gnister og varmeudslip fra svejseprocessen ødelaegger slangen.
Marine-installationer paa skibe og offshore-platforme bruger slangen til kabel-distribution paa daek og i fugtige zoner. IP 68-tætheden modstaaer salt-spray og regelmaessig hoejtryk-rengoering, og den galvaniserede staal-kerne modstaaer korrosion fra saltvand-kontakt over flere aars drift.
I daglig tale kaldes slangen ogsaa for metal-hose, kabel-conduit, agraff-slange eller PUR-coatet metal-hose.
Tekniske specifikationer
Slangens noegle-specifikationer er kort opsummeret nedenfor. Tabellen viser faktiske dimensioner; bemærk at 'nominal width connecting parts' i factsheettet refererer til den effektive yderdimension til koblings-tilslutning, ikke den faktiske udvendige dimension af agraff-folden.
| Konstruktion | Agraff-foldet staal-baand med udvendig PUR-coating |
|---|---|
| Indre staal | Galvaniseret staal-baand (S-formet fals) |
| Yder-coating | PUR (polyurethan) |
| Farve (yder-coating) | Metallisk blaa |
| Temperaturomraade | -40 til +90 grader C (peak +125 grader C kortvarigt) |
| IP-klassifikation | IP 68 iht. EN/IEC 60529 (taet mod stoev og kontinuerlig vand-nedsenkning) |
| Standard pakke-laengde | 50 m per rulle |
| Antal dimensioner | 3 (ID 13, 17, 22 mm) |
| Anvendelse | Kabelbeskyttelse, switch-cabinet, robotter, automation |
| Producent-SKU | 1519050 |
Dimensioner og bestilling
Tabellen viser slangens 3 standard-dimensioner med ID, nominal-bredde for connecting parts (yderdimension til koblinger), bend-radius og max produktionslaengde. Vaegt er angivet pr. meter (omregnet fra factsheet's per-50m vaerdier).
| Indre Ø |
Ydre Ø |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|
| 13 | 17 | 65 | 50 | 0,272 | 50 | 15130179050 |
| 17 | 21 | 77 | 50 | 0,346 | 50 | 15130219050 |
| 22 | 27 | 101 | 50 | 0,494 | 50 | 15130279050 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er kvalificeret iht. de centrale standarder for kabelbeskyttelses-conduit og IP-klassifikation. EN/IEC 60529 IP 68 er den primaere reference.
- EN/IEC 60529 IP 68. Internationale klassifikation af kabinet-tæthed - 6 = stoev-taet, 8 = kontinuerlig nedsenkning i vand. Hoejest mulige IP-rating.
- RoHS-direktivet (2011/65/EU). Begraensning af farlige stoffer. Producent-erklaering foreligger.
- REACH (EC 1907/2006). Registrering af kemiske stoffer. Producent-erklaering paa anmodning.
- EN 50525. Europaeisk standard for fleksible kabler i lavspaending. Relevant for kabelbeskyttelse hvor slangen rummer EN 50525-kvalificerede kabler.
- VDE 0282. Tysk standard for fleksible kabler. Relevant ved tysk-marked-installationer.
- ISO 9001:2015. Kvalitetsledelsessystem hos producenten. Sikrer at hver charge folger samme specifikation.
- EN 13501-1. Europaeisk klassifikation af byggevarer mht. brand-egenskaber. Slangen er ikke specifikt brand-klassificeret; PUR-coatingen er ikke flammehaemmende.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
METAL HOSE Agraff PUR 151 AD bruges hvor robust kabelbeskyttelse skal kombineres med IP 68-tæthed - typisk i industrielle installationer hvor mekanisk slid, fugt og hyppig boejning kraever en metallisk konstruktion med plast-coating.
Elektriske installationer og automation udgoer hovedmarkedet. Switch-cabinets, kontrol-skabe og PLC-installationer bruger slangen til at beskytte signal- og strom-kabler mellem kabinet-vaeg og bevaegelige elementer. Agraff-konstruktionen tillader hyppige boejninger (typisk milliontal cykler over levetid) uden at kabel-isoleringen lider, og PUR-coatingen sikrer IP 68-tæthed selv om kabinetterne aabnes regelmaessigt.
Robotter og fleksibel automation er sekundaere markeder. Svejserobotter og pick-and-place-maskiner har bevaegelses-armer der over arbejdsdagen boejer slangen tusindevis af gange. Agraff-konstruktionen er specifikt designet til denne brug-fall: falsene tillader bevaegelse uden at staal-baandet braekker, og PUR-coatingen begraenser slid mellem slange og maskinens kabinet.
Marine og udendoers-installationer bruger slangen til kabelbeskyttelse hvor IP 68 er pligtig pga. saltvand, regn eller hoejtryk-rengoering. Den galvaniserede staal-kerne modstaaer korrosion langt bedre end almindelig staal, og PUR-coatingen er UV-bestandig nok til kontinuerlig udendoers-eksponering i moderate klimaer.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen kan suppleres med kortere stykker eller flere ruller efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Hvad er en 'Agraff'-konstruktion?
Agraff er en metalslange-konstruktion hvor staal-baandet er foldet i et S-formet profil og falset sammen rundt om sig selv hen ad slangens laengde. Konstruktionen giver hoej fleksibilitet uden at miste mekanisk styrke - slangen kan boejes flere gange i arbejdet uden at falsene aabnes. PROTAPE Agraff PUR 151 AD har desuden et PUR-coating udvendigt der oeger IP-tæthed til IP 68 og giver mekanisk slid-modstand.
Hvilken temperatur taaler slangen?
Driftstemperaturen er -40 til +90 grader C kontinuerligt med kortvarig peak op til +125 grader C. Det er PUR-coatingens begraensning - selve metal-kernen kan haandtere langt hoejere temperaturer (datasheettets paastand om 600 grader C refererer til metal-kernen alene, ikke det samlede produkt). Til kontinuerligt +600 grader C-anvendelser anbefaler vi en VA-variant uden plast-coating.
Hvad betyder IP 68?
IP 68 er den hoejeste IP-klassifikation i EN/IEC 60529 - tæt mod stoev og kontinuerlig nedsenkning i vand. PUR-coatingen er det der giver IP 68; den indre metalkerne ville alene kun give IP 40. IP 68 betyder slangen kan installeres i marine- og udendoers-anvendelser, i fugtige zoner og hvor regelmaessig hoejtryk-rengoering forventes.
Hvor mange dimensioner findes serien?
3 dimensioner: ID 13, 17 og 22 mm med tilsvarende nominal-bredde for koblinger paa 17, 21 og 27 mm. Standard pakke-laengde er 50 m per rulle. Til andre dimensioner anbefaler vi alternative metal-hose-varianter i Agraff-VA, PVC- eller standard-metalhose-familien.
Hvad bruges 'nominal width connecting parts' til?
Det er den effektive yderdimension til kobling-tilslutning. Agraff-konstruktionen har ikke en glat ydre overflade - falsene gor at den faktiske 'lokal' yderdiameter varierer langs slangen. 'Nominal width connecting parts' er den dimension som standard-koblinger og fittings er optimeret til. Naar du vaelger koblinger, skal de matche denne dimension, ikke ID'en.
Er slangen velegnet til ATEX-installationer?
Slangen har INGEN eksplicit ATEX-erklaering paa factsheettet. Metal-konstruktionen er dog naturligt elektrisk konduktiv (det er metal!), saa hvis kabel-installationen er korrekt jordforbundet, fungerer slangen som en konduktiv afskaerming. Til formel ATEX-kvalifikation anbefaler vi at konsultere installatoeren - factsheettet noterer 'Explosion hazard areas' under anvendelser, hvilket antyder at producenten anser slangen for kvalificeret, men der er ikke en eksplicit ATEX 2014/34/EU-erklaering.
Hvilke koblinger anbefales?
Standard kabelfittings (PG- eller M-gevind) der matcher nominal-bredde for connecting parts. Brass eller rustfrit staal-koblinger anbefales til IP 68-anvendelser. Vi monterer typisk fittings paa slangen efter aftale - send os en konfiguration, saa raadgiver vi om koblings-valg.
Hvor laenge holder slangen?
Slangens levetid afhaenger af miljoeet. I tørre indendoers-installationer kan PUR-coatingen holde 10+ aar. I udendoers-installationer med UV-eksponering eller hyppig boejning er levetiden typisk 5-7 aar. Naar PUR-coatingen begynder at vise sproedhed (typisk synlige revner), skal slangen udskiftes for at bevare IP 68. Den indre Agraff-metal-kerne har en betydelig laengere levetid end coatingen.
