Højtemperatur · op til +150 °C

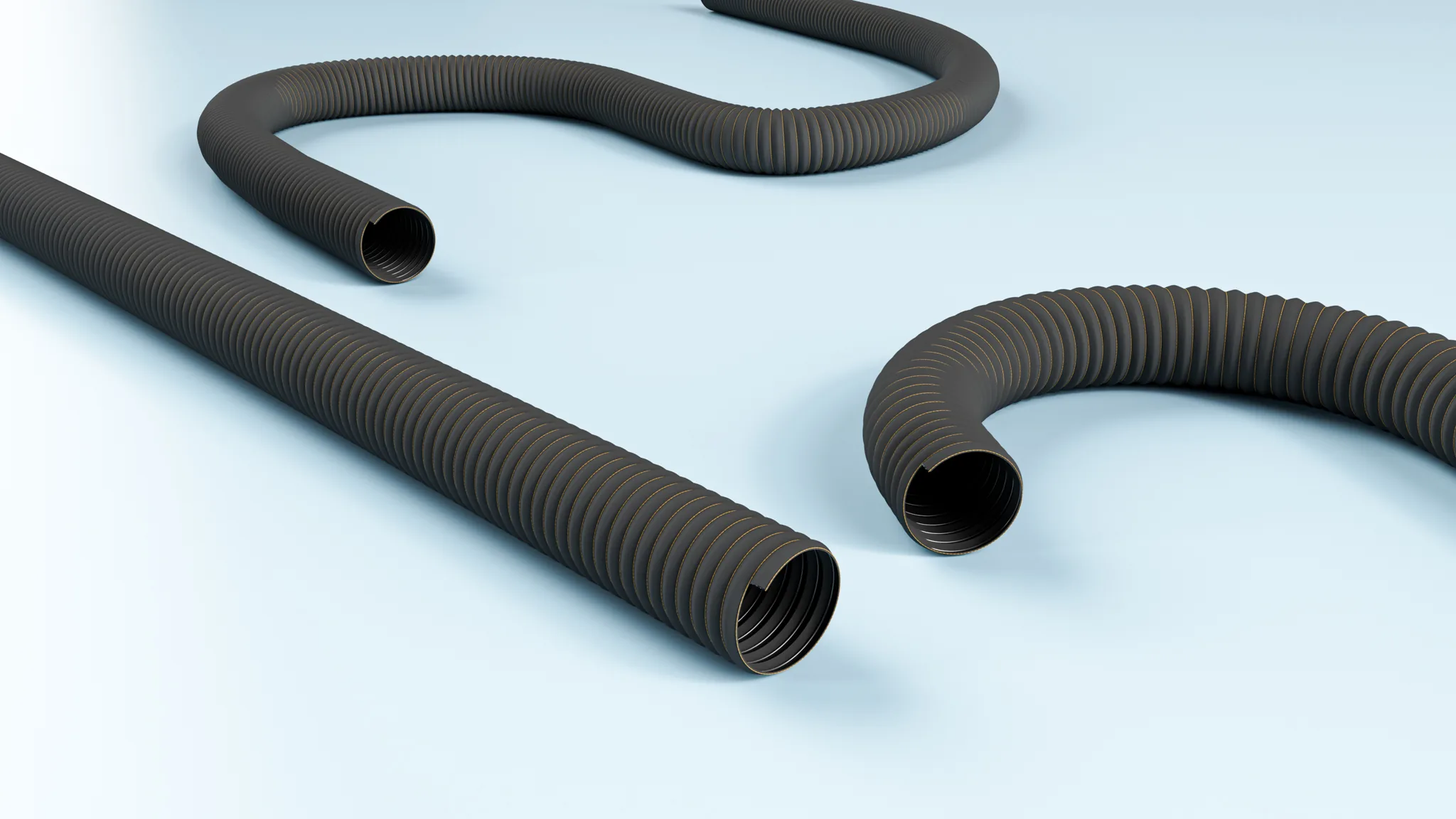

NEO 390 ONE
NEO 390 ONE er den enkelt-lags neopren-slange til varme og kolde gasser. Hojfleksibel og varmebestandig op til 150 grader C, ideel til hot-air-toerring, koling og klimaanlaeg i bilindustri.
- -40 til +150 C
- Robust
- Hojfleksibel
- REACH/RoHS
- Industriel
- Specialiseret
Hvorfor denne slange?
NEO 390 ONE er konstrueret til en specifik anvendelse hvor materiale og temperaturkapacitet skal matche behovet. Neopren (CR-gummi) er valgt fordi det giver den rigtige balance mellem fleksibilitet, kemikaliebestandighed og temperaturkapacitet.
Kontinuerlig industriel drift udsattter slangen for daglige tryk-cykler, mekanisk slid og temperaturvariation. Forskellen til en standard-slange ligger i materialets formulering og forstaerkningens dimensionering.
I daglig brug er slangens livscyklus 5-10 aar afhaengig af belastning. Forebyggende vedligeholdelse med aarlig inspektion forlaenger levetiden.
Hvor bruges den?
NEO 390 ONE anvendes typisk i industriel kontekst hvor en standard-slange ikke kan klare belastningen. Specifik anvendelse afhaenger af variant - se intro for detaljer.
Slangen monteres typisk mellem en kilde og en destination via metal- eller polymer-koblinger. Vi raadgiver om dimensionering og koblinger.
Industriel installation kraever ofte tryk-test ved idriftsaettelse og aarligt derefter. Det dokumenteres i installation-historikken.
I daglig tale kaldes NEO for neopren-slange eller hot-air-slange.
Tekniske specifikationer
Specifikationerne er gaeldende per fabrikantens factsheet.
| Materiale | Neopren (CR-gummi) |
|---|---|
| Farve | sort |
| Temperatur | -40 til +150 grader C |
| Tryk-klasse | Se dimensionstabel |
| Konstruktion | Neopren (CR-gummi) med forstaerkning |
Dimensioner og bestilling
Dimensionstabellen viser de standardvarianter slangen produceres i.
| Indre Ø |
Ydre Ø |
Arbejdstryk |
Vakuum |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|
| 13 | 15 | 1,8 | 0,58 | 9 | 4 | 0,05 | 4 | 39000130000 |
| 19 | 21 | 1,8 | 0,58 | 12 | 4 | 0,08 | 4 | 39000190000 |
| 22 | 24 | 1,8 | 0,58 | 13 | 4 | 0,09 | 4 | 39000220000 |
| 25 | 29 | 1,5 | 0,58 | 17 | 4 | 0,12 | 4 | 39000250000 |
| 32 | 35 | 1,5 | 0,58 | 19 | 4 | 0,13 | 4 | 39000320000 |
| 38 | 42 | 1,5 | 0,58 | 23 | 4 | 0,17 | 4 | 39000380000 |
| 41 | 45 | 1,5 | 0,57 | 25 | 4 | 0,18 | — | 39000410000 |
| 45 | 48 | 1,5 | 0,56 | 26 | 4 | 0,19 | 4 | 39000440000 |
| 51 | 55 | 1,5 | 0,5 | 30 | 4 | 0,25 | 4 | 39000510000 |
| 55 | 59 | 1,3 | 0,5 | 32 | 12 | 0,27 | — | 39000550000 |
| 57 | 61 | 1,3 | 0,5 | 33 | 4 | 0,28 | 4 | 39000570000 |
| 65 | 67 | 1,3 | 0,5 | 36 | 4 | 0,3 | 4 | 39000630000 |
| 70 | 74 | 1,2 | 0,5 | 39 | 4 | 0,4 | 4 | 39000700000 |
| 76 | 80 | 1,1 | 0,39 | 42 | 4 | 0,41 | 4 | 39000760000 |
| 80 | 84 | 1,1 | 0,39 | 44 | 4 | 0,43 | 4 | 39000800000 |
| 83 | 87 | 1,1 | 0,39 | 46 | 4 | 0,47 | 4 | 39000830000 |
| 90 | 93 | 1,1 | 0,38 | 49 | 4 | 0,5 | 4 | 39000890000 |
| 95 | 99 | 1,1 | 0,38 | 52 | 4 | 0,54 | 4 | 39000950000 |
| 102 | 106 | 1,1 | 0,3 | 55 | 4 | 0,57 | 4 | 39001020000 |
| 108 | 113 | 1 | 0,3 | 59 | 4 | 0,68 | 4 | 39001080000 |
| 114 | 119 | 1 | 0,3 | 62 | 4 | 0,73 | 4 | 39001140000 |
| 121 | 126 | 0,9 | 0,29 | 66 | 4 | 0,76 | 4 | 39001210000 |
| 127 | 132 | 0,9 | 0,21 | 69 | 4 | 0,81 | 4 | 39001270000 |
| 140 | 145 | 0,9 | 0,2 | 75 | 4 | 0,89 | 4 | 39001400000 |
| 152 | 157 | 0,8 | 0,18 | 81 | 4 | 1,05 | 4 | 39001520000 |
| 160 | 165 | 0,7 | 0,16 | 85 | 4 | 1,1 | — | 39001600000 |
| 165 | 170 | 0,7 | 0,15 | 88 | 4 | 1,15 | — | 39001650000 |
| 180 | 183 | 0,6 | 0,14 | 94 | 4 | 1,21 | 4 | 39001780000 |
| 203 | 208 | 0,6 | 0,1 | 107 | 4 | 1,38 | 4 | 39002030000 |
| 254 | 259 | 0,4 | 0,1 | 132 | 4 | 1,65 | 4 | 39002540000 |
| 305 | 310 | 0,1 | 0,07 | 158 | 4 | 2 | 4 | 39003050000 |
Felter uden vaerdi er ikke specificeret i fabrikantens factsheet. Tryk-vaerdier er anbefalede arbejdsgraenser. Boejeradius er maalt langs slangens inderside.
Standarder og overensstemmelse
Slangen er fremstillet i overensstemmelse med foelgende standarder.
- EN ISO 1307:2008. Europaeisk standard for trykslanger af gummi til generelle applikationer.
- EN 12115. Gummi- og termoplast-trykslange standard.
- RoHS-direktivet (2011/65/EU). Begraensning af farlige stoffer; producenterklaering foreligger.
- REACH (EC 1907/2006). Registrering af kemiske stoffer.
- ISO 9001. Producentens kvalitetsledelsessystem er certificeret.
- EN ISO 8031. Maaling af elektrisk modstand i gummislanger.
- DIN 4815. Korrugerede industri-slanger (specifikt for korrugerede varianter).
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
NEO 390 og SIL 391-serierne er hojtemperatur-slanger til hot-air- og koling-anvendelser. NEO i neopren (op til 150 grader C), SIL i silikone (op til 280 grader C).
Hot-air-toerring er en af de mest temperaturudsattte applikationer i industri. Granulat-toerring foer formstoebning kraever 100-150 grader C luft, mens visse hojtemperatur-processer kraever 200-280 grader C. NEO og SIL daekker hele spektret.
Neopren-vaegens elastiske egenskaber er bibeholdt op til 150 grader C - over det niveau begynder materialet at haerdne. Silikone bevarer elasticitet helt op til 280 grader C, hvilket goer det det foretrukne materiale i pharma og clean rooms.
ONE-varianterne er enkelt-lags og lettere; TWO-varianterne er dobbelt-lags med oeget tryk- og slidstyrke. Vaelg variant efter den faktiske mekaniske belastning i applikationen.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til onskede laengder. Standard-rullelaengderne kan suppleres med kortere stykker eller kontinuerte ruller efter aftale.
Hos Particulair raadgiver vi gerne om koblinger og dimensionering. Send os din anvendelses-skitse, saa vurderer vi den rigtige variant.
Ofte stillede spørgsmål
Hvad er forskellen paa NEO og SIL?
NEO 390 er neopren-slange (CR-gummi), egnet til 150 grader C. SIL 391 er silikone, egnet til 280 grader C. Vaelg efter den hojeste temperatur slangen vil moede - silikone giver dobbelt saa hoj temperatur men er dyrere.
Hvad betyder ONE og TWO?
ONE = enkelt-lags konstruktion, lettere og mere fleksibel. TWO = dobbelt-lags konstruktion, hojere tryk- og slidstyrke. Vaelg ONE til normale hot-air-anvendelser, TWO til kraevende industrielle eller hoejtryks-anvendelser.
Kan NEO/SIL bruges til vaedske-transport?
Begge serier er primaert beregnet til gas/luft. SIL kan haandtere visse vaedsker hvis de er kompatible (f.eks. fortyndede saebevandsoploesninger). Til kontinuerlig vaedske-transport skal en specifik vaedske-slange vaelges.
Hvilke standarder lever NEO/SIL op til?
Begge serier er konstrueret iht. EN ISO 1307 (gummi-trykslanger). SIL har desuden FDA 21 CFR 177 og EU 1935/2004 overvejet for foedevarekontakt. NEO har TRGS 727-vurdering for visse industri-anvendelser.
Hvilke koblinger anbefales?
Til hojtemperatur-anvendelse anbefales metal-koblinger (rustfrit staal eller messing) - plast-koblinger kan smelte ved temperaturer naer slangens overgraense. Boertelbaand i rustfrit staal er almindeligt valg.
Hvor laenge holder NEO/SIL?
Levetiden afhaenger af temperaturbelastning. Ved kontinuerlig drift naer den oevre temperaturgraense (150 grader C for NEO, 280 grader C for SIL) ses 2-5 aars levetid. Ved milde temperaturer (under halvdelen af graensen) kan slangen holde 10-15 aar.
Er silikone foedevaregodkendt?
SIL 391-serien har komponenter der lever op til FDA 21 CFR 177 og EU 1935/2004 for foedevarekontakt. Specifik godkendelse for det enkelte produkt fremgaar af factsheettet. NEO 390-serien er IKKE foedevaregodkendt.
Kan slangen leveres i andre laengder?
Ja - standard-rullelaengderne kan suppleres med kortere stykker eller kontinuerte ruller efter aftale. Vi raadgiver om kompatible koblinger til hot-air-anvendelser.
