Højtemperatur · op til +180 °C
NORFLEX SIL 448

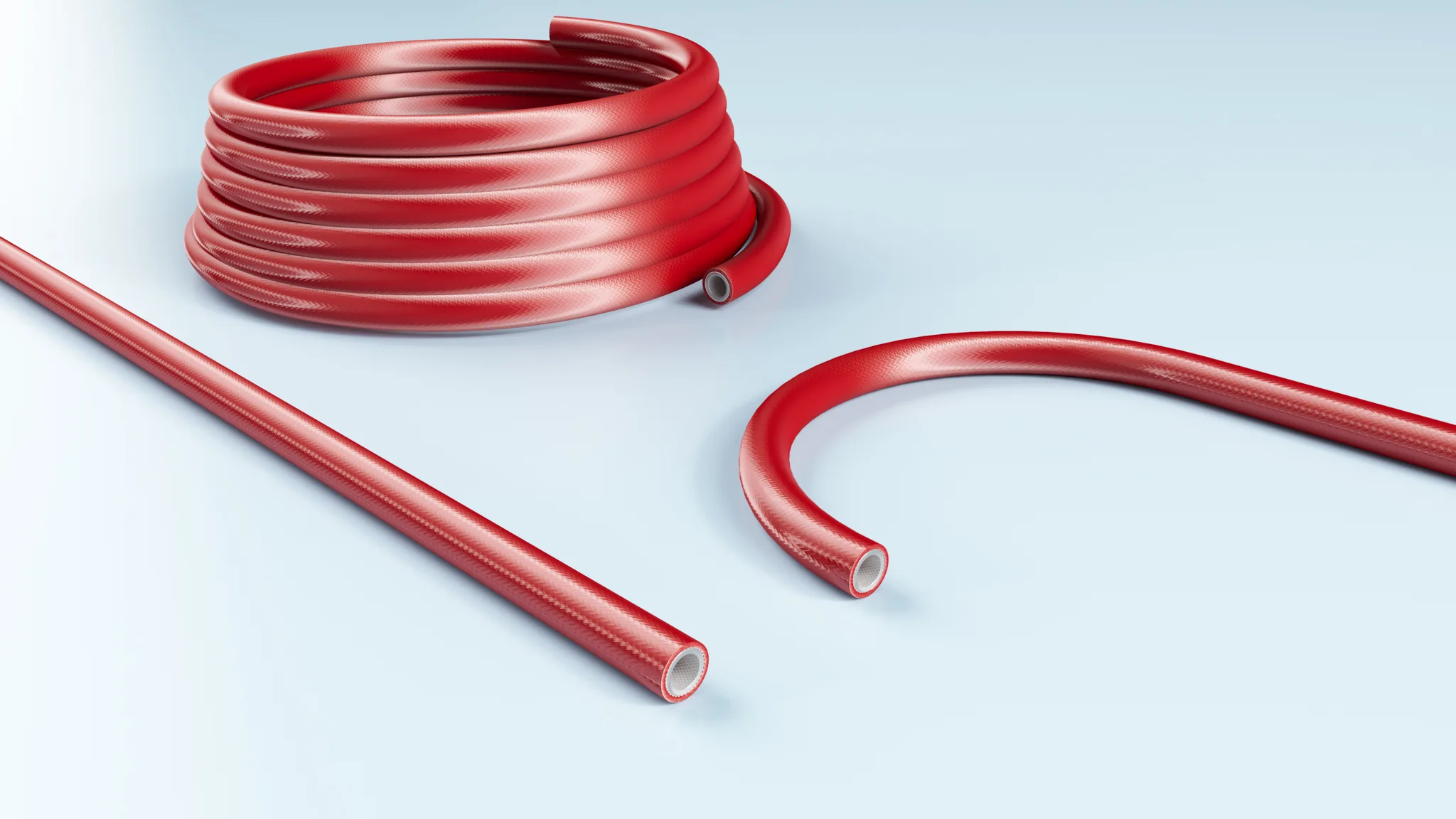

NORFLEX SIL 448 er en hoejfleksibel, fabric-reinforced silikone-trykslange til foedevare- og pharma-anvendelser hvor saavel hoeje temperaturer som tryk-rating er paaegt. Slangen er crush-bestandig og kompatibel med damp-rengoering (SIP) ved op til +180 grader C. Tekstil-plies-armering giver tryk-rating fra 6 bar til 16 bar afhaengig af dimension - en distinctive egenskab i foedevare-grad silikone-portfoljen. Den rode ydercoating signalerer trykslange, og transparent indvendig overflade tillader visuel inspektion. Bruges typisk til hose-pumpe, dosing, beverage filling og hojtemperatur foedevare-/pharma-procesintensitet.
- -60 til +180 C
- 6-16 bar
- Tekstil-plies
- Foedevare-grad
- Crush-bestandig
- Hose-pumpe
Hvorfor denne slange?
Tekstil-plies-armering er det centrale design-feature i SIL 448. Modsat SIL 408 (uden specifik tryk-rating) er 448 specifikt forstaerket til hojtryks-anvendelser. Tekstil-armeringen modstaaer cyklisk traek-belastning og hjaelper med at forhindre at slangen straekker sig under tryk. Det er en konstruktion der er specifik til hose-pumpe og dosing-applikationer.
Silikone-foringen er noeglen til SIL 448's hoejtemperatur-bestandighed. Modsat PUR (begraenset til ca. +90 grader C) eller PVC (begraenset til ca. +60 grader C) kan silikone haandtere kontinuerligt op til +180 grader C uden materialmaessigt nedbrydning. SIP-kompatibilitet er en direkte konsekvens af silikone's varme-bestandighed.
Den rode ydercoating er ikke kosmetisk - det er en industri-konvention for tryk-rated foedevare-slanger. Modsat transparente eller hvide slanger (typisk uden tryk-rating) signalerer rod farve umiddelbart at slangen er rated til hojtryks-anvendelser. Det er en sikkerheds- og praktisk-orienteret design-valg.
Hvor bruges den?
Hose-pumpe-installationer i pharma- og foedevare-faciliteter bruger slangen som primaer pumpe-element. Slangen er specifikt designet til denne brug - tekstil-armering modstaaer cyklisk kompression, og silikone-foringen er kemisk neutral mod de pumpede medier.
Dosing- og beverage-filling-faciliteter bruger slangen til praecis vaedske-distribution. 6-16 bar tryk-rating er rigeligt til de fleste dosing-pumpe-systemer, og SIP-kompatibilitet sikrer at slangen kan rengoeres mellem produktbatches uden at miste integritet.
Mejeri-faciliteter bruger slangen til varm-maelke-haandtering og pasteuriseringsanlaeg. Den brede temperatur-omraade og hojtryks-rating i en enkelt slange gor SIL 448 til en standard-loesning der erstatter flere specialiserede slanger.
I daglig tale kaldes slangen ogsaa for SIL 448, foedevare-trykslange eller silikone-hose-pumpe-slange.
Tekniske specifikationer
Slangens noegle-specifikationer er kort opsummeret nedenfor. Tekstil-plies-armering giver SIL 448 en tryk-rating som SIL 408 ikke har - en distinctive egenskab i foedevare-grad silikone-portfoljen.
| Materiale | Foedevare-grad silikone (inder og ydre) |
|---|---|
| Forstaerkning | Tekstil-plies |
| Farve | Transparent indre, rod ydre |
| Temperaturomraade | -60 til +180 grader C |
| Arbejdstryk | 6-16 bar (afhaengig af dimension) |
| Vaegtykkelse | 2.5-4.5 mm afhaengig af dimension |
| Crush-bestandig | Ja (hose-pumpe-egnet) |
| SIP-rengoering | Damp op til +180 grader C kortvarigt |
| Standardrullelaengde | 25 m |
| Producent-SKU | 4480000 |
Dimensioner og bestilling
Tabellen viser slangens 9 standard-dimensioner. Trykket falder gradvist med dimension fra 16 bar paa 3 mm til 6 bar paa 19 mm. Vaegtykkelse oeger samtidig fra 2.5 mm til 4.5 mm.
| Indre Ø |
Ydre Ø |
Vægtykkelse |
Arbejdstryk |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|
| 3 | 8 | 2,5 | 16 | 24 | 25 | 0,06 | 25 | 44890300000 |
| 4 | 9 | 2,5 | 15 | 33 | 25 | 0,07 | 25 | 44890400000 |
| 5 | 11 | 3 | 13 | 33 | 25 | 0,09 | 25 | 44890500000 |
| 6 | 12 | 3 | 12 | 37 | 25 | 0,1 | 25 | 44890600000 |
| 8 | 14,4 | 3,2 | 10 | 41 | 25 | 0,15 | 25 | 44890800000 |
| 10 | 17 | 3,5 | 9 | 45 | 25 | 0,18 | 25 | 44891000000 |
| 13 | 21 | 3,5 | 8 | 64 | 25 | 0,22 | 25 | 44891300000 |
| 16 | 25 | 4,5 | 7 | 72 | 25 | 0,3 | 25 | 44891600000 |
| 19 | 28 | 4,5 | 6 | 81 | 25 | 0,4 | 25 | 44891900000 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er kvalificeret iht. de generelle europaeiske kvalitets-standarder for industri-slanger.
- RoHS-direktivet (2011/65/EU). Begraensning af farlige stoffer.
- REACH (EC 1907/2006). Registrering af kemiske stoffer.
- EN ISO 1307:2008. Europaeisk standard for gummi- og termoplastslanger til generel anvendelse.
- FDA 21 CFR 177.2600. Amerikansk FDA-godkendelse for foedevarekontakt-elastomerer. Slangens silikone-formulering er typisk FDA-kvalificeret men factsheettet specificerer ikke eksplicit testning.
- EU 1935/2004. Foedevarekontakt-foroldning.
- ISO 9001:2015. Kvalitetsledelsessystem hos producenten.
- BGW recommendation. Tysk Bundesgesundheitsamt-anbefaling for foedevarekontakt-elastomerer.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
NORFLEX SIL 448 bruges hvor en hojtryk- og hojtemperatur-foedevare-slange er paaegt - typisk i hose-pumpe-installationer, dosing-systemer og hojtemperatur procesintensitet i foedevare og pharma.
Hose-pumpe-installationer er hovedmarkedet. Hose-pumper komprimerer slangen rytmisk for at flytte medie - en applikation der kraever crush-bestandig konstruktion. Tekstil-plies-armering forhindrer revnedannelse under cyklisk kompression, og silikone-materialets neutralitet sikrer at det pumpede medie ikke paavirkes af kontakt.
Dosing-systemer i pharma og foedevare bruger slangen til praecis vaedske-distribution under tryk. Tryk-rating 6-16 bar daekker de fleste dosing-pumpe-systemer, og SIP-kompatibilitet er typisk paaegt i pharma-anvendelser hvor revalidering kraever sterile installationer.
Beverage filling og mejeri-anvendelser bruger slangen til varme-vaedske-distribution under tryk. Pasteurisering ved 90-130 grader C, UHT-behandling og varm-tapping er alle anvendelser hvor saavel temperatur som tryk-rating er kritisk.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen kan suppleres med kortere stykker eller flere ruller efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Hvad goer NORFLEX SIL 448 anderledes end andre SIL-slanger?
SIL 448 er den fabric-reinforced trykslange-version i SIL-familien. Sammenlignet med SIL 408 (foedevare-grad uden tryk-rating) har 448 specifik arbejdstryk-rating fra 6 bar til 16 bar afhaengig af dimension. Tekstil-plies-armering giver hojere trykbestandighed, og rod ydercoating er en industri-konvention for trykslanger.
Hvor hoej temperatur taaler slangen?
-60 til +180 grader C kontinuerligt - samme som SIL 408. Silikone er det specifikke materiale der gor disse temperaturer mulige uden materialmaessig nedbrydning. Kombineret med tekstil-plies-armering kan slangen haandtere baade hoeje temperaturer og hoejt tryk simultant.
Hvor mange dimensioner findes serien?
9 dimensioner fra ID 3 mm til 19 mm. Tryket falder gradvist med dimension: 16 bar paa 3 mm-versionen, faldende til 6 bar paa 19 mm-versionen. Vaegtykkelsen oeger samtidig fra 2.5 mm til 4.5 mm. Standardrullelaengde er 25 m paa hele serien.
Hvilken farve har slangen?
Transparent inder roer, rod ydercoating. Den rode farve er en industri-konvention for tryk-rated foedevare-slanger - let synlig som en advarselsmarkoer mod laekager og som visuel identifikation i installationer med flere slange-typer. Den transparente inder roer tillader visuel inspektion af medie-passage.
Er slangen velegnet til hose-pumpe-anvendelser?
Ja - factsheettet noterer eksplicit hose pumps som anvendelse. Crush-bestandig konstruktion er paaegt for hose-pumper hvor slangen komprimeres rytmisk af pumpe-elementet. Tekstil-plies-armering forhindrer at vaeggen revnedanner under cyklisk kompression.
Hvilke koblinger anbefales?
Til 6-16 bar arbejdstryk anbefales metal-presklemmer eller hygiejne-koblinger med tryk-rating (Tri-Clamp, mini-DIN). Standard slangeklemmer (boertelbaand) er IKKE tilstraekkelige til hojtryks-anvendelser. Vi monterer typisk koblinger paa slangen efter aftale.
Er slangen velegnet til foedevarekontakt?
Ja - silikone-foringen er foedevare-grad, og slangen bruges i foedevare- og pharma-industrier. Factsheettet specificerer dog ikke eksplicit EU 10/2011 eller FDA-test-betingelser. Til formel EU 10/2011-godkendelse anbefaler vi specifikke food-grade-slanger (BARDUC, MILKCORD).
Kan slangen rengoeres med damp?
Ja - silikone-foringen taaler damp ved op til +180 grader C kortvarigt, hvilket gor slangen kompatibel med standard SIP (Sterilisation In Place)-rengoerings-procedurer. Det er kritisk i pharma- og mejeri-anvendelser hvor SIP er en daglig procedure.
