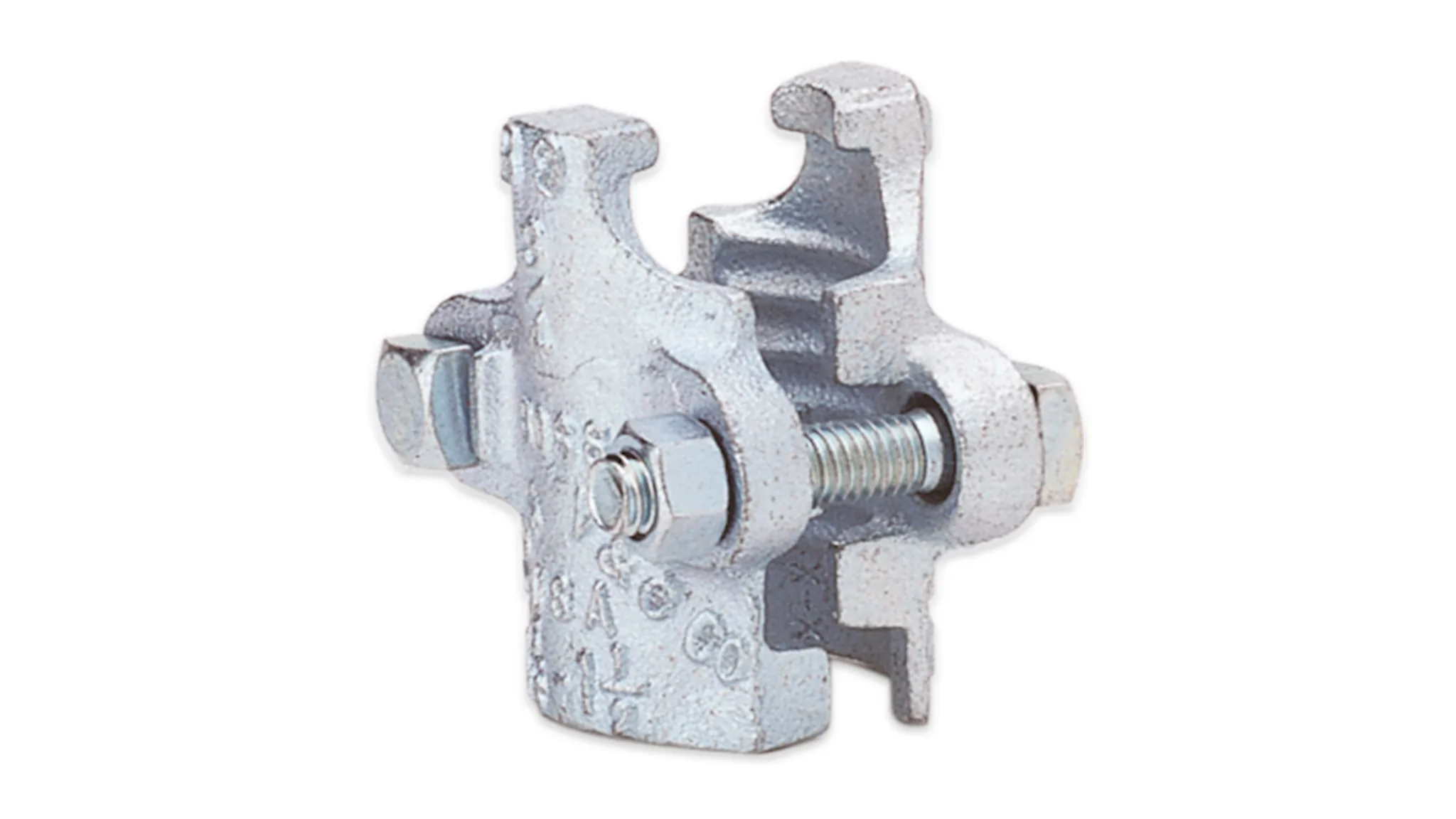

Obejma zabezpieczająca BOSS do pary

Obejma zabezpieczająca BOSS została opracowana, aby zabezpieczyć złącza BOSS do węży parowych (SKU 5410/5411) przed rozłączeniem pod wysokim ciśnieniem pary. Konstrukcja ma 2 pazury zabezpieczające, które wczepiają się w zewnętrzną powierzchnię węża i zapobiegają jego zsunięciu nawet wtedy, gdy zacisk śrubowy złącza zawiedzie. Materiał to ocynkowana stal kuta, kombinacja wytrzymująca ekspozycję na parę o wysokich parametrach bez korozji. Maksymalna temperatura 210°C odpowiada zakresowi złącza parowego BOSS. Stosowana jako obowiązkowe zabezpieczenie dodatkowe w browarach, farmacji i procesach przemysłowych, w których instalacja parowa nie może zawieść.

Pobierz kartę techniczną (PDF)

2 kły zabezpieczające Ocynkowany Maks. 210°C Zabezpieczenie dodatkowe
  • Stal kuta
  • 2 kły zabezpieczające
  • Instalacja parowa
  • System BOSS
  • Ocynkowany
  • Maks. 210°C

Specyfikacja techniczna

Najważniejsze parametry produktu podsumowano krótko poniżej.

Typ Obejma zabezpieczająca do węża parowego
Kły zabezpieczające 2
Materiał Ocynkowana stal kuta
Maks. temperatura pary 210°C
Zastosowanie Dodatkowe zabezpieczenie złącza parowego BOSS
Normy RoHS + REACH
SKU producenta 5420

Wymiary i zamawianie

Tabela przedstawia standardowe wymiary obejmy zabezpieczającej BOSS do pary.

Wymiary i numery artykułów dla Obejma zabezpieczająca BOSS do pary
Ø wewn.
[mm]		 Ø zewn.
[mm]		 Masa
[kg/m]		 Nr artykułu
25330,25420025000
32420,275420032000
38500,355420038000

Każdy wymiar ma własny numer artykułu u producenta.

Najczęściej zadawane pytania

Po co dodatkowe zabezpieczenie?

Instalacje parowe pracujące przy wysokich ciśnieniach i temperaturach są szczególnie narażone na awarię złącza wskutek rozszerzalności cieplnej, drgań i uderzeń pary. Pojedyncze zamknięcie nie zapewnia wystarczającego bezpieczeństwa: pazury zabezpieczające stanowią dodatkowe zabezpieczenie mechaniczne, które wchodzi w ściankę węża i zapobiega rozłączeniu nawet w razie awarii zamknięcia głównego. W zastosowaniach browarniczych i farmaceutycznych jest to obowiązkowe.

Do jakich złączy?

Obejma zabezpieczająca BOSS jest zaprojektowana specjalnie do złączy parowych BOSS (SKU 5410/5411). Wymiar obejmy odpowiada króćcowi złącza.

Czy sprzedawany osobno?

Tak, każdy wymiar ma własny numer artykułu. W sprawie wstępnie zmontowanych zestawów węży parowych ze złączem BOSS i obejmą zabezpieczającą na obu końcach prosimy o kontakt.
