Węże do cieczy
NORPLAST® PVC 388 ASPIR PVC

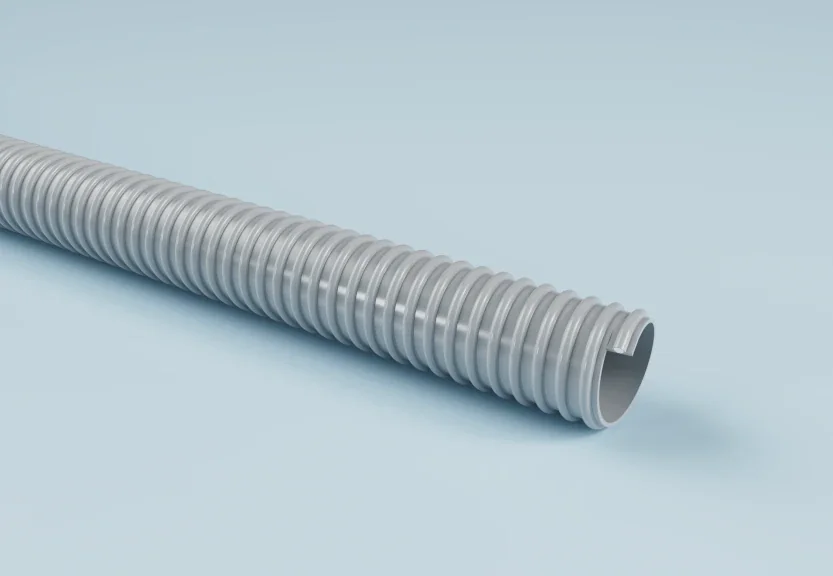

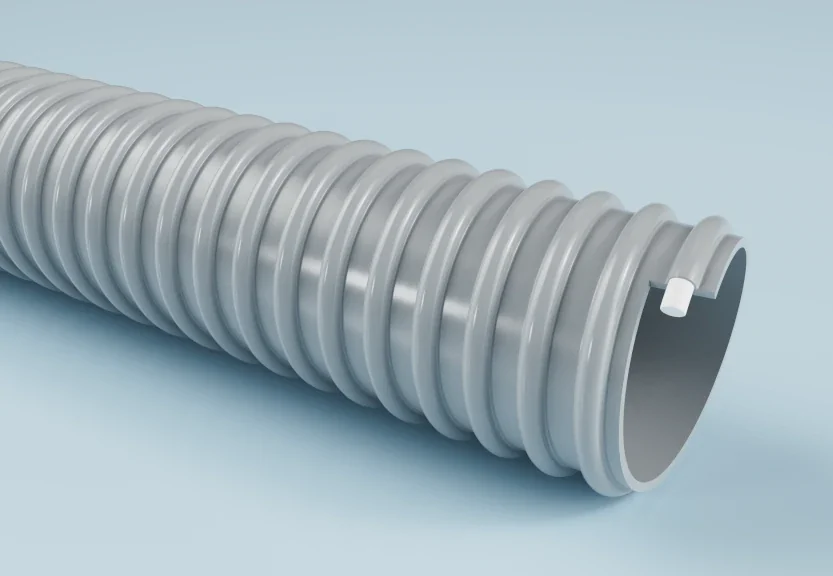

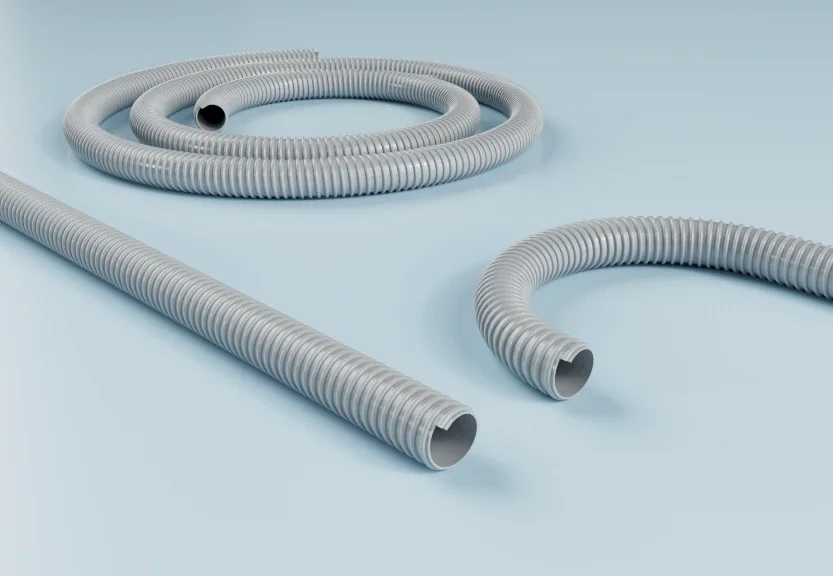

NORPLAST® PVC 388 ASPIR PVC to szary wąż ssawno-tłoczny ze spiralą z twardego PVC, gładkim wnętrzem i karbowaną powierzchnią zewnętrzną. Producent opisuje go jako elastyczny w niskich temperaturach do −15°C i odpowiedni do rolnictwa oraz systemów podciśnieniowych. Normalny zakres temperatur wynosi od −15 do +60°C. Wąż jest dostępny w dziewięciu rozmiarach o średnicy wewnętrznej od 25 do 102 mm.
Pobierz kartę techniczną (PDF)
- Gładkie wnętrze
- Od −15 do +60°C
- Spirala z twardego PVC
- Gaz, pył, ciecz
- Do 50 m
- Cięcie na wymiar
Dlaczego ten wąż?
NORPLAST® PVC 388 ASPIR PVC ma spiralę z twardego PVC, gładkie wnętrze i karbowaną powierzchnię zewnętrzną. Producent opisuje go jako elastyczny w niskich temperaturach do −15°C.
Normalny zakres temperatur wynosi od −15 do +60°C, a wąż można stosować do gazów, pyłów, cieczy i ciał stałych.
Gdzie znajduje zastosowanie
Producent wymienia nawadnianie, nawozy, ciecze i proszki, materiały sypkie, granulaty, gazy, insektycydy i przewody podciśnieniowe.
Formalna nazwa to NORPLAST® PVC 388 ASPIR PVC.
Specyfikacja techniczna
Specyfikacje są aktualne na dzień 30 października 2026 r. i pochodzą z karty technicznej producenta. Pola bez wartości nie są podane przez producenta.
| Spirala | Twarde PVC |
|---|---|
| Kolor | Szary |
| Wnętrze | Gładkie |
| Powierzchnia zewnętrzna | Karbowana |
| Transportowane media | Gaz, pył, ciecz, ciała stałe |
| Zakres temperatur | Od −15°C do +60°C |
| SKU producenta (grupa modeli) | 4521 |
Wymiary i zamawianie
Tabela przedstawia rozmiary standardowe z karty technicznej producenta. Pola bez wartości (myślnik) nie są podane.
| Ø wewn. |
Ø zewn. |
Grubość ścianki |
Podciśnienie |
Promień gięcia |
Maks. długość |
Masa |
Nr katalogowy |
|---|---|---|---|---|---|---|---|
| 25 | 31,9 | 3,45 | 0,7 | 37,5 | 50 | 0,27 | 4521025000 |
| 32 | 39,4 | 3,7 | 0,6 | 48 | 50 | 0,35 | 4521032000 |
| 38 | 46 | 4 | 0,6 | 57 | 50 | 0,44 | 4521038000 |
| 51 | 61,4 | 5,2 | 0,55 | 76,5 | 50 | 0,78 | 4521050000 |
| 60 | 70 | 5 | 0,5 | 90 | 50 | 0,85 | 4521060000 |
| 63 | 73,4 | 5,2 | 0,5 | 94,5 | 50 | 1,14 | 4521063000 |
| 76 | 87,6 | 5,8 | 0,4 | 114 | 50 | 1,1 | 4521075000 |
| 80 | 92,4 | 6,2 | 0,4 | 120 | 50 | 1,65 | 4521080000 |
| 102 | 116,8 | 7,4 | 0,3 | 153 | 50 | 1,92 | 4521100000 |
Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom.
Normy i zgodność
Wąż jest udokumentowany w następującym zakresie:
- REACH (WE 1907/2006) i RoHS 2011/65/UE. Producent posiada deklaracje zgodności, które można pobrać w sekcji Dokumentacja.
Producent nie podaje rezystancji elektrycznej węża, dlatego nie wolno go stosować do pyłów palnych.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Choć ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dostarczają przydatnej wiedzy o rezystancji elektrycznej i bezpieczeństwie przemysłowym. Ma to znaczenie, jeśli wąż zostanie później połączony z urządzeniami elektrycznymi lub będzie używany w środowiskach mieszanych:
Niewidzialne najsłabsze ogniwo
Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.
Branże, w których jest stosowany
Wąż stosuje się w:
Rolnictwie i systemach podciśnieniowych.
Długości i zestawy na zamówienie
Wąż można przyciąć na wymiar i skompletować ze złączami. Doradzamy w doborze połączeń, aby wąż pasował do instalacji.
Najczęściej zadawane pytania
Jakie ciśnienie robocze wytrzymuje wąż?
Karta techniczna producenta podaje podciśnienie dla każdego rozmiaru, ale nie podaje ciśnienia roboczego. Prosimy o kontakt, a wyjaśnimy to dla konkretnego zastosowania.
