Chemoodporne
CP HYP 450

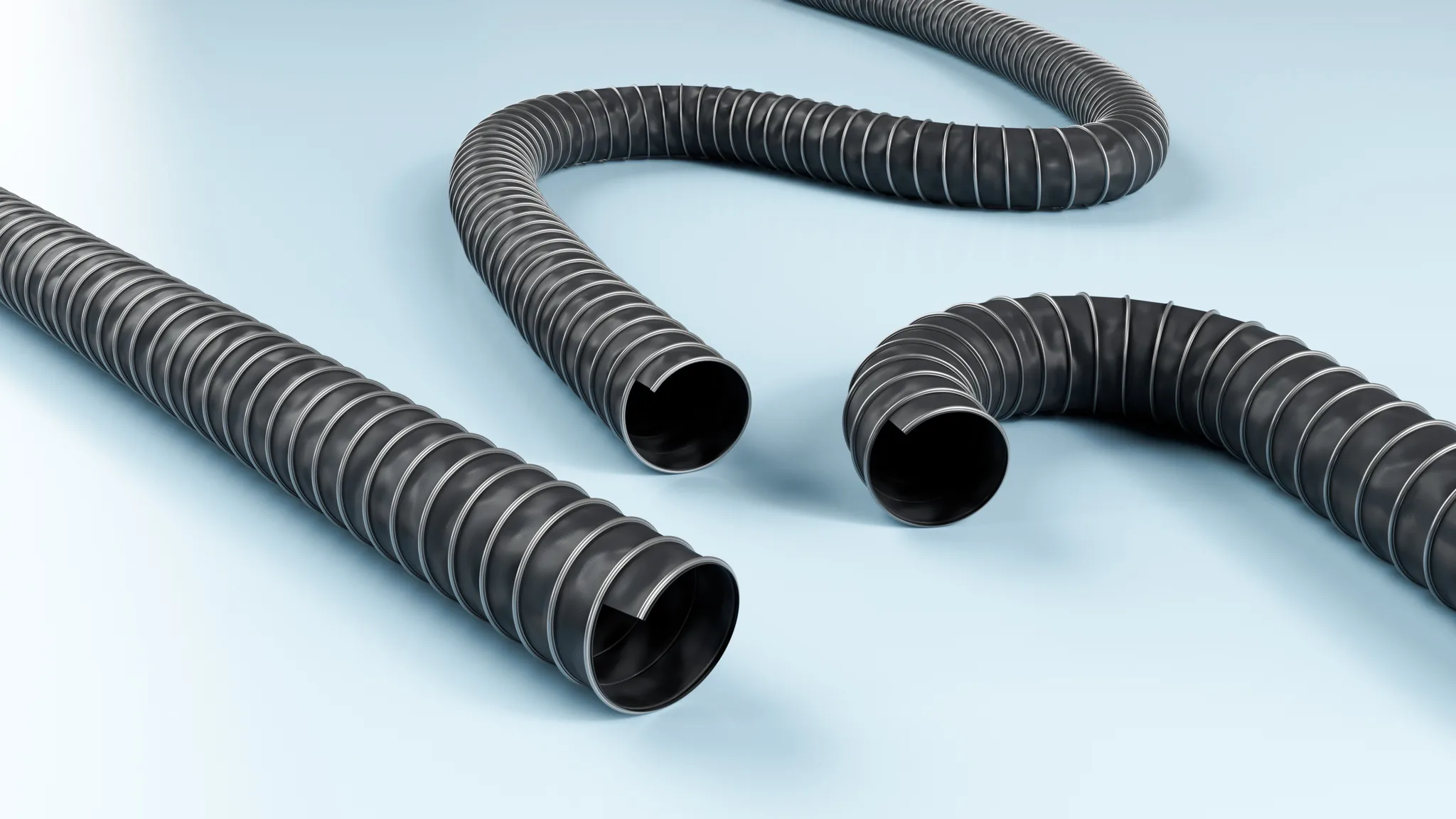

Wysoce elastyczny wąż z profilem zaciskowym z HYP (Hypalon, chlorosulfonowany polietylen), odporny na temperaturę do +170°C, odporny na wibracje i chemikalia. Zaprojektowany do odciągu gorących i zimnych gazów oraz do pracy z parami i aerozolami. Formulacja HYP łączy odporność chemiczną z wyższą tolerancją temperaturową niż węże na bazie PE.
Pobierz kartę techniczną (PDF)
- +150°C / +170°C szczytowo
- HYP odporny chemicznie
- Odporny na wibracje + ściśliwy 4:1
- Gaz, pył, opary
- Obejma ze stali ocynkowanej
- Cięcie na wymiar
Dlaczego ten wąż?
CP HYP 450 wypełnia niszę między wężami CP na bazie PE i aramidu. Konstrukcja z Hypalonu wytrzymuje krótkotrwale do +170°C: więcej niż +80°C w przypadku PE, ale poniżej +300°C dla aramidu. Ten zakres pasuje do wielu klasycznych zastosowań wydechowych i odciągowych, w których temperatura jest umiarkowanie wysoka.
Odporność na wibracje to wymierna zaleta w instalacjach maszynowych, gdzie wąż jest narażony na stałe wibracje podczas długotrwałej pracy. W połączeniu z odpornością chemiczną jest to preferowany wybór, gdy media chemiczne łączą się z umiarkowanie wysokimi temperaturami.
Gdzie znajduje zastosowanie
W praktyce CP HYP 450 spotyka się przy odciągu pary i oparów chemicznych, mgle olejowej na maszynach oraz przy obsłudze aerozoli w gorących procesach.
Formalna nazwa produktu to CP HYP 450. Na co dzień: "wąż HYP" lub "450".
Specyfikacja techniczna
Specyfikacje są aktualne na dzień 15 kwietnia 2026 r. i odnoszą się do temperatury 20°C, o ile nie podano inaczej.
| Materiał | Hypalon (chlorosulfonowany PE) z profilem zaciskowym ze stali ocynkowanej |
|---|---|

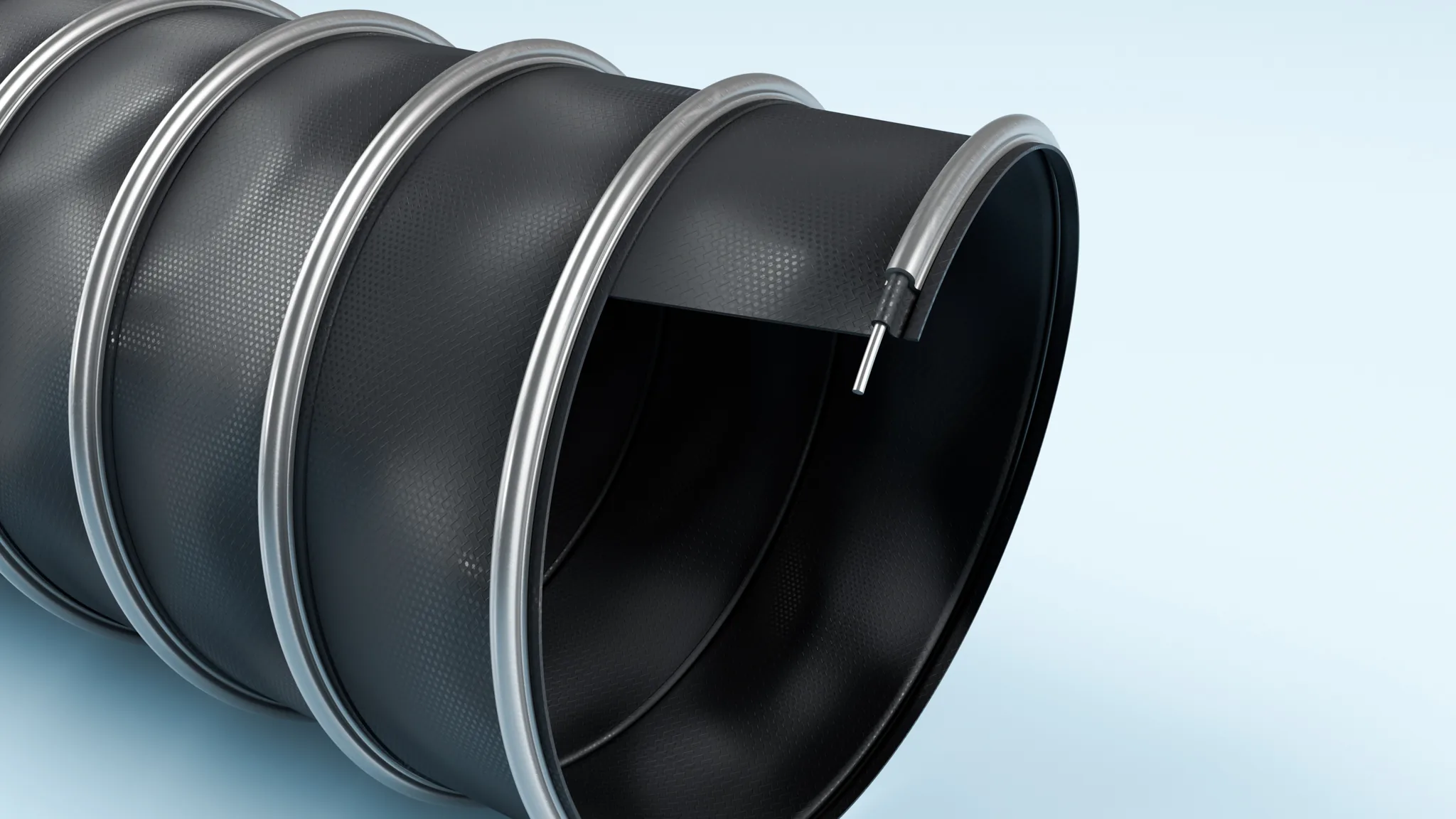

| Konstrukcja ścianki | Profil zaciskowy, odporny na wibracje |
| Zakres temperatur | −40°C do +150°C (praca ciągła) |
| Krótkotrwała wartość szczytowa | +170°C |
| Trwałość | Odporny na wibracje i chemikalia |
| Cięcie na wymiar | Tak |
| SKU producenta (grupa modeli) | 4500000 |
Wymiary i zamawianie
Tabela przedstawia główne warianty z karty technicznej producenta. Pola bez wartości (myślnik) nie są wyspecyfikowane. Średnice, wartości ciśnienia i promienie gięcia są normatywne; masy i długości rolek są typowymi wartościami produkcyjnymi.
| Ø wewn. |
Ø zewn. |
Ciśnienie robocze |
Podciśnienie |
Promień gięcia |
Maks. długość |
Masa |
Rolka |
Nr artykułu |
|---|---|---|---|---|---|---|---|---|
| 38 | 50 | 0,785 | 0,45 | 21 | 20 | 0,57 | 3, 6 | 45000380000 |
| 40 | 52 | 0,765 | 0,44 | 22 | 20 | 0,59 | 6 | 45000400000 |
| 45 | 57 | — | — | — | 20 | 0,66 | — | 45000450000 |
| 50,5 | 62,5 | 0,63 | 0,38 | 25 | 20 | 0,63 | 3, 6 | 45000500000 |
| 55 | 67 | 0,6 | 0,35 | 27 | 20 | 0,69 | 6 | 45000550000 |
| 60 | 72 | 0,57 | 0,32 | 28 | 20 | 0,74 | 6 | 45000600000 |
| 64,5 | 76,5 | 0,545 | 0,29 | 30 | 20 | 0,79 | 6 | 45000650000 |
| 70 | 82 | 0,525 | 0,26 | 31 | 20 | 0,85 | 6 | 45000700000 |
| 75,6 | 87,6 | 0,5 | 0,23 | 33 | 20 | 0,92 | 6 | 45000750000 |
| 75,6 | 87,6 | — | — | — | 20 | 0,92 | — | 45000760000 |
| 80 | 92 | 0,485 | 0,2 | 34 | 20 | 0,97 | 6 | 45000800000 |
| 90 | 102 | 0,45 | 0,14 | 37 | 20 | 1,08 | 6 | 45000900000 |
| 101,5 | 113,5 | 0,3 | 0,12 | 28 | 20 | 0,93 | 6 | 45001000000 |
| 105 | 117 | — | — | — | 20 | 0,96 | — | 45001050000 |
| 110 | 122 | 0,285 | 0,105 | 30 | 20 | 1 | 3, 6 | 45001100000 |
| 115 | 127 | 0,275 | 0,098 | 32 | 20 | 1,04 | 3, 6 | 45001150000 |
| 120 | 132 | 0,27 | 0,09 | 32 | 20 | 1,09 | 3, 6 | 45001200000 |
| 126,5 | 138,5 | 0,26 | 0,085 | 34 | 20 | 1,14 | 3, 6 | 45001250000 |
| 130 | 142 | 0,255 | 0,075 | 34 | 20 | 1,17 | 3, 6 | 45001300000 |
| 140 | 152 | 0,245 | 0,06 | 36 | 20 | 1,26 | 3, 6 | 45001400000 |
| 151,5 | 163,5 | 0,165 | 0,05 | 38 | 20 | 0,98 | 3, 6 | 45001500000 |
| 155 | 167 | — | — | — | 20 | 1,01 | — | 45001550000 |
| 160 | 172 | 0,16 | 0,045 | 40 | 20 | 1,04 | 3, 6 | 45001600000 |
| 165 | 177 | 0,155 | 0,04 | 41 | 20 | 1,07 | 3, 6 | 45001650000 |
| 170 | 182 | 0,155 | 0,04 | 42 | 20 | 1,1 | 3, 6 | 45001700000 |
| 175 | 187 | 0,15 | 0,04 | 44 | 20 | 1,13 | 3, 6 | 45001750000 |
| 180 | 192 | 0,15 | 0,04 | 44 | 20 | 1,16 | 3, 6 | 45001800000 |
| 185 | 197 | — | — | — | 20 | 1,19 | — | 45001850000 |
| 202,3 | 214,3 | 0,14 | 0,03 | 48 | 20 | 1,3 | 3, 6 | 45002000000 |
| 202,3 | 214,3 | — | — | — | 20 | 1,3 | — | 45002030000 |
| 215 | 227 | 0,135 | 0,03 | 52 | 20 | 1,38 | 3, 6 | 45002150000 |
| 225 | 237 | 0,13 | 0,025 | 54 | 20 | 1,44 | 3, 6 | 45002250000 |
| 228,5 | 240,5 | 0,13 | 0,025 | 57 | 20 | 1,47 | 3, 6 | 45002280000 |
| 230 | 242 | — | — | — | 20 | 1,48 | — | 45002300000 |
| 250 | 262 | 0,1 | 0,025 | 58 | 20 | 1,6 | 3, 6 | 45002500000 |
| 254 | 266 | 0,095 | 0,025 | 60 | 20 | 1,63 | 3, 6 | 45002540000 |
| 275 | 287 | 0,09 | 0,02 | 64 | 20 | 1,76 | 3, 6 | 45002750000 |
| 280 | 292 | 0,09 | 0,02 | 65 | 20 | 1,79 | 3, 6 | 45002800000 |
| 300 | 312 | 0,085 | 0,015 | 68 | 20 | 1,91 | 3, 6 | 45003000000 |
| 305 | 317 | 0,085 | 0,015 | 69 | 20 | 1,94 | 3, 6 | 45003050000 |
| 315 | 327 | 0,085 | 0,015 | 71 | 20 | 2,01 | 3, 6 | 45003150000 |
| 325 | 337 | 0,08 | 0,015 | 74 | 20 | 2,07 | 3, 6 | 45003250000 |
| 330 | 342 | 0,08 | 0,015 | 75 | 20 | 2,1 | 3, 6 | 45003300000 |
| 350 | 362 | 0,065 | 0,015 | 78 | 20 | 2,23 | 3, 6 | 45003500000 |
| 355 | 367 | — | — | — | 20 | 2,26 | — | 45003550000 |
| 360 | 372 | — | — | — | 20 | 2,29 | — | 45003600000 |
| 400 | 412 | 0,06 | 0,01 | 88 | 20 | 2,54 | 3, 6 | 45004000000 |
| 406 | 418 | 0,055 | 0,01 | 90 | 20 | 2,58 | 3, 6 | 45004060000 |
| 410 | 422 | — | — | — | 20 | 2,6 | — | 45004100000 |
| 415 | 427 | — | — | — | 20 | 2,63 | — | 45004150000 |
| 450 | 462 | 0,055 | 0,01 | 98 | 20 | 2,85 | 3, 6 | 45004500000 |
| 457 | 469 | 0,05 | 0,01 | 100 | 15 | 2,9 | 3, 6 | 45004570000 |
| 470 | 482 | — | — | — | 15 | 2,98 | — | 45004700000 |
| 500 | 512 | 0,05 | 0,005 | 108 | 15 | 3,16 | 3, 6 | 45005000000 |
| 508 | 520 | 0,035 | 0,005 | 110 | 10 | 3,21 | 3 | 45005080000 |
| 550 | 562 | — | — | — | 10 | 3,48 | — | 45005500000 |
| 560 | 572 | — | — | — | 10 | 3,54 | — | 45005600000 |
| 600 | 612 | 0,03 | 0,005 | 128 | 10 | 3,79 | 3 | 45006000000 |
| 610 | 622 | 0,03 | 0,005 | 130 | 6 | 3,85 | 3 | 45006100000 |
| 615 | 627 | — | — | — | 6 | 3,88 | — | 45006150000 |
| 630 | 642 | — | — | — | 6 | 3,98 | — | 45006300000 |
| 635 | 647 | — | — | — | 6 | 4,01 | — | 45006350000 |
| 650 | 662 | — | — | — | 6 | 4,1 | — | 45006500000 |
| 700 | 712 | 0,025 | 0,002 | 148 | 6 | 4,42 | 3 | 45007000000 |
| 800 | 812 | 0,025 | 0,002 | 168 | 6 | 5,04 | 3 | 45008000000 |
| 900 | 912 | 0,02 | 0,001 | 188 | 6 | 5,67 | 3 | 45009000000 |
| 1000 | 1012 | 0,02 | 0,001 | 208 | 6 | 6,29 | 3 | 45010000000 |
Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.
Normy i zgodność
Wąż jest certyfikowany lub udokumentowany zgodnie z następującymi normami:
- REACH (WE 1907/2006) i RoHS 2011/65/UE. Producent posiada deklaracje zgodności.
- Odporność chemiczna. Należy korzystać z tabeli odporności chemicznej producenta.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Mimo że ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dają przydatne tło na temat rezystancji elektrycznej i bezpieczeństwa przemysłowego. Ma to znaczenie, jeśli wąż będzie później łączony z urządzeniami elektrycznymi lub stosowany w środowiskach mieszanych:
Niewidzialne najsłabsze ogniwo
Dlaczego wąż przewodzący lub antystatyczny sam nie wystarcza i co uziemienie oznacza dla gotowego systemu.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym oraz jaki poziom jest wymagany w której strefie.
Branże, w których jest stosowany
Wąż stosuje się w przemyśle chemicznym w umiarkowanie wysokich temperaturach:
Przemysł chemiczny, ceramiczny i szklarski stosują wąż do odciągu par, aerozoli i chemikaliów.
Długości i zestawy na zamówienie
Wąż można przyciąć na wymiar i skompletować ze złączami, mankietami i końcówkami gwintowanymi w ramach konfekcjonowanych zestawów węży Particulair.
Doradzamy w wyborze materiału, systemu złączy i uziemienia, tak aby wąż prawidłowo wpisywał się w cały system. W razie wątpliwości co do klasyfikacji stref lub wymagań dotyczących rezystancji warto przed zamówieniem odbyć krótką rozmowę.
Najczęściej zadawane pytania
Co to jest Hypalon?
Hypalon to nazwa handlowa chlorosulfonowanego polietylenu (CSPE), syntetycznej mieszanki gumowej o dobrej odporności chemicznej i termicznej oraz stabilności wibracyjnej. Wypełnia niszę pośrednią między standardowym PE a wężami CP na bazie aramidu.
Czy wąż można dostarczyć przycięty na długość i ze złączami?
Tak. CP HYP 450 można przyciąć na długość i skonfekcjonować ze złączami, tulejami i przyłączami gwintowanymi w ramach zestawów węży na zamówienie Particulair. Doradzamy w zakresie systemu złączy i uszczelnienia, aby wąż prawidłowo pasował do całej instalacji.
Jak zamówić wąż i dokąd realizowane są dostawy?
Wąż zamawia się przez Particulair (Karlslunde, Dania). Dostarczamy do Danii, krajów UE oraz wybranych krajów trzecich, takich jak Norwegia i Szwajcaria. Wymiary standardowe można zazwyczaj dostarczyć w ciągu 1-2 tygodni; zestawy na zamówienie i większe ilości wymagają nieco dłuższego czasu realizacji.
Jaka jest oczekiwana trwałość węża?
Żywotność zależy od warunków pracy: obciążenia, temperatury, narażenia chemicznego, promieniowania UV i ruchów mechanicznych. W standardowych zastosowaniach przemysłowych oczekiwana żywotność wynosi 3-7 lat. Agresywne warunki (wysokie temperatury, ciągłe zginanie, opary chemiczne) skracają żywotność. Zalecamy regularną kontrolę wzrokową pod kątem pęknięć, deformacji lub przebarwień.
Jak najlepiej przechowywać wąż przed użyciem?
Wąż należy przechowywać w suchym miejscu, w temperaturze pokojowej (15-25°C) i z dala od bezpośredniego światła słonecznego. Unikać kontaktu z urządzeniami wytwarzającymi ozon (sprzęt spawalniczy, silniki). Przy przechowywaniu na bębnie promień zwinięcia musi być większy niż określony promień minimalny, aby uniknąć trwałej deformacji. Prawidłowe przechowywanie znacząco wydłuża trwałość.
Jaki jest minimalny promień gięcia i co się dzieje, gdy zejdę poniżej niego?
Minimalny promień gięcia to najmniejszy promień, do jakiego można zgiąć wąż bez trwałej deformacji lub uszkodzeń wewnętrznych. Powyższa tabela podaje konkretne wartości dla każdego wymiaru. Zginanie węża poniżej tej granicy może spowodować zapadnięcie się ścianki, załamanie spirali lub uszkodzenie powłoki wewnętrznej. Skutkiem jest zmniejszony przepływ, zwiększone straty ciśnienia i krótsza żywotność. Promień gięcia należy zawsze traktować jako ograniczenie projektowe przy instalacji.
Na jakie chemikalia wąż jest odporny?
Konkretna odporność chemiczna zależy od doboru materiału, stężenia i temperatury. Producent prowadzi obszerną tabelę odporności chemicznej, pokazującą kompatybilność z setkami chemikaliów. Można ją pobrać z sekcji Dokumentacja powyżej. W razie wątpliwości co do konkretnej substancji chemicznej lub mieszaniny prosimy o kontakt z Particulair, doradzamy na podstawie konkretnego procesu.
Czy temperatura wpływa na odporność chemiczną węża?
Tak, znacząco. Wyższe temperatury przyspieszają agresję chemiczną i obniżają odporność materiału. Wąż w pełni kompatybilny z daną substancją chemiczną przy 20°C może być niewystarczający przy 60°C. Tabela odporności chemicznej producenta podaje zazwyczaj wartości przy 20°C; przy wyższych temperaturach roboczych kompatybilność należy ocenić ponownie. Przed wyborem węża do transportu chemikaliów w podwyższonych temperaturach zawsze zalecamy konsultację.
