Chemoodporne
NITROGEN/YELLOW

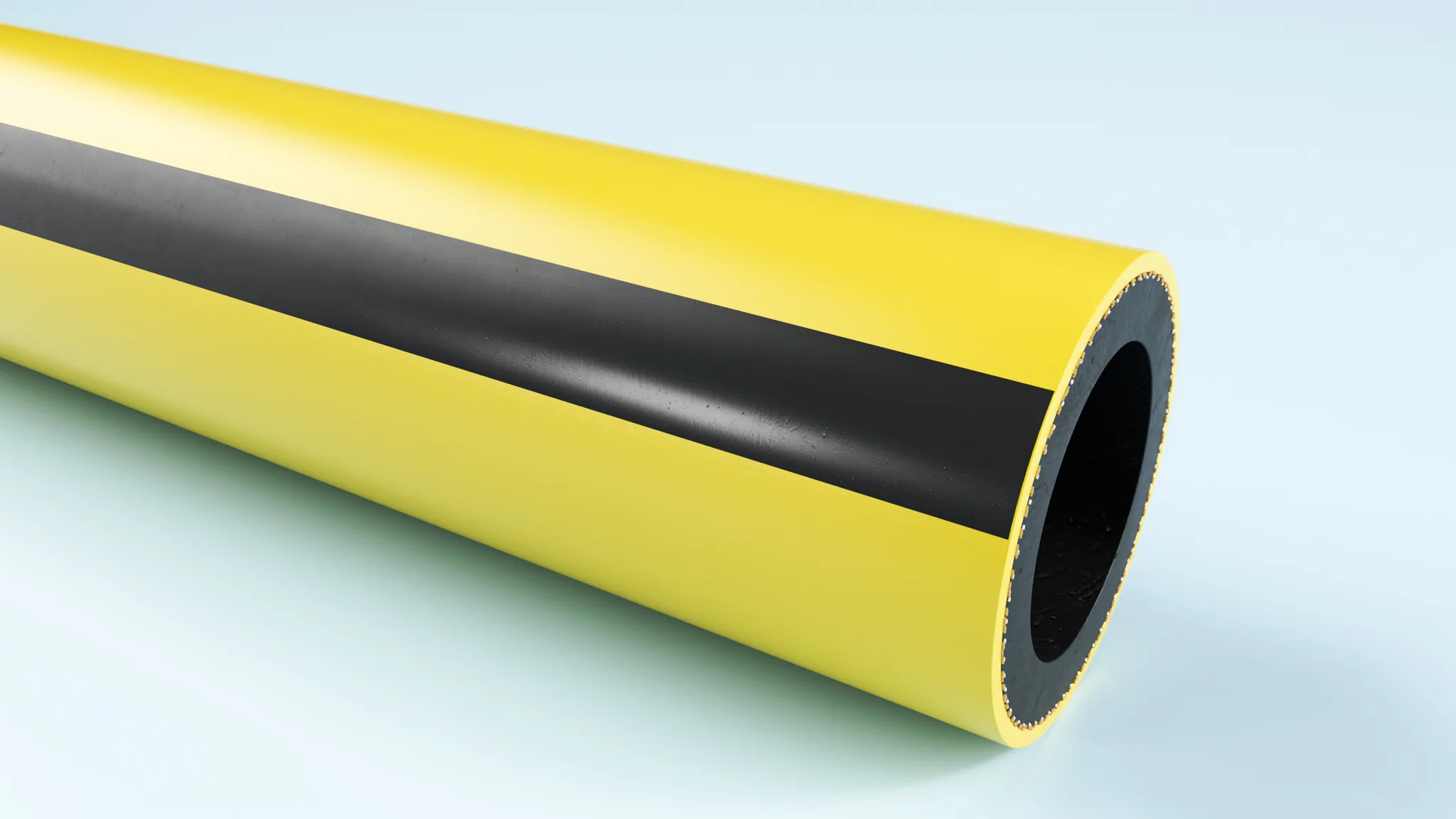

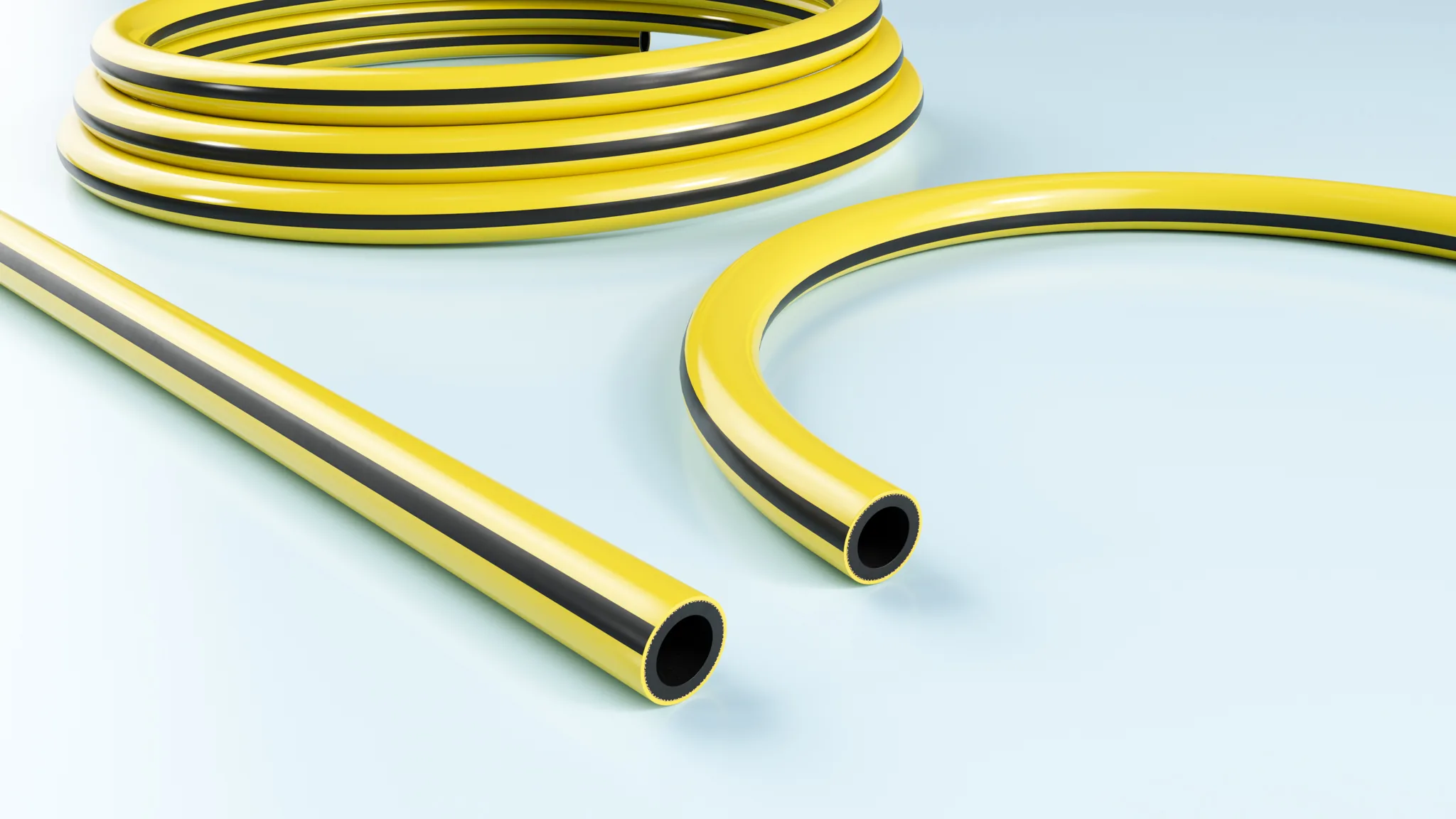

Wysokoelastyczny antystatyczny wąż PVC zaprojektowany specjalnie do transportu powietrza, wody i azotu. Stosowany w zastosowaniach przemysłowych, w tym w procesach petrochemicznych, w których gaz obojętny (azot) służy do wypierania tlenu oraz zapobiegania ryzyku pożaru i utleniania. Dwa czarne antystatyczne paski wzdłużne (<10⁹ Ω) zapewniają odprowadzanie ładunków elektrostatycznych. Charakterystyczny żółty kolor wizualnie odróżnia ten wąż od innych węży PVC.
Pobierz kartę techniczną (PDF)
- Antystatyczny <10⁹ Ω
- Azot, powietrze, woda
- Konstrukcja PVC
- Oznaczenie żółtym kolorem
- Wysokoelastyczny
- Cięcie na wymiar
Dlaczego ten wąż?
NITROGEN/YELLOW zaprojektowano specjalnie do dystrybucji azotu i gazów obojętnych w procesach petrochemicznych. Azot stosuje się jako gaz obojętny do wypierania tlenu i zapobiegania pożarom oraz reakcjom utleniania, co jest szczególnie ważne przy napełnianiu zbiorników, w reaktorach i systemach rurociągów, gdzie obsługiwane są media palne.
Żółty kolor to wizualny kod bezpieczeństwa, łatwy do odróżnienia od innych typów węży na obiekcie. Dwa czarne antystatyczne paski wzdłużne (<10⁹ Ω) zapewniają odprowadzanie ładunków statycznych. Wąż nie ma formalnego oznakowania ATEX, ale spełnia progi NFPA 652 dla komponentów antystatycznych.
Gdzie znajduje zastosowanie
W praktyce NITROGEN/YELLOW spotyka się w zakładach petrochemicznych, reaktorach chemicznych i dystrybucji gazów obojętnych.
Formalna nazwa produktu to NITROGEN/YELLOW. Na co dzień: "żółty wąż do azotu".
Specyfikacja techniczna
Specyfikacje są aktualne na dzień 15 kwietnia 2026 r. i odnoszą się do temperatury 20°C, o ile nie podano inaczej.
| Materiał | PVC (rdzeń i powłoka zewnętrzna) |
|---|---|
| Kolor | Żółta powłoka zewnętrzna z 2 czarnymi antystatycznymi paskami wzdłużnymi |
| Konstrukcja ścianki | Gładka powierzchnia wewnętrzna, gładka powłoka zewnętrzna |
| Zakres temperatur | −20°C do +60°C |
| Rezystancja elektryczna | Antystatyczny dzięki 2 paskom wzdłużnym <10⁹ Ω wg ISO 8031 |
| Cięcie na wymiar | Tak |
| SKU producenta (grupa modeli) | 3031 |
Wymiary i zamawianie
Tabela przedstawia główne warianty z karty technicznej producenta. Pola bez wartości (myślnik) nie są wyspecyfikowane. Średnice, wartości ciśnienia i promienie gięcia są normatywne; masy i długości rolek są typowymi wartościami produkcyjnymi.
| Ø wewn. |
Ø zewn. |
Grubość ścianki |
Ciśnienie robocze |
Ciśnienie rozrywające |
Promień gięcia |
Maks. długość |
Masa |
Nr artykułu |
|---|---|---|---|---|---|---|---|---|
| 19,5 | 30 | 5,25 | 25 | 75 | 100 | 40 | 0,55 | 3031019000 |
Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.
Normy i zgodność
Wąż jest certyfikowany lub udokumentowany zgodnie z następującymi normami:
- EN ISO 1307:2008. Międzynarodowy format węży.
- ISO 8031. Pomiar rezystancji elektrycznej.
- REACH (WE 1907/2006) i RoHS 2011/65/UE. Producent posiada deklaracje zgodności.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Jeśli przy wyborze węża pojawia się niepewność co do właściwego poziomu rezystancji lub klasyfikacji stref, te dwa artykuły stanowią dobry punkt wyjścia:
Niewidzialne najsłabsze ogniwo
Dlaczego wąż przewodzący lub antystatyczny sam nie wystarcza i co uziemienie oznacza dla gotowego systemu.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym oraz jaki poziom jest wymagany w której strefie.
Branże, w których jest stosowany
Wąż stosuje się do dystrybucji gazów obojętnych:
Przemysł chemiczny, energetyczny, budowlany i techniki medycznej wykorzystuje wąż do dystrybucji azotu, powietrza i wody tam, gdzie atutem jest antystatyczna ścianka.
Długości i zestawy na zamówienie
Wąż można przyciąć na wymiar i skompletować ze złączami, mankietami i końcówkami gwintowanymi w ramach konfekcjonowanych zestawów węży Particulair.
Doradzamy w wyborze materiału, systemu złączy i uziemienia, tak aby wąż prawidłowo wpisywał się w cały system. W razie wątpliwości co do klasyfikacji stref lub wymagań dotyczących rezystancji warto przed zamówieniem odbyć krótką rozmowę.
Najczęściej zadawane pytania
Do czego stosuje się azot w przemyśle chemicznym?
Azot (N₂) to gaz obojętny stosowany do wypierania tlenu z systemów rurociągów, zbiorników i reaktorów. Zapobiega to ryzyku pożaru i utleniania przy obsłudze mediów palnych lub łatwo utleniających się. Klasycznym zastosowaniem jest przedmuchiwanie azotem cystern samochodowych przed załadunkiem paliwa.
Czy wąż można dostarczyć przycięty na długość i ze złączami?
Tak. NITROGEN/YELLOW można przyciąć na długość i skompletować ze złączami, tulejami i złączkami gwintowanymi w ramach konfekcjonowanych zestawów węży Particulair. Doradzamy w doborze systemu złączy i uszczelnienia, aby wąż prawidłowo wpasował się w całą instalację.
Jak zamówić wąż i dokąd realizowane są dostawy?
Wąż zamawia się przez Particulair (Karlslunde, Dania). Dostarczamy do Danii, krajów UE oraz wybranych krajów trzecich, takich jak Norwegia i Szwajcaria. Wymiary standardowe można zazwyczaj dostarczyć w ciągu 1-2 tygodni; zestawy na zamówienie i większe ilości wymagają nieco dłuższego czasu realizacji.
Jaka jest oczekiwana trwałość węża?
Żywotność zależy od warunków pracy: obciążenia, temperatury, narażenia chemicznego, promieniowania UV i ruchów mechanicznych. W standardowych zastosowaniach przemysłowych oczekiwana żywotność wynosi 3-7 lat. Agresywne warunki (wysokie temperatury, ciągłe zginanie, opary chemiczne) skracają żywotność. Zalecamy regularną kontrolę wzrokową pod kątem pęknięć, deformacji lub przebarwień.
Jak najlepiej przechowywać wąż przed użyciem?
Wąż należy przechowywać w suchym miejscu, w temperaturze pokojowej (15-25°C) i z dala od bezpośredniego światła słonecznego. Unikać kontaktu z urządzeniami wytwarzającymi ozon (sprzęt spawalniczy, silniki). Przy przechowywaniu na bębnie promień zwinięcia musi być większy niż określony promień minimalny, aby uniknąć trwałej deformacji. Prawidłowe przechowywanie znacząco wydłuża trwałość.
Jaki jest minimalny promień gięcia i co się dzieje, gdy zejdę poniżej niego?
Minimalny promień gięcia to najmniejszy promień, do jakiego można zgiąć wąż bez trwałej deformacji lub uszkodzeń wewnętrznych. Powyższa tabela podaje konkretne wartości dla każdego wymiaru. Zginanie węża poniżej tej granicy może spowodować zapadnięcie się ścianki, załamanie spirali lub uszkodzenie powłoki wewnętrznej. Skutkiem jest zmniejszony przepływ, zwiększone straty ciśnienia i krótsza żywotność. Promień gięcia należy zawsze traktować jako ograniczenie projektowe przy instalacji.
Czy wąż musi być uziemiony, aby prawidłowo działać jako element ESD?
Tak, prawidłowe uziemienie jest warunkiem koniecznym. Ścianka antystatyczna lub przewodząca odprowadza ładunki elektrostatyczne tylko wtedy, gdy wąż jest połączony z uziemieniem na obu końcach, zazwyczaj przez uziemione złącza na maszynie i zbiorniku. Bez uziemienia właściwość elektryczna nie ma praktycznego działania, a dopuszczenie ATEX nie jest w praktyce ważne. Zalecamy zawsze pomiar rezystancji pętli po instalacji.
Jaka jest różnica między wężem antystatycznym (AS) a przewodzącym elektrycznie (EC)?
Węże AS mają rezystancję powierzchniową od 10⁶ do 10⁹ Ω i są antystatyczne, ale nie w pełni przewodzące. Węże EC mają rezystancję poniżej 10⁶ Ω i aktywnie odprowadzają ładunki elektrostatyczne do uziemienia. Dla strefy 22 (pył) i stref 1/2 (gazy) AS jest zazwyczaj wystarczający. Dla strefy 20 i strefy 0, czyli najostrzejszych klas, wymagany jest EC. Omówienie klas rezystancji znajduje się w naszym artykule "Poznaj swoje omy".
