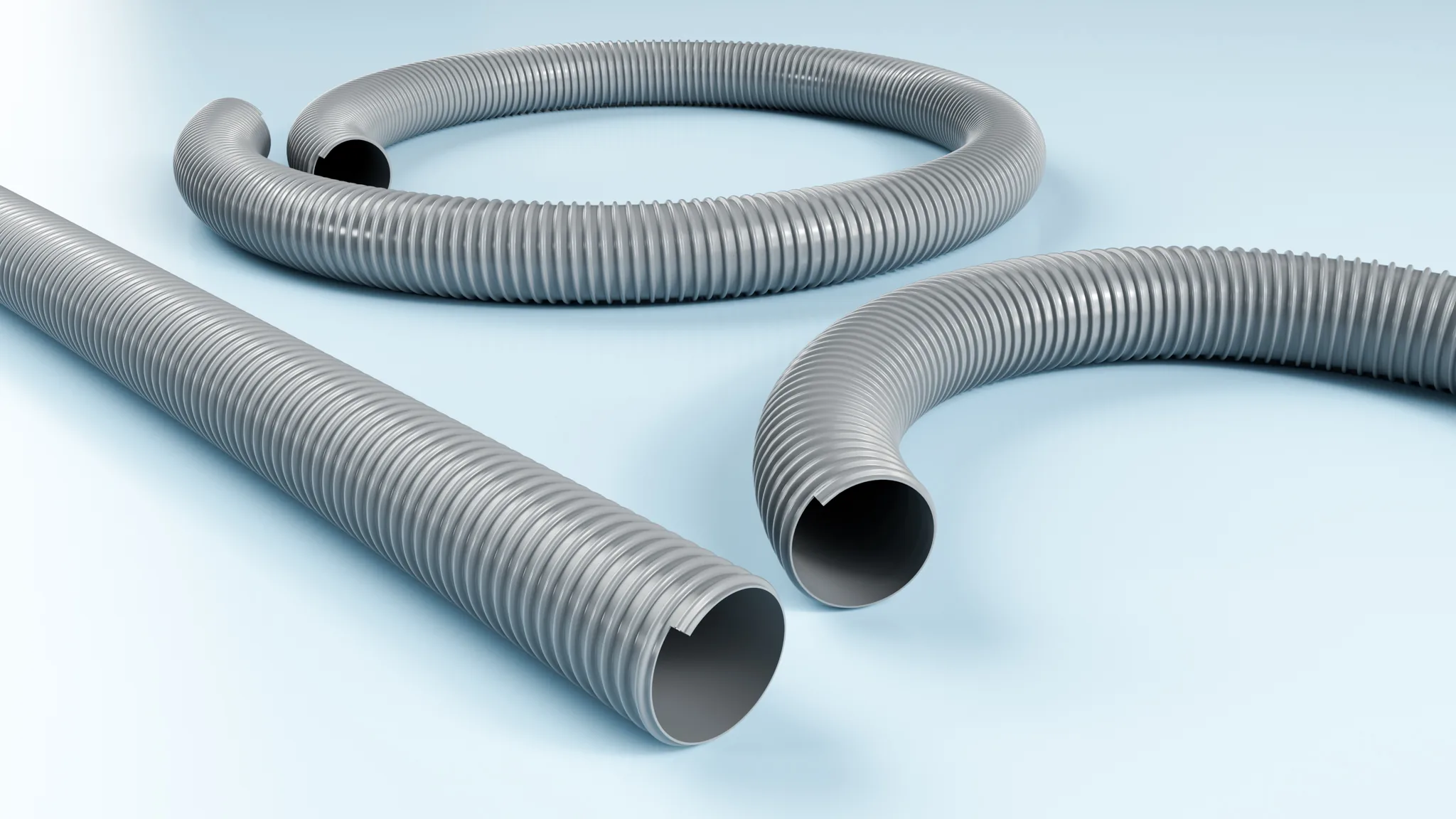

AIRDUC PVC 345 (HD)

Dlaczego ten wąż?

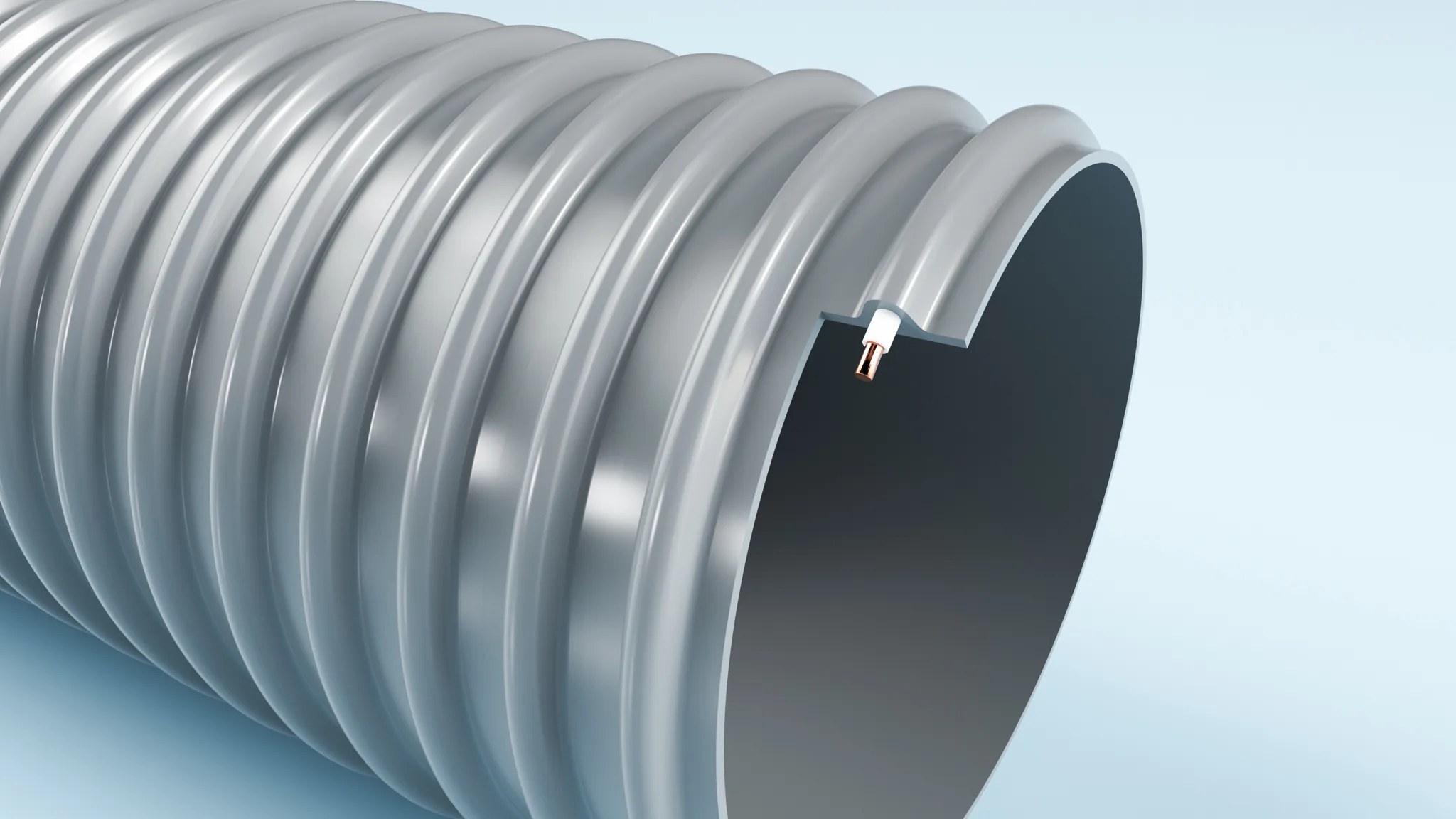

AIRDUC PVC 345 (HD) opiera się na prostym pomyśle: jeśli weźmiemy standardowy ssawno-tłoczny wąż PVC i zwiększymy grubość ścianki, uzyskamy wyższą odporność na zapadanie i rozerwanie. Dokładnie to wskazuje oznaczenie HD: grubość ścianki 1,4 mm w całym zakresie średnic zapewnia solidniejsze parametry niż ścianka 0,7-1,0 mm w standardowym PVC.

Modyfikacja przeciwogniowa według UL94-HB to łagodne udoskonalenie, które nie odbywa się kosztem elastyczności materiału ani temperatury pracy. UL94-HB to najłatwiejszy test ogniowy: wąż może się palić, ale rozprzestrzenianie płomienia jest ograniczone. To wystarcza, aby spełnić wiele ogólnych wymagań przemysłowych.

PVC wybrano jako materiał, ponieważ jest ekonomiczny, ma szerokie spektrum odporności chemicznej i łatwo go produkować w powtarzalnej jakości. Do specyficznych zastosowań (żywność, ATEX, kolej) lepszymi alternatywami są PUR lub silikon, ale do standardowego odciągu przemysłowego PVC pozostaje sprawdzonym rozwiązaniem.

Gdzie znajduje zastosowanie

Przemysłowe instalacje odciągowe stosują ten wąż jako rozwiązanie standardowe. Typowa pozycja to odcinek między punktem ssania (nad procesem, filtrem pyłu lub systemem napowietrzania) a filtrem głównym lub cyklonem. Wysoka odporność na podciśnienie ma decydujące znaczenie, ponieważ wentylatory przemysłowe mogą wytwarzać podciśnienie powyżej 0,5 bar.

Przemysł chemiczny i farmaceutyczny stosuje ten wąż do odciągu proszków i granulatu. Gładka powierzchnia zewnętrzna i wewnętrzna węża ogranicza gromadzenie się cząstek, co jest istotne dla uniknięcia ryzyka zanieczyszczenia przy zmianie partii.

Przemysł ogólny (przemysł stoczniowy, gospodarka odpadami, przemysł procesowy) stosuje ten wąż jako uniwersalne rozwiązanie ssawno-tłoczne. Większa grubość ścianki oznacza rzadszą wymianę niż w przypadku standardowego PVC, co ma istotne znaczenie komercyjne w instalacjach pracujących 24/7.

AIRDUC PVC 345 (HD) potocznie nazywany jest wężem PVC heavy-duty lub przemysłowym wężem odciągowym.

Specyfikacja techniczna

Najważniejsze parametry węża podsumowano krótko poniżej. Wartości ciśnienia i podciśnienia różnią się w zależności od wymiaru: dokładne wartości podano w tabeli wymiarów.

Materiał ścianki zewnętrznej/wyściółki	PVC (polichlorek winylu)
Grubość ścianki	1,4 mm (wszystkie wymiary)
Wzmocnienie	Warstwy tekstylne
Modyfikacja trudnopalna	UL94-HB
Kolor	Czarny
Zakres temperatur	od −20°C do +70°C (szczytowo 80°C)
Ciśnienie robocze	od 0,6 do 2,67 bar (zależnie od wymiaru)
Podciśnienie	Do 1 bar (najmniejsze wymiary)
Standardowa długość rolki	25-30 m (zależnie od wymiaru)
SKU producenta	3450000

Wymiary i zamawianie

Tabela przedstawia dostępne wymiary standardowe. Wartości ciśnienia i podciśnienia stopniowo maleją wraz ze wzrostem średnicy wewnętrznej (ID). Grubość ścianki jest stała i wynosi 1,4 mm w całym zakresie.

Wymiary oraz dane ciśnienia i podciśnienia dla AIRDUC PVC 345 (HD)
Ø wewn. [mm]	Ø zewn. [mm]	Grubość ścianki [mm]	Ciśnienie robocze DIN 26057, wydłużenie 10% [bar]	Podciśnienie zamocowanie osiowe [bar]	Promień gięcia [mm]	Maks. długość [m]	Masa [kg/m]	Rolka [m]	Nr artykułu
20	28	1,4	2,665	1	18	25	0,3	10	34500200000
25,1	33,1	1,4	2,33	1	21	25	0,38	10	34500250000
30	40	1,4	1,97	0,97	25	25	0,44	10	34500300000
32	42	1,4	1,86	0,91	26	25	0,47	10	34500320000
35	45	1,4	1,71	0,83	28	25	0,51	—	34500350000
38	48	1,4	1,585	0,765	29	25	0,54	—	34500380000
40	50	1,4	1,51	0,725	30	30	0,57	10	34500400000
42	52	1,4	1,365	0,86	31	30	0,6	10	34500420000
50,5	60,5	1,4	1,22	0,84	35	30	0,67	10, 15	34500500000
60	70	1,4	1,025	0,485	40	30	0,82	10	34500600000
64,5	74,5	1,4	0,95	0,45	43	30	0,88	10	34500650000
70	82	1,4	0,885	0,38	63	30	1,06	10	34500700000
75	87	1,4	0,83	0,33	67	30	1,13	10	34500750000
80	92	1,4	0,78	0,31	70	30	1,2	10	34500800000
85	97	1,4	0,735	0,44	74	30	1,27	—	34500850000
90	102	1,4	0,695	0,275	77	30	1,34	—	34500900000
100	112	1,4	0,625	0,255	84	25	1,48	10	34501000000
105	117	1,4	0,6	0,32	88	25	1,55	—	34501050000
110	122	1,4	0,57	0,23	91	25	1,62	10	34501100000
112	124	1,4	0,545	0,22	92	25	1,65	—	34501120000
115	127	1,4	0,545	0,22	95	25	1,69	—	34501150000
120	132	1,4	0,525	0,21	98	25	1,76	—	34501200000
126,5	138,5	1,4	0,505	0,205	102	25	1,85	10	34501250000
130	142	1,4	0,485	0,195	105	25	1,9	10	34501300000
140	152	1,4	0,45	0,18	112	25	2,04	10	34501400000
151,5	163,5	1,4	0,42	0,17	119	20	2,36	10	34501500000
160	172	1,4	0,395	0,16	126	20	2,49	—	34501600000
180	192	1,4	0,35	0,14	140	20	2,79	—	34501800000
202,3	215,3	1,4	0,315	0,1	156	15	3,03	10	34502000000
225	238	1,4	0,28	0,095	174	15	3,36	—	34502250000
250	263	1,4	0,255	0,085	191	15	3,73	—	34502500000
300	313	1,4	0,21	0,075	226	10	4,45	—	34503000000
315	328	1,4	0,18	0,06	238	10	5,16	—	34503150000
320	333	1,4	0,18	0,06	245	10	5,24	—	34503200000
350	363	1,4	0,18	0,06	261	10	5,72	—	34503500000

Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.

Normy i zgodność

Wąż jest produkowany zgodnie z europejskimi normami dla przemysłowych węży PVC.

EN ISO 1307:2008. Europejska norma dla węży gumowych i termoplastycznych ogólnego stosowania.
UL94-HB. Amerykańska norma badań ogniowych. Wąż jest sklasyfikowany jako 'horizontal burning', rozprzestrzenianie płomienia jest ograniczone.
EN ISO 8033:2016. Badanie przyczepności między wyściółką, materiałem ścianki i wzmocnieniem.
EN ISO 7233:2016. Oznaczanie odporności na podciśnienie.
Dyrektywa RoHS (2011/65/UE). Ograniczenie stosowania substancji niebezpiecznych.
REACH (WE 1907/2006). Rejestracja substancji chemicznych.
ISO 9001:2015. System zarządzania jakością u producenta.

Dokumentacja i pliki do pobrania

Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.

Karta techniczna (Particulair) Nasza 4-stronicowa karta techniczna ze specyfikacją, tabelą wymiarów, zastosowaniami i danymi kontaktowymi. PDF Deklaracja REACH Deklaracja producenta o zgodności z rozporządzeniem REACH (WE) 1907/2006. PDF · 2026 Deklaracja RoHS Deklaracja producenta o zgodności z dyrektywą RoHS. PDF · 2025 Certyfikat ISO 9001 Certyfikat zarządzania jakością dla produkcji. PDF Wytyczne instalacyjne Ogólne wytyczne dotyczące instalacji. PDF · 2025

Pomoc w doborze materiału

Choć ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dostarczają przydatnej wiedzy o rezystancji elektrycznej i bezpieczeństwie przemysłowym. Ma to znaczenie, jeśli wąż zostanie później połączony z urządzeniami elektrycznymi lub będzie używany w środowiskach mieszanych:

ESD

Niewidzialne najsłabsze ogniwo

Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.

Przeczytaj artykuł

ESD

Poznaj swoje omy

Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.

Przeczytaj artykuł

Branże, w których jest stosowany

AIRDUC PVC 345 (HD) stosuje się tam, gdzie wąż ssąco-tłoczny z PVC o wysokiej wytrzymałości musi znosić ekstremalne obciążenia ciśnieniowe, typowo w przemysłowym odciągu i filtracji.

Głównym rynkiem jest odciąg przemysłowy i filtracja. Wąż montuje się zwykle między punktem ssania a filtrem głównym lub cyklonem, gdzie wydajne wentylatory wytwarzają zarówno wysokie podciśnienie, jak i wysokie nadciśnienie zgodnie z cyklami pracy. Większa grubość ścianki ma decydujące znaczenie dla odporności na zapadanie.

Przemysł chemiczny i farmaceutyczny stosuje wąż do odciągu proszków i granulatów. Odporność chemiczna PVC jest szersza, niż się powszechnie sądzi, i obejmuje zdecydowaną większość typowych pyłów przemysłowych. Do mediów reaktywnych (kwasy, zasady) doradzamy alternatywy na bazie PUR lub EPDM.

Przemysł stoczniowy i ogólny stosują wąż jako standardowe rozwiązanie do doraźnego odciągu i funkcji serwisowych. Zmodyfikowana przeciwpożarowo formuła (UL94-HB) daje pewien margines bezpieczeństwa w środowiskach przemysłowych, choć nie wystarcza do rygorystycznych dopuszczeń przeciwpożarowych.

Długości i zestawy na zamówienie

Wąż może być dostarczony pocięty na żądane długości. Standardową rolkę można po uzgodnieniu uzupełnić o krótsze odcinki lub większą liczbę rolek.

W Particulair doradzamy w doborze złączy i wymiarów. Wystarczy przesłać nam szkic zastosowania, a ocenimy właściwy wariant i długość.

Zobacz nasze konfekcjonowane zestawy węży

Powiązane węże

Węże często rozważane razem z tym modelem. Propozycje opierają się na tej samej kategorii i podobnych właściwościach.

Najczęściej zadawane pytania

Czym różni się AIRDUC PVC 345 (HD) od standardowych węży PVC?

HD = heavy duty. AIRDUC PVC 345 (HD) ma grubszą ściankę (1,4 mm) i wyższą odporność ciśnieniową niż standardowe węże ssawno-tłoczne z PVC. Daje to większą odporność na zapadanie się przy ssaniu i wyższą wytrzymałość na ciśnienie, co ma znaczenie w przemysłowych instalacjach odciągowych z mocnymi wentylatorami.

Czy wąż ma dopuszczenie przeciwpożarowe?

Wąż jest zmodyfikowany przeciwogniowo zgodnie z UL94-HB, łagodną klasą odporności ogniowej. UL94-HB oznacza, że wąż może się palić, ale płomień rozprzestrzenia się powoli; to za mało, aby uzyskać dopuszczenie kolejowe (EN 45545-2) lub morskie. Przy surowych wymaganiach pożarowych polecamy wariant z dopuszczeniem EN 45545-2.

Do jakich mediów nadaje się wąż?

Pyły, proszki, włókna i cząstki stałe, a także gazy i opary. PVC jest odporne na większość pyłów przemysłowych, ale NIE na mocne kwasy, zasady ani rozpuszczalniki halogenowane. Do tych mediów polecamy wąż na bazie PUR lub EPDM.

Jakie wymiary są dostępne?

Szeroki zakres od ID 20 mm do ID 100+ mm. Klasa ciśnienia i odporność na podciśnienie różnią się w zależności od wymiaru; mniejsze węże wytrzymują wyższe ciśnienie. Przy ekstremalnych obciążeniach (powyżej podanych wartości) polecamy wariant ze wzmocnieniem spiralnym, skontaktuj się z nami.

Jak wysoką temperaturę wytrzymuje wąż?

Standardowa praca to od −20°C do +70°C. Dopuszczalne są krótkotrwałe wartości szczytowe do 80 C. Obejmuje to większość przemysłowych zastosowań odciągowych, w których temperatura powietrza jest umiarkowana. Do gorętszych mediów (powyżej 90 C) polecamy wąż silikonowy lub na bazie TPE, np. NORFLEX SIL 408 albo VENTILAZIONE/CALOR.

Jaki jest minimalny promień gięcia?

Promień gięcia zaczyna się od 18 mm dla wariantu ID 20 mm i rośnie stopniowo do ponad 80 mm dla największych wymiarów. Zejście poniżej promienia gięcia może spowodować załamanie ścianki węża i tym samym skrócenie żywotności. Przy ostrych kątach należy stosować łuki podporowe lub gięte przejścia z rur metalowych.

Czy wąż nadaje się do pracy ciągłej?

Tak, wąż jest skonstruowany do pracy ciągłej w podanym zakresie ciśnień i temperatur. Codzienne użytkowanie przemysłowe daje zwykle 5-10 lat żywotności, o ile wąż nie jest narażony na skrajne zgięcia lub chemikalia wykraczające poza jego spektrum odporności.

Czy wąż może być dostarczony w określonych długościach?

Tak, 25-30 m to standardowa rolka, ale krótsze odcinki cięte są dostępne po uzgodnieniu. Wąż może być również dostarczony wstępnie skonfekcjonowany ze złączami i orurowaniem podporowym; skontaktuj się z nami w sprawie konkretnej konfiguracji instalacji.
