ARMOFLEX/PU/FOOD

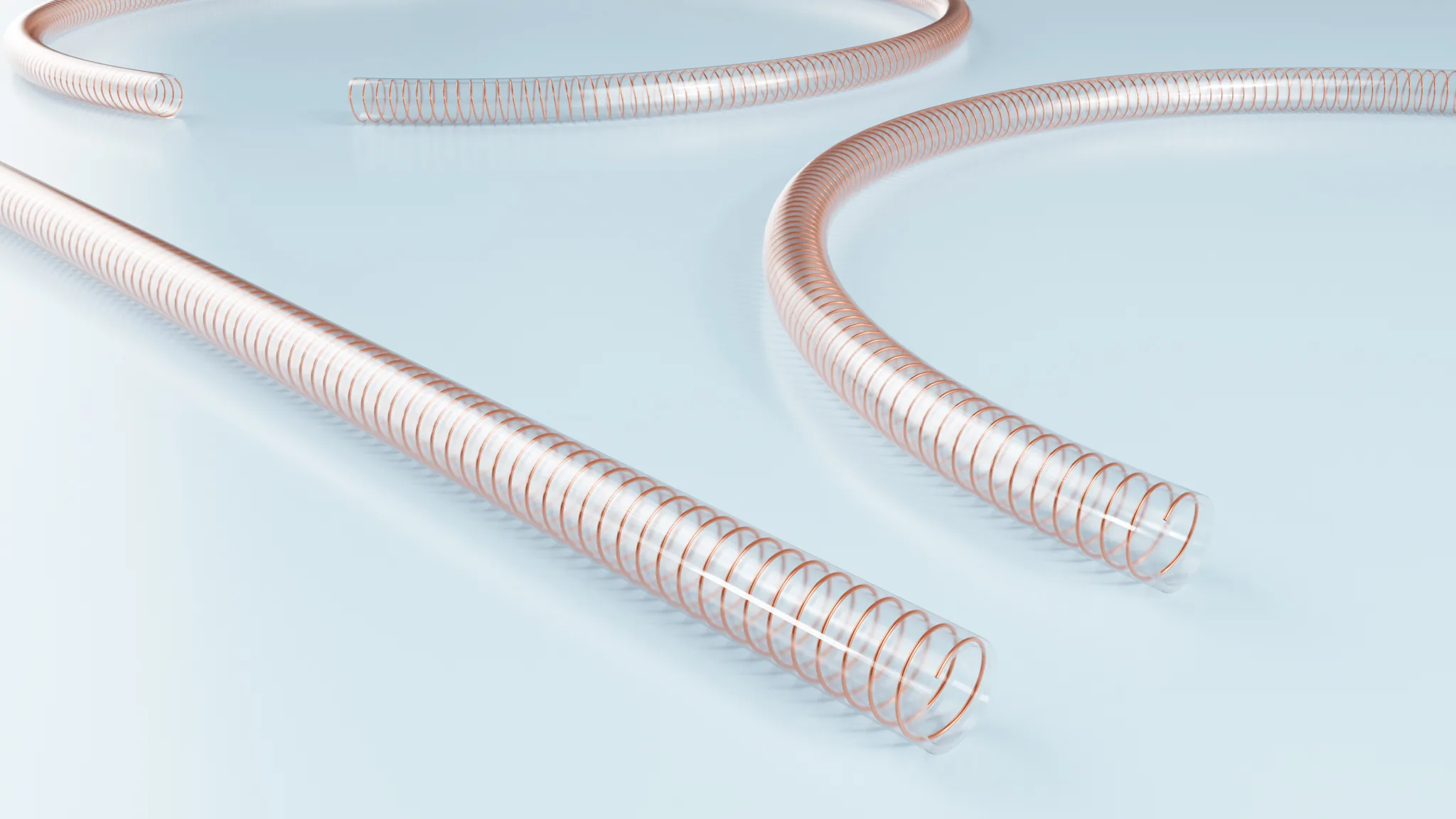

ARMOFLEX/PU/FOOD to certyfikowany do kontaktu z żywnością wąż ssawno-tłoczny w konstrukcji PU z wtopioną spiralą stalową. Odporność na media ścierne (granulat, proszek, pelety) w połączeniu z dopuszczeniem (UE) 10/2011 w pięciu kategoriach sprawia, że wąż dobrze nadaje się do produkcji spożywczej i farmaceutycznej, gdzie liczą się zarówno higiena, jak i odporność na zużycie.
Pobierz kartę techniczną (PDF)
- od −25°C do +85°C
- (UE) 10/2011 A-E
- PU, odporny na zużycie
- Ciśnienie 5 bar / podciśnienie 0,9 bar
- Ssanie i tłoczenie
- Media ciekłe i suche
Dlaczego ten wąż?
ARMOFLEX/PU/FOOD obiecuje coś, co brzmi jak sprzeczność: higienę żywności ORAZ odporność na zużycie w jednym wężu. Umożliwia to materiał PU: poliuretan jest jednym z niewielu elastomerów, które zarówno znoszą ciągły kontakt z żywnością, jak i są wystarczająco twarde, aby wytrzymać ścieranie przez granulat i proszek.
Dopuszczenia według (UE) 10/2011 obejmują pięć kategorii żywności (A=wodniste, B=kwaśne, C=alkohole, D1=nabiał, E=suche). To zakres szerszy niż w większości węży konkurencji, certyfikowanych zwykle tylko dla jednej lub dwóch kategorii. Czyni to ARMOFLEX/PU/FOOD standardowym rozwiązaniem dla zdywersyfikowanych produkcji spożywczych.

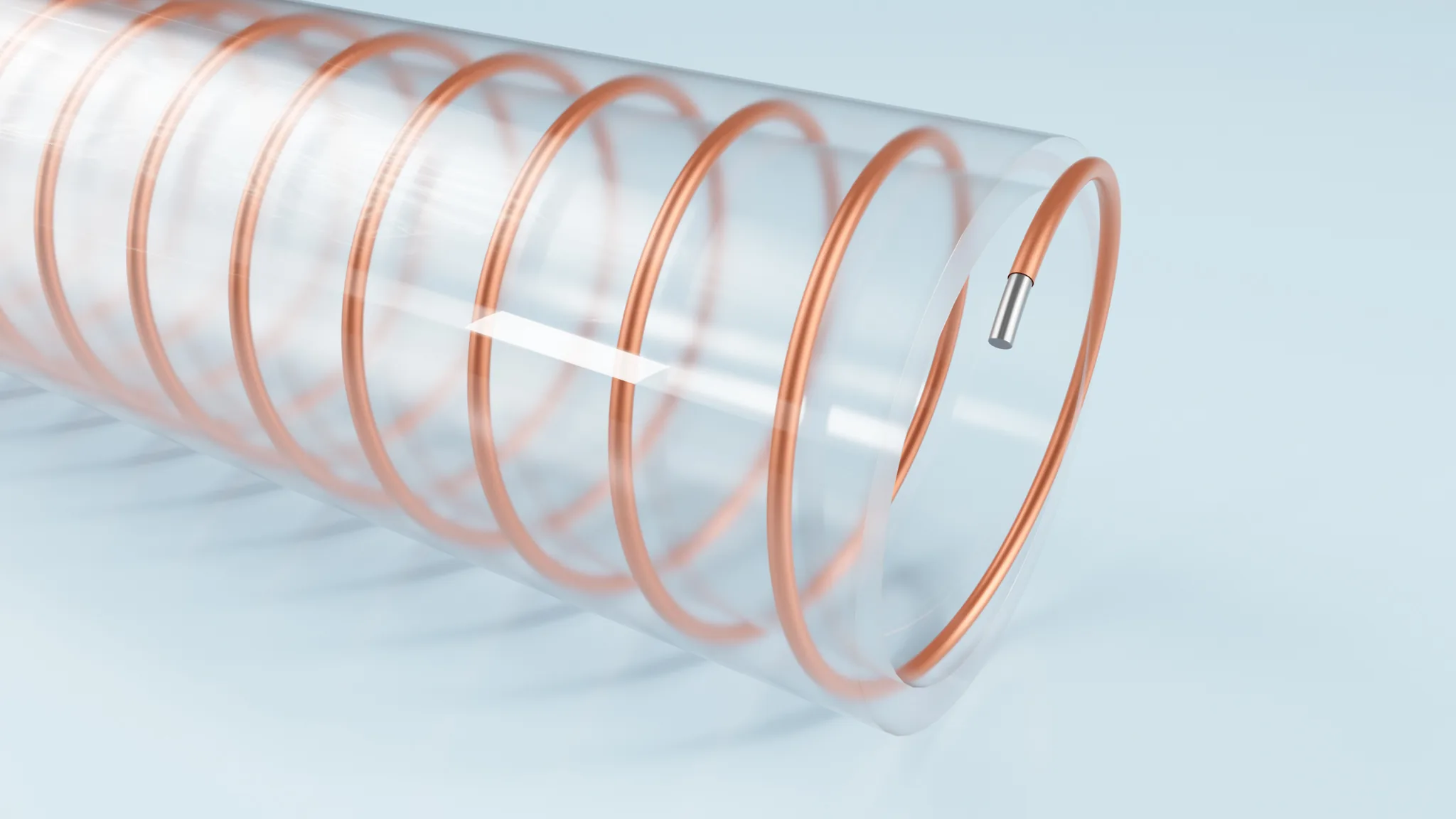

Wtopiona spirala stalowa jest osłonięta PU, co jest detalem kluczowym dla higieny. Odsłonięta spirala metalowa stanowiłaby ryzyko korozji i zanieczyszczenia przy częstym myciu CIP gorącą wodą i zasadami. Osłona zapewnia, że wąż można myć według tego samego protokołu co gładkościenne węże higieniczne.
Gdzie znajduje zastosowanie
Zakłady produkcji napojów, mleczarnie i piekarnie stosują ten wąż do wewnętrznego transportu surowców i produktów końcowych. Konstrukcja PU jest kompatybilna z cyklami CIP i może być regularnie czyszczona bez utraty dopuszczenia spożywczego przez cały okres eksploatacji.
Produkcja farmaceutyczna wykorzystuje ten wąż do transportu masowego surowców w postaci proszków i granulatów. Dla węży mających kontakt z surowcami farmaceutycznymi zwykle wymagane jest dopuszczenie LFGB; ARMOFLEX/PU/FOOD spełnia ten wymóg.
Produkcja pasz i przetwórstwo zbóż stosują ten wąż do obsługi granulatów i surowców, gdzie obok unikania zanieczyszczeń istotna jest odporność na zużycie. Twardość wyściółki PU wraz z zatopioną spiralą sprawia, że wąż dobrze sprawdza się w tych mieszanych zastosowaniach.
ARMOFLEX/PU/FOOD potocznie nazywany jest wężem spożywczym lub wężem PU.
Specyfikacja techniczna
Najważniejsze parametry węża podsumowano krótko poniżej. Dopuszczenia do kontaktu z żywnością obejmują pełny zakres temperatur roboczych i wszystkie pięć kategorii (UE) 10/2011.
| Materiał ścianki zewnętrznej/wyściółki wewnętrznej | PU (poliuretan) |
|---|---|
| Spirala | Stal powlekana (w otulinie) |
| Kolor | Transparentny (obie warstwy) |
| Zakres temperatur | od −25°C do +85°C |
| Ciśnienie robocze | 5 bar (wszystkie wymiary) |
| Podciśnienie | 0.9 bar |
| Dopuszczenie do żywności | (UE) 10/2011 kat. A, B, C, D1, E + (WE) 1935/2004 + LFGB |
| Konstrukcja | Gładka powierzchnia zewnętrzna i wewnętrzna, spirala stalowa w otulinie |
| Standardowa długość rolki | 30 m |
| SKU producenta | 4483 |
Wymiary i zamawianie
Tabela przedstawia dostępne wymiary standardowe. Klasa ciśnienia wynosi jednolicie 5 bar dla wszystkich wymiarów, przy odporności na podciśnienie 0,9 bar. Wartości ciśnienia odnoszą się do 20°C.
| Ø wewn. |
Ø zewn. |
Grubość ścianki |
Ciśnienie robocze |
Podciśnienie |
Promień gięcia |
Maks. długość |
Masa |
Rolka |
Nr artykułu |
|---|---|---|---|---|---|---|---|---|---|
| 38 | 47 | 4,5 | 5 | 0,9 | 270 | 30 | 0,77 | 30 | 4483038000 |
| 40 | 49 | 4,5 | 5 | 0,9 | 280 | 30 | 0,82 | 30 | 4483040000 |
| 51 | 61 | 5 | 5 | 0,9 | 360 | 30 | 1,2 | 30 | 4483050000 |
Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.
Normy i zgodność
Wąż jest produkowany zgodnie z europejskimi normami spożywczymi i ogólnymi systemami jakości. (UE) 10/2011 i (WE) 1935/2004 to podstawowe dopuszczenia do kontaktu z żywnością.
- (UE) 10/2011. Rozporządzenie dotyczące kontaktu z żywnością: potwierdzone dla kategorii A (wodne), B (kwaśne), C (alkohol do 20%), D1 (nabiał) i E (suche) w 5-minutowym badaniu w temperaturze 40 C.
- (WE) 1935/2004. Ogólne rozporządzenie ramowe w sprawie materiałów przeznaczonych do kontaktu z żywnością. Deklaracja producenta w dokumentacji.
- (GMP) (WE) 2023/2006. Dobra praktyka produkcyjna dla materiałów przeznaczonych do kontaktu z żywnością. Deklaracja producenta w dokumentacji.
- LFGB (niemiecki kodeks żywności i pasz). Niemieckie prawo żywnościowe i paszowe, jedno z najsurowszych dopuszczeń żywnościowych w Europie. Deklaracja producenta w dokumentacji.
- EN ISO 1307:2008. Europejska norma dla węży gumowych i termoplastycznych ogólnego stosowania.
- Dyrektywa RoHS (2011/65/UE). Ograniczenie stosowania substancji niebezpiecznych. Deklaracja producenta w dokumentacji.
- REACH (WE 1907/2006). Rejestracja substancji chemicznych. Deklaracja producenta na życzenie.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Choć ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dostarczają przydatnej wiedzy o rezystancji elektrycznej i bezpieczeństwie przemysłowym. Ma to znaczenie, jeśli wąż zostanie później połączony z urządzeniami elektrycznymi lub będzie używany w środowiskach mieszanych:
Niewidzialne najsłabsze ogniwo
Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.
Branże, w których jest stosowany
ARMOFLEX/PU/FOOD stosuje się tam, gdzie wąż z certyfikatem spożywczym musi również radzić sobie z mediami ściernymi. To połączenie jest charakterystyczne zwłaszcza dla piekarni i przetwórstwa zbóż.
Głównym rynkiem jest produkcja żywności (napoje, mleczarstwo, piekarnie). Wykładzina PU posiada dopuszczenie do kontaktu z żywnością wg (UE) 10/2011 w pięciu kategoriach, a zarazem jest wystarczająco odporna na ścieranie, by obsługiwać ścierne surowce, takie jak mąka, cukier i zboże. Zmniejsza to potrzebę stosowania osobnych węży higienicznych i odpornych na zużycie.
Produkcja farmaceutyczna stosuje wąż do transportu surowców i substancji pomocniczych luzem. Dopuszczenia (UE) 10/2011 i LFGB to zwykle wymagania minimalne w produkcji farmaceutycznej, a ARMOFLEX/PU/FOOD posiada oba.
Rynkami drugorzędnymi są produkcja pasz i ogólna obsługa granulatów. Wąż jest wystarczająco odporny na ścieranie dla granulatu zbożowego, paszowego i surowcowego. Powłoka osłaniająca spiralę stalową sprawia, że wąż można regularnie czyścić bez odsłaniania metalu.
Długości i zestawy na zamówienie
Wąż może być dostarczony pocięty na żądane długości. Standardową rolkę można po uzgodnieniu uzupełnić o krótsze odcinki lub większą liczbę rolek.
W Particulair doradzamy w doborze złączy i wymiarów. Wystarczy przesłać nam szkic zastosowania, a ocenimy właściwy wariant i długość.
Najczęściej zadawane pytania
Do jakich produktów spożywczych nadaje się ARMOFLEX/PU/FOOD?
Wąż jest certyfikowany zgodnie z rozporządzeniem (UE) 10/2011 w pięciu kategoriach (A, B, C, D1, E), obejmujących większość grup żywności: produkty wodne, kwaśne, alkoholowe, mleczne i suche. Potwierdzono to 5-minutowym testem przy 40 C dla każdej kategorii. Dostępne są również dopuszczenia (WE) 1935/2004 i LFGB.
Co oznaczają kategorie A, B, C, D1, E?
Kategorie rozporządzenia (UE) 10/2011 klasyfikują środki spożywcze według ryzyka migracji: A = wodne (woda, kawa, piwo), B = kwaśne (wino, sok owocowy), C = alkohol do 20%, D1 = produkty mleczne (mleko, śmietana), E = żywność sucha. Wąż jest przebadany i dopuszczony dla wszystkich pięciu kategorii, co czyni go elastycznym rozwiązaniem dla wielu różnych procesów spożywczych.
Czy wąż nadaje się również do mediów ściernych?
Tak, wyściółka PU jest bardzo odporna na zużycie, dzięki czemu wąż dobrze nadaje się do transportu granulatu, pelletów i proszków o działaniu ściernym (mąka, cukier, ziarna kawy, zboże). Jednocześnie zachowuje dopuszczenie do kontaktu z żywnością, co jest dużą zaletą w piekarniach i przemyśle zbożowym, gdzie odporność na ścieranie i higiena to często wymagania łączone.
Jaką temperaturę znosi wąż?
Od −25°C do +85°C w normalnej pracy. Obejmuje to większość procesów spożywczych, w tym mycie CIP gorącą wodą i produkty o umiarkowanym podgrzaniu. Do gorętszych procesów (powyżej 90 C) polecamy wąż na bazie silikonu lub z wyściółką EPDM.
Czy wąż można stosować do mycia CIP?
Tak, wyściółka PU jest odporna na zasady i kwasy stosowane w CIP (cleaning-in-place). Standardowy roztwór NaOH o temperaturze 80 C wąż znosi przy krótkotrwałym kontakcie (20-30 min jednorazowo, co odpowiada typowemu cyklowi CIP). Przy bardziej agresywnych cyklach mycia polecamy specjalistyczny wąż higieniczny, skontaktuj się z nami.
W jakich wymiarach dostępny jest ARMOFLEX/PU/FOOD?
Trzy standardowe wymiary: ID 38, 40 i 51 mm. Klasa ciśnienia wynosi 5 bar dla wszystkich, a odporność na podciśnienie 0,9 bar. Do mniejszych lub większych wymiarów polecamy alternatywne produkty z tej samej oferty spożywczej, skontaktuj się z nami.
Do czego potrzebna jest wbudowana spirala stalowa?
Spirala stalowa jest zatopiona w ściance PU, dzięki czemu metal nie styka się z medium. Funkcja jest dwojaka: zapewnia odporność na zapadanie się przy podciśnieniu (ważne przy zasysaniu ze zbiornika) ORAZ zwiększa wytrzymałość na ciśnienie. Osłonięcie spirali sprawia, że wąż można czyścić bez odsłaniania metalu.
Czy wąż może być dostarczany z konkretnymi złączami?
Tak, oferujemy złącza higieniczne (DIN 11851, Tri-Clamp, RJT) wstępnie zamontowane. To typowe w produkcji spożywczej, gdzie szybki demontaż do mycia jest codzienną procedurą. Prześlij nam konfigurację, a wykonamy montaż.
