Odporne na ścieranie

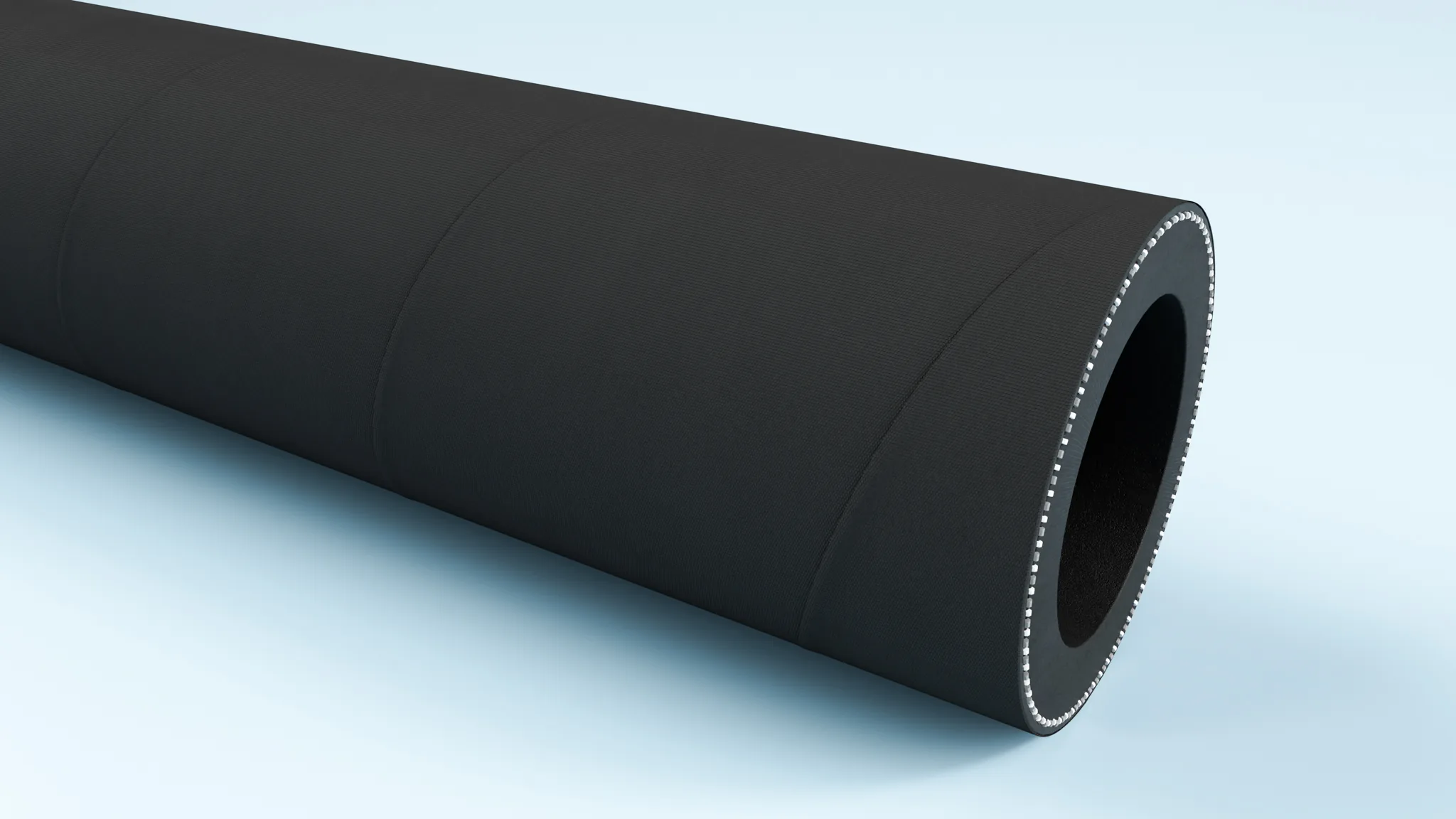

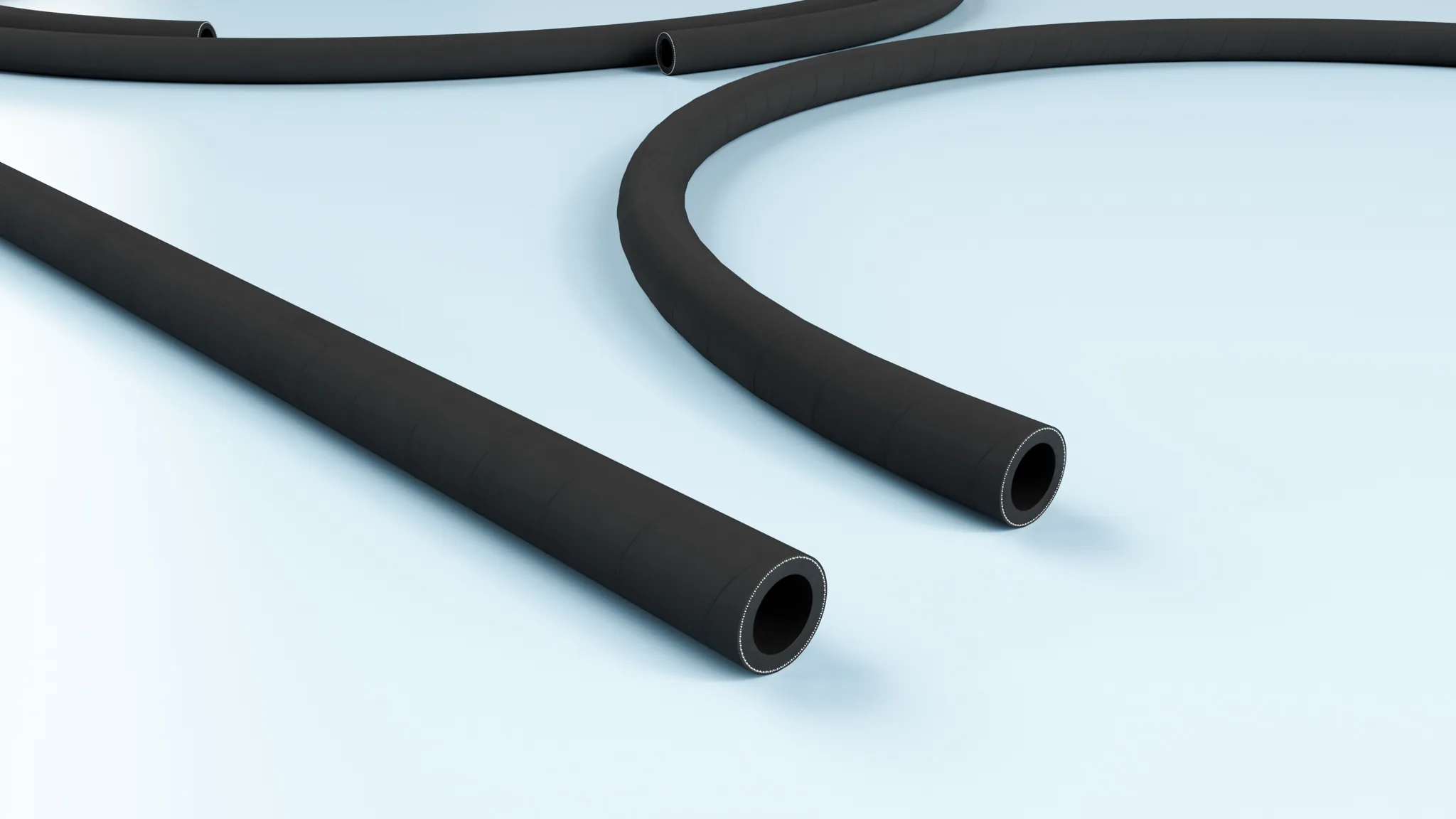

SM1 STRAHLMEISTER
SM1 STRAHLMEISTER to specjalistyczny wąż do piaskowania klasy heavy-duty o szczególnie wysokiej odporności na zużycie: wartość ścieralności 36 mm3 wg ISO 4649, znacznie lepsza niż w innych dostępnych na rynku wężach odpornych na ścieranie. Wykładzina SBR/NR/BR zapewnia ekstremalną odporność na zużycie przez piasek kwarcowy, śrut stalowy, korund i cząstki szkła. Przewodząca warstwa wewnętrzna (poniżej 10⁶ ohm) oraz antystatyczna powłoka zewnętrzna (poniżej 10⁹ ohm) zapewniają przydatność do strefy 22 ATEX, co w zastosowaniach piaskarskich jest obowiązkową cechą bezpieczeństwa. Ciśnienie robocze PN 12 bar i ciśnienie rozrywające 42 bar (współczynnik bezpieczeństwa 3,5x). 5 wymiarów (ID 13-42 mm). Stosowany zwykle w piaskowaniu przemysłowym, przemyśle szklarskim i renowacji powierzchni, gdzie wymagana jest maksymalna trwałość.
Pobierz kartę techniczną (PDF)
- od −35°C do +80°C
- 12 bar PN
- Ścieralność 36 mm³
- Przewodzący
- Piaskowanie
- Szczególnie odporny na zużycie
Dlaczego ten wąż?
Wytłaczana wyściółka SBR/NR/BR jest kluczem do szczególnie niskiej wartości ścieralności SM1. Mieszanka trzech polimerów (SBR kauczuk styrenowo-butadienowy, NR kauczuk naturalny, BR kauczuk butadienowy) jest specjalnie opracowana, aby wytrzymywać ostry piasek i cząstki stalowe. Konstrukcja wytłaczana jest jednorodna w całym przekroju, bez granic warstw, dzięki czemu odporność na zużycie pozostaje jednakowa od ścianki wewnętrznej po najgłębsze warstwy.
12 bar PN / 42 bar ciśnienia rozrywającego (współczynnik bezpieczeństwa 3,5x) to parametry dla piaskowania wysokociśnieniowego. Piaskowanie generuje w strumieniu cząstek impulsowe skoki ciśnienia, które krótkotrwale przekraczają nominalne ciśnienie robocze, dlatego margines bezpieczeństwa jest kluczowy. Awaria ścianki podczas piaskowania wysokociśnieniowego może być niebezpieczna dla personelu.
Konstrukcja łącząca przewodzącą warstwę wewnętrzną z antystatyczną powłoką zewnętrzną została zaprojektowana dla instalacji w strefie 22 ATEX. Piaskowanie generuje znaczną elektryczność statyczną, a przewodząca warstwa wewnętrzna odprowadza ładunek bezpośrednio do uziemienia. Powłoka antystatyczna zapewnia kontrolowane odprowadzanie ładunków również z otoczenia węża. To kompaktowe rozwiązanie bezpieczeństwa, które eliminuje potrzebę osobnego systemu uziemienia.
Gdzie znajduje zastosowanie
Warsztaty piaskarskie stosują wąż jako podstawowe wyposażenie wysokociśnieniowych pistoletów do piaskowania. Typowa instalacja obejmuje 5-15 m węża SM1 od zbiornika sprężonego powietrza do pistoletu. Ciśnienie robocze 12 bar i margines ciśnienia rozrywającego 42 bar zapewniają, że wąż zniesie skoki ciśnienia występujące podczas piaskowania pulsacyjnego.
Stocznie wykorzystują wąż do czyszczenia kadłubów śrutem stalowym, jednym z najbardziej ściernych zastosowań piaskarskich. Szczególnie niska wartość ścieralności SM1 jest tu kluczowa: alternatywne węże potrafią zawieść już po 2-4 tygodniach codziennej pracy, podczas gdy SM1 wytrzymuje zazwyczaj 6-12 miesięcy.
Przemysł szklarski i specjalistyczna obróbka powierzchni wykorzystują wąż do transportu cząstek szkła. Przydatność do strefy ATEX 22 jest zazwyczaj obowiązkowa ze względu na ryzyko wybuchu pyłu z drobnych cząstek szkła, a przewodząco-antystatyczna konstrukcja SM1 spełnia to wymaganie bezpieczeństwa.
Wąż potocznie nazywany jest SM1, wężem Strahlmeister lub wężem do piaskowania do ciężkich zastosowań.
Specyfikacja techniczna
Najważniejsze parametry węża podsumowano krótko poniżej. Ścieralność 36 mm3 jest szczególnie niska: znacząco lepsza niż w innych dostępnych na rynku wężach odpornych na zużycie.
| Materiał wewnętrzny | SBR/NR/BR wytłaczany (specjalna receptura odporna na ścieranie) |
|---|---|
| Materiał zewnętrzny | SBR (owijany) |
| Wzmocnienie | Warstwy tekstylne |
| Kolor | Czarny (wewnątrz i na zewnątrz) |
| Zakres temperatur | od −35°C do +80°C |
| Ciśnienie robocze (PN) | 12 bar |
| Ciśnienie rozrywające | 42 bar |
| Wartość ścieralności | 36 mm³ wg ISO 4649 (szczególnie niska wartość) |
| Rezystancja elektryczna rdzenia | <106 Ω (przewodzący) |
| Rezystancja elektryczna powłoki | <109 Ω (antystatyczny) |
| Nadruk | SM1® - Sandstrahl-Shotblast-Strahlmeister® PN 12 bar |
| SKU producenta | 3501 |
Wymiary i zamawianie
Tabela przedstawia 5 standardowych wymiarów węża. Wszystkie mają tę samą klasę ciśnienia (12 bar PN, ciśnienie rozrywające 42 bar) i standardową długość rolki 40 m.
| Ø wewn. |
Ø zewn. |
Grubość ścianki |
Ciśnienie robocze |
Ciśnienie rozrywające |
Promień gięcia |
Maks. długość |
Masa |
Rolka |
Nr artykułu |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 27 | 7 | 12 | 42 | 130 | 40 | 0,5 | 40 | 3501013027 |
| 19 | 33 | 7 | 12 | 42 | 190 | 40 | 0,65 | 40 | 3501019033 |
| 25 | 39 | 7 | 12 | 42 | 250 | 40 | 0,8 | 40 | 3501025039 |
| 32 | 48 | 8 | 12 | 42 | 320 | 40 | 1,1 | 40 | 3501032048 |
| 42 | 60 | 9 | 12 | 42 | 420 | 40 | 1,65 | 40 | 3501042060 |
Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.
Normy i zgodność
Wąż jest kwalifikowany zgodnie z głównymi normami dla wysokociśnieniowych węży odpornych na zużycie, o właściwościach elektrycznych.
- ISO 4649 (dawniej DIN 53516). Międzynarodowa norma dotycząca oznaczania odporności gumy na ścieranie. Wartość ścieralności węża 36 mm3 jest badana wg tej normy.
- ISO 8031. Oznaczanie rezystancji elektrycznej i powierzchniowej węży gumowych. Warstwa wewnętrzna i zewnętrzna węża są przebadane poniżej 10⁶ Ω / 10⁹ Ω.
- EN ISO 1307:2008. Europejska norma dla węży gumowych i termoplastycznych ogólnego stosowania.
- EN 12115. Europejska norma dla węży gumowych i termoplastycznych.
- Dyrektywa RoHS (2011/65/UE). Ograniczenie stosowania substancji niebezpiecznych.
- REACH (WE 1907/2006). Rejestracja substancji chemicznych.
- ATEX 2014/34/UE. Dyrektywa UE dotycząca urządzeń w atmosferze potencjalnie wybuchowej. Wąż ma odpowiednie właściwości elektryczne, ale karta techniczna nie zawiera wyraźnej deklaracji ATEX.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Przy wyborze węża, gdy właściwy poziom rezystancji lub klasyfikacja stref budzi wątpliwości, te dwa artykuły są dobrym punktem wyjścia:
Niewidzialne najsłabsze ogniwo
Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.
Branże, w których jest stosowany
SM1 STRAHLMEISTER stosuje się tam, gdzie wymagana jest maksymalna odporność na zużycie: typowo w przemysłowym piaskowaniu, przemyśle szklarskim i wysokociśnieniowym czyszczeniu powierzchni, gdzie trwałość węża jest kluczowym czynnikiem ekonomicznym.
Piaskowanie przemysłowe to główny rynek. Wąż prowadzi piasek kwarcowy, korund lub śrut stalowy z instalacji sprężonego powietrza do pistoletu do piaskowania przy ciśnieniu roboczym 8-12 bar. Wartość ścieralności 36 mm3 należy do najniższych na rynku: SM1 wytrzymuje zwykle 2-4x dłużej niż TURBOCORD i 5-10x dłużej niż standardowe węże odporne na ścieranie w tych samych zastosowaniach.
Przemysł szklarski i stoczniowy stosują wąż do wysokociśnieniowego transportu cząstek, gdzie odporność na ścieranie klasy heavy-duty ma kluczowe znaczenie. Czyszczenie kadłubów statków śrutem stalowym to jedno z najbardziej ściernych zastosowań piaskowania, a SM1 jest rozwiązaniem standardowym, ponieważ alternatywne węże zawodziłyby szybciej.
Odlewnie i renowacja przemysłowa to rynki drugorzędne. Obsługa piasku w odlewniach i renowacja powierzchni w obiektach przemysłowych wykorzystują wąż do pracy ciągłej przez kilka miesięcy. Przydatność do strefy ATEX 22 (przewodzący + antystatyczny) jest w wielu z tych zastosowań obowiązkowa ze względu na ryzyko wybuchu pyłu.
Długości i zestawy na zamówienie
Wąż może być dostarczony pocięty na żądane długości. Standardową rolkę można po uzgodnieniu uzupełnić o krótsze odcinki lub większą liczbę rolek.
W Particulair doradzamy w doborze złączy i wymiarów. Wystarczy przesłać nam szkic zastosowania, a ocenimy właściwy wariant i długość.
Najczęściej zadawane pytania
Do czego szczególnie nadaje się SM1 STRAHLMEISTER?
SM1 to wyspecjalizowany wąż do piaskowania o ekstremalnej odporności na ścieranie: wartość ścieralności 36 mm³ według ISO 4649. To wyjątkowo niska wartość jak na węże odporne na zużycie, znacznie lepsza niż 60-70 mm³ węża TURBOCORD i 70 mm³ węża BETONCORD/10. SM1 zaprojektowano specjalnie do najbardziej ściernych zastosowań piaskowania z użyciem piasku kwarcowego, śrutu stalowego, korundu i szkła.
Co sprawia, że ścieralność 36 mm³ to szczególnie niska wartość?
Standardowe węże przemysłowe mają zwykle wartość ścieralności 150-200 mm³ (im niższa, tym lepsza odporność na ścieranie). 36 mm³ to wynik wyjątkowy: oznacza, że wąż wytrzyma 4-5x więcej przepływów ściernych cząstek niż zwykłe węże przemysłowe, zanim rowek zużycia osiągnie tę samą głębokość. W praktyce przekłada się to na 2-4x dłuższy okres eksploatacji w najbardziej ściernych zastosowaniach piaskowania.
Czym różni się SM1 od TURBOCORD?
Oba to węże do piaskowania o konstrukcji przewodząco-antystatycznej. SM1 ma lepszą odporność na ścieranie (36 mm³ wobec 60-70 mm³), dlatego jest preferowany do najbardziej ściernych zastosowań. TURBOCORD ma wyższe parametry ciśnieniowe (12 bar PN wobec 12 bar), ale w większości parametrów oba są porównywalne. SM1 wybiera się przy ekstremalnej odporności na ścieranie, TURBOCORD do standardowego piaskowania wysokociśnieniowego.
Ile wymiarów obejmuje seria?
5 wymiarów: średnica wewnętrzna 13, 19, 25, 32 i 42 mm. Wszystkie mają te same parametry ciśnieniowe (12 bar PN, ciśnienie rozrywające 42 bar) i standardową długość rolki 40 m. To typowe wymiary dla pistoletów do piaskowania i wysokociśnieniowych systemów inżektorowych.
Dlaczego wymagany jest przewodzący rdzeń i antystatyczne pokrycie?
Piaskowanie generuje znaczne ładunki elektrostatyczne wskutek wysokociśnieniowego przepływu cząstek. Przewodzący rdzeń (poniżej 10⁶ Ω) odprowadza ładunek bezpośrednio do uziemienia, a antystatyczna powłoka (poniżej 10⁹ Ω) zapewnia kontrolowane odprowadzanie także w otoczeniu węża. To kluczowa właściwość bezpieczeństwa w instalacjach w strefie ATEX 22, gdzie istnieje ryzyko wybuchu pyłu.
Jakie złącza są zalecane?
Przy ciśnieniu piaskowania 12 bar zaleca się metalowe tuleje zaciskane lub wyspecjalizowane złącza do piaskowania z pierścieniami zabezpieczonymi przed zużyciem. Standardowe opaski ślimakowe NIE są wystarczające przy pracy cyklicznej pod ciśnieniem 12 bar. Pistolety do piaskowania i systemy inżektorowe mają zwykle określone konfiguracje złączy. Złącza montujemy na wężu zwykle według uzgodnień.
Jakie media ścierne można transportować?
Karta techniczna wymienia piasek kwarcowy, śrut stalowy, korund i szkło, czyli najbardziej standardowe ścierniwa do piaskowania. Wyściółka SBR/NR/BR nadaje się też do piasku granatowego, granatu i innych cząstek ceramicznych. Do ekstremalnie ciężkich zastosowań (ścierniwo diamentowe, ceramika spiekana) zalecamy wyspecjalizowane węże o dodatkowo pogrubionej ściance.
Jak długo wytrzymuje wąż?
Odporność na ścieranie z wartością ścieralności 36 mm³ jest wyjątkowo niska jak na węże odporne na zużycie. Przy codziennym profesjonalnym piaskowaniu wąż może wytrzymać 12-30 miesięcy, zależnie od wielkości cząstek, natężenia przepływu i częstotliwości pracy: 2-4x dłużej niż standardowe węże do piaskowania. Zalecana jest coroczna kontrola wzrokowa grubości ścianki wewnętrznej.
