ARIACORD/DIN

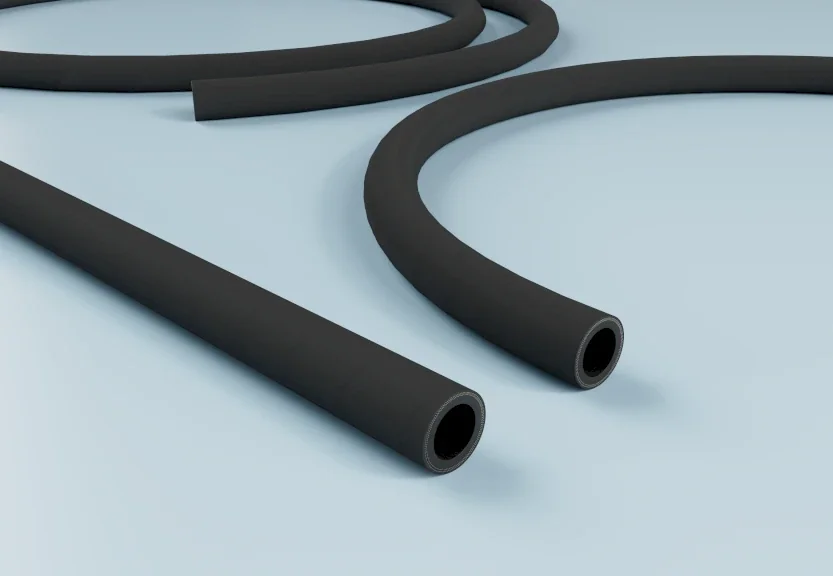

ARIACORD/DIN er en trykslange i sort SBR-gummi med tekstilindlæg, glat inderside og viklet yderkappe. Fabrikanten nævner blandt andet trykluft, vand, procesvand, kunstvanding og tunnelbyggeri. Maksimalt driftstryk er 10 bar for luft og 16 bar for vand, og sprængtrykket er 40 bar. Normalt temperaturområde er −30 til +70°C. Slangen leveres i syv størrelser fra indre Ø 32 til 76 mm.

Hent datablad (PDF)

SBR-gummi −30 til +70°C 10 bar luft, 16 bar vand Ø 32 til 76 mm

Trykluft og vand
−30 til +70°C
DIN 20018
Sprængtryk 40 bar
Ø 32 til 76 mm
Tilskæring efter mål

Hvorfor denne slange?

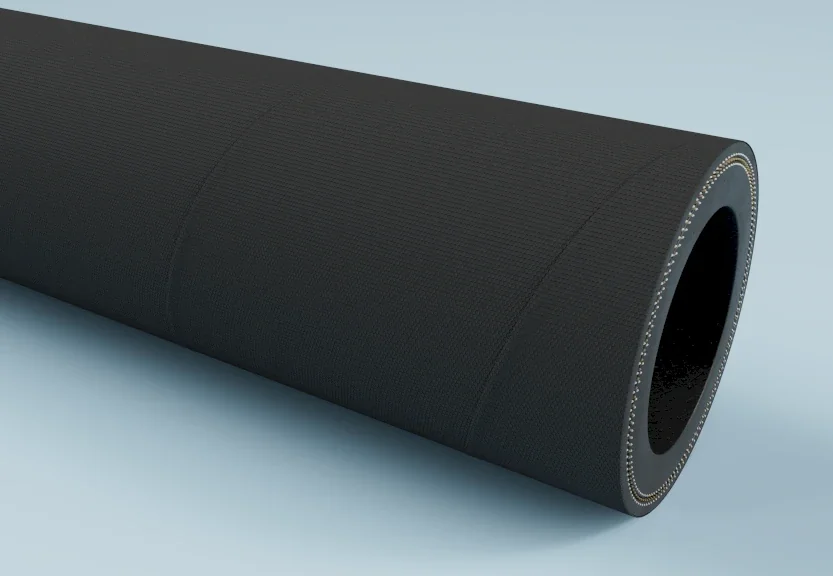

ARIACORD/DIN har inderslange og yderkappe i SBR-gummi og tekstilindlæg. Indersiden er glat, og yderkappen er viklet. Fabrikanten beskriver yderkappen som ældnings- og vejrbestandig.

Maksimalt driftstryk er 10 bar for luft og 16 bar for vand, og sprængtrykket er 40 bar i alle størrelser.

Hvor bruges den?

Fabrikanten nævner trykluft og luftforsyning, vand og procesvand, kunstvanding, biogas, doserings- og belægningsanlæg, udluftning, emballeringsmaskiner, tunnelbyggeri og kommunale køretøjer.

Det formelle navn er ARIACORD/DIN.

Tekniske specifikationer

Specifikationerne er gældende per 30. oktober 2026 og stammer fra fabrikantens datablad. Felter uden værdi er ikke oplyst af fabrikanten.

Inderslange og yderkappe	SBR-gummi, sort
Indlæg	Tekstil
Inderside	Glat
Yderkappe	Viklet, ældnings- og vejrbestandig
Maks. driftstryk	10 bar luft, 16 bar vand
Sprængtryk	40 bar
Transportmedier	Gas, væske
Temperaturområde	−30°C til +70°C
Producent SKU (modelgruppe)	3220

Dimensioner og bestilling

Tabellen viser standardstørrelserne fra fabrikantens datablad. Arbejdstrykket i tabellen er for luft; med vand er det 16 bar. Felter uden værdi (—) er ikke oplyst.

Dimensioner, tryk- og vakuumdata for ARIACORD/DIN
Indre Ø [mm]	Ydre Ø [mm]	Vægtykkelse [mm]	Arbejdstryk DIN 26057, 10 % elong. [bar]	Burst-tryk [bar]	Bøjeradius [mm]	Maks. længde [m]	Vægt [kg/m]	Rulle [m]	Artikelnr.
32	48	8	10	40	220	40	1,33	40	3220032000
35	51	8	10	40	220	40	1,45	40	3220035000
38	50	6	10	40	280	40	1,11	40	3220038000
42	60	9	10	40	260	40	1,93	40	3220042000
51	65	7	10	40	400	40	1,73	40	3220050000
53	73	10	10	40	350	40	2,53	40	3220053000
76	96	10	10	40	500	40	3,49	40	3220075000

Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.

Standarder og overensstemmelse

Fabrikanten dokumenterer følgende:

DIN 20018.
EN ISO 1307:2008.

Fabrikanten oplyser ingen elektrisk modstand for slangen. Den må derfor ikke bruges til brændbart støv.

Dokumentation og downloads

Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.

Datablad (Particulair) Particulair-brandet datablad med alle tekniske specifikationer. PDF

Hjælp til materialevalg

Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:

ESD

Det usynlige svageste led

Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.

Læs artiklen

Modstand

Kend din ohm

Forskellen på antistatisk og konduktivt — og hvilket niveau der kræves i hvilken zone.

Læs artiklen

Brancher der bruger den

Slangen anvendes i:

Fabrikanten nævner blandt andet kemi-, keramik-, papir-, tekstil-, glas-, træ- og plastindustrien, bygge og anlæg, landbrug og gartneri, maskin- og bilindustrien samt kommunal drift og miljøteknik.

Tilpassede længder og samlinger

Slangen kan tilskæres efter mål og samles med koblinger. Vi rådgiver om samlingen, så slangen passer til dit anlæg.

Se vores tilpassede slangesamlinger

Relaterede slanger

Slanger der ofte overvejes sammen med denne. Forslagene bygger på samme kategori og lignende egenskaber.

Ofte stillede spørgsmål

Hvilket tryk tåler slangen?

Fabrikanten angiver et maksimalt driftstryk på 10 bar med luft og 16 bar med vand i alle størrelser. Sprængtrykket er 40 bar. Tabellen viser tallet for luft.
