Tilbehør · Tilbehør

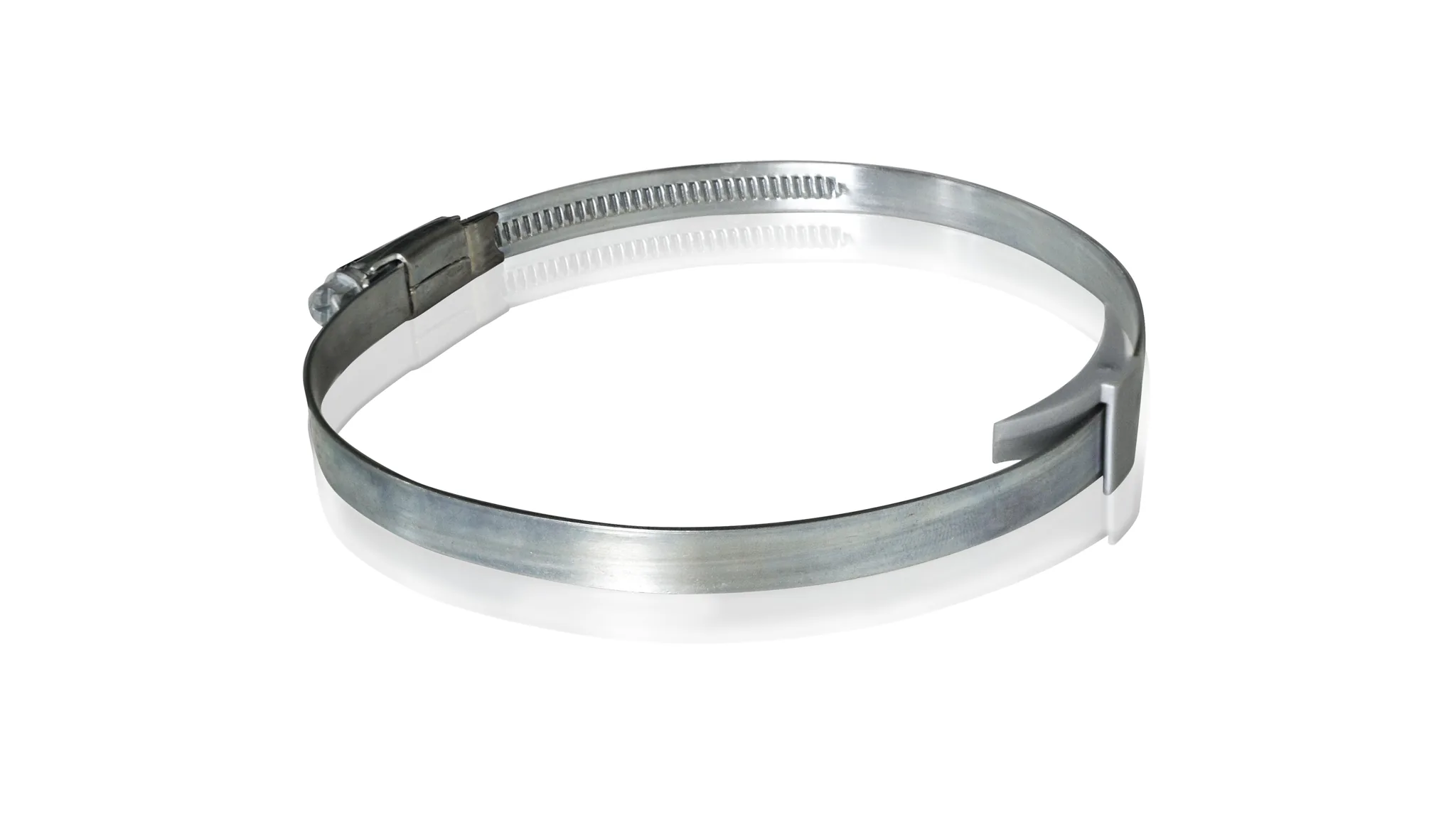

CLAMP 210 BRIDGE
CLAMP 210 BRIDGE er en bridge-klemme udviklet til externalt korrugerede spiral-slanger. Det specielle ved konstruktionen er den plastic bridge fremstillet af PA6 W1 - en glasfiber-forstaerket polyamid der giver elektrisk isolation og sikker hold paa slangens spiral-rib uden at skade ydermaterialet. Krops-baandet er galvaniseret staal og skruen ligeledes. 19 dimensioner med clampingrange fra 25 mm til 209 mm daekker AIRDUC-seriens hovedspaend. Bruges typisk paa pneumatisk transport-installationer hvor bridge-konstruktionen er afgoerende for sikkert greb og elektrisk isolation.
- Galvaniseret
- Bridge-konstruktion
- 19 dimensioner
- Korrugerede slanger
- PA6 plastic bridge
- Genbrugelig
Tekniske specifikationer
Produktets noegle-specifikationer er kort opsummeret nedenfor.
| Type | Bridge-klemme med plastic bridge |
|---|---|
| Krops-materiale | Galvaniseret staal |
| Bridge-materiale | PA6 Quality W1 (forstaerket polyamid) |
| Skrue-materiale | Galvaniseret staal |
| Anvendelse | Externalt korrugerede spiral-slanger |
| Dimensioner | 19 stk - clampingrange 25 til 209 mm |
| Standarder | RoHS + REACH |
| Producent-SKU | 2100000 |
Dimensioner og bestilling
Tabellen viser CLAMP 210 BRIDGE's standard-dimensioner.
| Indre Ø |
Ydre Ø |
Vægt |
Artikelnr. |
|---|---|---|---|
| 25 | 31 | 0,02 | 21000250000 |
| 32 | 39 | 0,025 | 21000320000 |
| 40 | 49 | 0,03 | 21000400000 |
| 50 | 59 | 0,03 | 21000500000 |
| 60 | 69 | 0,03 | 21000600000 |
| 70 | 79 | 0,03 | 21000700000 |
| 80 | 89 | 0,03 | 21000800000 |
| 90 | 99 | 0,03 | 21000900000 |
| 100 | 109 | 0,03 | 21001000000 |
| 110 | 119 | 0,03 | 21001100000 |
| 120 | 129 | 0,03 | 21001200000 |
| 130 | 139 | 0,03 | 21001300000 |
| 140 | 149 | 0,03 | 21001400000 |
| 150 | 159 | 0,03 | 21001500000 |
| 160 | 169 | 0,03 | 21001600000 |
| 170 | 179 | 0,03 | 21001700000 |
| 180 | 189 | 0,03 | 21001800000 |
| 190 | 199 | 0,03 | 21001900000 |
| 200 | 209 | 0,03 | 21002000000 |
Hver dimension har eget article-nummer. Vaegt er pr. styk.
Ofte stillede spørgsmål
Hvad er bridge-konstruktionen?
Bridge-konstruktionen er det stykke materiale der broer mellem klemmens to ender og laeger sig over slangens spiral-rib. CLAMP 210's bridge er fremstillet af PA6 W1 - en forstaerket polyamid - der har to fordele: (1) elektrisk isolation, saa klemmen ikke kortslutter mellem konduktive slangeoverflader; (2) skaansomt greb der ikke skader slangens yder-rib. Bridge er afgoerende for sikker holdkraft paa korrugerede slanger.
Hvilke slanger passer?
CLAMP 210 BRIDGE er udviklet specifikt til externalt korrugerede spiral-slanger - det daekker AIRDUC PUR-serien (350, 351, 355, 356), AIRDUC PVC (341, 345) og lignende slanger med markant udvendig spiral-rib. Til glat ydervaeg-slanger anbefaler vi CLAMP 208 eller CLAMP 211. Til ATEX/EC-relevante installationer anbefaler vi CLAMP 212 EC der har integral grounding.
Er klemmen elektrisk isolerende?
PA6 plastic bridge er elektrisk isolerende, men krops-baandet er galvaniseret staal og dermed konduktivt. I praksis betyder det at to slanger der forbindes med CLAMP 210 BRIDGE ikke faar kontakt gennem bridge'en, men maaske via metal-baandet hvis det beroerer slangens leder-elementer. Til ATEX/ESD-applikationer anbefaler vi CLAMP 212 EC der specifikt har integral grounding.
Saelges klemmer enkeltvis?
Ja. Hver dimension har eget article-nummer. Til faerdig-monterede slangesaet med klemmer i begge ender raadgiver vi om dimension-konfiguration baseret paa slangens ydre korrugerings-diameter.
