Tilbehør · Tilbehør

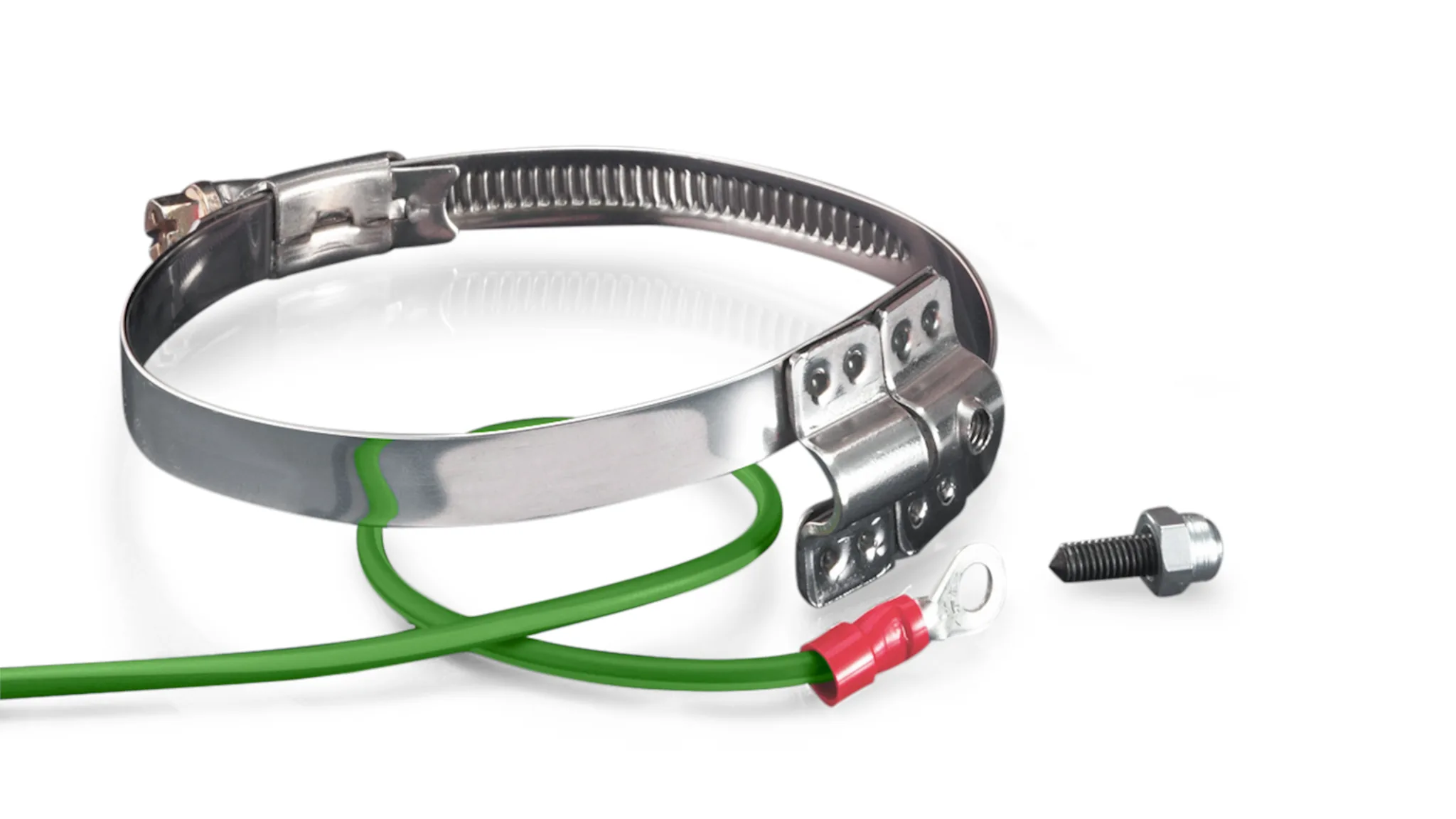

CLAMP 212 EC
CLAMP 212 EC er en bridge-klemme med integral grounding udviklet specifikt til ATEX/ESD-installationer paa externalt korrugerede spiral-slanger. EC-tilfoejelsen (Electrically Conductive) refererer til at klemmen sikrer en kontinuert konduktiv vej fra slangens elektrisk konduktive lag til den jordede installations-struktur - en kritisk forudsaetning for at statisk afladning ledes vaek og ikke bygges op i transport-systemet. 24 dimensioner med clampingrange fra 27 mm til 415 mm daekker AIRDUC EC-/AS-seriens dimension-spaend. Bruges typisk i ATEX-zone 21/22 omraader hvor stoev-eksplosionsfare kraever integreret jord-forbindelse.
- ATEX-relevant
- Integral grounding
- 24 dimensioner
- Korrugerede slanger
- EC-konduktiv
- Stoev-eksplosionsfare
Tekniske specifikationer
Produktets noegle-specifikationer er kort opsummeret nedenfor.
| Type | Bridge-klemme med integral grounding |
|---|---|
| ATEX-relevans | Zone 21/22 (stoev-eksplosionsfare) |
| EC-funktion | Konduktiv vej fra slange til jord-struktur |
| Anvendelse | Externalt korrugerede spiral-slanger i ATEX-omraader |
| Dimensioner | 24 stk - clampingrange 27 til 415 mm |
| Standarder | RoHS + REACH |
| Producent-SKU | 2122878 |
Dimensioner og bestilling
Tabellen viser CLAMP 212 EC's standard-dimensioner.
| Indre Ø |
Ydre Ø |
Vægt |
Artikelnr. |
|---|---|---|---|
| 27 | 47 | 0,04 | 21200272878 |
| 35 | 55 | 0,05 | 21200352878 |
| 45 | 65 | 0,05 | 21200452878 |
| 55 | 75 | 0,05 | 21200552878 |
| 65 | 85 | 0,06 | 21200652878 |
| 75 | 95 | 0,06 | 21200752878 |
| 85 | 105 | 0,06 | 21200852878 |
| 95 | 115 | 0,07 | 21200952878 |
| 105 | 125 | 0,07 | 21201052878 |
| 115 | 135 | 0,07 | 21201152878 |
| 125 | 145 | 0,07 | 21201252878 |
| 135 | 155 | 0,07 | 21201352878 |
| 145 | 165 | 0,08 | 21201452878 |
| 155 | 175 | 0,08 | 21201552878 |
| 165 | 185 | 0,06 | 21201652878 |
| 175 | 195 | 0,06 | 21201752878 |
| 185 | 205 | 0,08 | 21201852878 |
| 195 | 215 | 0,09 | 21201952878 |
| 205 | 225 | 0,07 | 21202052878 |
| 245 | 265 | 0,13 | 21202452878 |
| 295 | 315 | 0,11 | 21202952878 |
| 315 | 335 | 0,09 | 21203152878 |
| 345 | 365 | 0,12 | 21203452878 |
| 395 | 415 | 0,13 | 21203952878 |
Hver dimension har eget article-nummer. Vaegt er pr. styk.
Ofte stillede spørgsmål
Hvad betyder EC?
EC staar for Electrically Conductive - elektrisk konduktiv. CLAMP 212 EC har en integral grounding-funktion der sikrer en kontinuert konduktiv vej fra slangens elektrisk konduktive lag (typisk en konduktiv stribe eller heltvaegs-kompound) til den jordede metalstruktur klemmen monteres paa. Det er kritisk i ATEX/ESD-installationer hvor statisk afladning skal ledes vaek for at undgaa gnistdannelse i eksplosive atmosfaerer.
Til hvilke slanger anbefales CLAMP 212 EC?
CLAMP 212 EC anbefales til EC-/AS-varianter af AIRDUC PUR-serien (351 EC, 355 EC, 356 EC og deres AS-modparter 350 AS, 355 AS, 356 AS). Disse slanger har en konduktiv konstruktion (stribe eller heltvaegs) der kraever korrekt jordforbindelse. CLAMP 212 EC sikrer at jordforbindelsen er kontinuert ogsaa over slange-samlinger.
Skal jeg ohm-maale efter installation?
Ja - god praksis. Efter installation af CLAMP 212 EC paa en konduktiv slange anbefaler vi at maale modstanden mellem slangens konduktive lag og jord-strukturen med et multimeter (paa Megohm-omraadet). Vaerdier under 10E6 ohm bekraefter at jordforbindelsen er funktionel. Det er specielt vigtigt efter laenge brugs-tid hvor stoev-belaegning kan have isoleret kontakt-fladerne. Se vores artikel 'Kend din ohm' for mere baggrund.
Hvad er forskellen mellem CLAMP 212 og CLAMP 212 EC?
CLAMP 212 er en standard bridge-klemme uden grounding-funktion - vaelges til ikke-ATEX/ikke-ESD-installationer. CLAMP 212 EC har integral grounding via en konduktiv kontakt-arm der sikrer at klemmen baade holder slangen mekanisk OG opretholder jordforbindelse. Til ATEX zone 21/22 anbefales kun CLAMP 212 EC.
