CLAMP 212

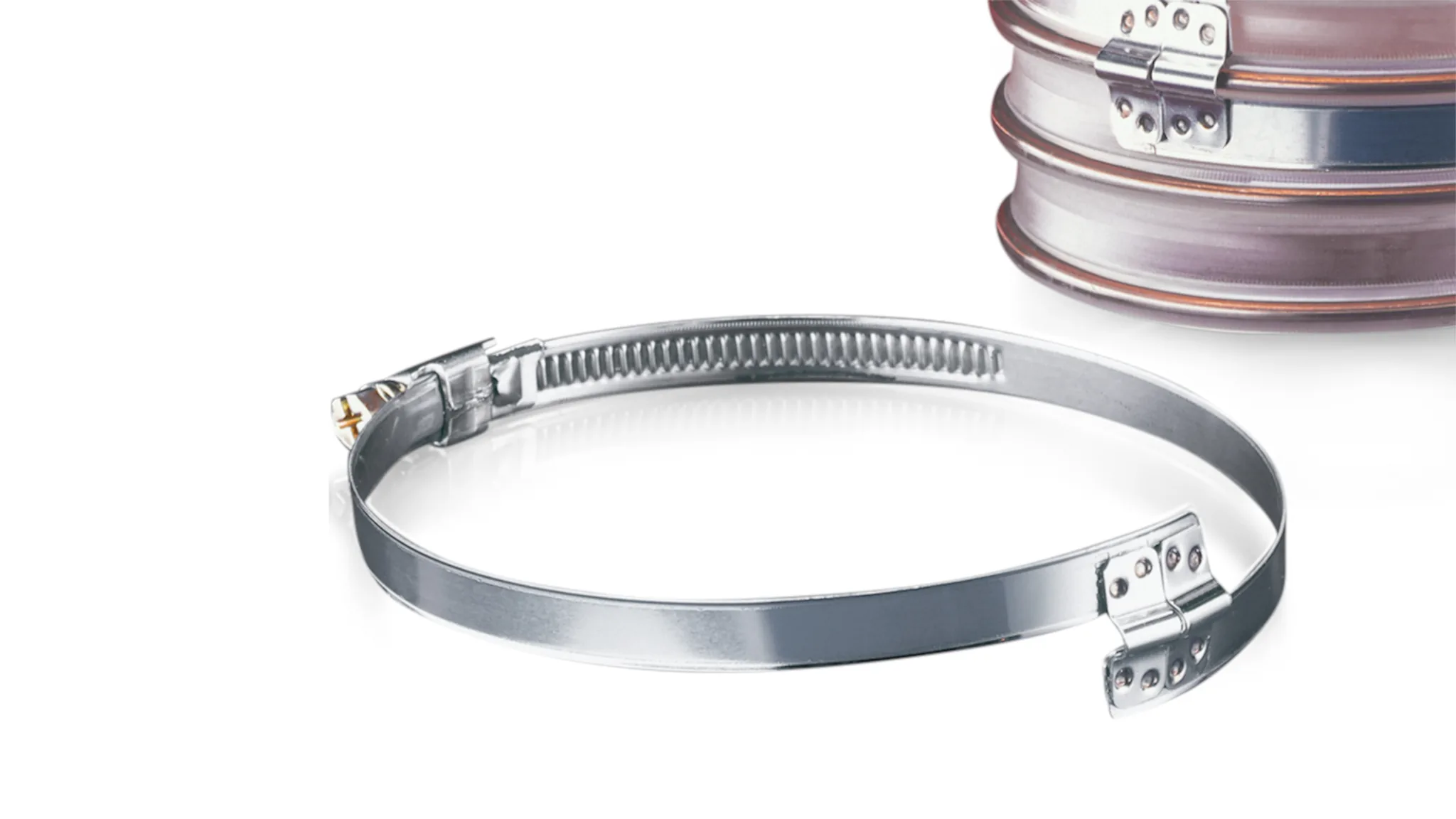

CLAMP 212 er en bridge-klemme udviklet specifikt til externalt korrugerede spiral-slanger. Bridge-konstruktionen sikrer at klemmen sidder fast paa slangens rib-struktur uden at glide ned i mellemrummene - en kritisk forskel sammenlignet med almindelige skrue-klemmer. 28 dimensioner med clampingrange fra 9 mm til 255 mm daekker AIRDUC PUR/PVC-seriens fulde dimension-spaend. Bruges typisk paa pneumatiske transport-installationer hvor sikker holdkraft og hurtig demontering er afgoerende.

Hent datablad (PDF)

Bridge ID 9 - 255 mm 28 dimensioner Korrugerede
  • Bridge-konstruktion
  • Hurtig montering
  • 28 dimensioner
  • Korrugerede slanger
  • Genbrugelig
  • AIRDUC-katalogen

Tekniske specifikationer

Produktets noegle-specifikationer er kort opsummeret nedenfor.

Type Bridge-klemme til korrugerede slanger
Anvendelse Externalt korrugerede spiral-slanger
Genbrugelig Ja
Dimensioner 28 stk - clampingrange 9 til 255 mm
Standarder RoHS + REACH
Producent-SKU 2120000

Dimensioner og bestilling

Tabellen viser CLAMP 212's standard-dimensioner.

Dimensioner, tryk- og vakuumdata for CLAMP 212
Indre Ø
[mm]		 Ydre Ø
[mm]		 Vægt
[kg/m]		 Artikelnr.
9190,0121200090000
13200,0121200130000
17270,0121200170000
20280,0121200200000
22370,0221200220000
27470,0221200270000
29470,0221200290000
35550,026521200350000
40600,0321200400000
45650,0321200450000
55750,0321200550000
65850,0421200650000
75950,0421200750000
851050,0421200850000
951150,0421200950000
1051250,0421201050000
1151350,0521201150000
1251450,0521201250000
1351550,0521201350000
1451650,0521201450000
1551750,0521201550000
1651850,0621201650000
1751950,0621201750000
1852050,0621201850000
1952150,0621201950000
2052250,0721202050000
2152350,0721202150000
2352550,121202350000

Hver dimension har eget article-nummer. Vaegt er pr. styk.

Passer til disse slanger

Dette tilbehoer er kvalificeret af producenten til foelgende slanger.

AIRDUC® PUR 350 AS (MD)
ATEX/ESD

AIRDUC® PUR 350 AS (MD)

Letvægts antistatisk PUR-slange til pneumatisk transport i ATEX-zoner
AIRDUC® PUR 351 EC (MD)
ATEX/ESD

AIRDUC® PUR 351 EC (MD)

Elektrisk konduktiv polyurethanslange til ATEX-zoner
AIRDUC® PUR 355 AS (HD)
ATEX/ESD

AIRDUC® PUR 355 AS (HD)

Antistatisk heavy-duty polyurethanslange til slidende medier i ATEX-zoner
AIRDUC® PUR 356 AS (XHD)
ATEX/ESD

AIRDUC® PUR 356 AS (XHD)

Antistatisk extra heavy-duty PUR-slange til de groveste medier i ATEX-zoner
AIRDUC® PVC 341 (MD)
Slidstærk

AIRDUC® PVC 341 (MD)

Flammehæmmende PVC-suge- og trykslange — MD-konstruktion til industri-udsugning og pulver-pneumatik
AIRDUC PVC 345 (HD)
Slidstærk

AIRDUC PVC 345 (HD)

Heavy-duty PVC suge- og tryk-slange til industriel stoev- og pulver-extraktion

Ofte stillede spørgsmål

Hvilke slanger passer?

CLAMP 212 er udviklet til externalt korrugerede spiral-slanger - det daekker hele AIRDUC PUR-serien (350, 351, 355, 356) og AIRDUC PVC (341, 345). Bridge-konstruktionen finder grebe paa rib-strukturens top og sikrer at klemmen ikke glider ned i mellemrummene.

Hvad er forskellen mellem CLAMP 212 og CLAMP 210 BRIDGE?

Begge er bridge-klemmer til korrugerede slanger. CLAMP 210 BRIDGE har en plastic bridge i PA6 W1 og er typisk valgt hvor elektrisk isolation eller skaansom slange-yderbehandling er vigtig. CLAMP 212 har en simplere konstruktion uden separat plastic bridge og er typisk billigere - vaelges hvor isolation og rib-skaansomhed ikke er kritiske.

Skal jeg bruge CLAMP 212 EC for ATEX-installation?

Ja. CLAMP 212 EC har integral grounding der specifikt er udviklet til ATEX/ESD-installationer hvor statisk afladning fra slangen skal ledes vaek til jord. Standard CLAMP 212 har ikke denne grounding-funktion.

Hvad er materialet?

Producentens factsheet for CLAMP 212 specificerer ikke krops-materialet eksplicit. T-bolt og bridge-klemmer i denne serie leveres typisk i galvaniseret eller rustfri staal. Bekraeft praecis materiale-spec ved bestilling.
