Tilbehør · Tilbehør
CONNECT 202

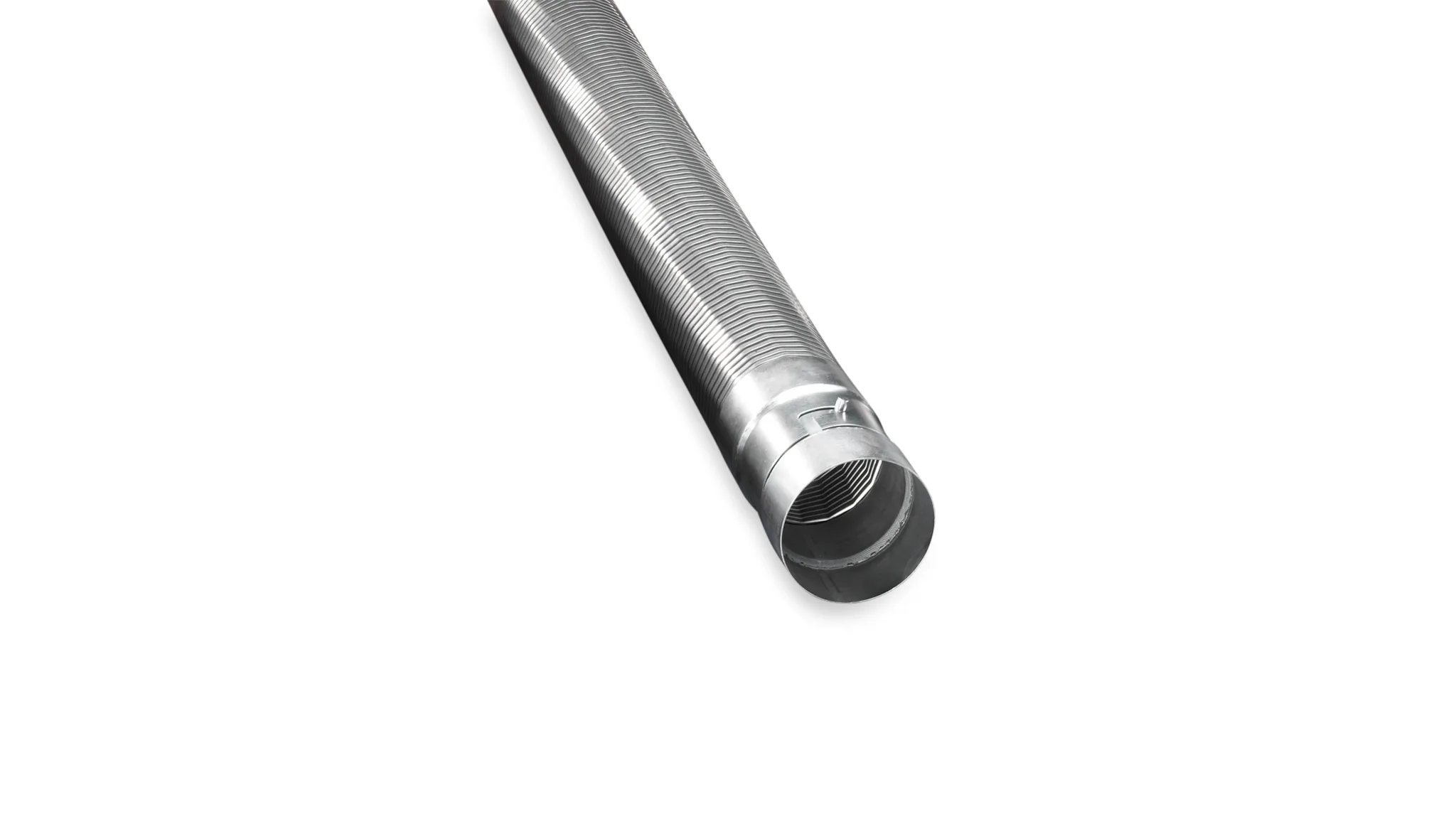

CONNECT 202 er en bajonet-lås-konstruktion i rustfri stål (INOX) udviklet til metal-slanger i 375-, 376-, og 377-serien (samt HT- og REINFORCED-varianter). Bajonet-konstruktionen med L-slot tillader at koblingen åbnes og lukkes med en hurtig kvart-omdrejning - betydeligt hurtigere end skrue- eller gevind-koblinger. Den ensidige udvidelse forenkler indførsel af metal-slangen i koblings-delen. 13 dimensioner fra ID 50 mm til 300 mm dækker det fulde metal-slange-spænd. Bruges typisk i installationer hvor metal-slanger periodisk skal demonteres for renovering eller udskiftning - fx i kemisk industri, marine-applikationer og højtemperatur-transport.
- Rustfri INOX
- Bajonet-lås
- 13 dimensioner
- Metal-slange
- Kvart-omdrejning
- L-slot
Tekniske specifikationer
Produktets nøgle-specifikationer er kort opsummeret nedenfor.
| Type | Bajonet-lås (cylindrisk med L-slot) |
|---|---|
| Materiale | Rustfri stål (INOX) |
| Kompatibilitet | METAL HOSE 375 / 375 HT / 376 INOX / 377 REINFORCED |
| Åbne-mekanisme | Kvart-omdrejning (værktøjs-fri) |
| Dimensioner | 13 stk - ID 50 til 300 mm |
| Standarder | RoHS + REACH |
| Producent-SKU | 2022014 |
Dimensioner og bestilling
Tabellen viser CONNECT 202's standard-dimensioner.
| Indre Ø |
Vægt |
Artikelnr. |
|---|---|---|
| 50 | 0,11 | 20200502014 |
| 60 | 0,16 | 20200602014 |
| 70 | 0,18 | 20200702014 |
| 80 | 0,2 | 20200802014 |
| 100 | 0,3 | 20201002014 |
| 120 | 0,35 | 20201202014 |
| 125 | 0,37 | 20201252014 |
| 140 | 0,73 | 20201402014 |
| 150 | 0,77 | 20201502014 |
| 180 | 0,91 | 20201802014 |
| 200 | 1,33 | 20202002014 |
| 250 | 2,16 | 20202502014 |
| 300 | 2,87 | 20203002014 |
Hver dimension har eget article-nummer. Vægt er pr. styk.
Ofte stillede spørgsmål
Hvad er en bajonet-lås?
En bajonet-lås er en mekanisk forbindelse hvor to dele forbindes via en kvart-omdrejning. Pinde på den ene del glider ind i L-formede slot på den anden del; en kvart-omdrejning låser dem mekanisk. Bajonet-konstruktionen er hurtigere end gevind-koblinger og kræver ingen værktøjer. CONNECT 202 har bajonet-lås med L-slot - en variation hvor pinden glider ind, derefter omdrejes en kvart, og låsen er sikker.
Hvilke metal-slanger passer?
CONNECT 202 er specifikt kvalificeret til METAL HOSE 375 (PUR-belagt agraff-konstruktion), 375 HT (højtemperatur), 376 INOX (rustfri stål) og 377 REINFORCED (alu-konstrukteret). Bajonet-låsens L-slot er dimensioneret til disse slangers ydre profil - andre metal-slanger kræver krydstjek inden bestilling.
Forskellen mellem CONNECT 202 og CONNECT 203-204?
Begge er rustfri INOX-koblinger til metal-slanger. CONNECT 202 har bajonet-lås der låsen via kvart-omdrejning. CONNECT 203-204 har cylindrisk eller slot-cylindrisk adapter uden bajonet-mekanik - typisk fast-installation-løsning hvor demontering ikke er regelmæssig. CONNECT 206 har quick-release flange-konstruktion til hurtigt skift uden gevind.
Sælges enkeltvis?
Ja. Hver dimension har eget article-nummer. Bajonet-låsens to halvdele sælges som komplet sæt per dimension. Til færdig-monterede slangesæt med CONNECT 202 i begge ender kontakter os.
