CONNECT THREAD FITTING 234

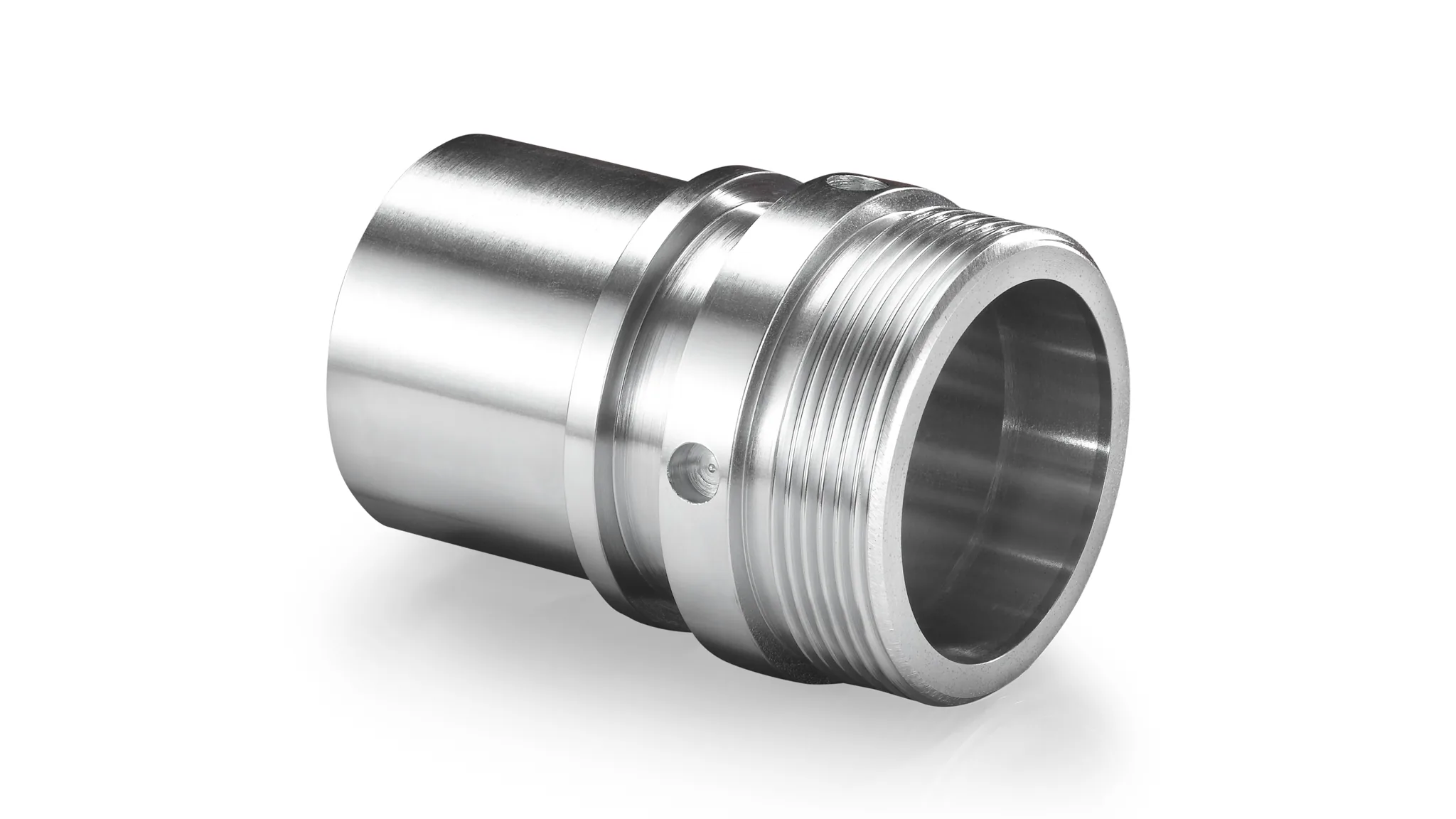

CONNECT THREAD FITTING 234 er en threaded adapter fremstillet af rustfri staal grade 1.4301 (= AISI 304) til at koble AIRDUC-slanger via standard DIN ISO 228 parallel-gevind. Adapteren er specifikt udviklet til food- og pharma-industri og er kvalificeret til hele AIRDUC FOOD- og INOX-FOOD-AS-katalogen. Gevind-spaendet daekker fra G1 til G4 - de mest brugte process-gevind-stoerrelser. 9 dimensioner med slange-ID 25 til 100 mm matcher AIRDUC-katalogens sanitaere process-spaend. Bruges typisk hvor en food/pharma-godkendt slange skal kobles til standardiseret rorforbindelses-system med G-gevind - fx process-tanke, ventiler, pumper i bryggeri, mejeri og pharma-anlaeg.
- AISI 304
- DIN ISO 228
- 9 dimensioner
- Food + pharma
- Rustfri staal
- -40 til +90 deg C
Tekniske specifikationer
Produktets noegle-specifikationer er kort opsummeret nedenfor.
| Type | Threaded adapter (DIN ISO 228) |
|---|---|
| Materiale | Rustfri staal 1.4301 (= AISI 304) |
| Gevind-standard | DIN ISO 228 G-gevind |
| Gevind-spaend | G1 til G4 |
| Anvendelse | AIRDUC food/pharma + INOX-FOOD-AS-serien + TIMBERDUC 533 AS |
| Temperatur | -40 til +90 °C |
| Dimensioner | 9 stk - ID 25 til 100 mm |
| Standarder | DIN ISO 228 + RoHS + REACH |
| Producent-SKU | 2342919 |
Dimensioner og bestilling
Tabellen viser CONNECT THREAD FITTING 234's standard-dimensioner.
| Indre Ø |
Ydre Ø |
Vægt |
Artikelnr. |
|---|---|---|---|
| 25 | 25 | 0,156 | 23400252919 |
| 32 | 32 | 0,22 | 23400322919 |
| 38 | 38 | 0,3 | 23400382919 |
| 40 | 40 | 0,3 | 23400402919 |
| 50 | 50 | 0,85 | 23400502919 |
| 65 | 65 | 0,9 | 23400652919 |
| 75 | 75 | 1,1 | 23400752919 |
| 80 | 80 | 0,01 | 23400802919 |
| 100 | 100 | 1,73 | 23401002919 |
Hver dimension har eget article-nummer. Vaegt er pr. styk.
Ofte stillede spørgsmål
Forskel til CONNECT 242?
Begge er DIN ISO 228 threaded adapters. CONNECT 242 er fremstillet af zinc / galvaniseret sheet metal i sort - typisk valg til standard industri-process. CONNECT 234 er fremstillet af rustfri staal AISI 304 og specifikt food-grade-godkendt - typisk valg til food- og pharma-industri hvor materiale-compliance kraever rustfri staal og fodevare-kontakt-godkendelse.
Hvilke slanger?
CONNECT 234 er kvalificeret til AIRDUC's food/pharma-katalog: 350 (AS, AS BLACK, FOOD-AS), 351 + 355 + 356 (FOOD, INOX FOOD-AS, EC), 355 + 356 (AS, HT) og TIMBERDUC 533 AS. Det daekker dermed hele AIRDUC's food-spaend samt de primaere AS- og HT-varianter.
AISI 304 vs 316Ti til pharma?
AISI 304 (1.4301) er den mest udbredte rustfri staal-grade og daekker de fleste food-applikationer + standard pharma. Til pharma-installationer hvor compliance specifikt kraever 316-grade (typisk pga. chlorid-eksponering eller hoejtemperatur-CIP-cyklusser) anbefaler vi i stedet CONNECT TRI-CLAMP 245 (AISI 316L) eller CONNECT DAIRY 247 (kan leveres i 316Ti). Kontakt os hvis pharma-compliance kraever 316-grade fitting.
Hvilken taetning skal jeg bruge?
DIN ISO 228 parallel-gevind kraever taetning paa udstoder-fladen (ikke i gevindet selv). Til food/pharma anbefales food-godkendt O-ring i silikone (FDA), EPDM eller FKM afhaengig af medie. Til standard process kan PTFE-tape ogsaa bruges. Kontakt os med medie-specifikation for praecise anbefalinger.
