CONNECT 240 EC

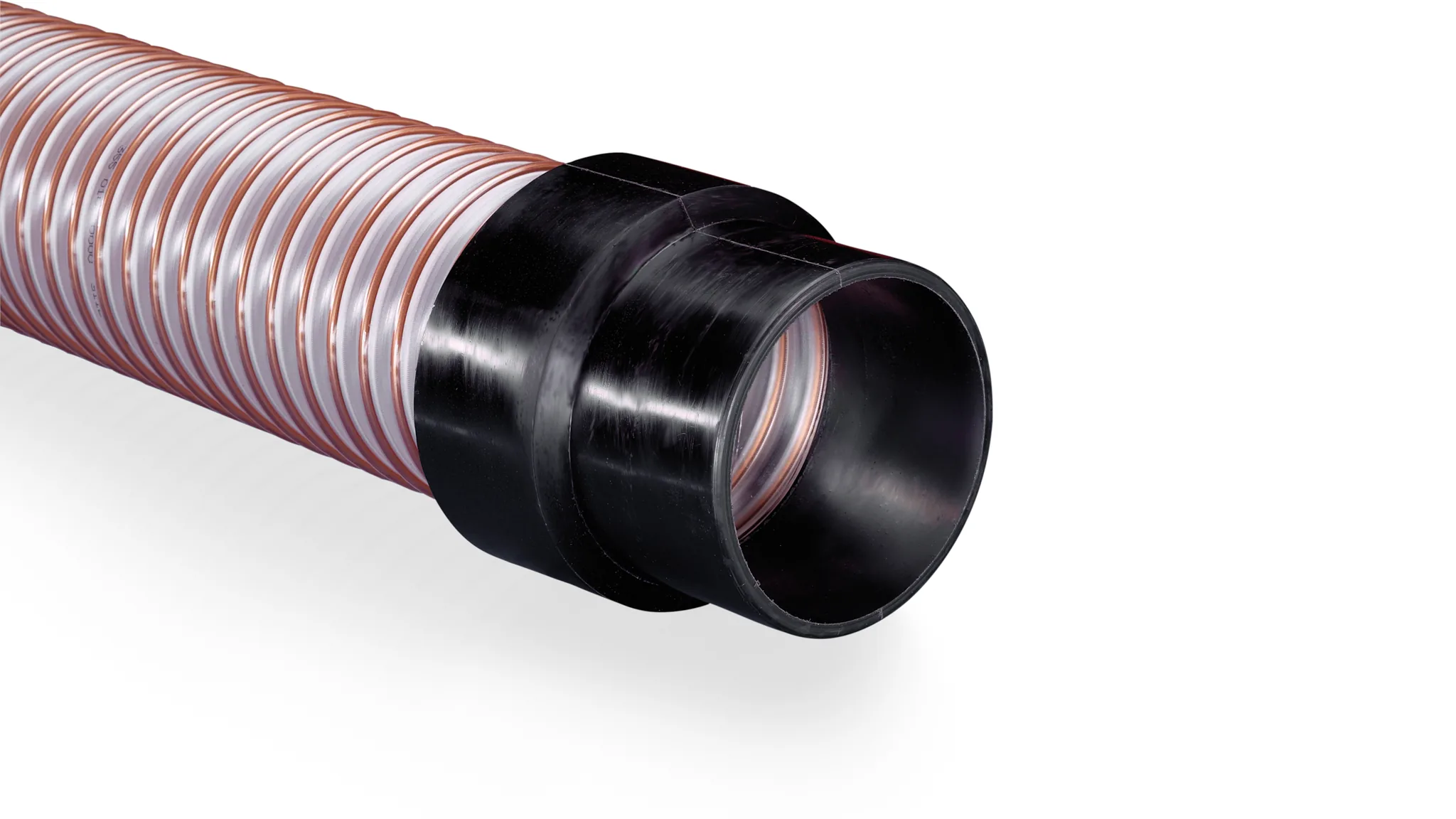

CONNECT 240 EC er en elektrisk konduktiv soft slide-on sleeve udviklet til ATEX-installationer paa AIRDUC PUR-seriens EC- og AS-varianter (351 EC, 355 EC, 356 EC, 350 AS, 355 AS, 356 AS) samt AIRDUC PVC-serien (341, 345). Sleeve'en kombinerer hoej slid-bestandighed med kemisk-, mikrobe- og hydrolyse-bestandighed - en specifikation der goer den ideel til food- og pharma-industri. Den elektriske egenskab er dokumenteret med gennemgangs-modstand under 10E3 ohm (kontakt-modstand) og overflade-modstand under 10E3 ohm; konformerer ogsaa NFPA 652-grenseværdien paa <10E6 ohm. Temperatur-omraade -40 til +90 deg C med peak +125 deg C.

Hent datablad (PDF)

EC <10³ Ω ATEX 21/22 ID 38 - 60 mm Skrue-paa
  • ATEX EC
  • <10³ Ω
  • NFPA 652 compliance
  • AIRDUC EC/AS
  • Slid- og kemisk-bestandig
  • -40 til +125 deg C peak

Tekniske specifikationer

Produktets noegle-specifikationer er kort opsummeret nedenfor.

Type Elektrisk konduktiv soft slide-on sleeve
Kompatibilitet AIRDUC EC- og AS-varianter (351 EC, 355 EC/AS, 356 EC/AS) + PVC 341/345
Elektrisk modstand <10³ Ω (gennemgang og overflade)
NFPA 652 compliance <10⁶ Ω
Egenskaber Slid-, kemisk-, mikrobe-, hydrolyse-bestandig
Temperatur -40 til +90 °C (peak +125 °C)
Dimensioner 4 stk - ID 38, 40, 50, 60 mm
Standarder RoHS + REACH
Producent-SKU 2401003

Dimensioner og bestilling

Tabellen viser CONNECT 240 EC's standard-dimensioner.

Dimensioner, tryk- og vakuumdata for CONNECT 240 EC
Indre Ø
[mm]		 Ydre Ø
[mm]		 Maks. længde
[m]		 Vægt
[kg/m]		 Artikelnr.
3838850,0924000381003
4040850,0924000401003
5050900,124000501003
6060900,1324000601003

Hver dimension har eget article-nummer. Vaegt er pr. styk.

Passer til disse slanger

Dette tilbehoer er kvalificeret af producenten til foelgende slanger.

AIRDUC® PUR 351 EC (MD)
ATEX/ESD

AIRDUC® PUR 351 EC (MD)

Elektrisk konduktiv polyurethanslange til ATEX-zoner
AIRDUC® PUR 355 EC (HD)
ATEX/ESD

AIRDUC® PUR 355 EC (HD)

Konduktiv heavy-duty polyurethanslange til slidende medier i ATEX-zoner
AIRDUC® PUR 356 EC (XHD)
ATEX/ESD

AIRDUC® PUR 356 EC (XHD)

Konduktiv extra-heavy-duty polyurethanslange til ekstremt slidende medier i ATEX-zoner
AIRDUC® PUR 350 AS (MD)
ATEX/ESD

AIRDUC® PUR 350 AS (MD)

Letvægts antistatisk PUR-slange til pneumatisk transport i ATEX-zoner
AIRDUC® PUR 355 AS (HD)
ATEX/ESD

AIRDUC® PUR 355 AS (HD)

Antistatisk heavy-duty polyurethanslange til slidende medier i ATEX-zoner
AIRDUC® PUR 356 AS (XHD)
ATEX/ESD

AIRDUC® PUR 356 AS (XHD)

Antistatisk extra heavy-duty PUR-slange til de groveste medier i ATEX-zoner

Ofte stillede spørgsmål

Hvad betyder EC-modstanden?

CONNECT 240 EC har dokumenteret elektrisk modstand under 10E3 ohm (1000 ohm) baade for gennemgangs-modstand og overflade-modstand. Det betyder at sleeve'en er klassificeret som elektrisk konduktiv (ikke kun statisk-dissipativ). Det er kritisk i ATEX-installationer hvor statisk afladning fra slangens medie skal ledes vaek til jord uden at bygge ladning op. Sleeve'en konformerer ogsaa NFPA 652 (US-standard for stoev-eksplosions-haandtering) som har en hoejere graense paa <10E6 ohm.

Hvilke slanger?

CONNECT 240 EC er kvalificeret til AIRDUC PUR EC-varianter (351 EC, 355 EC, 356 EC) og AS-varianter (350 AS, 355 AS, 356 AS) samt AIRDUC PVC 341, 345. Til standard non-EC AIRDUC-varianter anbefaler vi i stedet CONNECT 240 (basis-versionen) der ikke har EC-funktion men er billigere.

Forskellen til CONNECT 240?

CONNECT 240 (basis) har slid-, kemisk- og mikrobe-bestandighed men er IKKE elektrisk konduktiv. CONNECT 240 EC tilfoejer den elektriske konduktivitet plus hydrolyse-bestandighed. Til ATEX/ESD-installationer er CONNECT 240 EC obligatorisk; til ikke-ATEX-applikationer er CONNECT 240 (basis) billigere alternativ.

Anbefalet ohm-test efter installation?

Ja - god praksis. Maal modstanden mellem slangens konduktive lag og jord-strukturen efter installation. Vaerdier under 10E6 ohm bekraefter funktionel jordforbindelse - lavere er bedre. CONNECT 240 EC's eget gennemgang er specificeret <10E3 ohm. Se vores artikel 'Kend din ohm' for retningslinjer paa multimeter-maaling og fortolkning.
