Tilbehør · Tilbehør

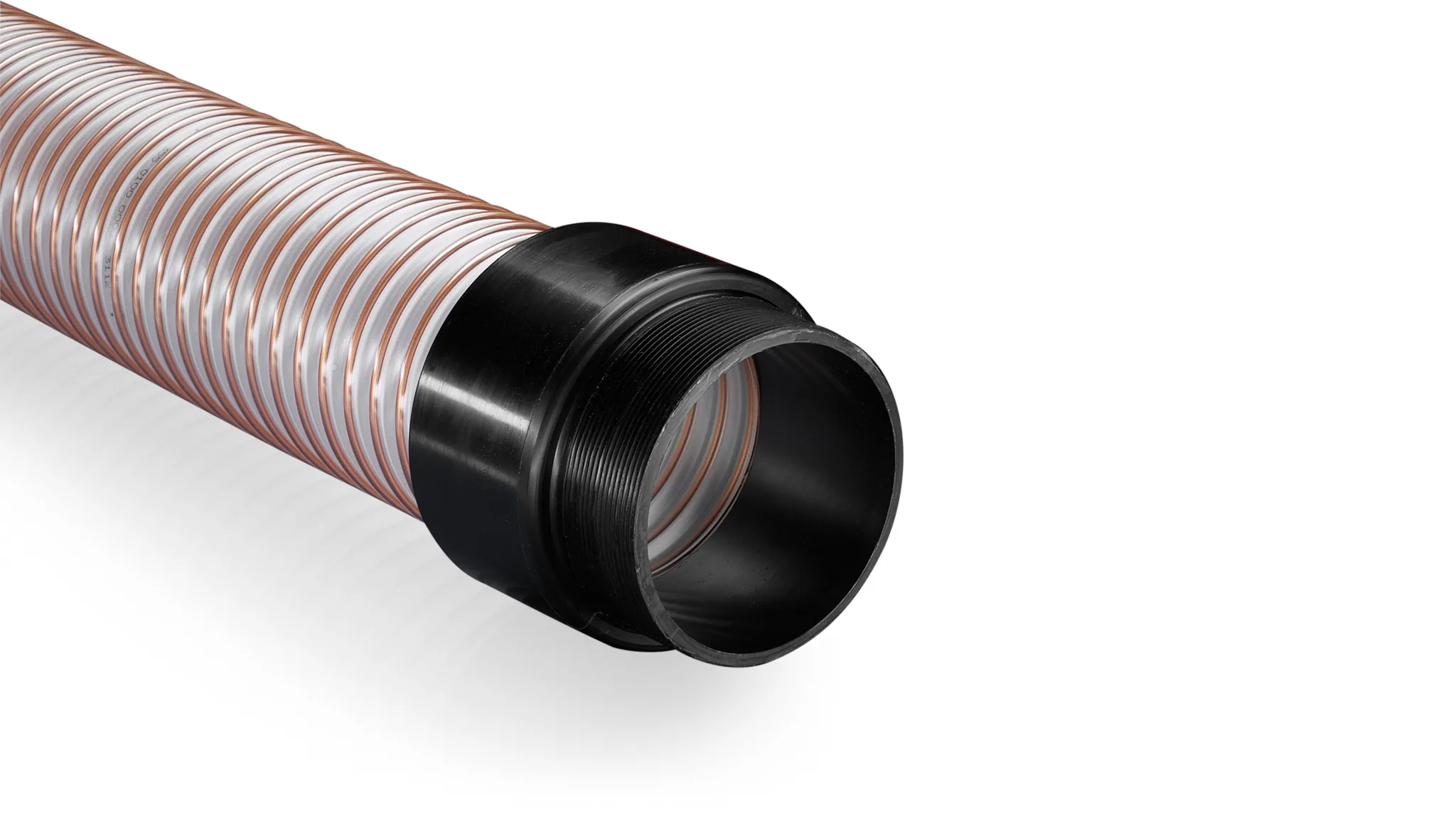

CONNECT 242

CONNECT 242 er en threaded adapter fremstillet til at koble AIRDUC-slanger til standard rør- og process-installationer via DIN ISO 228 gevind. Konstruktionen er hoej slid-bestandig og kemisk-bestandig, leveres sort, og daekker gevind-stoerrelser fra 2 til 6 tommer. 7 dimensioner med slange-ID fra 50 mm til 150 mm matcher gevind-spaendet og daekker de mest brugte process-tilslutninger. Bruges typisk hvor pneumatiske transport-linjer skal kobles til process-tanke, ventiler eller pumper med standard tomme-gevind.

Hent datablad (PDF)

DIN ISO 228 2 - 6 inch ID 50 - 150 mm Sort
  • DIN ISO 228
  • Threaded adapter
  • 7 dimensioner
  • AIRDUC-serien
  • Slid-bestandig
  • Kemisk-bestandig

Tekniske specifikationer

Produktets noegle-specifikationer er kort opsummeret nedenfor.

Type Threaded adapter
Gevind-standard DIN ISO 228
Gevind-spaend 2 til 6 tommer
Anvendelse AIRDUC-serien (350, 351, 355, 341, 345)
Egenskaber Hoej slid-bestandig, kemisk-bestandig
Farve Sort
Temperatur -40 til +90 °C
Dimensioner 7 stk - ID 50 til 150 mm
Standarder DIN ISO 228 + RoHS + REACH
Producent-SKU 2428500

Dimensioner og bestilling

Tabellen viser CONNECT 242's standard-dimensioner.

Dimensioner, tryk- og vakuumdata for CONNECT 242
Indre Ø
[mm]		 Maks. længde
[m]		 Vægt
[kg/m]		 Artikelnr.
50860,1524200508500
55870,1824200558500
65890,2224200658500
75970,2824200758500
1001080,1924201008500
1251220,8124201258500
1501321,0124201508500

Hver dimension har eget article-nummer. Vaegt er pr. styk.

Passer til disse slanger

Dette tilbehoer er kvalificeret af producenten til foelgende slanger.

AIRDUC® PUR 350 AS (MD)
ATEX/ESD

AIRDUC® PUR 350 AS (MD)

Letvægts antistatisk PUR-slange til pneumatisk transport i ATEX-zoner
AIRDUC® PUR 351 EC (MD)
ATEX/ESD

AIRDUC® PUR 351 EC (MD)

Elektrisk konduktiv polyurethanslange til ATEX-zoner
AIRDUC® PUR 355 AS (HD)
ATEX/ESD

AIRDUC® PUR 355 AS (HD)

Antistatisk heavy-duty polyurethanslange til slidende medier i ATEX-zoner
AIRDUC® PVC 341 (MD)
Slidstærk

AIRDUC® PVC 341 (MD)

Flammehæmmende PVC-suge- og trykslange — MD-konstruktion til industri-udsugning og pulver-pneumatik
AIRDUC PVC 345 (HD)
Slidstærk

AIRDUC PVC 345 (HD)

Heavy-duty PVC suge- og tryk-slange til industriel stoev- og pulver-extraktion

Ofte stillede spørgsmål

Hvad er DIN ISO 228?

DIN ISO 228 er den europaeiske standard for parallelle pibe-gevind (formaal: rorforbindelse uden taeting i gevindet selv - taetning sker via O-ring eller flach-pakning paa udstoder-fladen). Standarden specificerer gevind-stoerrelser i tomme-mal (G1/8 til G6) og er den mest brugte standard for industriel rorforbindelse i EU. CONNECT 242 leveres i G2 til G6 - de stoerre stoerrelser der matcher AIRDUC-katalogens hoved-dimensioner.

Hvilke slanger?

CONNECT 242 er kvalificeret til AIRDUC PUR-serien (350, 351, 355) og AIRDUC PVC (341, 345). De 7 dimensioner med slange-ID 50-150 mm daekker AIRDUC-katalogens process-relevante stoerrelser. Til mindre dimensioner anbefaler vi specifikke andre kobling-typer.

Skal jeg bruge taetning?

Ja, parallel-gevind kraever taetning paa udstoder-fladen (ikke i gevindet selv). Typisk: O-ring, flach-pakning eller PTFE-tape. Til hoejtemperatur eller aggressive medier vaelg materiale efter applikation - vi raadgiver hvis du sender os medie og temperatur.

Hvad om jeg har konisk gevind (NPT)?

CONNECT 242 er parallelgevind DIN ISO 228 - det matcher IKKE NPT konisk-gevind. Til NPT-installationer kontakt os; Producenten har separate konisk-gevind-adaptere men de er ikke i CONNECT 242-serien.
