CONNECT 243

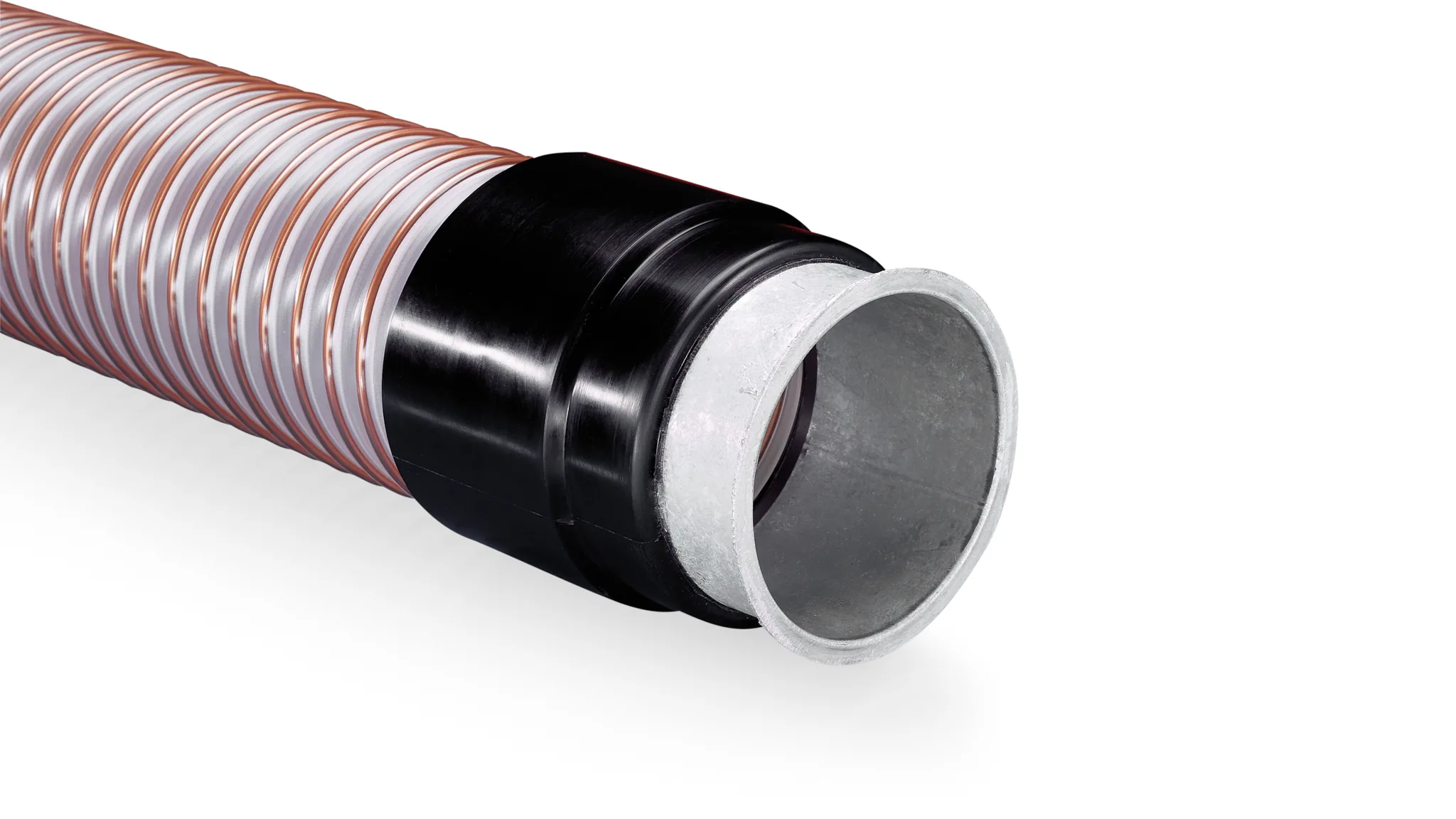

CONNECT 243 er en flanged pipe (flange-forsynet rorstykke) udviklet til de mest udbredte rorforbindelse-systemer i ventilations-sektoren. Konstruktionen er galvaniseret sheet metal med sort yderbelaegning der giver hoej slid-bestandighed, kemisk- og mikrobe-bestandighed. Pipe-dimensionerne matcher ventilations-rorforbindelse-spaendet ID 80 til 250 mm i 6 standard-dimensioner. Bruges typisk hvor en AIRDUC slangelinje skal kobles til en standard-flange-installation - fx i industri-ventilation, stoev-udsugning eller process-luft-anlaeg hvor flange-monterings-fladerne skal vaere konsistente med eksisterende rorsystem.

Hent datablad (PDF)

Flanged pipe Galvaniseret ID 80 - 250 mm Sort
  • Galvaniseret
  • Flanged pipe
  • 6 dimensioner
  • Ventilation
  • Slid-bestandig
  • AIRDUC-katalogen

Tekniske specifikationer

Produktets noegle-specifikationer er kort opsummeret nedenfor.

Type Flanged pipe (flange-forsynet rorstykke)
Materiale Galvaniseret sheet metal (zinc)
Farve Sort yderbelaegning
Standard Ventilations-rorforbindelse-systemer
Egenskaber Slid-, kemisk-, mikrobe-bestandig
Dimensioner 6 stk - ID 80 til 250 mm
Standarder RoHS + REACH
Producent-SKU 2438500

Dimensioner og bestilling

Tabellen viser CONNECT 243's standard-dimensioner.

Dimensioner, tryk- og vakuumdata for CONNECT 243
Indre Ø
[mm]		 Ydre Ø
[mm]		 Maks. længde
[m]		 Vægt
[kg/m]		 Artikelnr.
80801360,4824300808500
1001001410,6924301008500
1201201481,0424301208500
1501501581,1124301508500
2002001702,3624302008500
2502501803,4324302508500

Hver dimension har eget article-nummer. Vaegt er pr. styk.

Passer til disse slanger

Dette tilbehoer er kvalificeret af producenten til foelgende slanger.

AIRDUC® PUR 350 AS (MD)
ATEX/ESD

AIRDUC® PUR 350 AS (MD)

Letvægts antistatisk PUR-slange til pneumatisk transport i ATEX-zoner
AIRDUC® PUR 351 EC (MD)
ATEX/ESD

AIRDUC® PUR 351 EC (MD)

Elektrisk konduktiv polyurethanslange til ATEX-zoner
AIRDUC® PUR 355 AS (HD)
ATEX/ESD

AIRDUC® PUR 355 AS (HD)

Antistatisk heavy-duty polyurethanslange til slidende medier i ATEX-zoner
AIRDUC® PVC 341 (MD)
Slidstærk

AIRDUC® PVC 341 (MD)

Flammehæmmende PVC-suge- og trykslange — MD-konstruktion til industri-udsugning og pulver-pneumatik
AIRDUC PVC 345 (HD)
Slidstærk

AIRDUC PVC 345 (HD)

Heavy-duty PVC suge- og tryk-slange til industriel stoev- og pulver-extraktion

Ofte stillede spørgsmål

Hvad er en flanged pipe?

En flanged pipe er et rorstykke med flange-fastgoerelse i en eller begge ender. Konstruktionen tillader at slangen kobles til standardiserede rorforbindelse-systemer i ventilations-installationer. Flange-fladerne har bolt-huller der matcher de mest udbredte ventilations-flange-standarder. Det er en basis-loesning naar en AIRDUC slangelinje skal indgaa i et eksisterende stoel-rorsystem.

Hvilke slanger?

CONNECT 243 er kvalificeret til AIRDUC PUR-serien (350, 351, 355) og AIRDUC PVC (341, 345). De 6 dimensioner ID 80-250 mm daekker de hyppigste process-installations-stoerrelser i industri-ventilation og stoev-udsugning.

Forskellen til CONNECT 244?

CONNECT 243 er en hel flanged pipe - hele rorstykket inklusive flange. CONNECT 244 er en 2-dele loose flange iht. DIN 2632/2633 - flangen leveres som separat del der kan monteres paa eksisterende rorende. Vaelg CONNECT 243 hvis du har brug for et komplet rorstykke; vaelg CONNECT 244 hvis du retro-fitter en flange paa en eksisterende slange.

Saelges enkeltvis?

Ja. Hver dimension har eget article-nummer. 6 dimensioner: ID 80, 100, 120, 150, 200, 250 mm.
