CONNECT 244

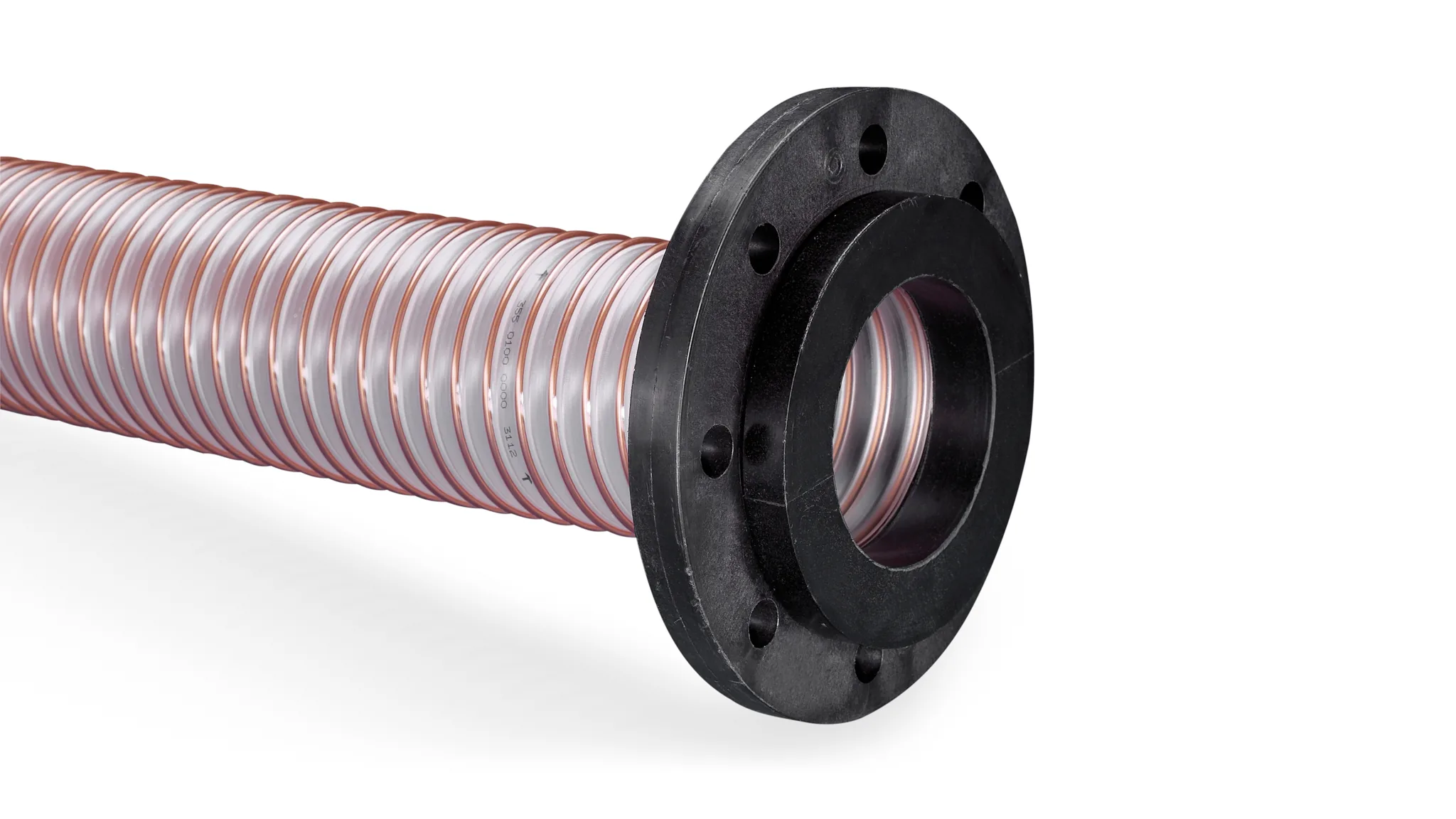

CONNECT 244 er en 2-dele loose flange (loes flange) udviklet til at koble AIRDUC 356-serien (basis, FOOD, INOX FOOD-AS, EC, AS) til standardiserede flange-installationer iht. DIN 2632/2633 - de europaeiske standarder for staal-rorsystem-flanger. Konstruktionen er en kombination af polypropylen (PP) loose flange med steel insert + en gevind-monterbar konstruktion - en hybrid der kombinerer staal-styrke med PP's korrosions-modstand. Hoej slid-, kemisk- og mikrobe-bestandighed. 8 dimensioner ID 50 til 300 mm med standardiserede bolt-hul-konfigurationer (4x18 til 12x22 boltehuller, 125-400 mm bolt-cirkel).
- DIN 2632/2633
- 2-dele loose
- 8 dimensioner
- AIRDUC 356-serien
- PP + steel insert
- -40 til +90 deg C
Tekniske specifikationer
Produktets noegle-specifikationer er kort opsummeret nedenfor.
| Type | 2-dele loose flange |
|---|---|
| Standard | DIN 2632/2633 |
| Materiale | Loose flange: PP med steel insert; gevind: staal |
| Maalslange | AIRDUC 356 (FOOD / INOX FOOD-AS / EC / AS) |
| Egenskaber | Slid-, kemisk-, mikrobe-bestandig |
| Temperatur | -40 til +90 °C |
| Dimensioner | 8 stk - ID 50 til 300 mm |
| Standarder | DIN 2632/2633 + RoHS + REACH |
| Producent-SKU | 2448501 |
Dimensioner og bestilling
Tabellen viser CONNECT 244's standard-dimensioner.
| Indre Ø |
Ydre Ø |
Maks. længde |
Vægt |
Artikelnr. |
|---|---|---|---|---|
| 50 | 51,2 | 66 | 1,13 | 24400508501 |
| 80 | 82,5 | 76 | 1,77 | 24400808501 |
| 100 | 100,8 | 84 | 2,06 | 24401008501 |
| 125 | 125 | 100 | 3,2 | 24401258501 |
| 150 | 151 | 114 | 4,46 | 24401508501 |
| 200 | 207,3 | 132 | 6,45 | 24402008501 |
| 250 | 254,4 | 145 | 9,98 | 24402508501 |
| 300 | 309,7 | 155 | 12,54 | 24403008501 |
Hver dimension har eget article-nummer. Vaegt er pr. styk.
Ofte stillede spørgsmål
Hvad er DIN 2632/2633?
DIN 2632 og DIN 2633 er de europaeiske standarder for staal-rorsystem-flanger. De specificerer flange-geometri, dimensioner, bolt-hul-konfigurationer (antal og diameter) og bolt-cirkel-diameter for forskellige nominale rordiametre. Standarderne er kompatible med ISO 7005-1 og er accepteret i hele EU og bredt internationalt. Naar CONNECT 244's flange-flade matcher disse standarder, kan den kobles direkte til standardiserede staal-rorsystemer uden custom-loesninger.
Hvorfor specifikt til 356-serien?
AIRDUC 356-serien er XHD-varianterne (extra heavy-duty) med tykkere vaegtykkelse og stoerre OD. CONNECT 244's interne profil er dimensioneret til 356's specifikke geometri. Til andre AIRDUC-varianter anbefaler vi i stedet CONNECT 243 (flanged pipe) eller andre kobling-loesninger.
Hvad er forskellen til CONNECT 243?
CONNECT 243 er en HEL flanged pipe - et komplet rorstykke med flange. CONNECT 244 er en LOOSE flange - kun flangen, der monteres paa eksisterende slange-end. Vaelg CONNECT 244 hvis du retro-fitter eksisterende AIRDUC 356 slange til DIN 2632/2633 system; vaelg CONNECT 243 hvis du har brug for hele rorstykket.
Vejer flangen meget?
Ja, vaegten skaleret med dimension: 1.1 kg (50 mm) op til 12.5 kg (300 mm). Ved montering af de stoerre dimensioner skal en hejsearmatur eller stativ overvejes - 250-300 mm flangen er saerligt tung og kraever sikker montage-procedure.
