CONNECT STORZ DIN ALU 251

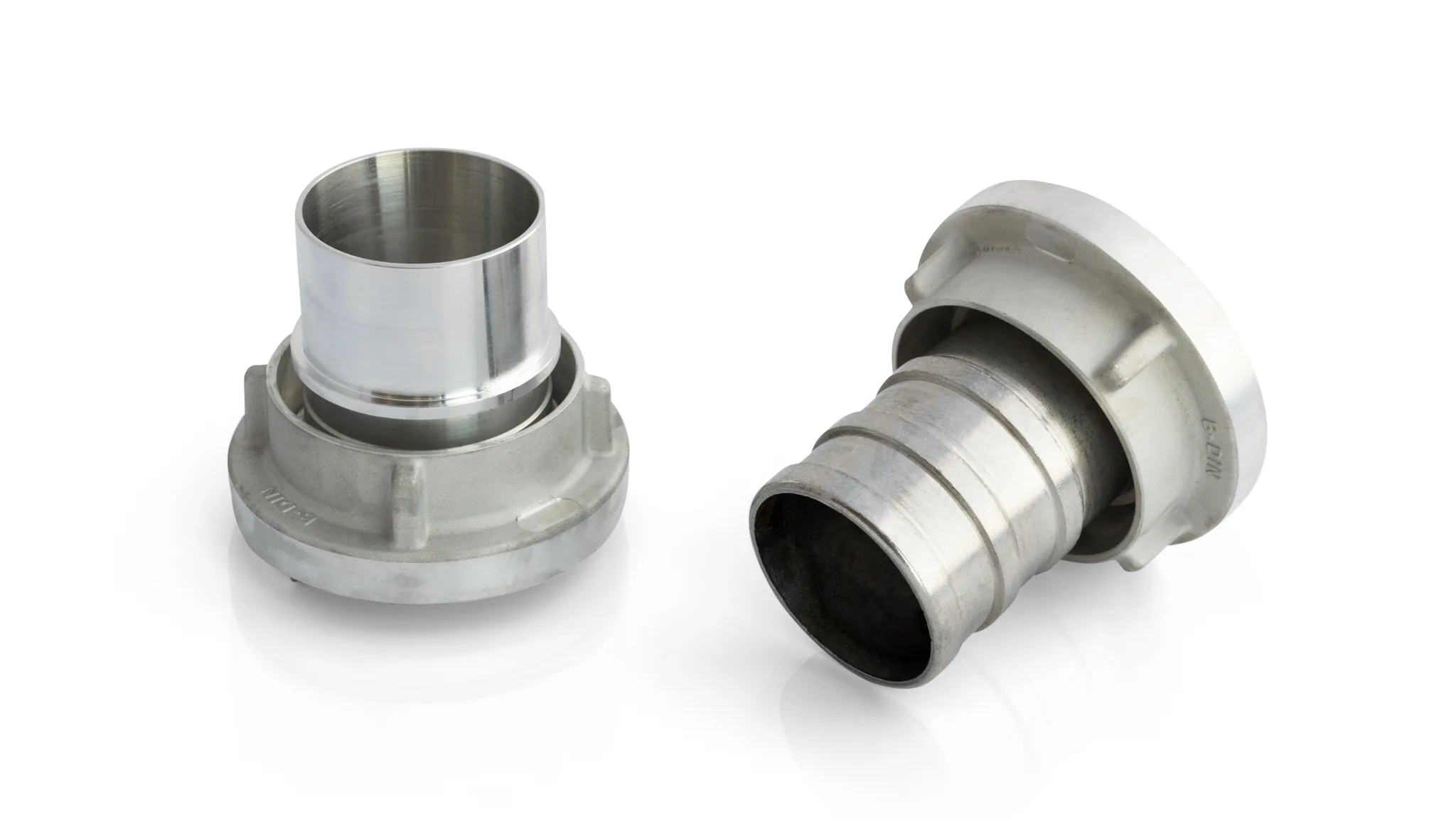

CONNECT STORZ DIN ALU 251 er en Storz-system adapter med female thread, fremstillet af aluminium med en NBR-pakning. Storz-koblingens kerne-ide er at to halvdele klemmes sammen via en kvart-omdrejning af en lever (laasen er hurtig og vaerktoejs-fri) - en konstruktion der oprindelig blev udviklet til brandvaesens-slanger og senere udbredt i industri-installationer hvor hurtig kobling og afkobling er kritisk. Adapter-varianten har internal G-gevind (BSPP / British Standard Pipe Parallel) der tillader montering paa standard rorsystem-stuts. Arbejdstryk 16 bar. Tilbydes i 16 varianter med forskellige lug-afstande (31, 52, 66, 81, 89, 115 mm der matcher Storz-standardens stoerrelser D, B, C) og forskellige tomme-gevind fra 3/4 til 4 tommer. Hovedmateriale: smelte-stoebt aluminium-lug-del.
- Aluminium
- Storz-system
- 16 varianter
- BSPP gevind
- 16 bar
- Quick-coupling
Tekniske specifikationer
Produktets noegle-specifikationer er kort opsummeret nedenfor.
| Type | Storz-system adapter med female thread |
|---|---|
| Materiale | Aluminium (smelte-stoebt). Pakning: NBR |
| Gevind-standard | BSPP / G-thread (DIN ISO 228) |
| Gevind-spaend | 3/4 til 4 tommer |
| Storz-stoerrelser | D (31 mm), B (52/66 mm), C (66/81/89 mm), 115 mm |
| Arbejdstryk | 16 bar |
| Farve | Hvid (aluminium med hvid yderbelaegning) |
| Dimensioner | 16 varianter - lug-afstand 31 til 115 mm |
| Standarder | DIN-Storz + RoHS + REACH |
| Producent-SKU | 5111 |
Dimensioner og bestilling
Tabellen viser CONNECT STORZ DIN ALU 251's standard-dimensioner.
| Indre Ø |
Arbejdstryk |
Vægt |
Artikelnr. |
|---|---|---|---|
| 31 | 16 | 0,08 | 5111019031 |
| 31 | 16 | 0,078 | 5111025031 |
| 52 | 16 | 0,165 | 5111032052 |
| 52 | 16 | 0,152 | 5111038052 |
| 66 | 16 | 0,287 | 5111025066 |
| 66 | 16 | 0,303 | 5111032066 |
| 66 | 16 | 0,268 | 5111038066 |
| 66 | 16 | 0,271 | 5111050066 |
| 66 | 16 | 0,281 | 5111063066 |
| 81 | 16 | 0,384 | 5111050081 |
| 81 | 16 | 0,374 | 5111063081 |
| 81 | 16 | 0,408 | 5111075081 |
| 89 | 16 | 0,428 | 5111050089 |
| 89 | 16 | 0,428 | 5111063089 |
| 89 | 16 | 0,418 | 5111075089 |
| 115 | 16 | 0,804 | 5111100114 |
Hver dimension har eget article-nummer. Vaegt er pr. styk.
Ofte stillede spørgsmål
Hvad er en Storz-kobling?
Storz-koblingen er et historisk-vigtigt kobling-system udviklet i Tyskland (oprindeligt af Carl August Guido Storz i 1882) til brandvaesens-slanger. Konstruktionen har to identiske halvdele med metalliske lugs der griber ind i hinanden ved en kvart-omdrejning. Det giver en gendnem-pakning + lock i én enkelt manuel handling - hurtig, vaerktoejs-fri og ekstremt paalidelig. I dag bruges Storz bredt i industri-applikationer hvor hurtig kobling/afkobling er kritisk: brandvaesens-bekaempelse, industri-vand-transport, midlertidige rorforbindelser i bygge-anlaeg.
Hvad betyder D / B / C / 115 mm?
D, B, C er Storz-standardens kategori-betegnelser for forskellige stoerrelser. D er den mindste (31 mm lug-afstand), brugt typisk til 3/4-1 tomme rorforbindelse. B er mellem-stoerrelse (52-66 mm). C er stoerre (66-89 mm). 115 mm er den stoerste til 4 tommer rorforbindelse. producentens adapter-katalog daekker alle 4 hoved-kategorier i 16 specifikke variant-kombinationer.
Til hvilke applikationer?
CONNECT STORZ 251 bruges typisk hvor en hurtig kobling skal etableres mellem en standardiseret rorende og enten en ny slange-end eller en anden Storz-fastgoerelse. Eksempler: brandvaesens-bekaempelse, industri-vand-transport, midlertidige rorforbindelser, byggesite-vand-distribution. Den er IKKE specifikt udviklet til vores AIRDUC-slange-katalog men kan i specifikke applikationer integreres med rorsystemer der servicerer slange-installationer.
Saelges adapteren enkeltvis?
Ja. Hver Storz-stoerrelse + gevind-kombination har eget article-nummer (alle starter med 5111). producentens storz-katalog har 16 standard-varianter for de mest brugte D/B/C/115 mm + tomme-gevind kombinationer. Til specifikke variant-kombinationer ikke i denne tabel kontakt os.
