CONNECT TRI-CLAMP 245

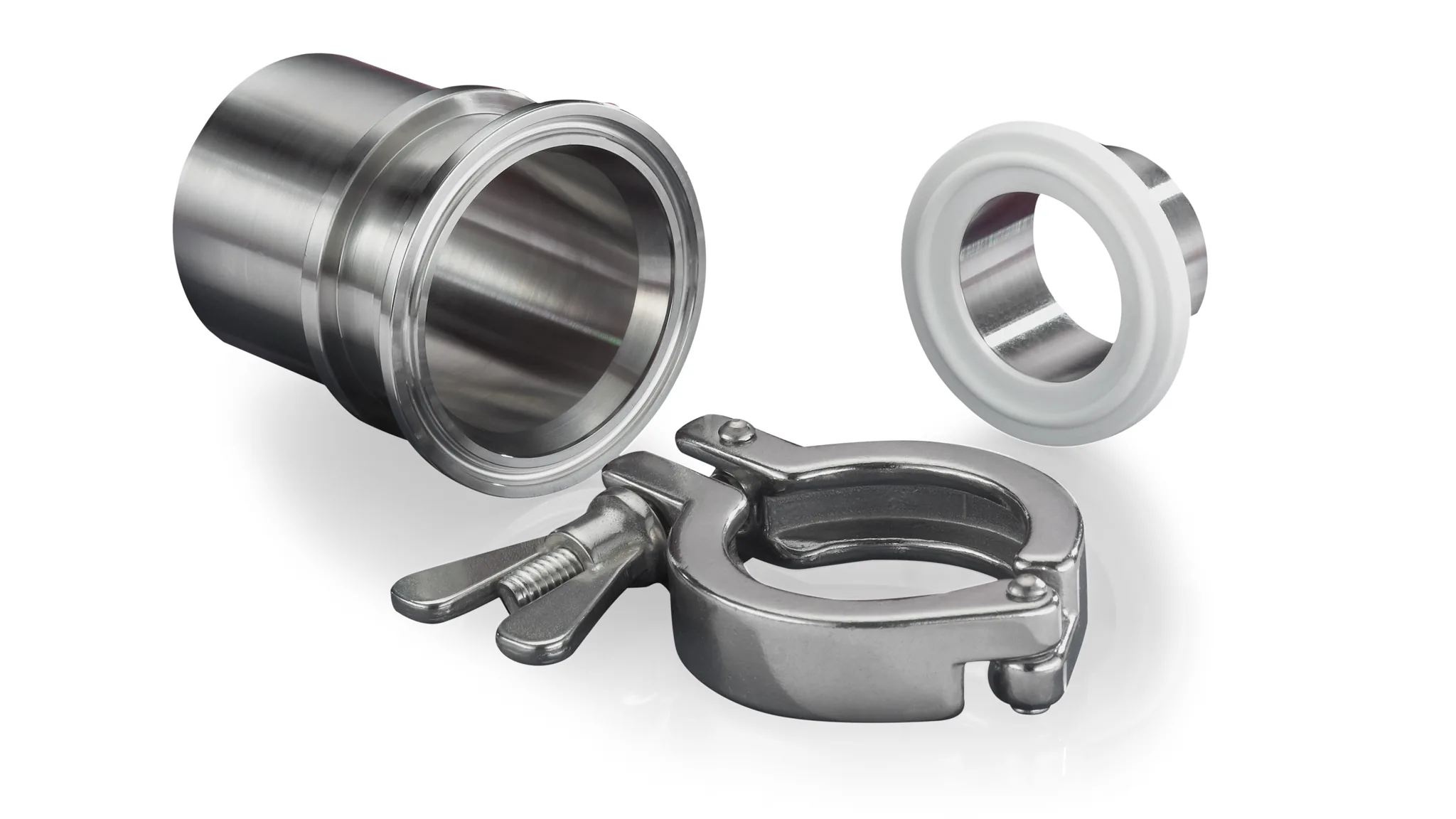

CONNECT TRI-CLAMP FITTING 245 er en sanitaer tri-clamp adapter fremstillet af rustfri staal AISI 316L (1.4404). Adapteren er baseret paa DIN 32676 - den primaere europaeiske standard for clamp-forbindelser i food- og pharma-industri - og er ideel hvor slangen skal kobles til standardiserede process-tanke, ventiler eller pumper. Tri-clamp-konstruktionen tillader hurtig demontering uden vaerktoejer, hvilket giver grundig rengoeringsadgang og kompatibilitet med CIP/SIP rengoerings- og steriliserings-cyklusser. 9 dimensioner fra ID 25 mm til 150 mm daekker hele AIRDUC PUR-INOX FOOD-AS-seriens og BARDUC FOOD-seriens dimension-spaend.
- AISI 316L
- DIN 32676
- Sanitaer
- Food + pharma
- 9 dimensioner
- -40 til +90 deg C
Tekniske specifikationer
Fitting'ens noegle-specifikationer er kort opsummeret nedenfor.
| Type | Sanitaer tri-clamp adapter |
|---|---|
| Standard | DIN 32676 |
| Materiale | Rustfri staal 1.4404 (= AISI 316L), stamped |
| Anvendelse | Pharma, food production & conveying |
| Temperatur | -40 til +90 °C |
| Dimensioner | 9 stk - ID 25 til 150 mm |
| Standarder | DIN 32676 + RoHS + REACH |
| Producent-SKU | 2452914 |
Dimensioner og bestilling
Tabellen viser CONNECT TRI-CLAMP 245's 9 standard-dimensioner.
| Indre Ø |
Ydre Ø |
Vægt |
Artikelnr. |
|---|---|---|---|
| 25 | 25 | 0,145 | 24500252914 |
| 32 | 32 | 0,16 | 24500322914 |
| 40 | 40 | 0,17 | 24500402914 |
| 51 | 50 | 0,287 | 24500502914 |
| 65 | 65 | 0,645 | 24500652914 |
| 80 | 80 | 0,93 | 24500802914 |
| 101 | 100 | 1,142 | 24501002914 |
| 125 | 125 | 0,5 | 24501252914 |
| 151 | 150 | 0,1 | 24501502914 |
Hver dimension har eget article-nummer hos producenten. Vaegt er pr. styk.
Ofte stillede spørgsmål
Hvad er CONNECT TRI-CLAMP 245?
CONNECT TRI-CLAMP FITTING 245 er en sanitaer (hygiejnisk) tri-clamp adapter fremstillet af rustfri staal AISI 316L (1.4404). Adapteren er baseret paa DIN 32676-standarden, der er den primaere europaeiske standard for clamp-forbindelser i fodevare- og pharma-industrien. Den giver hurtig demontering, grundig rengoeringsadgang og en hygiejne-godkendt samling der modstaaer CIP/SIP rengoerings- og steriliserings-cyklusser.
Hvilke slanger passer til CONNECT TRI-CLAMP 245?
CONNECT TRI-CLAMP 245 er udviklet til vores food- og pharma-godkendte slanger - saerligt AIRDUC PUR-INOX FOOD-AS-serien (351, 355, 356), BARDUC PUR-INOX FOOD-AS 382 og BARDUC PVC FOOD 381. Den kan ogsaa bruges paa AIRDUC PUR FOOD-varianter og PROTAPE FOOD-serien. Vaelg dimension hvor slangens indre diameter (ID) matcher tabellen.
Hvad er materialet, og hvorfor er det vigtigt?
Materialet er rustfri staal 1.4404 (= AISI 316L), stamped. Det er den hoejeste austenitiske staal-grade i daglig brug i food- og pharma-industri og er valgt af specifikke grunde: (1) ekstra molybdaen-indhold giver bedre korrosions-bestandighed mod chlorider og salt-vand end 1.4301 (AISI 304); (2) lavt kulstof-indhold (max 0,03%) reducerer risikoen for sensitivisering ved svejsning; (3) godkendt under 3-A Sanitary Standards og EHEDG til hygiejnisk produkt-kontakt. Resultatet er en fitting der tager rengoerings- og steriliseringscyklusser uden korrosion.
Hvad er temperatur-omraadet?
Normalt arbejdsomraade er -40 deg C til +90 deg C. Det daekker baade kolde food-applikationer (mejeri, frosset transport) og varme rengoerings-cyklusser med damp eller varm CIP-loesning. Til hoejere steriliserings-temperaturer (autoklavering ved 121 deg C) anbefaler vi at krydstjekke baade fitting og pakning - kontakt os for projekt-specifik raadgivning.
Hvilken standard er DIN 32676 og hvorfor er den vigtig?
DIN 32676 er den europaeiske standard for clamp-rorforbindelser i food- og pharma-industri og specificerer geometri, dimensioner og toleranser saa fittings og clamps fra forskellige leverandoerer er interchangeable. Det er kritisk i process-anlaeg hvor en CONNECT TRI-CLAMP 245 skal kunne kobles direkte til standardiserede process-tanke, ventiler og pumper uden specielle adaptere. Standarden er kompatibel med ISO 1127 og er accepteret i hele EU.
Saelges adapteren enkeltvis?
Ja. Hver dimension har sit eget article-nummer, og adaptere saelges per styk. Til faerdig-monterede slangesaet med tri-clamp i begge ender raadgiver vi om dimension-konfiguration og pakning-typer (silikone, EPDM, FKM) baseret paa medie og temperatur - send os en specifikation, saa monterer vi.
