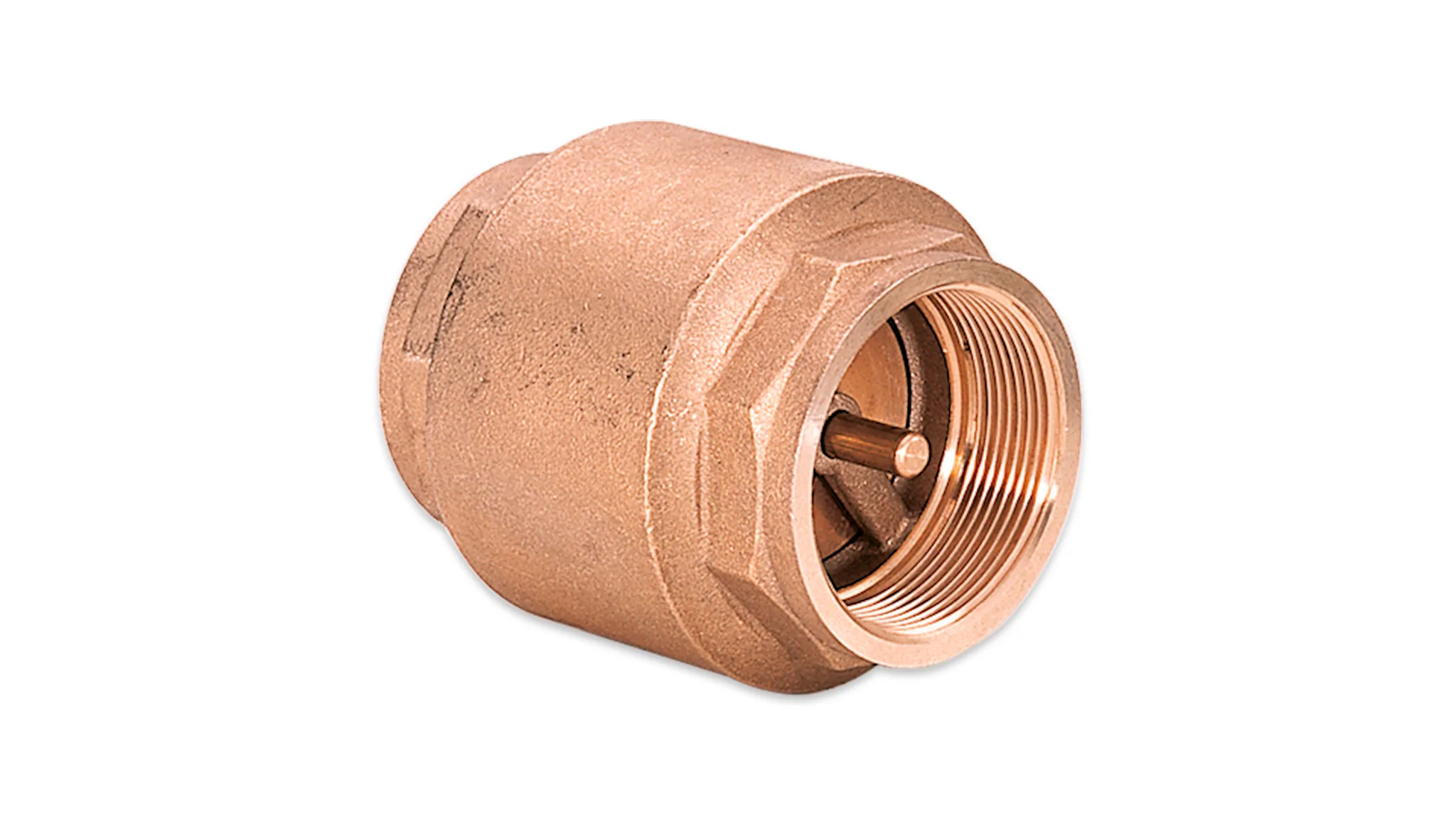

Europa fjeder-belastet kontraventil
Europa er en fjeder-belastet kontraventil (check valve) udviklet til vand- og gas-installationer hvor en-vejs flow skal sikres. Konstruktionen har female thread på begge sider iht. BSPP/G-thread, hvilket gør den nem at integrere i eksisterende rorsystemer. Krops-materialet er messing - et standardmaterial der modstår normalt vand-process uden korrosion. Pakningen er NBR og tætnings-pladen rustfri stål 1.4301. Fjederen er ligeledes rustfri stål 1.4301. Ventilen kan installeres horisontalt, vertikalt eller skraast (universel orientering). Arbejdstryk varierer 18-25 bar afhængig af dimension. Bruges typisk i process-vand-installationer, vandbehandling og pneumatik hvor tilbageløb skal forhindres.
- Messing krop
- Fjeder-belastet
- 6 dimensioner
- Vand/gas
- NBR pakning
- Universel montering
Tekniske specifikationer
Produktets nøgle-specifikationer er kort opsummeret nedenfor.
| Type | Fjeder-belastet kontraventil |
|---|---|
| Krops-materiale | Messing |
| Pakning | NBR |
| Fjeder/tætnings-plade | Rustfri stål 1.4301 |
| Gevind | BSPP / G-thread, female begge sider |
| Arbejdstryk | 18-25 bar (dimension-afhængig) |
| Dimension-spænd | 6 størrelser - 1/2 til 2 tommer |
| Standarder | RoHS + REACH |
| Producent-SKU | 5264 |
Dimensioner og bestilling
Tabellen viser Europa fjeder-belastet kontraventil's standard-dimensioner.
| Indre Ø |
Arbejdstryk |
Vægt |
Artikelnr. |
|---|---|---|---|
| 13 | 25 | 0,193 | 5264013000 |
| 20 | 25 | 0,305 | 5264020000 |
| 25 | 25 | 0,43 | 5264025000 |
| 32 | 18 | 0,634 | 5264032000 |
| 38 | 18 | 0,867 | 5264038000 |
| 50 | 18 | 1,312 | 5264050000 |
Hver dimension har eget article-nummer hos producenten.
Ofte stillede spørgsmål
Hvad er en kontraventil?
En kontraventil tillader flow i kun én retning og blokerer mod tilbageløb. Den fjeder-belastede konstruktion betyder at ventilen automatisk lukker ved minimal tryk-omvendelse - uden behov for ekstern aktivering. Det er kritisk i process-installationer hvor tilbageløb kan forurene foradgaaende systemer eller skade pumper.
Til hvilke medier?
Messing krop + NBR pakning dækker normalt vand-process, ikke-aggressive væsker og luft/gas. Til stærkt korrosive medier eller høje temperaturer anbefaler vi rustfri-stål alternativer. Krydstjek altid medie-bestandighed inden bestilling.
Hvilken orientering?
Universel - kan monteres horisontalt, vertikalt eller skraast. Det er en fordel i traange installationer hvor specifik orientering ellers ville være nødvendigt.
