Klemskaller, aluminium

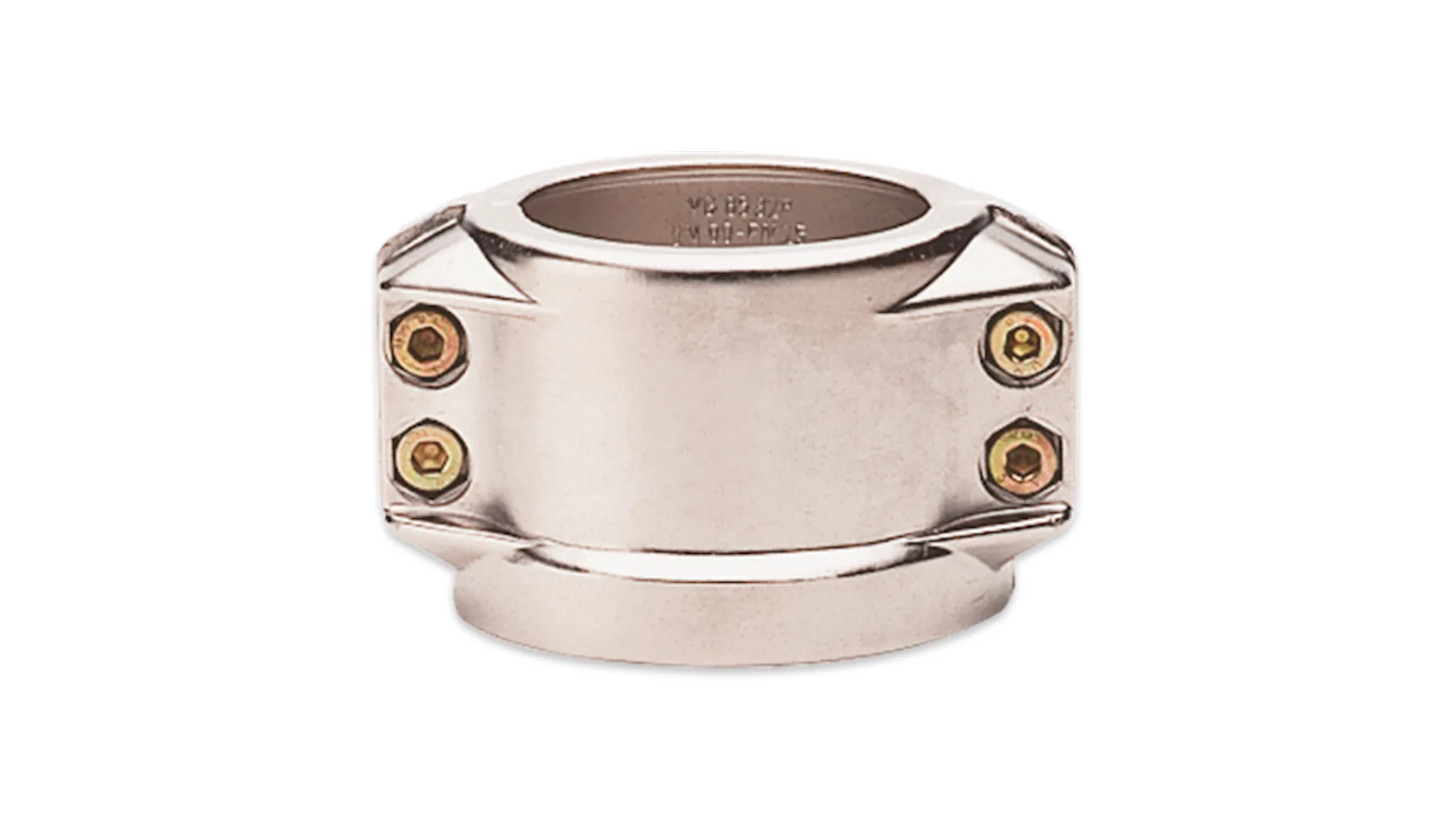

Klemskallerne er todelte og spænder slangen fast på en kobling med glat eller kombineret slangestuds og sikringskrave. De er af aluminium og leveres med unbrakoskruer og møtrikker. Klemområdet går fra 22 til 229 mm i 33 størrelser, arbejdstrykket er 25 bar, og klemskallerne er efter EN 14420-3. Størrelsen vælges efter slangens indre diameter og vægtykkelse i tabellen.

Hent datablad (PDF)

Aluminium 25 bar 22–229 mm EN 14420-3

Aluminium
Arbejdstryk 25 bar
EN 14420-3
33 størrelser

Tekniske specifikationer

Produktets nøgle-specifikationer er kort opsummeret nedenfor.

Type	Todelte klemskaller
Til	Koblinger med glat eller kombineret slangestuds og sikringskrave
Materiale	Aluminium
Arbejdstryk	25 bar
Klemområde	22 til 229 mm
Standard	EN 14420-3
Medfølger	Unbrakoskruer og møtrikker

Dimensioner og bestilling

Tabellen viser de 33 størrelser med slangens indre diameter, vægtykkelse og klemområde.

Dimensioner og artikelnumre for Klemskaller, aluminium
Til slange indre Ø [mm]	Slangens vægtykkelse [mm]	Klemområde min. [mm]	Klemområde maks. [mm]	Vægt [kg/stk.]	Artikelnr.
13	5	22	24	0,11	5560013005
19	6	30	33	0,14	5560019006
25	5	34	37	0,15	5560025005
25	6	36	39	0,15	5560025006
32	5	41	44	0,14	5560032005
32	6	43	46	0,16	5560032006
32	8	47	50	0,17	5560032008
38	5	47	50	0,16	5560038005
38	6,5	50	53	0,19	5560038065
38	8	53	56	0,18	5560038008
38	10	57	60	0,18	5560038010
40	7	53	56	0,166	5560040007
40	10	58	61	0,19	5560040010
50	5	59	62	0,27	5560050005
50	6	62	64	0,26	5560050006
50	8	63	67	0,3	5560050008
50	10	69	71	0,32	5560050010
63	6	74	77	0,44	5560063006
63	8	78	82	0,43	5560063008
63	10	84	87	0,46	5560063010
75	5	85	88	0,46	5560075005
75	6	87	90	0,45	5560075006
75	8	88	93	0,46	5560075008
75	10	94	97	0,51	5560075010
80	8	94	97	0,46	5560080008
100	6,5	111	115	1,2	5560100065
100	8	114	119	1,15	5560100008
100	10	118	122	1,15	5560100010
100	12	122	126	1,284	5560100012
125	10	143	148	1,92	5560125010
150	10	168	174	3,552	5560150010
150	13	174	180	3,1	5560150013
200	12	222	229	6,558	5560200012

Vælg den række, hvor slangens indre diameter og vægtykkelse passer. Vægten er pr. styk.

Ofte stillede spørgsmål

Hvordan vælger jeg størrelse?

Find slangens indre diameter og vægtykkelse i tabellen. Hver kombination har sit eget varenummer og sit eget klemområde.

Hvad følger med?

Unbrakoskruer og møtrikker.

Findes klemskallerne i rustfrit stål?

Ja, som klemskaller i rustfrit stål med klemområde fra 36 til 115 mm.
