Tilbehør

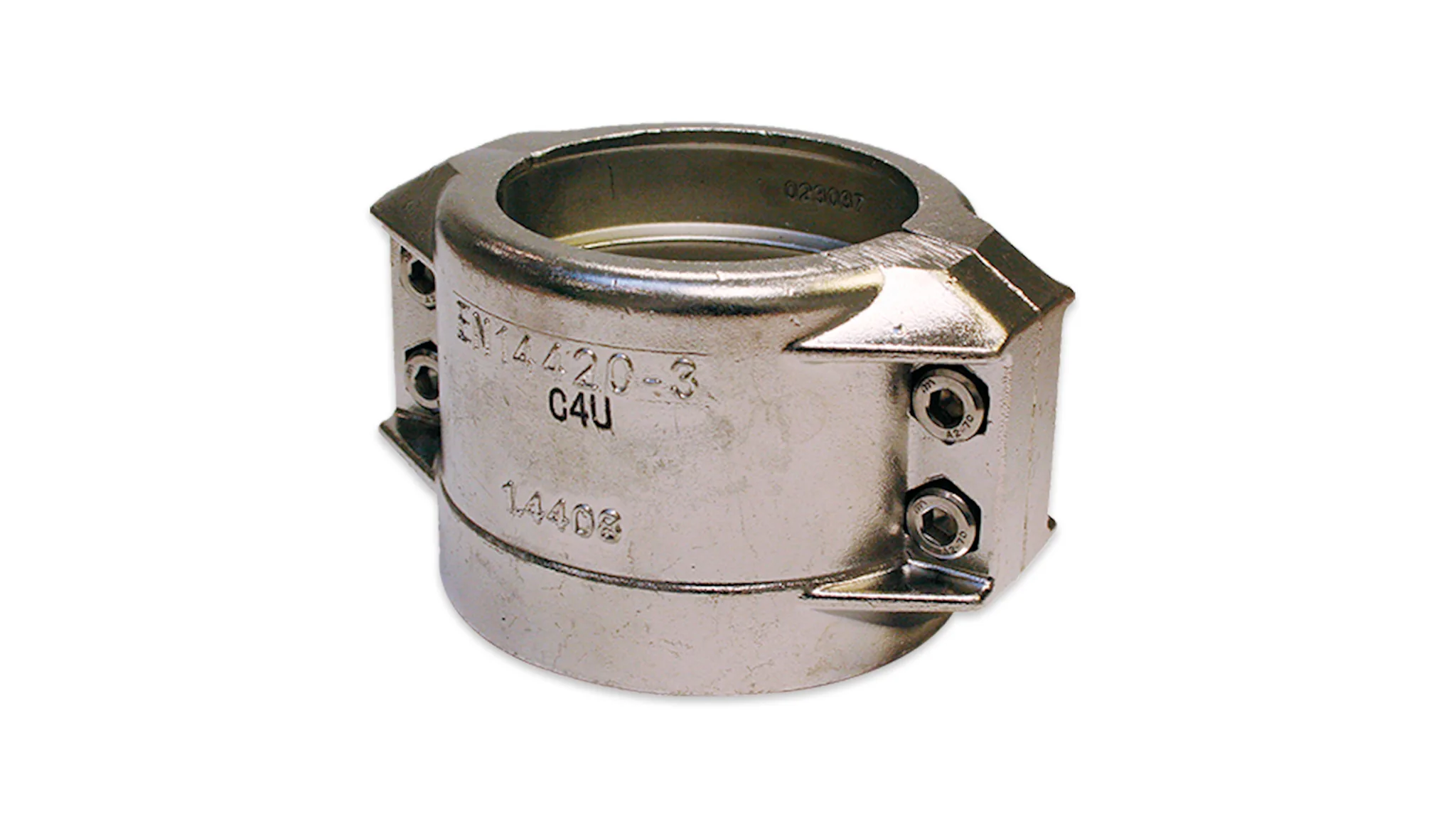

Klemskaller, rustfrit stål
Klemskallerne er todelte og spænder slangen fast på en kobling med glat eller kombineret slangestuds og sikringskrave. De er af rustfrit stål (1.4408) og leveres med unbrakoskruer og møtrikker i rustfrit stål. Klemområdet går fra 36 til 115 mm i 12 størrelser, arbejdstrykket er 25 bar, og klemskallerne er efter EN 14420-3. Størrelsen vælges efter slangens indre diameter og vægtykkelse i tabellen.
- Rustfrit stål 1.4408
- Arbejdstryk 25 bar
- EN 14420-3
- 12 størrelser
Tekniske specifikationer
Produktets nøgle-specifikationer er kort opsummeret nedenfor.
| Type | Todelte klemskaller |
|---|---|
| Til | Koblinger med glat eller kombineret slangestuds og sikringskrave |
| Materiale | Rustfrit stål (1.4408) |
| Arbejdstryk | 25 bar |
| Klemområde | 36 til 115 mm |
| Standard | EN 14420-3 |
| Medfølger | Unbrakoskruer og møtrikker i rustfrit stål |
Dimensioner og bestilling
Tabellen viser de 12 størrelser med slangens indre diameter, vægtykkelse og klemområde.
| Til slange |
Slangens vægtykkelse |
Klemområde |
Klemområde |
Vægt |
Artikelnr. |
|---|---|---|---|---|---|
| 25 | 6 | 36 | 39 | 0,35 | 5561025006 |
| 32 | 6 | 43 | 46 | 0,38 | 5561032006 |
| 38 | 6,5 | 50 | 53 | 0,45 | 5561038065 |
| 50 | 5 | 59 | 62 | 0,64 | 5561050005 |
| 50 | 6 | 62 | 65 | 0,7 | 5561050006 |
| 50 | 8 | 63 | 67 | 0,69 | 5561050008 |
| 63 | 6 | 74 | 77 | 1,06 | 5561063006 |
| 63 | 8 | 78 | 82 | 1,12 | 5561063008 |
| 75 | 6 | 86 | 89 | 1,16 | 5561075006 |
| 75 | 8 | 88 | 93 | 1,21 | 5561075008 |
| 100 | 6,5 | 111 | 115 | 2,82 | 5561100065 |
| 100 | 8 | 114 | 119 | 2,96 | 5561100008 |
Vælg den række, hvor slangens indre diameter og vægtykkelse passer. Vægten er pr. styk.
Ofte stillede spørgsmål
Hvordan vælger jeg størrelse?
Find slangens indre diameter og vægtykkelse i tabellen. Hver kombination har sit eget varenummer og sit eget klemområde.
Hvad følger med?
Unbrakoskruer og møtrikker i rustfrit stål.
Findes klemskallerne i aluminium?
Ja, som klemskaller i aluminium med klemområde fra 22 til 229 mm.
