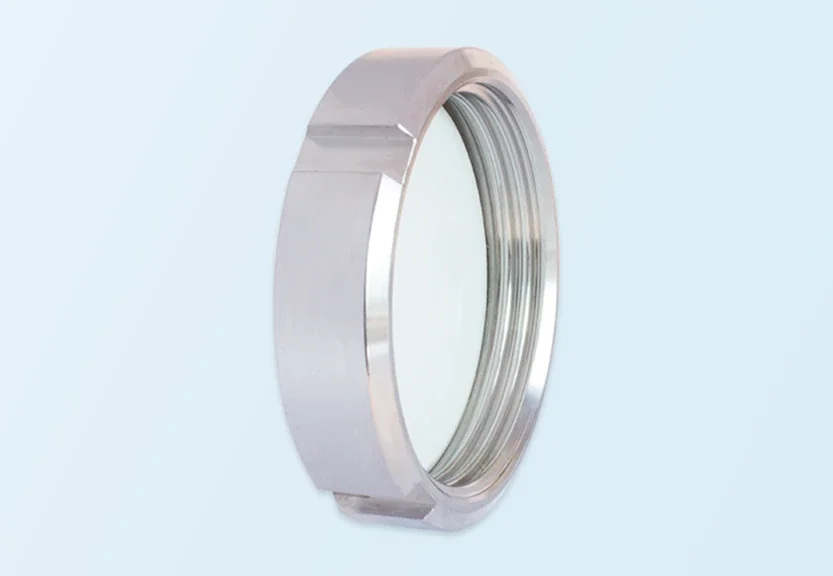

Blinddæksel til mejerikobling
Blinddæksel til mejerikoblinger efter DIN 11851. Dækslet har indvendigt rundgevind (DIN 405-1) og skrues på en del med udvendigt gevind, fx en VMS-del, når ledningen skal lukkes. Dækslet er af rustfri stål 1.4301 med beige pakning af NBR. Fås fra DN 25 til DN 100.
- Rustfri stål
- DIN 11851
Tekniske specifikationer
Produktets nøglespecifikationer er kort opsummeret nedenfor.
| Type | Blinddæksel med indvendigt gevind |
|---|---|
| Materiale | Rustfri stål 1.4301 |
| Pakning | NBR, beige |
| Gevind | Mejerirundgevind efter DIN 405-1, indvendigt |
| Standard | DIN 11851 |
| Producent-SKU | 5543 |
Dimensioner og bestilling
Tabellen viser standardstørrelserne for blinddækslet.
| Nominel bredde |
Ydre Ø |
Gevind | Vægt |
Artikelnr. |
|---|---|---|---|---|
| 25 | 63 | Rd 52 x 1/6" | 0,217 | 5543025000 |
| 32 | 70 | Rd 58 x 1/6" | 0,242 | 5543032000 |
| 40 | 78 | Rd 65 x 1/6" | 0,299 | 5543038000 |
| 50 | 92 | Rd 78 x 1/6" | 0,434 | 5543050000 |
| 65 | 112 | Rd 95 x 1/6" | 0,725 | 5543063000 |
| 80 | 127 | Rd 110 x 1/4" | 0,975 | 5543075000 |
| 100 | 148 | Rd 130 x 1/4" | 1,424 | 5543100000 |
Nominel bredde er koblingens nominelle størrelse (DN). Ydre Ø er dækslets ydre diameter. Gevindet er mejerirundgevind (Rd) efter DIN 405-1, angivet som ydre diameter i mm og stigning i tommer. Vægten er pr. styk.
Ofte stillede spørgsmål
Hvilken størrelse skal jeg vælge?
Vælg samme DN og gevind som den del, dækslet skal skrues på. Begge står i tabellen.
