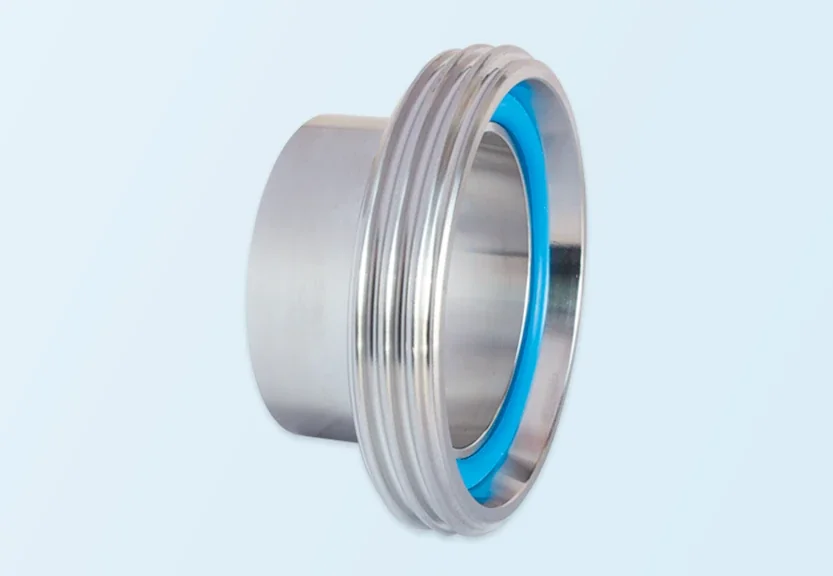

Svejsedel VMS til mejerikobling
Svejsedel type VMS til mejerikoblinger efter DIN 11851. Delen har udvendigt rundgevind (DIN 405-1) og svejses på røret, hvorefter en omløber, fx på en MMS-del, kan skrues på. Svejsedelen er af rustfri stål 1.4301 med blå pakning af NBR og fås til rør med ydre Ø 29 til 104 mm.
- Rustfri stål
- DIN 11851
Tekniske specifikationer
Produktets nøglespecifikationer er kort opsummeret nedenfor.
| Type | Svejsestuds med udvendigt gevind |
|---|---|
| Materiale | Rustfri stål 1.4301 |
| Pakning | NBR, blå |
| Gevind | Mejerirundgevind efter DIN 405-1, udvendigt |
| Standard | DIN 11851 |
| Producent-SKU | 5546 |
Dimensioner og bestilling
Tabellen viser standardstørrelserne for svejsedelen.
| Indre Ø |
Ydre Ø |
Gevind | Vægt |
Artikelnr. |
|---|---|---|---|---|
| 26 | 29 | Rd 52 x 1/6" | 0,134 | 5546025000 |
| 32 | 35 | Rd 58 x 1/6" | 0,137 | 5546032000 |
| 38 | 41 | Rd 65 x 1/6" | 0,17 | 5546038000 |
| 50 | 53 | Rd 78 x 1/6" | 0,25 | 5546050000 |
| 66 | 70 | Rd 95 x 1/6" | 0,358 | 5546063000 |
| 81 | 85 | Rd 110 x 1/4" | 0,521 | 5546075000 |
| 100 | 104 | Rd 130 x 1/4" | 0,698 | 5546100000 |
Indre og ydre Ø er svejsestudsens mål. Gevindet er mejerirundgevind (Rd) efter DIN 405-1, angivet som ydre diameter i mm og stigning i tommer. Vægten er pr. styk.
Ofte stillede spørgsmål
Hvilken størrelse skal jeg vælge?
Vælg efter røret. Svejsestudsens indre og ydre Ø står i tabellen sammen med gevindet.
