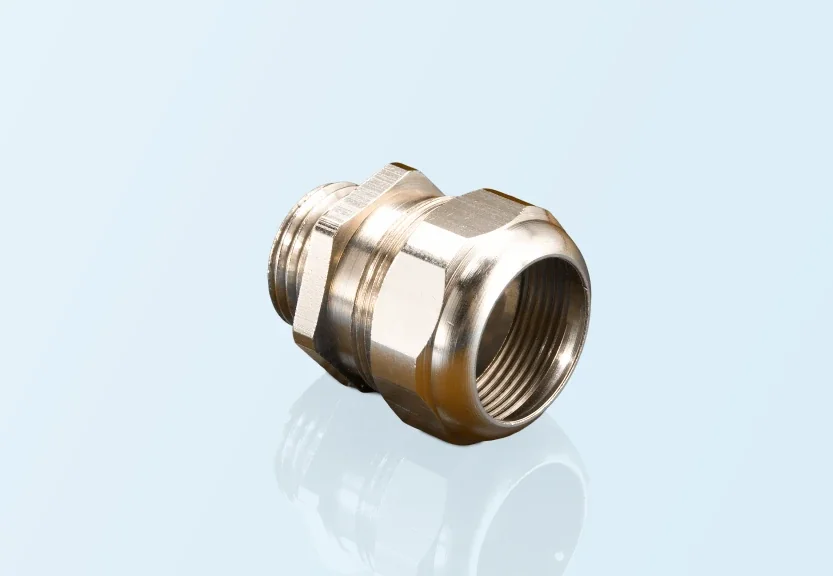

Metalforskruning IP67
Forskruning i forniklet messing med fast tilslutningsgevind og sekskant til kabelbeskyttelsesslanger. Pakningen er efter udførelsen en klemring i messing og plast (TPE), tilpasset slangens profil. Flammehæmmende og vibrationsbestandig. Fås med metrisk gevind (M16 til M50) eller PG-gevind (PG 7 til PG 48). Drift fra −10°C til +110°C.
- Forniklet messing
- −10 til +110°C
- Vibrationsbestandig
- Metrisk og PG
Tekniske specifikationer
Produktets nøglespecifikationer er kort opsummeret nedenfor.
| Type | Forskruning med fast tilslutningsgevind, IP67-udførelse |
|---|---|
| Materiale | Forniklet messing |
| Pakning | Efter udførelsen klemring i messing og plast (TPE), tilpasset slangens profil |
| Gevind | Metrisk M16 til M50 (EN 60423) eller PG 7 til PG 48 (DIN 40430) |
| Temperatur | −10 til +110°C |
| Egenskaber | Flammehæmmende, vibrationsbestandig |
| Producent-SKU | 1599102 |
Dimensioner og bestilling
Tabellen viser standarddimensionerne for metalforskruningen i IP67-udførelse. Hver størrelse står med de pakninger, den leveres i.
| Nominel bredde |
Indre Ø |
Ydre Ø |
Gevind | Gevindlængde |
Samlet længde |
Nøglevidde |
Vægt |
Pakning |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|---|
| 17 | 12,2 | 26,8 | M16 x 1,5 | 10 | 37 | 25 | 0,037 | 10 | 15980169110 |
| 19 | 15 | 28,9 | M20 x 1,5 | 10 | 38 | 27 | 0,039 | 10 | 15980209110 |
| 21 | 16 | 31 | M20 x 1,5 | 11 | 40 | 29 | 0,051 | 10 | 15981209110 |
| 21 | 16 | 31 | M20 x 1,5 | 11 | 40 | 29 | 0,051 | 50 | 15981209150 |
| 27 | 20,8 | 38,5 | M25 x 1,5 | 11 | 42 | 36 | 0,086 | 10 | 15980259110 |
| 27 | 20,8 | 38,5 | M25 x 1,5 | 11 | 42 | 36 | 0,086 | 25 | 15980259125 |
| 36 | 27,5 | 49,2 | M32 x 1,5 | 12 | 45 | 46 | 0,143 | — | 15980329102 |
| 36 | 27,5 | 49,2 | M32 x 1,5 | 12 | 45 | 46 | 0,143 | 25 | 15980329125 |
| 45 | 35,5 | 58,9 | M40 x 1,5 | 12,5 | 48 | 55 | 0,213 | — | 15980409102 |
| 45 | 35,5 | 58,9 | M40 x 1,5 | 12,5 | 48 | 55 | 0,213 | 25 | 15980409125 |
| 56 | 45,5 | 71,7 | M50 x 1,5 | 14 | 55 | 67 | 0,338 | 10 | 15981509110 |
| 10 | 7,7 | 19,3 | PG 7 | 9 | 33 | 18 | 0,016 | 50 | 15990079150 |
| 14 | 10 | 23,6 | PG 9 | 10 | 35 | 22 | 0,022 | 10 | 15990099110 |
| 14 | 10 | 23,6 | PG 9 | 10 | 35 | 22 | 0,022 | 50 | 15990099150 |
| 19 | 15 | 28,9 | PG 13,5 | 10 | 38 | 27 | 0,039 | 10 | 15990139110 |
| 36 | 31 | 49,2 | PG 29 | 12 | 45 | 46 | 0,143 | — | 15990299102 |
| 45 | 39,5 | 58,9 | PG 36 | 12,5 | 48 | 55 | 0,213 | — | 15990369102 |
| 45 | 39,5 | 58,9 | PG 36 | 12,5 | 48 | 55 | 0,213 | 25 | 15990369125 |
| 52 | 44 | 67,4 | PG 42 | 13 | 50 | 63 | 0,285 | — | 15990429102 |
| 52 | 44 | 67,4 | PG 42 | 13 | 50 | 63 | 0,285 | 10 | 15990429110 |
| 56 | 50 | 71,7 | PG 48 | 14 | 55 | 67 | 0,338 | 10 | 15990489110 |
Hver størrelse har sit eget artikelnummer. Vægten er pr. styk, regnet om fra fabrikantens vægt pr. 100 stk. Pakning er antal stk. pr. pakke. Metrisk gevind efter EN 60423, PG-gevind efter DIN 40430. Nominel bredde er slangens nominelle bredde for tilslutningsdele.
Ofte stillede spørgsmål
Hvad betyder IP67 i navnet?
Fabrikanten sælger forskruningen i en IP40-, en IP54- og en IP67-udførelse. Det er IP67-udførelsen, der står på denne side. Fabrikanten skriver samtidig, at forskruningerne når op til IP 67 efter EN/IEC 60529 afhængigt af slangen.
Hvilken størrelse skal jeg vælge?
Vælg efter slangens nominelle bredde og det gevind, der passer i dit hul eller din tavle. Begge står i tabellen.
