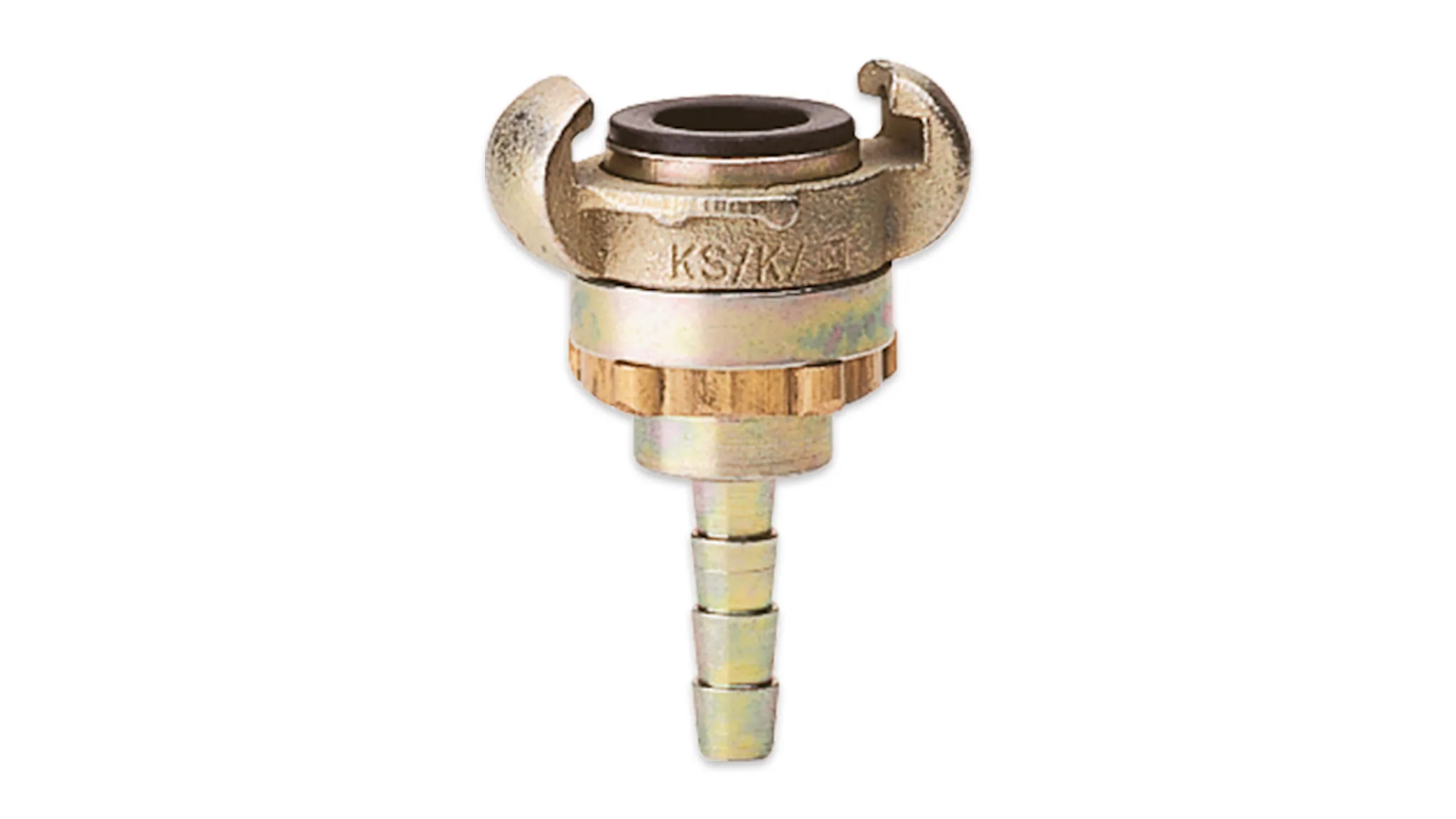

MODY justerbar klau-kobling

MODY er en justerbar variant af standard klau-koblingen, hvor hose tail er fastgoort til kobling-delen via en holding screw der tillader justering. Det er en fordel ved retro-fitting paa eksisterende slanger hvor en standard skrue-paa-loesning ikke matcher slangens praecise dimension. Materialet er typisk malleable cast iron iht. DIN-standard, lug-distance 42 mm. Pakningen er valgt til kompressor-luft (typisk NBR). Arbejdstryk 16 bar. Bruges i industri-kompressor-anlaeg hvor justerbarhed kraeves.

Hent datablad (PDF)

MODY Justerbar Lug 42 mm 16 bar
  • Justerbar
  • Holding screw
  • 4 hose-stoerrelser
  • Kompressor-luft
  • NBR pakning
  • Lug 42 mm

Tekniske specifikationer

Produktets noegle-specifikationer er kort opsummeret nedenfor.

Type Justerbar klau-kobling
Materiale Malleable cast iron
Hose tail 10-19 mm via holding screw
Lug-distance 42 mm
Arbejdstryk 16 bar
Producent-SKU 5213

Dimensioner og bestilling

Tabellen viser MODY justerbar klau-kobling's standard-dimensioner.

Dimensioner, tryk- og vakuumdata for MODY justerbar klau-kobling
Indre Ø
[mm]		 Ydre Ø
[mm]		 Arbejdstryk
DIN 26057, 10 % elong. [bar]		 Vægt
[kg/m]		 Artikelnr.
4210160,3325213010000
4213160,3265213013000
4216160,3345213015000
4219160,3355213019000

Hver dimension har eget article-nummer hos producenten.

Ofte stillede spørgsmål

Forskellen til standard klauenkupplung?

Standard klauenkupplung (5212) har en fast hose tail-konfiguration. MODY (5213) har en justerbar hose tail via holding screw - tillader retro-fitting paa eksisterende slanger med varierende OD.

Lug 42 mm interchangeable?

Ja, MODY er kompatibel med standard klauenkupplung (5212) og blank cap (5227) - alle bruger samme lug-distance 42 mm iht. DIN 3489.
