SUPER AIR

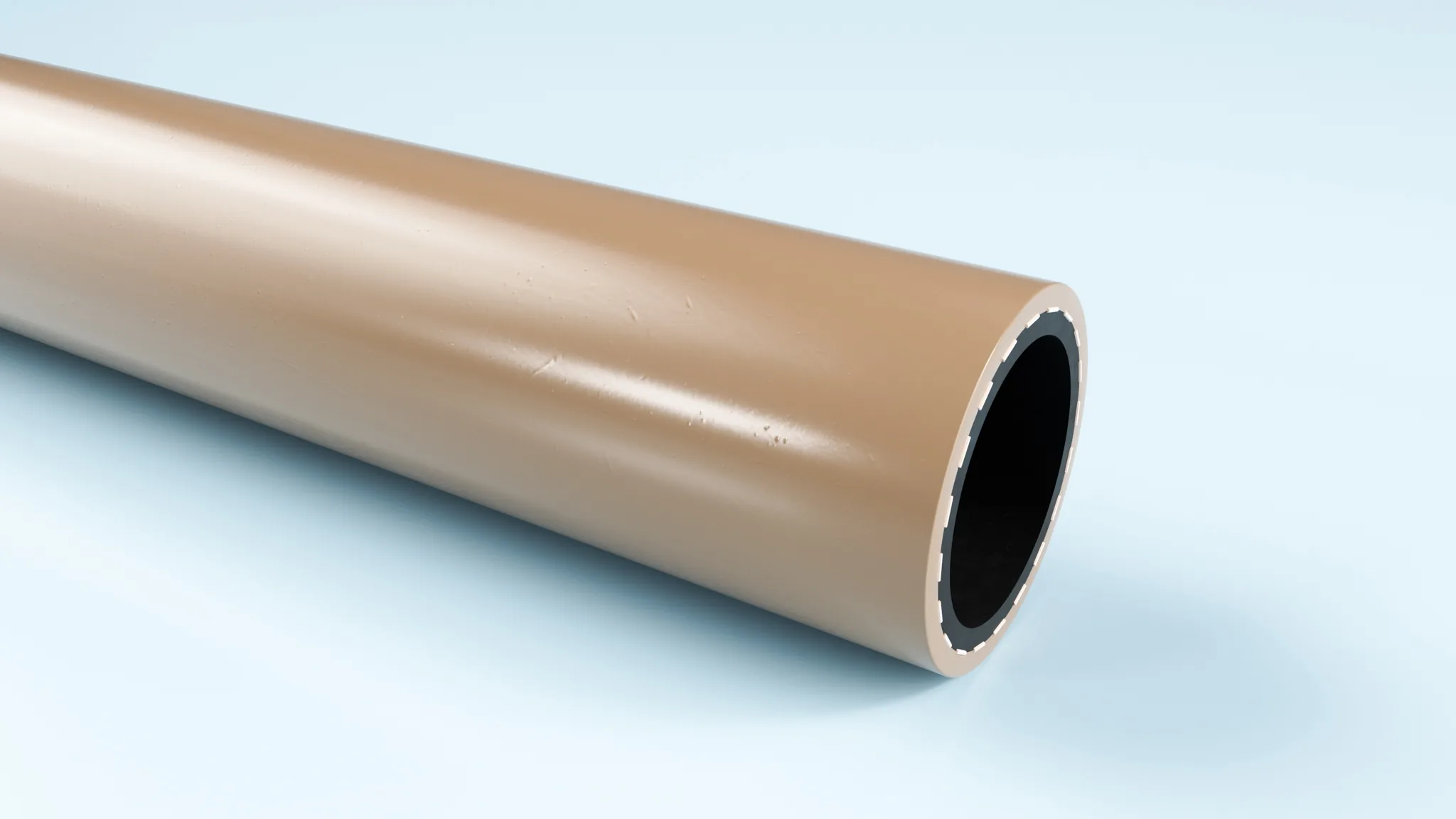

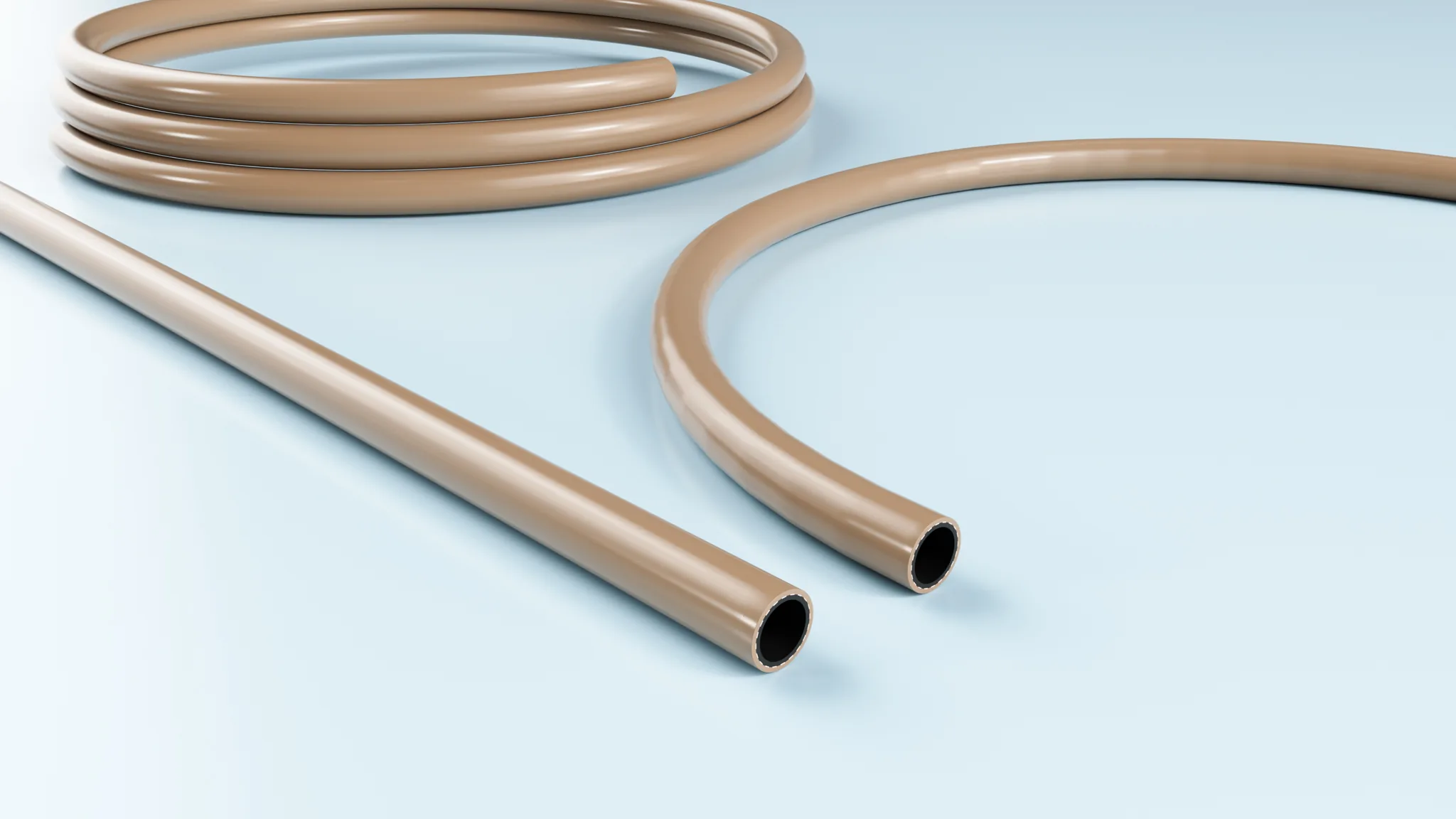

SUPER AIR er en letvaegt PVC trykluft- og vand-slange med PN 20 bar arbejdstryk og 60 bar burst pressure. Slangen har polyester-tekstil-armering og er vejr-, UV-, ozone- og aldrings-bestandig - en kombination der goer den velegnet til udendoers-installationer paa byggepladser, landbrug og industri. Den beige ydercoating er en industri-konvention for trykluft-slanger og let synlig i arbejdsomraader. 7 dimensioner fra ID 6 mm til 25 mm med 50 m standardrullelaengde. Bruges typisk til trykluft-distribution fra kompressorer, pneumatiske vaerktoejer, vand-distribution og generel industri-/byggeplads-anvendelse.
- -20 til +60 C
- 20 bar PN
- 60 bar burst
- UV-bestandig
- Trykluft og vand
- Letvaegt
Hvorfor denne slange?
PVC-konstruktionen er noeglen til SUPER AIR's pris-vaegt-fordel. PVC er et af de billigste industri-plastikker, og den letvaegts vaegning betyder at slangen er nem at haandtere alene selv i 25 mm-dimensionen. Til 20 bar trykluft og 60 grader C-omraadet er PVC fuldt tilstraekkeligt og giver bedre vaerdi end EPDM- eller PUR-baserede alternativer.
Polyester-tekstil-armeringen er det der goer slangen rated til 20 bar PN. Standard PVC-slanger uden tekstil-armering har typisk burst-pressure paa 10-25 bar (1.5-2x sikkerhedsfaktor), men SUPER AIR's polyester-armering giver 60 bar burst med 3x margin. Det er den specifikke konstruktions-detalje der adskiller slangen fra hjemmebrug-slanger.
UV-, ozone- og aldrings-bestandighed er tre uafhaengige egenskaber. Standard PVC bliver sproed under langvarig UV-eksponering (typisk 1-2 aar udendoers), men SUPER AIR's PVC-formulering har additiver der modvirker disse degraderings-mekanismer. Det er en betydelig forskel i udendoers-installations-levetid.
Hvor bruges den?
Byggepladser bruger slangen som standard trykluft-slange fra mobile kompressorer til pneumatiske vaerktoejer. Den lette PVC-konstruktion gor at slangen kan flyttes mellem stationer flere gange dagligt uden traethed, og 50 m standardrulle daekker typisk en hel byggeplads-installations-laengde.
Landbrug bruger slangen til kombineret vand-vacuum og trykluft-distribution paa marker. Den UV-bestandige beige ydercoating forhindrer at slangen sproede over saesonen, og polyester-armeringen sikrer at slangen ikke straekker under cyklisk pumpe-drift.
Industri-vaerksteder bruger slangen som distribution mellem central-kompressor og pneumatiske vaerktoejer eller hojtryks-rengoering. PN 20 bar er rigeligt til standard pneumatisk udstyr, og 50 m standard-rullen er praktisk til vaerksteds-installationer hvor distribution-laengde varierer.
I daglig tale kaldes slangen ogsaa for trykluftslange, kompressor-slange eller PVC-trykluft-slange.
Tekniske specifikationer
Slangens noegle-specifikationer er kort opsummeret nedenfor. Polyester-tekstil-armering giver SUPER AIR den hojere tryk-rating der adskiller slangen fra standard PVC-trykluft-slanger.
| Materiale | PVC (inder og ydre) |
|---|---|
| Forstaerkning | Polyester-tekstil-armering |
| Farve | Sort indre, beige ydre |
| Temperaturomraade | -20 til +60 grader C |
| Arbejdstryk (PN) | 20 bar |
| Burst pressure | 60 bar |
| Bestandighed | UV, ozone, vejr og aldring |
| Konstruktion | Smooth indre og ydre, tekstil-armeret |
| Standardrullelaengde | 50 m |
| Producent-SKU | 4210 |
Dimensioner og bestilling
Tabellen viser slangens 7 standard-dimensioner. Alle har samme tryk-rating (20 bar PN, 60 bar burst) og 50 m standardrullelaengde.
| Indre Ø |
Ydre Ø |
Vægtykkelse |
Arbejdstryk |
Burst-tryk |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 11 | 2,5 | 20 | 60 | 50 | 50 | 0,09 | 50 | 4210006000 |
| 8 | 13 | 2,5 | 20 | 60 | 60 | 50 | 0,115 | 50 | 4210008000 |
| 10 | 15,5 | 2,75 | 20 | 60 | 75 | 50 | 0,15 | 50 | 4210010000 |
| 13 | 19 | 3 | 20 | 60 | 100 | 50 | 0,2 | 50 | 4210013000 |
| 16 | 23 | 3,5 | 20 | 60 | 120 | 50 | 0,295 | 50 | 4210016000 |
| 19 | 26,5 | 3,75 | 20 | 60 | 140 | 50 | 0,365 | 50 | 4210019000 |
| 25 | 33,5 | 4,25 | 20 | 60 | 180 | 50 | 0,53 | 50 | 4210025000 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er kvalificeret iht. den centrale europaeiske standard for industrielle gummi- og plast-slanger.
- EN ISO 1307:2008. Europaeisk standard for gummi- og termoplastslanger til generel anvendelse.
- EN 12115. Europaeisk standard for gummi- og termoplast-slanger til vaesker og kemikalier.
- RoHS-direktivet (2011/65/EU). Begraensning af farlige stoffer.
- REACH (EC 1907/2006). Registrering af kemiske stoffer.
- ISO 9001:2015. Kvalitetsledelsessystem hos producenten.
- EN 13501-1. Europaeisk klassifikation af byggevarer mht. brand-egenskaber. PVC har generelt selv-slukkende egenskaber.
- EU 1935/2004. Foedevarekontakt-foroldning. Slangen er IKKE foedevare-godkendt.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
SUPER AIR bruges hvor en letvaegt UV-bestandig trykluft- og vand-slange skal haandtere hojere tryk - typisk i byggeri, landbrug, industri og pneumatiske vaerktoejer.
Byggepladser er hovedmarkedet. Trykluft til pneumatiske vaerktoejer (haaammere, slibemaskiner, sandblaesnings-pistoler) og vand-distribution til betonblanding er begge daglige anvendelser. PVC-konstruktionens lettighed gor at slangen kan haandteres alene, og UV-/vejr-bestandigheden tillader at slangen kan ligge udsat paa byggepladsen i hele projektets varighed.
Landbrug bruger slangen til kombineret trykluft- og vand-distribution paa traktorer og selvkoerende maskiner. PN 20 bar daekker de fleste landbrugs-pumpe-systemer, og polyester-armeringen forhindrer at slangen straekker eller revnedanner under cyklisk pumpe-drift.
Maskinindustri og kompressor-anvendelser bruger slangen til trykluft-distribution fra centrale kompressorer til arbejdsstationer. 7 dimensioner (6-25 mm) daekker fra mindre vaerktoejs-tilkoblinger op til hovedforsynings-roer i mindre installationer. Polyester-armeringen er det der giver den hojere PN 20 bar tryk-rating.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen kan suppleres med kortere stykker eller flere ruller efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Hvad er SUPER AIR saerligt egnet til?
SUPER AIR er en letvaegt PVC trykluft-slange specifikt designet til vand- og trykluft-anvendelser i industri, byggeri og landbrug. PN 20 bar arbejdstryk og 60 bar burst pressure (3x sikkerhedsfaktor) goer slangen velegnet til hojtryks-trykluft fra kompressorer og hojtryks-vand-applikationer. Den er vejr- og UV-bestandig.
Hvilke materialer er slangen bygget af?
PVC indre roer og PVC ydercoating med polyester-tekstil-armering. Den beige ydercoating er en industri-konvention for trykluft-slanger - let synlig paa byggepladser og i industri-installationer. PVC-vaeggen er let, oekonomisk og giver den specifikke tryk-rating der goer slangen til hojtryk-trykluft-anvendelser.
Hvor mange dimensioner findes serien?
7 dimensioner: ID 6, 8, 10, 13, 16, 19 og 25 mm. Alle har samme tryk-rating (20 bar PN, 60 bar burst) og 50 m standardrullelaengde. Det daekker fra mindre forsynings-roer til pneumatiske vaerktoejer (6-13 mm) op til hovedforsynings-roer fra kompressorer (19-25 mm).
Hvad er driftstemperaturen?
-20 til +60 grader C. Det er PVC-vaeggens begraensning og daekker normale industri-trykluft-temperaturer. Til varmt-vand- eller hot-air-anvendelser (over +65 grader C) anbefaler vi en EPDM-baseret slange som ARIACORD/YELLOW eller MP 20.
Er slangen UV- og vejr-bestandig?
Ja - factsheettet noterer ozone-resistant, UV resistant, weather-resistant og age-resistant. Den beige ydercoating bevarer farve-stabilitet over UV-eksponering, og polyester-tekstil-armeringen forhindrer at slangen straekker eller revnedanner under vejr-eksponering. Det goer slangen velegnet til udendoers-installationer paa byggepladser og landbrug.
Hvilke koblinger anbefales?
Til 20 bar arbejdstryk anbefales metal-presklemmer eller standard hose-end-koblinger. Til pneumatiske vaerktoejs-tilkobling (6-13 mm) er specialiserede pneumatiske kvik-koblinger industri-standard. Standard slangeklemmer (boertelbaand) virker ved lavere tryk men kan slippe ved hojtryks-cyklisk drift. Vi monterer typisk koblinger paa slangen efter aftale.
Hvad er forskellen mellem SUPER AIR og andre PVC trykluft-slanger?
SUPER AIR's PN 20 bar er hojere end standard PVC-trykluft-slanger der typisk har 10-15 bar PN. Det goer slangen velegnet til professionelt hojtryks-kompressor-arbejde hvor tryk-spids op til 20 bar kan forekomme. Polyester-tekstil-armeringen er det der giver den hoejere tryk-rating - standard PVC-slanger uden tekstil-armering har lavere burst-modstand.
Er slangen ATEX-godkendt?
Slangen har INGEN eksplicit ATEX-erklaering paa factsheettet. PVC-vaeggen er typisk insulerende uden specifik antistatisk additiv. Til ATEX-zoner med braendbar gas eller stoev anbefaler vi en konduktiv eller antistatisk variant - kontakt os for ATEX-egnede trykluft-slanger hvis din installation kraever det.
