Fødevare & Pharma FDA-kompatibelt støvsuger-tilbehør · Silikone & Colour Line

ALIEN – Buet mundstykke Fødevare & Pharma

FDA 21 CFR 177.2600 BfR Anbefaling XV Wacker R 4001 80 GMP-venlig 90° bøjning −60°C til +200°C (silikone) Ø32 – Ø50 mm

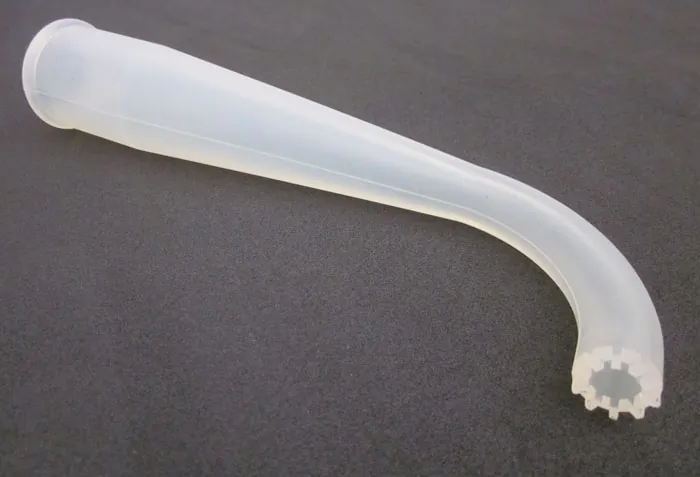

ALIEN buet mundstykke i transparent FDA-kompatibelt silikone til fødevare- og pharmamiljøer – 90 graders bøjning, Ø32 til Ø50 mm
Fås også i farvet FDA NBR Colour Line · 5 farver · FDA 21 CFR 177.2600

Bruges sammen med

Metalstudse AISI 304
Studse
AISI 304 rustfrit stål · Ø38–Ø50
Buede rør AISI 304
Buede rør
AISI 304 rustfrit stål · Ø38–Ø50

Buet mundstykke med 90° bøjning til præcis punktudsugning fra sværtilgængelige steder i fødevare- og pharmamiljøer. Fås i transparent silikone med dokumenteret overensstemmelse med FDA 21 CFR 177.2600 og BfR Anbefaling XV — og i farvet FDA NBR-gummi til farvekodede hygiejnesystemer (Colour Line).

Silikone – White Line

Transparent silikone – FDA & BfR kompatibel

Materiale
Silikone
Wacker R 4001 80
FDA
21 CFR 177.2600
Fødevarekontakt
BfR
Anbefaling XV
Silikone (DE)
Temperatur
−60 / +200°C
Autoklavering mulig
Bøjning
90°
Længde 250–320 mm
Produktkode Ø mm Længde (mm) Materiale Farve
PC32S(X)32250Silikone, Wacker R 4001 80Transparent / farvet*
PC38S(X)(F)38250Silikone, Wacker R 4001 80Transparent / farvet*
PC40S(X)(F)40250Silikone, Wacker R 4001 80Transparent / farvet*
PC44S(X)(F)44250Silikone, Wacker R 4001 80Transparent / farvet*
PC50S(X)(F)50320Silikone, Wacker R 4001 80Transparent / farvet*

* Standard (non-F) inkluderer sort gummireduktion og silikonemundstykke. (F)-versionen er fuldstændig i transparent eller farvet silikone — både reduktion og mundstykke. Farver og (F)-version på forespørgsel.
Farver: tilføj farvebogstav — fx PC38S(B) (blå), PC38S(R) (rød), PC38S(G) (gul), PC38S(V) (grøn), PC38S(W) (hvid). PC32S(X) fås kun i Ø32.

Anvendelsesområder

  • Opsamling af fødevareaffald, krummer, pulver og granulat i hjørner og under produktionsudstyr
  • Udsugning af kemisk støv og partikelrester i pharmamiljøer fra sværtilgængelige områder
  • Rengøring af produktionslinjer i cleanroom-nærliggende zoner, hvor bøjede redskaber er nødvendige
  • Mel- og konfektureindustrien, mejerisektoren, kosmetik- og kemikalieindustrien
Overensstemmelsesinformation: Silikonecompoundat Wacker Chemie R 4001 80 opfylder FDA 21 CFR 177.2600 (USA) og BfR Anbefaling XV "Silikone" (Tyskland) for polymerer og ingredienser i materialet. Det er fabrikantens ansvar at sikre, at støbnings- og efterbehandlingsprocessen opfylder disse standarder, og den endelige brugers ansvar at verificere materialets kompatibilitet med det specifikke anvendelsesformål.
Colour Line – FDA NBR

Farvet FDA NBR-gummi – til farvekodede hygiejnesystemer

Materiale
FDA NBR
Oliebestandigt gummi
FDA
21 CFR 177.2600
På forespørgsel – (F)
Antistatisk
Nej
Standardudførelse
Temperatur
−20 / +120°C
Driftsområde

Sådan sammenssættes varenummeret

PC + diameter + farve + F

Eksempel: Ø38 mm, blå, FDA = PC38BF  ·  Ø40 mm, rød, FDA = PC40RF

Colour Line kodelogik for ALIEN skal bekræftes med leverandør. Kontakt os for opdaterede produktkoder.

B = Blå R = Rød G = Gul V = Grøn W = Hvid

F = FDA-gummi iht. 21 CFR 177.2600. Kontakt os for bekræftelse af lagerstatus og leveringstid.

Farvekodning og hygiejne

Colour Line muliggør systematisk farvekodning af støvsugerudstyr, hvor visuel adskillelse er en del af interne hygiejneprocedurer og GMP-krav. Den buede form og farvekodningen tilsammen sikrer både korrekt redskabsadskillelse og adgang til sværtilgængelige områder i fødevaremiljøet:

  • Blå — allergen-fri zoner eller tøre produkter
  • Rød — kødforarbejdning eller kontrollerede proceszoner
  • Grøn / gul / hvid — øvrige farver tilpasset interne farvekodesystemer
Bemærk: Standard Colour Line er fremstillet i oliebestandigt NBR-gummi uden FDA-overensstemmelse. FDA-kompatible versioner betegnes (F) og skal specificeres ved bestilling. Det er den endelige brugers ansvar at verificere materialets egnethed til den konkrete anvendelse.

Ofte stillede spørgsmål

Silikone-versionen er i sin standardudførelse overensstemmende med FDA 21 CFR 177.2600 og BfR Anbefaling XV, tåler −60°C til +200°C og kan autoklaveres. Colour Line er fremstillet i oliebestandigt NBR-gummi og fås i en FDA-kompatibel (F)-version på forespørgsel, med et temperaturområde på −20°C til +120°C. Colour Line egner sig primært til farvekodede hygiejnesystemer.
Ja. Silikonematerialet Wacker Chemie R 4001 80 har et driftstemperaturområde fra −60°C til +200°C, hvilket gør autoklavering mulig som del af hygieneroutinen. Det er brugerens ansvar at verificere, at det øvrige rørsystem og tilbehøret ligeledes tåler autoklaveringstemperaturen.
FDA 21 CFR 177.2600 er den amerikanske fødevaremyndigheds regulering for gummimaterialer godkendt til gentagen kontakt med fødevarer. BfR Anbefaling XV er det tilsvarende tyske krav for silikonematerialer i fødevarekontakt. For silikone-versionen er overensstemmelse dokumenteret for Wacker Chemie R 4001 80. Den endelige bruger har ansvaret for at verificere egnethed til det specifikke formål.
Fødevareproduktion indebærer mange maskiner, transportbænd og installationer med begrænset adgang under og bag udstyret. Et buet mundstykke med 90° bøjning når disse områder uden at operatøren behøver at foretage ubækvemme arbejdsstillinger, og det reducerer risikoen for, at affald og støv efterlades i svæ;rtilgængelige hjørner.
Begge varianter fås i Ø32, Ø38, Ø40, Ø44 og Ø50 mm. Diameteren skal matche rørsystemet på dit støvsugeranlæ;g. Kontakt os, hvis du er i tvivl om den rette dimension.
Ja — ALIEN fås også i antistatisk MM019NN NBR compound til brug i ATEX Zone 21 og Zone 22, med dokumenteret volume resistivitet på 1,1 Ω·m (CERISIE, ISO 1853:2011). Se ATEX-produktsiden for detaljer.

Har du brug for rådgivning om fødevare- og pharmatilbehør?

Particulair hjælper med valg af den rette materialevariant, diameter og farvekodning til dit specifikke miljø.
