Rør til gulvmundstykker

Krom stål Aluminium Rustfrit stål AISI 304 Galvaniseret Antistatisk Ø38 – Ø70 mm Quick-fit kobling Dobbeltbøjet

Gulvrør forbinder dit støvsugeranlæg med gulvmundstykket. De er dobbeltbøjede, så operatøren kan stå oprejst under arbejdet, og de fines i to principielt forskellige udgaver afhængigt af, hvilken tilslutningstype dit gulvmundstykke har: rør med integreret quick-fit kobling og rør uden kobling, hvor røret presses direkte ind i mundstykktes hals. Begge typer er tilgængelige i flere materialer og diametersstørrelser.

Rør med quick-fit kobling
Dobbeltbøjet · Koblingsstik i øvre ende · Klikforbindelse til mundstykketes koblingshus · 1-delt og 2-delt
Vigtigt om tilslutning: Disse rør har et integreret quick-fit koblingsstik i den øvre ende, der klikker fast i mundstykketes koblingshus. De passer til gulvmundstykker med fast steel connector eller quick-fit hus – herunder SIMPLICITY, PROMETHEUS og ICEBERG (steel connector-version) samt DISCOVERY (standard version). De passer ikke til mundstykker med svingkobling (swivel connector), da koblingen på disse sidder på selve mundstykket.

1-delt – aluminium, krom og rustfrit stål

Dobbeltbøjet gulvrør i aluminium med quick-fit kobling – R65067G / R65148G / R65091G, Ø40–Ø70 mm
Aluminium – med kobling
ATEX/ESD Food/Pharma Industri
Materiale: Aluminium · Antistatisk: Ja
FDA Compliant: –
Dobbeltbøjet med quick-fit kobling
Kode Ø mm
R65148G40
R65067G50
R65091G70
Dobbeltbøjet gulvrør i forkromet stål med quick-fit kobling – R65081G / R65082G, Ø40–Ø50 mm
Krom stål – med kobling
ATEX/ESD Food/Pharma Industri
Materiale: Forkormet stål · Antistatisk: Ja
FDA Compliant: –
Dobbeltbøjet med quick-fit kobling
Kode Ø mm
R65082G40
R65081G50

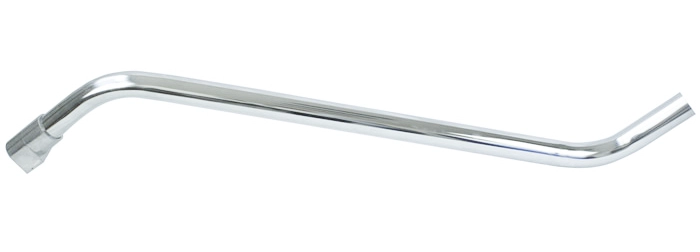

Dobbeltbøjet gulvrør i rustfrit stål AISI 304 med quick-fit kobling – R65148XG / R65067XG, Ø40–Ø50 mm
Rustfrit stål AISI 304 – med kobling
ATEX/ESD Food/Pharma Industri
Materiale: Rustfrit stål · Antistatisk: Ja
FDA Compliant: –
Dobbeltbøjet med quick-fit kobling
Kode Ø mm
R65148XG40
R65067XG50

2-delt – krom stål (Ø38)

Den 2-delte version er lettere at opbevare og transportere. Samles uden værktøj og er tilgængelig i krom stål med Ø38 mm.

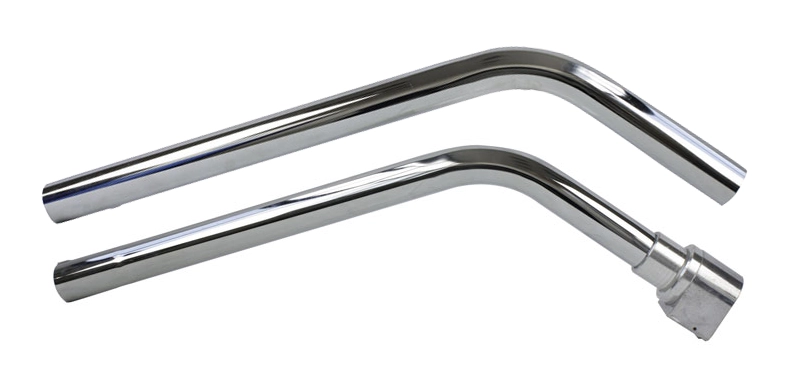

2-delt dobbeltbøjet gulvrør i forkromet stål med quick-fit kobling – CCR38S Ø38 og CCR50S Ø50
Krom stål – 2-delt – med kobling
ATEX/ESD Food/Pharma Industri
Materiale: Forkromet stål · Antistatisk: Ja
2-delt med fjederbelastet quick-fit kobling
Bruges typisk til SIMPLICITY grey line
Kode Ø mm Bemærkning
CCR38S382-delt, quick-fit
CCR50S502-delt, quick-fit
Rør uden kobling – til swivel-mundstykker
Dobbeltbøjet · Røret presses direkte ind i mundstykketes svingkobling · 1-delt og 2-delt
Vigtigt om tilslutning: Disse rør har ingen integreret kobling. Røret presses direkte ind i svingkoblingen (swivel connector) på mundstykket, som selv indeholder den mekaniske forbindelsesløsning. De passer til PROMETHEUS, ICEBERG og DISCOVERY i swivel-version (R-serien). De passer ikke til mundstykker med fast steel connector eller quick-fit hus, da disse kræver rør med kobling.

1-delt – krom og rustfrit stål

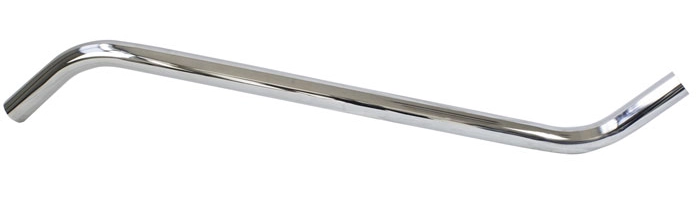

Dobbeltbøjet gulvrør i forkromet stål uden kobling til swivel connector – PWF40PD / PWF50PD, Ø40–Ø50 mm
Krom stål – 1-delt – uden kobling
ATEX/ESD Food/Pharma Industri
Materiale: Forkromet stål · Antistatisk: Ja
Dobbeltbøjet · Til swivel connector
Passer til PROMETHEUS/ICEBERG/DISCOVERY swivel
Kode Ø mm
PWF40PD40
PWF50PD50
Dobbeltbøjet gulvrør i rustfrit stål AISI 304 uden kobling til swivel connector – PWF40PDI / PWF50PDI, Ø40–Ø50 mm
Rustfrit stål AISI 304 – 1-delt – uden kobling
ATEX/ESD Food/Pharma Industri
Materiale: Rustfrit stål · Antistatisk: Ja
Dobbeltbøjet · Til swivel connector
Passer til PROMETHEUS/ICEBERG/DISCOVERY swivel
Kode Ø mm
PWF40PDI40
PWF50PDI50

2-delt – krom og rustfrit stål (Ø38)

Den 2-delte version i Ø38 mm er nem at håndtere og opbevare. Samles uden værktøj. Forkromet version er også tilgængelig i en variant med quick-fit kobling (CCR38S).

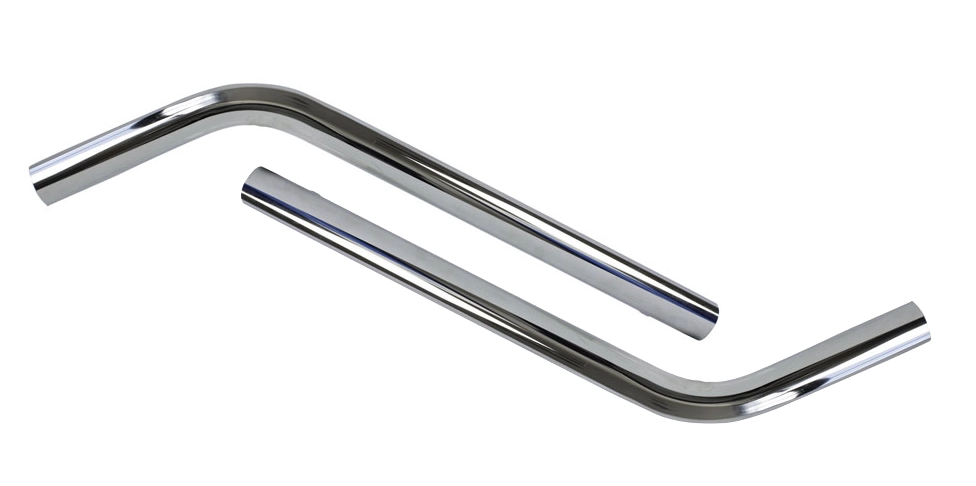

2-delt dobbeltbøjet gulvrør i forkromet stål uden kobling til swivel connector – PWF38P2C, Ø38 mm
Krom stål – 2-delt – uden kobling
ATEX/ESD Food/Pharma Industri
Materiale: Forkromet stål · Antistatisk: Ja
2-delt · Til swivel connector, Ø38
KodeØ mmBemærkning
PWF38P2C382-delt, ingen kobling
2-delt dobbeltbøjet gulvrør i rustfrit stål AISI 304 uden kobling til swivel connector – PWF38P2, Ø38 mm
Rustfrit stål AISI 304 – 2-delt – uden kobling
ATEX/ESD Food/Pharma Industri
Materiale: Rustfrit stål · Antistatisk: Ja
2-delt · Til swivel connector, Ø38
KodeØ mmBemærkning
PWF38P2382-delt, ingen kobling

Hvilke rør passer til hvilket mundstykke?

Oversigten nedenfor viser hvilken rørtype der passer til de enkelte gulvmundstykker. Den afgørende faktor er mundstykketes tilslutningstype – ikke materialet.

Gulvmundstykke Tilslutning Rør med quick-fit kobling Rør uden kobling (swivel)
SIMPLICITY – Grey line Steel connector / quick-fit ✓ CCR38S, CCR50S, R65081G, R65082G –
SIMPLICITY – Black & White line Steel connector / quick-fit ✓ R65081G, R65082G, R65148G/XG, R65067G/XG –
PROMETHEUS / ICEBERG – Steel connector Fast steel connector / quick-fit ✓ R65081G, R65082G, R65148G/XG, R65067G/XG –
PROMETHEUS / ICEBERG – Swivel connector Svingkobling på mundstykket – ✓ PWF40PD, PWF50PD, PWF40PDI, PWF50PDI, PWF38P2C, PWF38P2
DISCOVERY / SPIRIT 300 – Standard Fast steel connector / quick-fit ✓ R65081G, R65082G, R65148G/XG, R65067G/XG –
DISCOVERY / SPIRIT 300 – Swivel Svingkobling på mundstykket – ✓ PWF40PD, PWF50PD, PWF40PDI, PWF50PDI, PWF38P2C, PWF38P2
BULL Steel connector / quick-fit ✓ R65081G, R65082G, R65148G/XG, R65067G/XG –

Er du i tvivl om hvilken tilslutningstype dit mundstykke har? Kontakt os – vi hjælper med at finde det rigtige rør til dit system.

Ofte stillede spørgsmål

Rør med quick-fit kobling har et integreret koblingsstik i den øvre ende, der klikker fast i et koblingshus på mundstykket. Rør uden kobling presses direkte ind i svingkoblingen (swivel connector), som sidder på selve mundstykket. De to systemer er ikke indbyrdes kompatible, så det er vigtigt at kende tilslutningstypen på dit gulvmundstykke, inden du vælger rør.
Ja – alle rør i dette sortiment er angivet som antistatiske i leverandørens dokumentation. Aluminiumslinjen, kromlinjen og rustfrit stål (AISI 304) er alle antistatiske. Det gær dem egnede til brug i miljøer med krav om potentialudligning, herunder ATEX-klassificerede områder. Det er altid brugerens ansvar at verificere egnethed til den specifikke ATEX-zone og installation.
Den 2-delte version er praktisk, når opbevaring eller transport er en udfordring, da røret kan skilles ad. Det samles hurtigt igen uden værktøj. Den 1-delte version er lidt mere robust og enkel at bruge i daglig drift. Begge versioner leverer samme funktion og ydeevne.
Diameteren skal matche dit gulvmundstykkes rørforbindelse og dit støvsugeranlægs rørdimension. De mest almindelige størrelser er Ø38, Ø40 og Ø50 mm. Visse mundstykker kan bruges med Ø38 via en wand adapter (CCR38S). Kontakt os, hvis du er i tvivl om den rette dimension til dit anlæg.
Rørene er fremstillet i krom, aluminium eller rustfrit stål og har ingen gummidele eller polymerforing, så der er ingen FDA-dokuemntation for rørene i sig selv. I fødevare- og pharmamiljøer kombineres de typisk med et FDA-kompatibelt gulvmundstykke (White line / silikonevariant). Rustfrit stål (AISI 304) er det anbefalede materiale i disse miljøer på grund af holdbarhed og rengøringsegenskaber. Kontakt os for rådgivning.
Visse gulvmundstykker – herunder PROMETHEUS/ICEBERG Steel Connector og DISCOVERY/SPIRIT 300 – kan bruges med et Ø38 mm-system ved at tilslutte wand-adapteren CCR38S. Det er et 2-delt forkromet rør med Ø38 og integreret quick-fit kobling, der gør det muligt at anvende mundstykker, der er designet til Ø40 eller Ø50, på et Ø38 mm-anlæg.

Usikker på hvilket rør du har brug for?

Fortæl os dit mundstykke og dit anlægs rørdimension – så finder vi den rigtige kompatible løsning til dig.
