ATEX/ESD · Konduktiv
MP 20
MP 20 er en hoejfleksibel EPDM multi-purpose slange med konduktiv vaeg under 10⁶ ohm i baade indre roer og ydre coating. PN 20 bar arbejdstryk og 80 bar burst pressure (4x sikkerhedsfaktor) goer slangen velegnet til hojtryks-vand, trykluft og kemikalie-distribution. Driftsomraadet -40 til +120 grader C er bredere end de fleste konkurrent-multi-purpose-slanger. Tre blaa laengdestriber paa ydervaeggen er en visuel identifikations-markoer. Bruges typisk i kemisk industri, landbrug, kommunale tjenester og maskinindustri hvor en hojtryks- og brede-medie-bestandig slange er paaegt.
- -40 til +120 C
- 20 bar PN
- Konduktiv core+cover
- 80 bar burst
- Multi-purpose

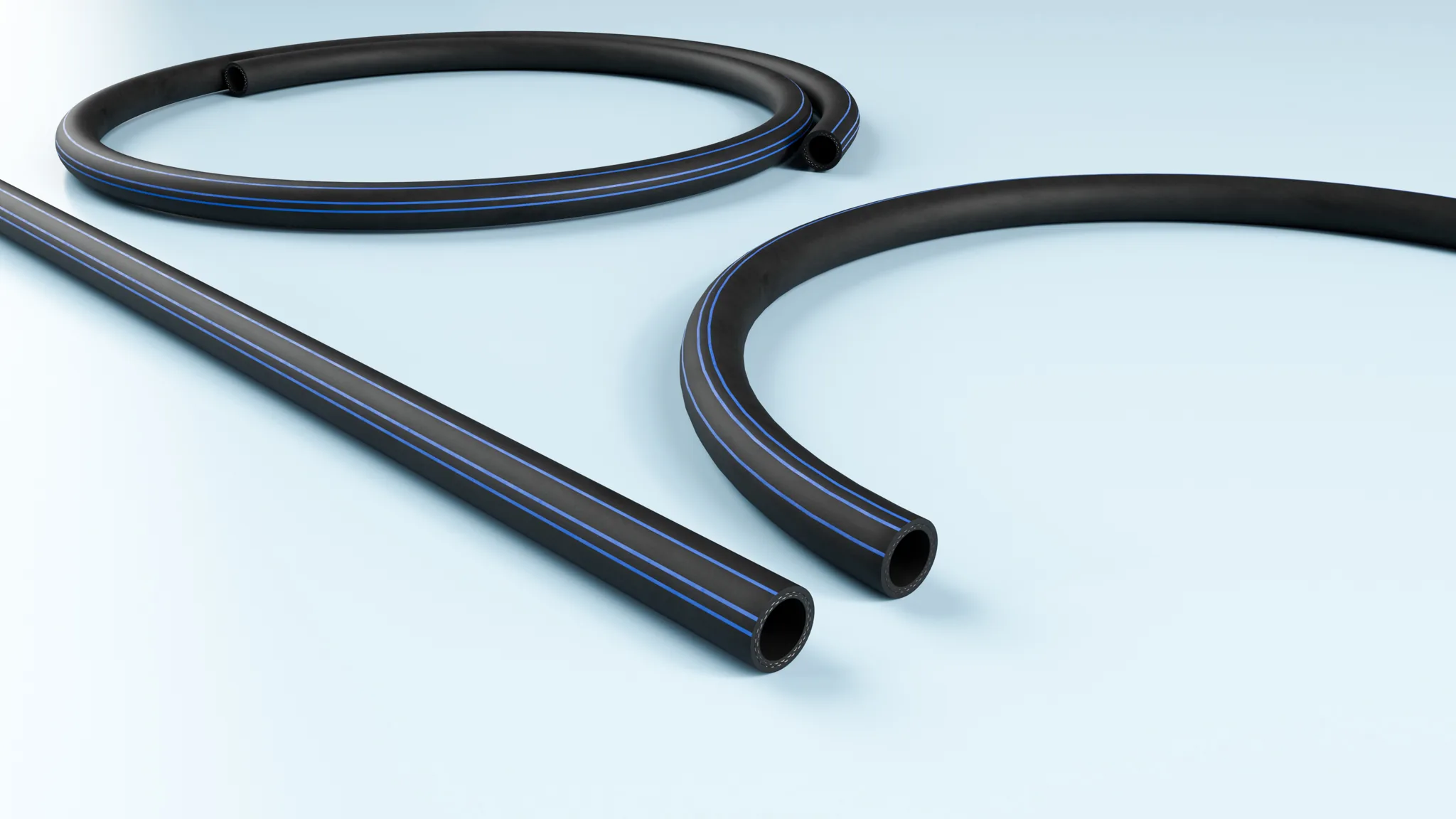

- 3 blaa laengdestriber
Hvorfor denne slange?
Den konduktive vaeg er noeglen til MP 20's ATEX-egnede karakter. Modsat almindelige multi-purpose-slanger der typisk er insulerende, har MP 20 en specifik konduktiv-additiv i EPDM-matricen der gor hele vaeggen ledende. Det betyder at statisk elektricitet aflader naturligt til jordforbindelsen, hvilket eliminerer en kritisk gnist-risiko i ATEX-zoner.
PN 20 bar / BP 80 bar (4x sikkerhedsfaktor) er hard-duty industri-hojtryks-rating. Det er over hvad standard multi-purpose-slanger leverer (typisk 10-16 bar PN), og det reflekterer MP 20's design-fokus paa hojtryks-anvendelser. Den brede sikkerhedsmargin er kritisk fordi multi-medie-anvendelser ofte indebaerer transient tryk-spids fra forskellige pumpe-typer.
EPDM's brede temperatur-omraade (-40 til +120 grader C) er en stor fordel i multi-purpose-anvendelser. Slangen kan installeres i frost-eksponerede udendoers-installationer (vinter, byggepladser) og samtidigt haandtere varmt-vand- eller varme-procesgas-anvendelser uden ompositionering. Det reducerer behovet for separate slanger til forskellige temperatur-zoner.
Hvor bruges den?
Kemiske produktions-faciliteter bruger slangen som hojtryks-multi-purpose distribution hvor flere medier passerer gennem samme slange-type. PN 20 bar daekker de fleste process-tryk i kemisk industri, og den konduktive vaeg eliminerer behovet for separate jordings-systemer paa hver tilkoblings-punkt.
Landbrugs-installationer bruger slangen til vand-, kemikalie- og braendstof-distribution paa traktorer og selvkoerende landbrugsmaskiner. Den konduktive vaeg er saerligt vaerdifuld ved braendstof-paafyldning hvor statisk gnist-risiko er en realitet. EPDM's vejr-bestandighed sikrer at slangen kan vaere udsat udendoers gennem hele saesonen.
Kommunale service-koeretoejer (fejemaskiner, sneploeje, service-trucks) bruger slangen til trykluft- og vand-distribution. Det brede temperatur-omraade og PN 20 bar tryk-rating goer at slangen kan haandtere baade vinter-kuelde og varmt-vand-rengoeringsanvendelser uden at miste fleksibilitet.
I daglig tale kaldes slangen ogsaa for konduktiv multi-purpose-slange, EPDM 20 bar-slange eller blaa-stribet EPDM-slange.
Tekniske specifikationer
Slangens noegle-specifikationer er kort opsummeret nedenfor. Den konduktive vaeg og det brede temperatur-omraade er to centrale differentierende egenskaber.
| Materiale | EPDM (inder og ydre), konduktiv |
|---|---|
| Forstaerkning | Tekstil-plies |
| Farve | Sort med 3 blaa laengdestriber |
| Temperaturomraade | -40 til +120 grader C |
| Arbejdstryk (PN) | 20 bar |
| Burst pressure | 80 bar |
| Elektrisk modstand | <106 Ω (baade core og cover) |
| Konstruktion | Smooth indre og ydre, tekstil-plies-armeret |
| Standardrullelaengde | 40 m |
| Producent-SKU | 3129 |
Dimensioner og bestilling
Tabellen viser slangens 4 standard-dimensioner. Alle har samme tryk-rating (20 bar PN, 80 bar burst) og 40 m standardrullelaengde. Vaegtykkelse oeger med dimension fra 3.5 mm til 5 mm.
| Indre Ø |
Ydre Ø |
Vægtykkelse |
Arbejdstryk |
Burst-tryk |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 17 | 3,5 | 20 | 80 | 60 | 40 | 0,21 | 40 | 3129010000 |
| 13 | 21 | 4 | 20 | 80 | 80 | 40 | 0,3 | 40 | 3129013000 |
| 19 | 28 | 4,5 | 20 | 80 | 115 | 40 | 0,47 | 40 | 3129019000 |
| 25 | 35 | 5 | 20 | 80 | 150 | 40 | 0,67 | 40 | 3129025000 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er kvalificeret iht. de centrale standarder for industri-slanger med elektriske egenskaber.
- EN ISO 1307:2008. Europaeisk standard for gummi- og termoplastslanger til generel anvendelse.
- ISO 8031. Bestemmelse af elektrisk og overflade-resistens i gummi- og plast-slanger. Slangens core og cover er testet under 10⁶ Ω.
- EN 12115. Europaeisk standard for gummi- og termoplast-slanger til vaesker og kemikalier.
- RoHS-direktivet (2011/65/EU). Begraensning af farlige stoffer.
- REACH (EC 1907/2006). Registrering af kemiske stoffer.
- ISO 9001:2015. Kvalitetsledelsessystem hos producenten.
- ATEX 2014/34/EU. EU-direktivet for udstyr i potentielt eksplosive atmosfaerer. Slangen har konduktiv vaeg, men eksplicit ATEX-erklaering er ikke i factsheettet.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Hvis du er ved at vælge slange og er i tvivl om det rigtige modstandsniveau eller den rigtige zone-klassifikation, så er disse to artikler et godt sted at starte:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
MP 20 bruges hvor en hojtryks-multi-purpose slange skal kombinere bredt medie-omraade med konduktiv funktion - typisk i kemisk industri, landbrug og kommunale tjenester.
Kemisk industri og laboratorier bruger slangen til hojtryks-vaedske-distribution hvor flere forskellige medier skal kunne haandteres af samme slange. EPDM's brede kemiske bestandighed (vand, syrer, baser, mange opløsningsmidler) goer slangen velegnet til process-installationer hvor medie-skift sker regelmaessigt. Den konduktive vaeg er en sikkerheds-fordel i ATEX-zoner.
Landbrug og kommunale tjenester bruger slangen til kombineret vand-, kemikalie- og trykluft-distribution. PN 20 bar er rigeligt til mobile pumpe-systemer paa traktorer og service-koeretoejer. Den konduktive vaeg er saerligt vaerdifuld ved haandtering af braendstof eller braendbare kemikalier hvor statisk gnist-risiko skal kontrolleres.
Maskinindustri og kompressor-anvendelser bruger slangen som hojtryks-trykluft-distribution mellem centrale kompressorer og fleksible bevaegelige eller mobile arbejdsstationer. Det brede temperatur-omraade (-40 til +120 grader C) tillader at slangen kan installeres baade indendoers og udendoers uden temperatur-relateret degradering.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen kan suppleres med kortere stykker eller flere ruller efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Hvad goer MP 20 til en multi-purpose slange?
EPDM-konstruktion med konduktiv vaeg dækker en bred medie-portefolge: vand, trykluft, mange kemikalier, opløsningsmidler og kuelvaesker. Driftsomraadet -40 til +120 grader C er bredere end de fleste konkurrent-multi-purpose-slanger, og PN 20 bar arbejdstryk goer slangen velegnet til hojtryk-trykluft og hojtryks-vand-anvendelser.
Hvad betyder konduktiv vaeg her?
Baade indre roer og ydre coating er kvalificeret som elektrisk konduktive (under 10⁶ ohm). Det er en saerlig sikkerheds-egenskab i applikationer hvor trykluft eller kemikalie-stroem kan opbygge statisk elektricitet. Den konduktive vaeg afleder direkte ladningen til jordforbindelsen og forhindrer gnist-induceret antaendelse.
Hvad er saerligt ved de blaa laengdestriber?
Slangen har 3 blaa laengdestriber (Längsstreifen) langs ydervaeggen - en visuel identifikations-markoer der adskiller MP 20 fra andre EPDM-multi-purpose-slanger paa marked. De blaa striber gor det let at identificere MP 20 i racks med flere slanger og er en industri-konvention for konduktive multi-purpose-slanger.
Hvor mange dimensioner findes serien?
4 dimensioner: ID 10, 13, 19 og 25 mm. Alle har samme tryk-rating (20 bar PN, 80 bar burst) og 40 m standardrullelaengde. Det er en specialiseret serie til mindre forsynings-roer og fleksible tilkoblinger - typisk hvor en hojtryks-multi-purpose-slange er paaegt.
Hvilken temperatur taaler slangen?
-40 til +120 grader C. Det er en bred temperatur-omraade for en multi-purpose slange - daekker fra frost-eksponerede installationer til varmt-vand-anvendelser. EPDM bevarer fleksibilitet ved -40 grader C og taaler hot-water op til +120 grader C uden at miste integritet.
Hvilke koblinger anbefales?
Til 20 bar arbejdstryk anbefales metal-presklemmer eller hydraulik-koblinger med integreret jordingsklemme (for at bevare den konduktive vaegs funktion). Standard slangeklemmer (boertelbaand) virker ved lave tryk, men giver lavere laekage-sikkerhed ved cyklisk drift. Vi monterer typisk koblinger paa slangen efter aftale.
Hvilke medier kan slangen haandtere?
Factsheettets liste daekker bredt: trykluft, vand (koldt og varmt), procesvand, ultra-rent vand, koeling-vand, paints/coatings, vaeske-medier i landbrug og industri. Bemaerk at slangen er designet til vaedske-medier (factsheettet specificerer Liquid som primaer), saa for ren trykluft kan en specialiseret trykluft-slange give bedre vaegt og pris.
Er slangen ATEX-godkendt?
Slangen har en konduktiv vaeg (under 10⁶ ohm), hvilket goer den egnet til ATEX zone 22 og potentielt zone 1 installationer hvor en konduktiv afskaerming er paaegt. Factsheettet specificerer dog ikke en eksplicit ATEX 2014/34/EU-direktiv-erklaering. Til formel ATEX-installation anbefaler vi at krydstjekke med din lokale risiko-vurdering.
