RESPIROFORM

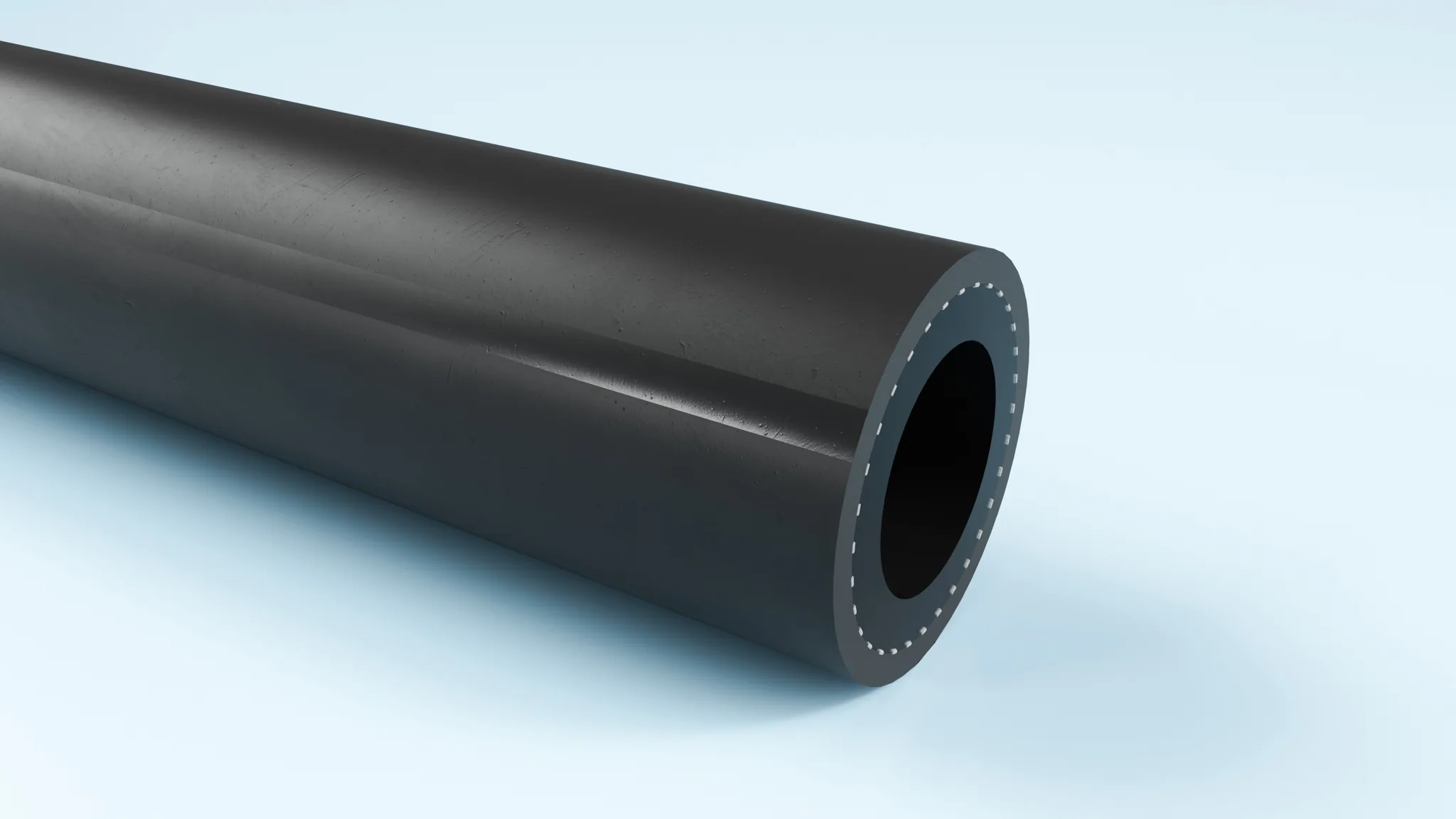

RESPIROFORM er en standardiseret aandedraets-luft-slange specifikt kvalificeret iht. EN 14594 - den europaeiske standard for trykluft-aandedraets-systemer. Slangen har TPU-foring og TPE-ydercoating med 2 sorte antistatic-laengdestriber under 10⁹ ohm. Ydercoating er oil-resistant, heat-resistant og flame-retardant - tre komplementaere sikkerheds-egenskaber til brandbekaempelses-, mine- og industri-anvendelser. PN 30 bar arbejdstryk med 90 bar burst pressure (3x sikkerhedsfaktor). Bruges typisk af brandbekaempere, sandblaesnings-personale, tank-rensere og mine-arbejdere i kemikalie-eksponerede zoner.
- -20 til +70 C
- EN 14594
- 30 bar PN
- Flammehaemmende
- Aandedraets-luft
- Antistatisk
Hvorfor denne slange?
EN 14594-kvalifikationen er det centrale element i RESPIROFORM's vaerdiproposition. Standarden specificerer ikke bare materialestabilitet og tryk-rating, men ogsaa cyklisk levetids-krav, kontaminations-test og temperatur-stabilitet for aandedraets-luft-systemer. TPU/TPE-baserede aandedraets-slanger er det industri-anerkendte valg fordi materialerne opfylder alle disse krav.
Den dobbelte sikkerheds-egenskab (antistatisk + flammehaemmende) er specifik til brandbekaempelse og industri-aandedraets-anvendelser. Antistatisk vaeg under 10⁹ ohm forhindrer statisk gnist; flammehaemmende ydercoating sikrer at slangen ikke kan vaere kilde til brand-spredning. Kombinationen er kritisk i scenarier hvor brand er en realitet (brandbekaempelse) eller en risiko (kemiske faciliteter).
Olie-bestandig TPE-yder er en specifik egenskab til industri-anvendelser. Aandedraets-luft-personale arbejder ofte i miljoer med olie- og braendstof-eksponering (vaerksteder, raffinaderier, mine-installationer), og slangens TPE-coating modstaaer disse eksponeringer over tid uden at vaeggen nedbrydes.
Hvor bruges den?
Brandvaesener bruger slangen som primaer aandedraets-luft-slange paa SCBA-systemer. En typisk konfiguration har 5-15 m RESPIROFORM mellem trykluft-tank og maske-tilkobling paa brandbekaempelses-personale. Den lette TPU/TPE-konstruktion er let at haandtere selv under tunge brandbekaempelses-uniformer.
Mine-installationer og kemiske faciliteter bruger slangen i fast-installerede aandedraets-luft-systemer hvor personalet arbejder i kontamineret atmosfaere. EN 14594-kvalifikationen er typisk pligtig i disse miljoer, og den antistatiske + flammehaemmende kombination er ekstra sikkerheds-margin.
Sandblaesning og tank-rengoering er sekundaere markeder. Personalet er udsat for partikel-eksponering og kemikalie-daempe, og slangens robusthed (slid-bestandighed, kemikalie-bestandighed) gor den velegnet til daglig drift i disse hazmat-anvendelser.
I daglig tale kaldes slangen ogsaa for aandedraets-slange, SCBA-slange eller EN 14594-luft-slange.
Tekniske specifikationer
Slangens noegle-specifikationer er kort opsummeret nedenfor. EN 14594-kvalifikationen og kombinationen af antistatisk + flammehaemmende + olie-bestandig er centrale design-features til aandedraets-luft-anvendelser.
| Materiale indre | TPU (termoplastisk polyurethan) |
|---|---|
| Materiale ydre | TPE (termoplastisk elastomer) |
| Forstaerkning | Tekstil-armering |
| Farve | Transparent indre, sort ydre med 2 antistatic-striber |
| Temperaturomraade | -20 til +70 grader C |
| Arbejdstryk (PN) | 30 bar |
| Burst pressure | 90 bar |
| Antistatisk | <109 Ω (2 sorte laengdestriber) |
| Standard | EN 14594 (trykluft-aandedraets-systemer) |
| Producent-SKU | 4221 |
Dimensioner og bestilling
Tabellen viser slangens single standard-dimension (ID 9.5 mm). Standard SCBA-aandedraets-luft-systemer i Europa bruger denne dimension.
| Indre Ø |
Ydre Ø |
Vægtykkelse |
Arbejdstryk |
Burst-tryk |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|---|
| 9,5 | 16 | 3,25 | 30 | 90 | 60 | 50 | 0,18 | 50 | 4221010000 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er specifikt kvalificeret iht. den europaeiske standard for trykluft-aandedraets-systemer.
- EN 14594. Europaeisk standard for trykluft-aandedraets-systemer (compressed air breathing apparatus). Definerer materiale-stabilitet, tryk-rating og kontaminations-test.
- EN ISO 1307:2008. Europaeisk standard for gummi- og termoplastslanger til generel anvendelse.
- ISO 8031. Bestemmelse af elektrisk og overflade-resistens i gummi-slanger. Slangens antistatic-striber er testet under 10⁹ Ω.
- RoHS-direktivet (2011/65/EU). Begraensning af farlige stoffer.
- REACH (EC 1907/2006). Registrering af kemiske stoffer.
- ISO 9001:2015. Kvalitetsledelsessystem hos producenten.
- EN 137 / EN 138. Aandedraets-apparat-standarder. Slangen er kompatibel med disse aandedraets-systemer men ikke specifikt EN 137-kvalificeret.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Hvis du er ved at vælge slange og er i tvivl om det rigtige modstandsniveau eller den rigtige zone-klassifikation, så er disse to artikler et godt sted at starte:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
RESPIROFORM bruges i aandedraets-luft-systemer hvor EN 14594-kvalifikation er paaegt - typisk i brandbekaempelse, mine-arbejde, sandblaesning og kemikalie-eksponerede industri-zoner.
Brandbekaempelse er hovedmarkedet. SCBA (Self-Contained Breathing Apparatus) systemer paa brandbekaempelses-personale kraever EN 14594-kvalificerede slanger med flammehaemmende ydercoating. Slangen er specifikt designet til denne brug og er en standard-loesning paa moderne SCBA-installationer.
Mine-arbejde og kemiske produktions-faciliteter bruger slangen i fast-installerede aandedraets-luft-systemer hvor personale arbejder i kemikalie-eksponerede zoner. De antistatiske egenskaber er kritiske i miljoer hvor staffel-elektricitet kan udloese gnist, og flame-retardant ydercoating er en sikkerheds-egenskab.
Tank-rengoering og asbest-haandtering bruger slangen til aandedraets-beskyttelse hvor personalet er udsat for hazmat-medier. EN 14594-kvalifikationen sikrer at slangens materialer ikke afgiver kontaminanter til aandedraets-luften, og olie-bestandigheden beskytter mod olie-baserede medier i industri-zoner.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen kan suppleres med kortere stykker eller flere ruller efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Hvad goer RESPIROFORM specifikt til en aandedraets-luft-slange?
Slangen er kvalificeret iht. EN 14594 - den europaeiske standard for trykluft-aandedraets-systemer. EN 14594 specificerer materiale-stabilitet, tryk- og temperatur-bestandighed samt levetids-krav til aandedraets-luft-slanger der bruges af brandbekaempere, mine-arbejdere og industri-personale i kemikalie-eksponerede zoner.
Hvad betyder de 2 sorte antistatic stripes <10⁹ Ω?
Slangen har 2 sorte laengdestriber paa ydercoating der er antistatisk under 10⁹ ohm. Det er en sikkerheds-egenskab i ATEX-zoner og specifikt vaerdifuldt i tank-cleaning og sandblaesning hvor statisk elektricitet kan opbygge sig fra luft-stroem og partikel-eksponering. De sorte striber er en visuel identifikations-markoer der signalerer den antistatiske kvalifikation.
Hvad er flame-retardant og oil-resistant kombinationen?
Factsheettet specificerer at ydercoating er oil resistant, heat resistant og flame-retardant. Det er tre komplementaere sikkerheds-egenskaber: oil-bestandighed beskytter mod olie-baserede medier i industrielle zoner; varme-bestandighed tillader brug i hede-eksponerede miljoer; flame-retardant sikrer at slangen ikke er kilde til brand-spredning. Kombinationen er specifik til brandbekaempelses- og industri-aandedraets-anvendelser.
Hvor mange dimensioner findes serien?
1 dimension: ID 9.5 mm, OD 16 mm. Det er en standard-dimension for aandedraets-luft-slanger der bruges med standardiserede trykluft-aandedraets-apparater (SCBA-systemer). 30 bar arbejdstryk og 90 bar burst pressure er typiske aandedraets-luft-tryk i Europa, og 50 m standardrullelaengde daekker typiske installations-laengder.
Hvad er TPU og TPE?
TPU er termoplastisk polyurethan; TPE er termoplastisk elastomer (en bredere familie der inkluderer TPU). RESPIROFORM har TPU-foring og TPE-ydercoating. TPU's egenskaber inkluderer slid-modstand, temperatur-stabilitet og kemikalie-bestandighed. TPE-yderen tillader specifikke flame-retardant-additiver der gor slangen brand-bekaempelses-egnet.
Hvad er driftstemperaturen?
-20 til +70 grader C. Det daekker normale brandbekaempelses- og industri-aandedraets-temperaturer. Slangen er ikke specifikt designet til ekstreme temperaturer (over +70 grader C), men den flame-retardant ydercoating beskytter mod kortvarig flamme-eksponering der kan opstaae i brand-bekaempelses-scenarier.
Hvilke koblinger anbefales?
Til aandedraets-luft-anvendelser anbefales certificerede SCBA-koblinger (typisk standard-CGA-fittings i Europa) der er specifikt designet til 30 bar trykluft-aandedraets. Vi monterer disse efter aftale - det er kritisk at koblingerne matcher SCBA-systemets specifikke krav.
Er slangen rated til aandedraets-luft?
EN 14594-kvalifikationen er specifik til trykluft-aandedraets-systemer, men den faktiske aandedraets-luft skal stadig genereres af et separat aandedraets-luft-system med korrekt CO2/CO/oil-filter-kvalifikation. RESPIROFORM er slangen mellem aandedraets-luft-anlaegget og brugeren - kvaliteten af luften er anlaeggets ansvar, men slangen skal vaere materiale-kompatibel med aandedraets-luft-leverancer.
