Højtemperatur · op til +600 °C

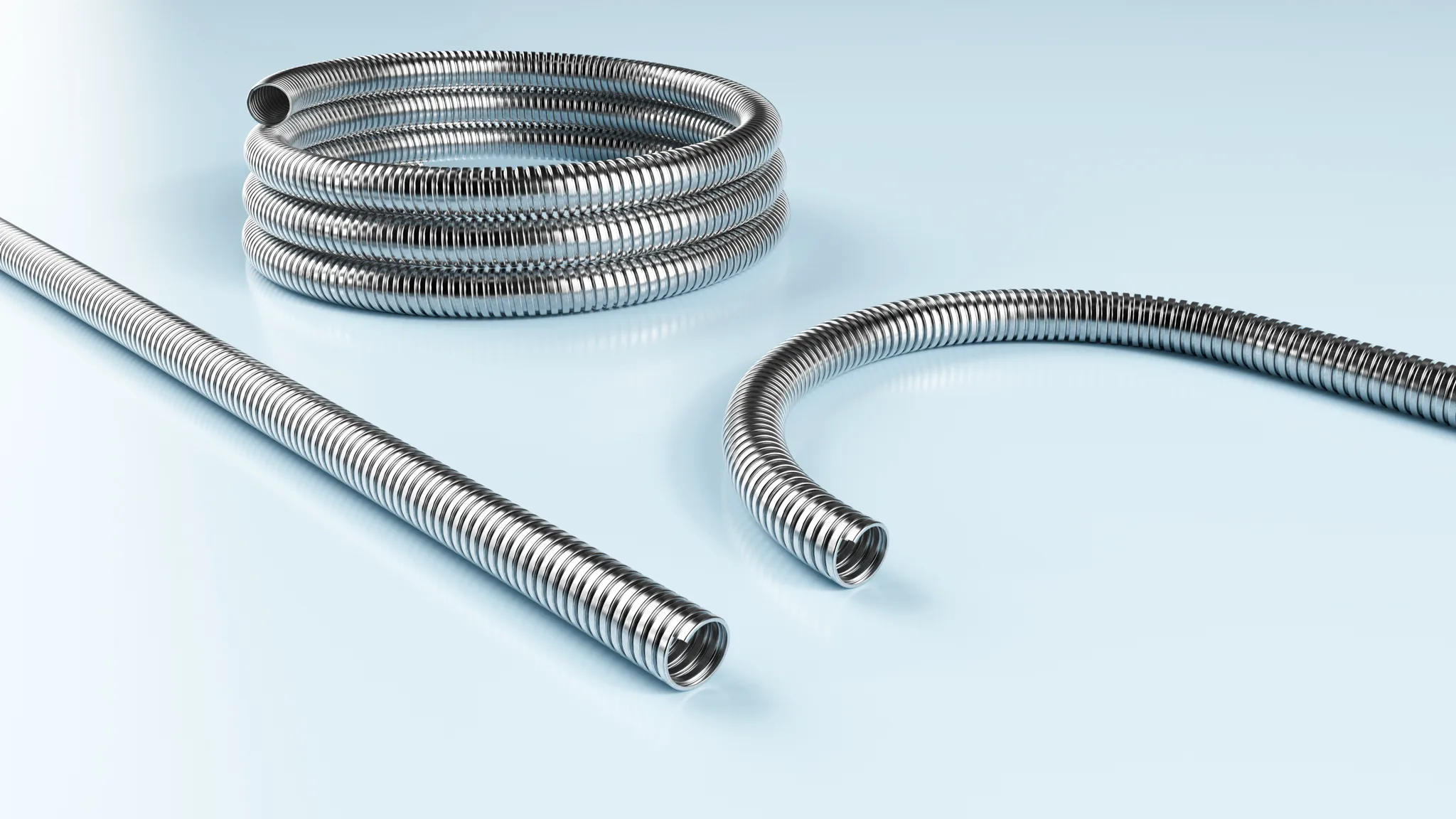

METAL HOSE VA 108 AD

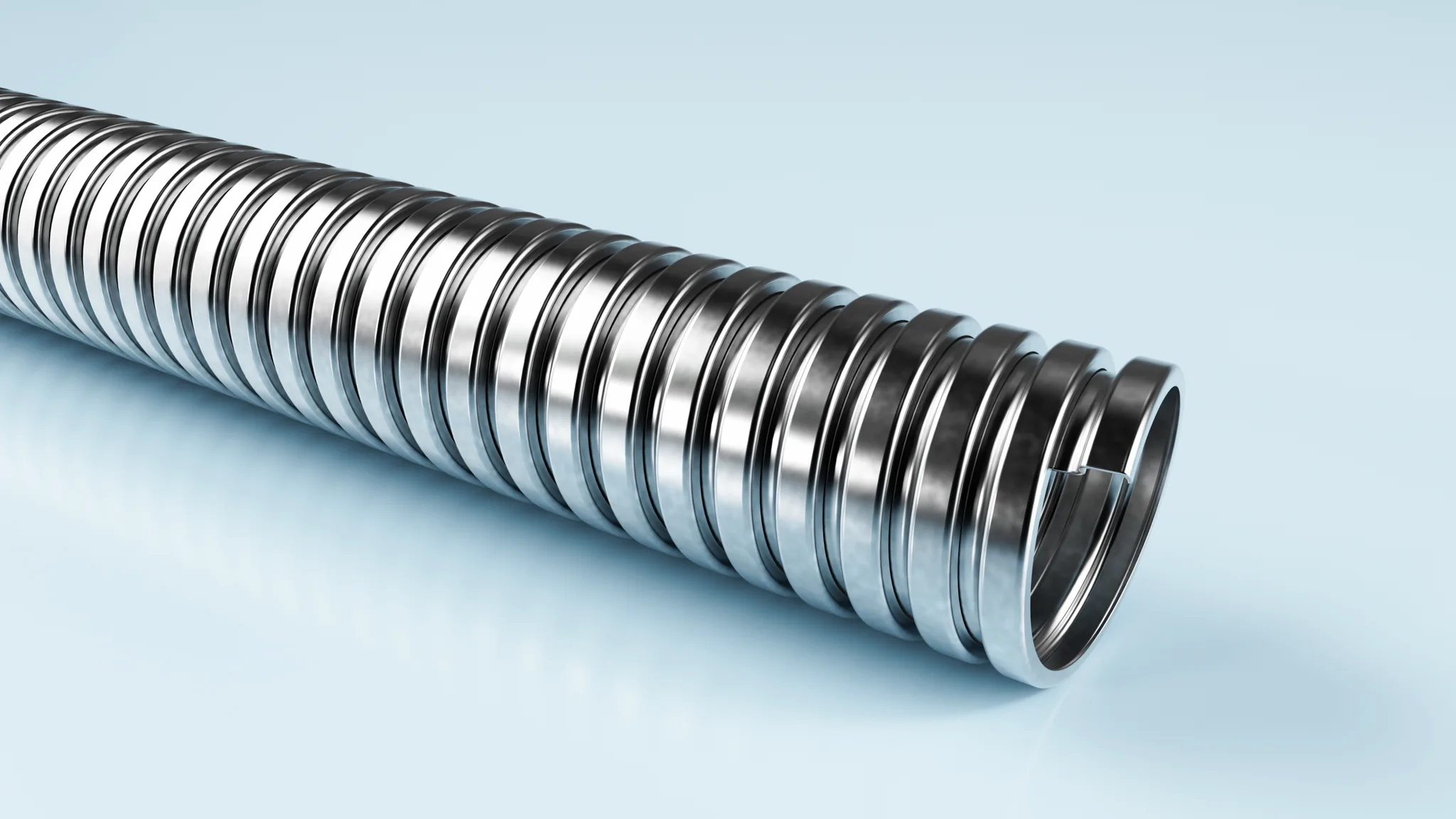

METAL HOSE VA 108 AD er en hoejfleksibel rustfri stalslange med korrugeret konstruktion uden plast-coating. Slangen taaler kontinuerlig drift op til +600 grader C - identisk varme-bestandighed som Agraff-VA 150 AD, men med en simpler og typisk mere oekonomisk konstruktion. IP 40 iht. EN/IEC 60529 betyder slangen er taet mod fremmedlegmer over 1 mm men ikke vand-taet. Slangen bruges typisk i fast installerede kabel-runs i hoej-temperatur-zoner: smelte-anlaeg, motor-pruefstande, eksost-systemer og industrielle ovne hvor mekanisk fleksibilitet er sekundaer til varme-bestandighed.
- Op til +600 C
- Rustfri staal
- Korrugeret
- Korrosions-bestandig
- Kabelbeskyttelse
- IP 40
Hvorfor denne slange?
108 AD vs. 150 AD-valget afspejler en typisk industri-afvejning: korrugeret stamping er enkel og oekonomisk men begraenser fleksibiliteten; Agraff-fals er mere komplekst og dyrere men giver overlegen fleksibilitet. Begge har samme varme-bestandighed og samme rustfri staal-grade. Hvis kabelfoeringen er fast - dvs. den boejes en gang ved installation og bliver siddende - er 108 AD typisk det rette oekonomiske valg.
Korrosions-bestandigheden fra rustfri staal-konstruktionen er en stor levetids-fordel sammenlignet med almindeligt galvaniseret staal. AISI 304/316-grade modstaaer kontinuerlig fugt-eksponering og kan stadigt bevare integritet efter 15-20 aars indendoers-drift. I korrosivt miljoe (kysten, kemiske faciliteter) er levetiden 10-15 aar - stadigvaek betydeligt laengere end de fleste alternative loesninger.
+600 grader C-omraadet er bemaerkelsesvaerdigt for et conduit-produkt. Det skyldes at slangen er ren metal uden organiske komponenter (plast, gummi, lim) der ville smelte eller braende. I praksis betyder det at slangen kan installeres direkte ved varme-zoner uden risiko for at kabel-isoleringen smelter pga. slangen selv (forudsat at de fortrængte kabler er specificeret til samme temperatur).
Hvor bruges den?
Staalindustri og smelte-anlaeg bruger slangen til kabel-foering naer hoejt-temperatur-omraader. Sensor-kabler, styre-signaler og strom-kabler til varme-zone-instrumentering kraever en conduit der ikke selv bliver en svaghedspunkt. Slangens +600 grader C-omraade og fast installerede konstruktion er ideelle for disse runs.
Motor-pruefstande paa bil-, skibs- og generator-fabrikker bruger slangen til kabel-beskyttelse omkring eksost-systemer og motor-zone-sensorer. Modsat installationsrum-cable-runs hvor fleksibilitet er vigtig, er disse installationer typisk faste - slangen monteres en gang og bliver siddende. Det matcher 108 AD's profil perfekt.
Industrielle ovne, sintrings-anlaeg og termiske processerings-faciliteter bruger slangen til kabel-foering ved opvarmnings-elementer. Den korrugerede konstruktions stiv-fleksibilitet er praktisk her - slangen kan formes efter installation-tracéet og holder sig stabilt over aar af termisk cykling.
I daglig tale kaldes slangen ogsaa for VA-conduit, rustfri staal-conduit eller hoej-temperatur-metalslange.
Tekniske specifikationer
Slangens noegle-specifikationer er kort opsummeret nedenfor. 108 AD er den mest oekonomiske VA-stalslange i Cable Protection-familien - vaelg den til fast installerede kabel-runs i hoej-temperatur-zoner; til hyppigt boejende installationer anbefaler vi Agraff-VA 150 AD.
| Konstruktion | Korrugeret rustfri staal (fold-stamping) |
|---|---|
| Materiale | Rustfri staal (AISI 304/316 grade) |
| Coating | Ingen (ren metal) |
| Farve | Staal-graa (naturlig farve) |
| Temperaturomraade | -40 til +600 grader C |
| IP-klassifikation | IP 40 iht. EN/IEC 60529 |
| Standard pakke-laengde | 50 m per rulle |
| Antal dimensioner | 8 (ID 5-23 mm) |
| Anvendelse | Fast installeret kabelbeskyttelse i hoeje temperaturer |
| Producent-SKU | 1089050 |
Dimensioner og bestilling
Tabellen viser slangens 8 standard-dimensioner med ID, OD (lig nominal-bredde for connecting parts paa 108 AD), bend-radius og max produktionslaengde. Vaegt er angivet pr. meter (omregnet fra factsheet's per-50m vaerdier).
| Indre Ø |
Ydre Ø |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|
| 5 | 7 | 17 | 50 | 0,05 | 50 | 10830079050 |
| 6 | 8 | 20 | 50 | 0,06 | 50 | 10830089050 |
| 8 | 10 | 25 | 50 | 0,07 | 50 | 10830109050 |
| 11 | 14 | 34 | 50 | 0,12 | 50 | 10830149050 |
| 14 | 17 | 40 | 50 | 0,15 | 50 | 10830179050 |
| 16 | 19 | 45 | 50 | 0,17 | 50 | 10830199050 |
| 18 | 21 | 50 | 50 | 0,19 | 50 | 10830219050 |
| 23 | 27 | 67 | 50 | 0,32 | 50 | 10830279050 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er kvalificeret iht. de centrale standarder for kabelbeskyttelses-conduit og IP-klassifikation. EN/IEC 60529 IP 40 er den primaere reference.
- EN/IEC 60529 IP 40. Internationale klassifikation af kabinet-tæthed - 4 = taet mod fremmedlegmer over 1 mm, 0 = ingen vand-beskyttelse.
- RoHS-direktivet (2011/65/EU). Begraensning af farlige stoffer. Producent-erklaering foreligger.
- REACH (EC 1907/2006). Registrering af kemiske stoffer. Producent-erklaering paa anmodning.
- EN 50525. Europaeisk standard for fleksible kabler i lavspaending. Relevant ved kabelbeskyttelse.
- VDE 0282. Tysk standard for fleksible kabler.
- ISO 9001:2015. Kvalitetsledelsessystem hos producenten. Sikrer at hver charge folger samme specifikation.
- AISI 304/316. Amerikansk specifikation for rustfri staal-grade. Producent bekraefter at slangens staal-baand opfylder denne grade-specifikation.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
METAL HOSE VA 108 AD bruges hvor fast installeret kabelbeskyttelse skal taale meget hoeje temperaturer - typisk i metal- og glas-industri, motor-test-anlaeg og kemisk produktion hvor den simpler konstruktion er mere oekonomisk end Agraff-varianten.
Staal- og metal-industri bruger slangen til kabelfoering ved smelte-ovne, valse-vaerker og varme-bearbejdnings-stationer. Den korrugerede konstruktion er stiv nok til at fastholde sin form i lange runs uden ekstra beslag, samtidig med at den taaler de +400-600 grader C som disse zoner kan opnaa. Cabling-omkostninger over flere aar er typisk 30-50% lavere end Agraff-varianten i samme miljoeer.
Motor- og generator-pruefstande bruger slangen til kabel-beskyttelse i nærheden af eksost-systemer. Den simpler konstruktion er praktisk her fordi installationen typisk er fast (slangen flyttes ikke under drift), og varme-bestandigheden matcher Agraff-VA's. Forskellen er primaert at 108 AD's mindre fleksible konstruktion gor at den passer bedre i tighte installations-tracé.
Industrielle ovne, brandtest-faciliteter og termisk processeringsudstyr bruger slangen til at fore kabel-bundter ved varme-zoner. Slangens +600 grader C-omraade er bedre end de fleste byggevare-conduit-loesninger og er den foretrukne valg hvor lokale installations-vejledninger ikke specifikt kraever IP 65+.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen kan suppleres med kortere stykker eller flere ruller efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Hvad er forskellen mellem 108 AD og 150 AD?
Begge er rustfri stalslanger uden plast-coating. 108 AD har en simpler korrugeret konstruktion (fold-stamping), mens 150 AD er Agraff (S-formet falset). 108 AD er typisk lidt mere stiv (mindre fleksibel), men billigere. 108 AD er foretrukket hvor slangen er fast installeret; 150 AD foretrukket hvor slangen boejes regelmaessigt eller indgaar i bevaegelige automation-installationer.
Hvor hoej temperatur taaler slangen?
Op til +600 grader C iht. factsheettet - samme som 150 AD. Det er rustfri staal-konstruktionens varme-bestandighed der definerer graensen, ikke en plast-coating. Til kontinuerligt drift over +600 grader C anbefaler vi specialiserede high-temperature alloys.
Hvad betyder IP 40?
IP 40 iht. EN/IEC 60529 betyder slangen er taet mod fremmedlegmer over 1 mm men IKKE vand-taet. Det er typisk for ren-metal-conduit uden plast-coating. Til vand- eller hoejtryk-rengoerings-eksponerede installationer anbefaler vi PVC-coatet 102 AD eller PUR-coatet 151 AD som har IP 68.
Hvor mange dimensioner findes serien?
8 dimensioner fra ID 5 mm til 23 mm, med tilsvarende OD og nominal-bredde for connecting parts paa 7-27 mm. Bemaerk at 108 AD har en speciel egenskab: factsheettet specificerer at OD og nominal connecting-bredde er identiske (i modsaetning til Agraff-varianterne hvor nominal-bredde kan vaere lidt stoerre end OD pga. fals-overfladen). Det forenkler koblings-valg.
Hvilke koblinger anbefales?
Til VA-stalslanger anbefales rustfri staal (AISI 304/316) eller messing kabel-glands (PG- eller M-gevind). Vaelg samme metal-grade som slangen for at undgaa galvanisk korrosion ved fugt. Vi monterer typisk koblinger paa slangen efter aftale.
Er slangen velegnet til kabelfoering der boejes regelmaessigt?
108 AD's korrugerede konstruktion er mindre fleksibel end Agraff-varianten 150 AD. Til kabelfoering der skal boejes flere gange dagligt - fx i robotter eller bevaegelige automation-arme - anbefaler vi 150 AD. Til fast installeret kabelfoering i hoej-temperatur-zoner er 108 AD typisk det mest oekonomiske valg med samme varme-modstand.
Hvor laenge holder slangen?
Rustfri staal-konstruktion har lang levetid - typisk 15-25 aar i tørre indendoers-installationer og 10-15 aar i fugtige eller korrosivt miljoe. Den manglende plast-coating er ikke en levetids-begraensning fordi der ikke er en coating der kan svigte; metal-konstruktionen alene baerer levetiden. Hovedfejlmodus er typisk mekanisk traekslid hvor slangen er udsat for hyppige boejnings-cykler.
Er slangen ATEX-godkendt?
Slangen har INGEN eksplicit ATEX 2014/34/EU-erklaering paa factsheettet. Som ren metal-konstruktion er den dog naturligt elektrisk konduktiv. Factsheettet noterer 'Explosion hazard areas' under anvendelser, hvilket antyder producenten anser slangen for kvalificeret. Til formel ATEX-installation anbefaler vi at krydstjekke med din lokale risiko-vurdering og evt. supplerende dokumentation.
