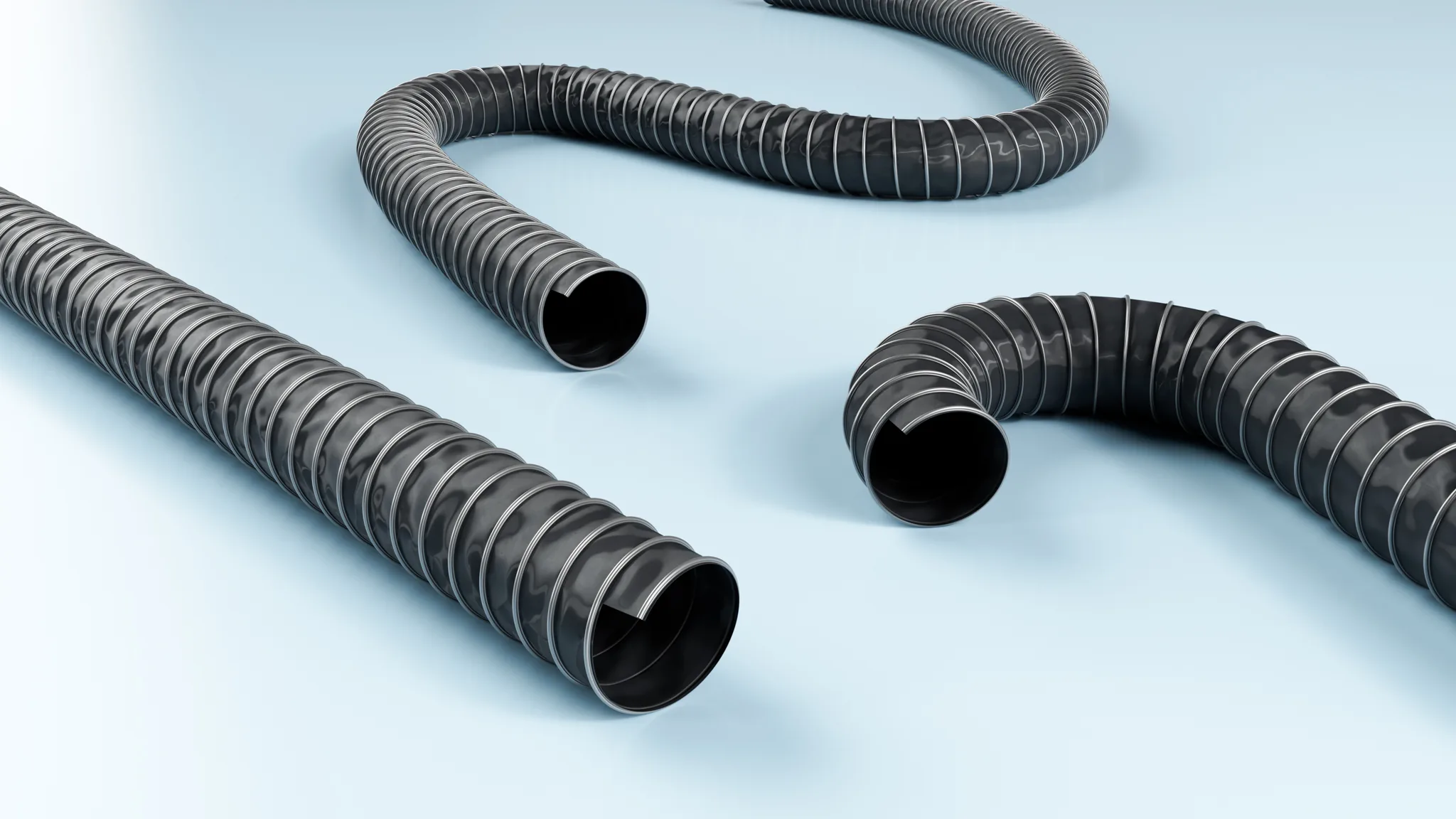

CP PE 457 EC -- Højfleksibel klemprofilslange i polyethylen, elektrisk konduktiv, kemikaliebestandig og ATEX-godkendt

Hvorfor denne slange?

CP PE 457 EC kombinerer fire egenskaber der ikke ofte staar sammen: klemprofil-konstruktion for fleksibilitet og kompressibilitet (4:1), polyethylen-foring for kemisk bestandighed mod et bredt udvalg af medier, elektrisk konduktiv vaeg med modstand under 10³ Ω, og ATEX 2014/34/EU-konformitet til Zone 0/1/2 (gasser) og Zone 22 (stoev) indvendigt.

Den kombination goer den til standardvalget paa svingbare ekstraktionsarme og fume hoods i kemiske laboratorier og produktionshaller. Hoey kompressibilitet betyder at slangen kan trykkes sammen og udvides i takt med at armen flyttes, uden at vaeggen sprandes mekanisk. Konduktiviteten betyder at statisk elektricitet ledes bort fra det indvendige medie — kritisk naar dampe eller stoev kan vaere antaendelige.

Det normale temperaturomraade er −35 °C til +80 °C, og slangen er praktisk talt en specialslange til relativt lav-til-medium temperatur. Hvis applikationen kraever hoejere temperaturer er CP VITON® 459 EC (Viton-foring, op til +210 °C) den fagligt direkte fortsaettelse — samme klemprofil-konstruktion, samme ATEX-konformitet, men med varmebestandig FKM-foring.

PE vs PTFE

PE (polyethylen) dækker de fleste industrielle kemikalier ved normale temperaturer og er en god mellemvariant for moderate kemikaliekrav. PTFE (CP PTFE-INOX 475 EC) dækker praktisk talt alle kemikalier ved høje temperaturer. Vælg PE hvis dine medier er almindelige solventer eller syrer/baser ved op til 80 °C; vælg PTFE hvis du har aggressive medier eller højere temperaturer.

Hvor bruges den?

Slangen er bygget til mobile installationer i klassificerede zoner — typisk hvor en svingbar ekstraktionsarm flytter sig under brug. I praksis ser vi den oftest paa ekstraktionsarme i kemiske laboratorier, paa fume hoods i pharmaceutisk forskning, og paa damp-retur-systemer ved tankning af braendstoffer.

I industrielle anvendelser bruges den til pulver-haandtering i Zone 22-zoner, til gas-overfoersel i kemiske procesanlaeg, og til udsugning af kemiske dampe i produktionshaller. Klemprofil-konstruktionens fleksibilitet er central — slangen lever der hvor en stiv kanal ikke kan flytte sig med arbejdspositionerne.

Den daekker dimensions-rangen fra Ø 50,5 mm op til Ø 630 mm, hvilket betyder at den kan bruges baade til smaa lokale udsugninger og til hovedsystemer i hele anlaeg. Standardrullelaengde er 6 m, og slangen kan tilskaeres efter maal.

Det formelle navn er CP PE 457 EC. I daglig tale taler vi om en "PE-klemprofilslange", "ekstraktionsarmsslange" eller "den konduktive PE-slange" — den staar typisk paa svingbare ekstraktionsarme i kemisk laboratoriedrift.

Tekniske specifikationer

Specifikationerne er gældende per 2026-04-15. Felter uden værdi er ikke specificerede i kildedata.

Materiale	Klemprofil i galvaniseret stål, foring i konduktiv polyethylen-film
Farve	Sølv-grå klemprofil med transparent PE-foring

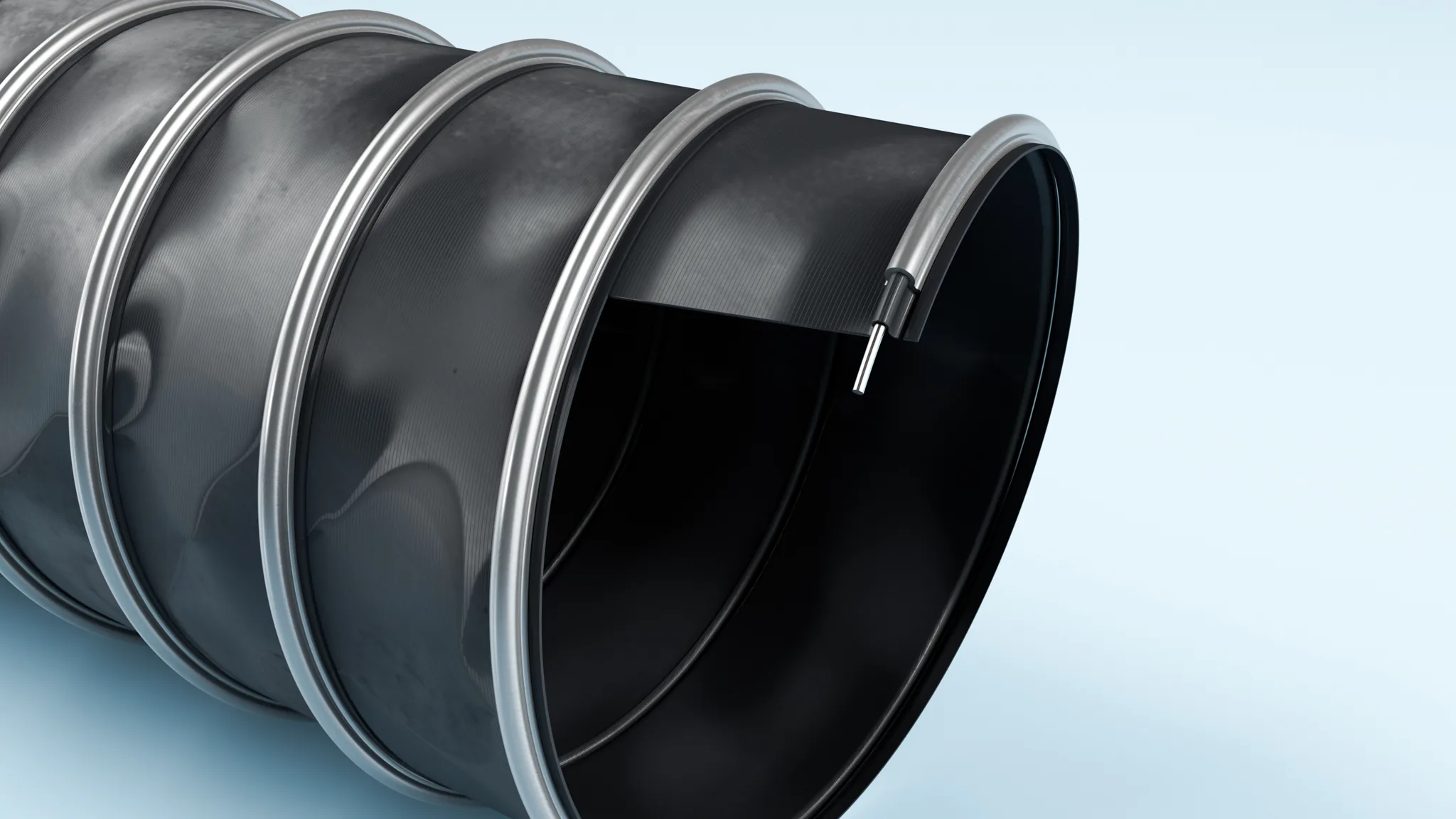

Vægkonstruktion	Galvaniseret stål-klemprofil med konduktiv PE-foring, højfleksibel og komprimerbar 4:1
Klemprofil	Galvaniseret stål
Transportmedier	Gas, støv (kemiske gasser, solventdamp)
Temperaturområde	−35 °C til +80 °C
Kortvarig peak	+80 °C
Elektrisk modstand	Konduktiv PE-foring, <10³ Ω
ATEX-mærkning	II 1/2GD (interior zone 0/22, exterior zone 1/21) -- electrically conductive per TRGS 727
Komprimerbarhed	4:1 -- meget højfleksibel til ekstraktionsarme

Bestandighedstabel

For konkrete kemikalier og koncentrationer henvises til bestandighedstabellen (PDF). Tabellen viser PE's tolerance over for almindelige industrielle kemikalier ved op til 80 °C.

Dimensioner og bestilling

CP PE 457 EC leveres i 34 standardstørrelser fra indre Ø 50,5 mm til 800 mm. Hver størrelse har sit eget artikelnummer hos fabrikanten. Standardlængde er typisk 6 m eller 3 m, og slangen kan tilskæres efter mål.

Dimensioner, tryk- og vakuumdata for CP PE 457 EC
Indre Ø [mm]	Ydre Ø [mm]	Arbejdstryk DIN 26057, 10 % elong. [bar]	Vakuum aksialt fast [bar]	Bøjeradius [mm]	Maks. længde [m]	Vægt [kg/m]	Rulle [m]	Artikelnr.
50,5	62,5	0,49	0,27	18	10	0,61	6	45700501003
55	67	0,46	0,25	20	10	0,66	6	45700551003
60	72	0,44	0,22	20	10	0,71	6	45700601003
64,5	76,5	0,42	0,2	22	10	0,76	6	45700651003
70	82	0,4	0,18	22	10	0,82	6	45700701003
75,6	87,6	0,38	0,16	24	10	0,88	6	45700751003
80	92	0,365	0,14	24	10	0,93	6	45700801003
90	102	0,34	0,1	26	10	1,04	6	45700901003
101,5	113,5	0,225	0,085	28	15	0,78	6	45701001003
110	122	0,21	0,075	30	15	0,85	3, 6	45701101003
115	127	0,205	0,07	32	15	0,88	3, 6	45701151003
120	132	0,2	0,065	32	15	0,92	3, 6	45701201003
126,5	138,5	0,195	0,06	34	15	0,97	3, 6	45701251003
151,5	163,5	0,12	0,035	38	15	0,86	3, 6	45701501003
160	172	0,115	0,03	40	15	0,91	3, 6	45701601003
180	192	0,11	0,025	44	15	1,02	3, 6	45701801003
202,3	214,3	0,1	0,02	48	15	1,14	3, 6	45702001003
225	237	0,09	0,02	54	15	1,27	3, 6	45702251003
250	262	0,07	0,015	58	15	1,4	3, 6	45702501003
254	266	0,065	0,015	59	15	1,43	3, 6	45702541003
280	292	0,06	0,015	65	15	1,57	3, 6	45702801003
300	312	0,06	0,01	68	15	1,68	3, 6	45703001003
305	317	0,055	0,01	69	15	1,7	3, 6	45703051003
315	327	0,05	0,01	71	15	1,76	3, 6	45703151003
325	337	0,045	0,01	74	15	1,81	3, 6	45703251003
350	362	0,045	0,01	78	15	1,95	3, 6	45703501003
356	368	0,04	0,01	79	15	1,98	3, 6	45703561003
400	412	0,04	0,005	88	15	2,23	3, 6	45704001003
406	418	0,035	0,005	89	10	2,26	3, 6	45704061003
450	462	0,035	0,005	98	10	2,5	3, 6	45704501003
500	512	0,025	0,005	108	10	2,77	3, 6	45705001003
600	612	0,025	0,005	128	6	3,32	3, 6	45706001003
630	642	0,025	0,005	140	6	3,49	—	45706301003
800	812	0,015	0,001	168	6	4,42	3, 6	45708001003

Note: Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside. Kontakt os for fulde specifikationer eller specialvarianter.

Standarder og overensstemmelse

Slangen er testet og dokumenteret i overensstemmelse med følgende standarder:

ATEX 2014/34/EU (1999/92/EC) og TRGS 727. Slangens konduktive PE-foring opfylder kravene til ATEX Zone 0/1/2 (gases) og Zone 22 (combustible dust). Korrekt jordforbindelse er en forudsætning.
PE-foringens kemikaliebestandighed. Polyethylen er bestandigt over for de fleste industrielle kemikalier ved normale temperaturer -- syrer, baser, opløsningsmidler. Ved aggressive medier eller højere temperaturer henvises til PTFE-varianten.
Højfleksibel konstruktion. 4:1 komprimerbarhed gør slangen ideel til ekstraktionsarme der bevæger sig under drift. Klemprofilet bevarer formen ved kompression.
Galvaniseret stål-klemprofil. Det udvendige klemprofil giver strukturel stabilitet og beskyttelse af PE-foringen mod ydre påvirkning.
REACH (EC 1907/2006). EU-forordning for registrering, vurdering, godkendelse og begrænsning af kemikalier. Slangens materialer er compliant med REACH; producent-erklæring er tilgængelig som download.
RoHS (Direktiv 2011/65/EU). Restriction of Hazardous Substances -- begrænsning af brugen af visse farlige stoffer i produkter. Slangens komponenter overholder RoHS-grænseværdierne.

Slangen er ikke fødevaregodkendt og er ikke specificeret til brændbare væsker. For brændbare væsker henvises til andre ATEX-godkendte slanger.

Dokumentation og downloads

Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.

Datablad (Particulair) Komplet Particulair-brandet datablad med teknisk specifikation, dimensioner og kontaktinformation. PDF Kemisk bestandighedstabel Materialebestandighed mod kemikalier og opløsningsmidler. Dokumentet er på engelsk. PDF · 2025 REACH-erklæring Producenterklæring om compliance med REACH (EC 1907/2006). Dokumentet er på engelsk. PDF · 2026 RoHS-erklæring Producenterklæring om compliance med RoHS-direktivet (2011/65/EU). Dokumentet er på engelsk. PDF · 2025 ISO 9001-certifikat Kvalitetsledelsescertifikat for produktionsfaciliteten. Dokumentet er på engelsk. PDF Installationsvejledning Generelle retningslinjer for korrekt installation, montering og brug af industrislanger. Dokumentet er på engelsk. PDF · 2025

Brancher der bruger den

Slangen anvendes i kemisk industri og laboratoriedrift hvor ATEX og kemikaliebestandighed er kombineret.

I kemisk industri staar slangen typisk paa ekstraktionsarme ved laboratoriebenke og produktionshaller — hvor en kombination af kemikalie-bestandighed, fleksibilitet og ATEX-konformitet er paakraevet. Zone 0/1/2-godkendelsen er afgoerende naar processen genererer braendbare dampe.

I udsugning og filtrering-industrien indgaar den i centrale udsugningssystemer hvor pulver eller stoev haandteres i Zone 22-zoner. I laboratorier og pilotanlaeg bruges den paa fume hoods og lokale ekstraktionsstationer.

Klemprofil-konstruktionens 4:1-kompressibilitet betyder at slangen kan opbevares paa kompakt vis (kun en fjerdedel af udstrakt laengde) — det er en konkret fordel ved mobile arbejdsstationer hvor pladsforholdene er begraensede.

Tilpassede længder og samlinger

CP PE 457 EC kan tilskæres efter mål og samles med koblinger, manchetter og gevind, så den passer præcist til dit anlæg. Vi laver færdige slangesamlinger med crimpede ferruler, klemmekraver eller skrueforbindelser, alt efter hvad processen kræver.

For ATEX-installationer er det ekstra vigtigt at koblinger og samlinger bevarer slangens elektriske kontinuitet. Det handler om at hele systemet leder statisk elektricitet bort, ikke kun selve slangen.

Se vores tilpassede slangesamlinger

Relaterede slanger

Slanger der ofte overvejes sammen med denne. Forslagene bygger på samme kategori og lignende egenskaber.

Ofte stillede spørgsmål

Hvilke kemikalier kan slangen håndtere?

Det afhænger af det specifikke kemikalie og koncentrationen. Vores bestandighedstabel viser materialets tolerance over for syrer, baser, opløsningsmidler og oxiderende stoffer. Ved tvivl, kontakt os med en specifik medieliste.

Hvor flexibel er slangen?

Slangen er meget fleksibel og kan komprimeres 4:1, hvilket gør den særligt velegnet til ekstraktionsarme og bevægelige installationer. Klemprofilet bevarer formen ved kompression -- foringen følger med uden at folde.

Er slangen ATEX-godkendt?

Ja. Slangen opfylder ATEX 2014/34/EU og TRGS 727 for de zoner som ATEX-mærkningen specificerer. Det betyder at den må anvendes hvor brændbare gasser eller støv er tilstede -- under forudsætning af korrekt jordforbindelse.

Kan jeg få slangen tilskåret efter mål?

Ja. CP PE 457 EC tilskæres efter dine mål, og vi rådgiver om koblinger der er kompatible med de medier slangen håndterer.

Hvor lang er leveringstiden?

Standardvarianter er typisk på lager med få dages leveringstid. Specialvarianter afhænger af fabrikantens produktion -- vi giver dig en præcis dato når du kontakter os.
