CP PTFE/HYP-INOX 472 EC

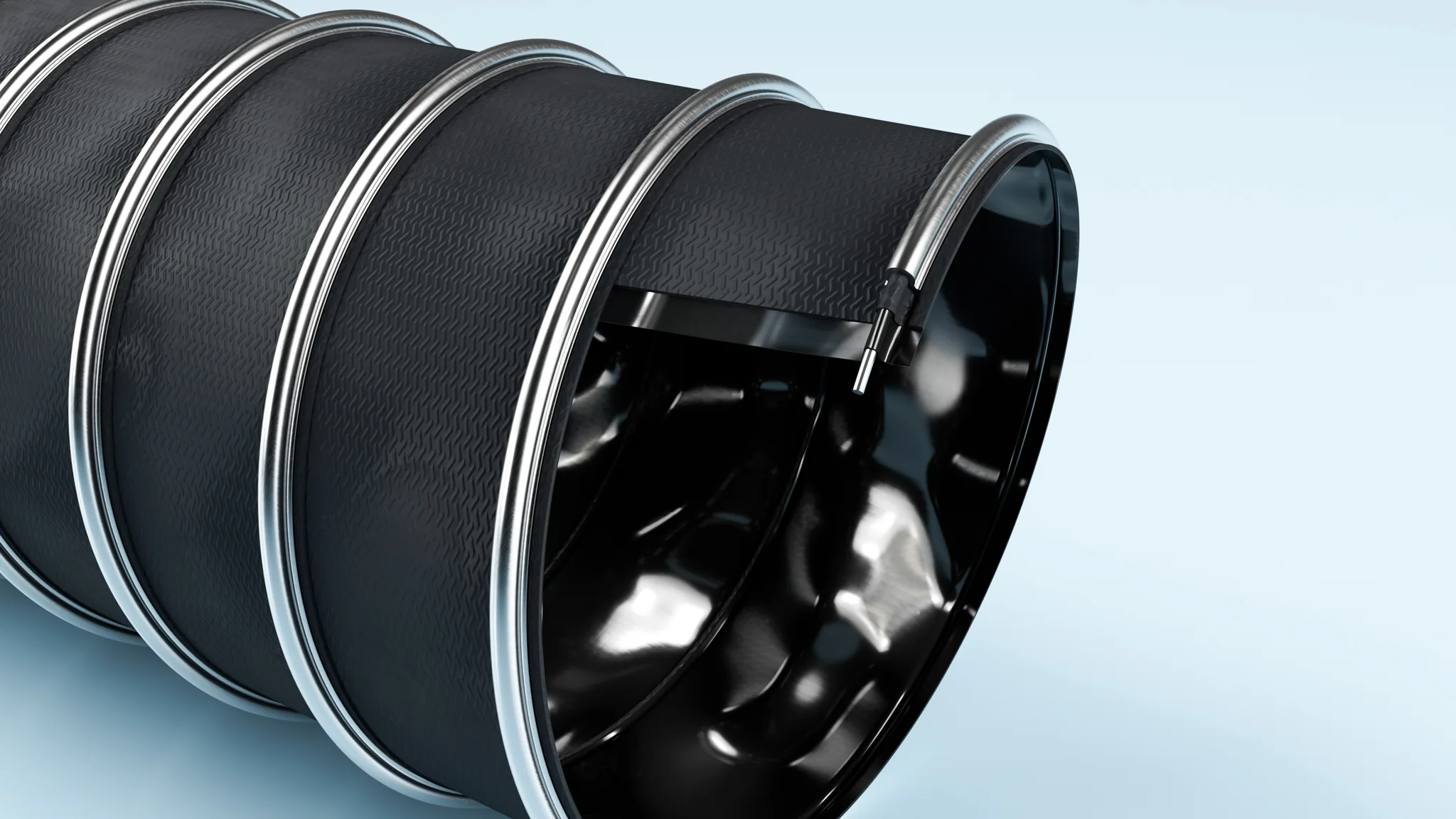

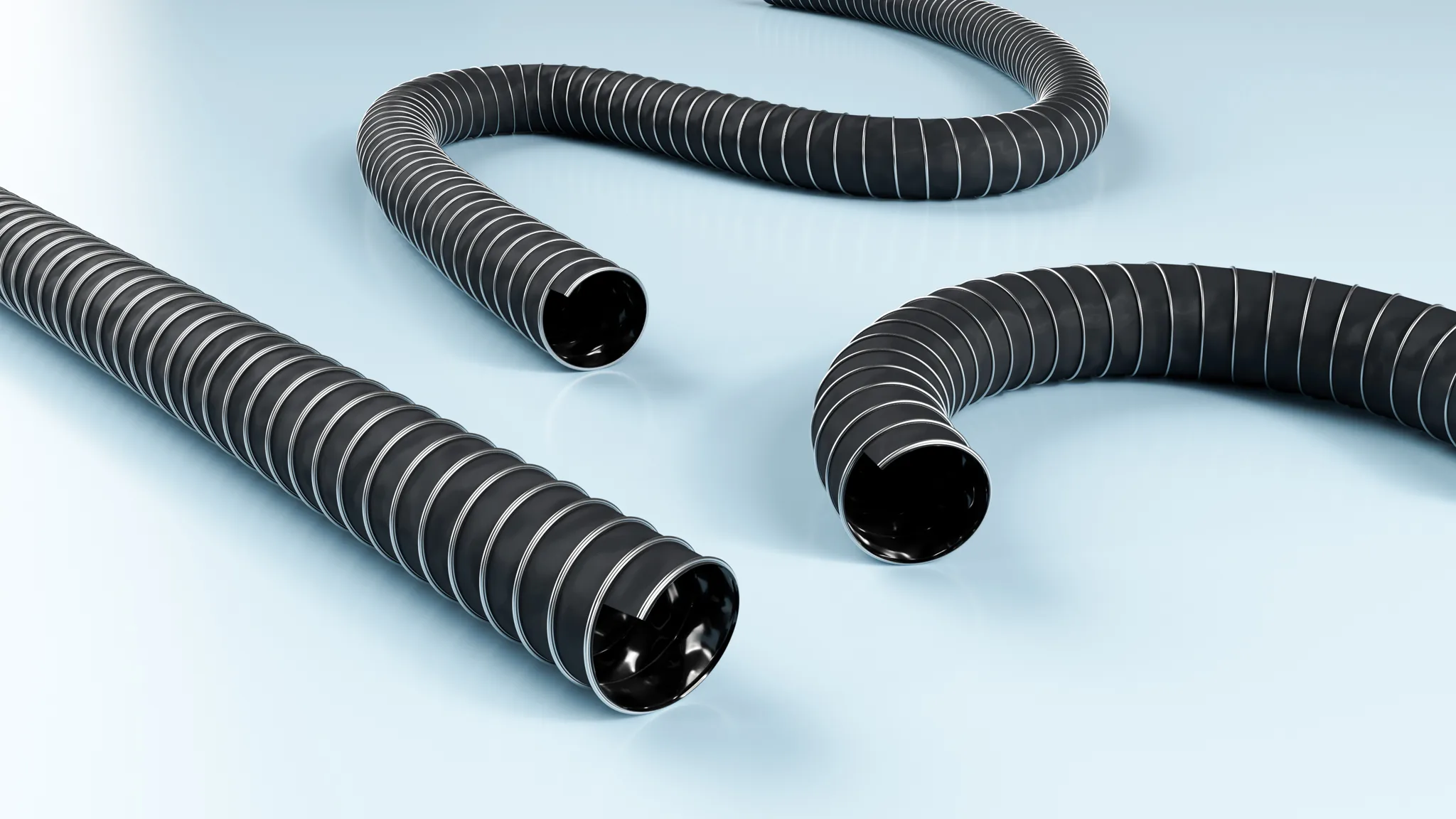

EC-version af CP PTFE/HYP-INOX 472 — elektrisk konduktiv (PTFE-film med kulstof-tilsætning) og certificeret efter ATEX 2014/34/EU + TRGS 727. Drift fra −40 °C til +170 °C. Designet til kemisk industri og eksplosionsfarlige områder hvor moderat højtemperatur kombineres med ATEX-krav.

Hent datablad (PDF)

ATEX Zone 0·1·2·22 Op til +170 °C Konduktiv PTFE Anti-adhæsiv

ATEX Zone 0·1·2·22
Konduktiv <10⁶ Ω
Op til +170 °C
Anti-adhæsiv
INOX clamp-profil
Tilskæres efter mål

Hvorfor denne slange?

CP PTFE/HYP-INOX 472 placerer sig mellem 471-serien (PTFE/glas-INOX, +260 °C) og standard CP PVC i temperatur-segment. Det er en god mellem-position for kemiske anvendelser hvor mediet er aggressivt men temperaturen er moderat — typisk vapour return ved drifttemperaturer.

HYP-yderlaget giver bedre mekanisk holdbarhed end glasfiber-armering ved håndtering — særligt i installationer hvor slangen flyttes eller justeres regelmæssigt. PTFE-inderfoiringen leverer den brede kemiske bestandighed.

Hvor bruges den?

I kemisk industri sidder slangen typisk på vapour return-installationer hvor procesdampene er kemisk-aggressive men ved drifttemperatur (under +170 °C). Den dækker en bred del af kemisk industri-anvendelserne uden at over-specificere på temperatur.

I pharma anvendes den hvor anti-adhæsions-egenskaben er vigtig men ATEX ikke er et krav — fx specifikke procesanvendelser i lukkede miljøer.

I daglig tale taler vi om en "PTFE/HYP" — den ligger i mellem-segmentet for PTFE-baserede slanger.

Tekniske specifikationer

Tekniske specifikationer for CP PTFE/HYP-INOX 472.

Materiale	PTFE (konduktiv), HYP-yderlag, INOX clamp
Temperatur	−40 til +170 °C
Modstand	PTFE film <10⁶ Ω
ATEX	Zone 0·1·2 (gas) + Zone 22 (støv)
Konformitet	ATEX 2014/34/EU, TRGS 727, REACH, RoHS
Tilskæres efter mål	Ja
Producent-SKU-gruppe	4721003

Dimensioner og bestilling

Standarddimensioner for CP PTFE/HYP-INOX 472.

Dimensioner, tryk- og vakuumdata for CP PTFE/HYP-INOX 472 EC
Indre Ø [mm]	Ydre Ø [mm]	Arbejdstryk DIN 26057, 10 % elong. [bar]	Vakuum aksialt fast [bar]	Bøjeradius [mm]	Maks. længde [m]	Vægt [kg/m]	Rulle [m]	Artikelnr.
50,5	62,5	0,41	0,3	18	20	0,7	6	47200501003
60	72	0,37	0,25	20	20	0,82	6	47200601003
64,5	76,5	0,355	0,23	22	20	0,88	6	47200651003
70	82	0,34	0,21	22	20	0,95	6	47200701003
75,6	87,6	0,325	0,18	24	20	1,02	6	47200751003
80	92	0,315	0,16	24	20	1,07	6	47200801003
90	102	0,29	0,11	26	20	1,2	6	47200901003
101,5	113,5	0,195	0,1	28	20	1,04	6	47201001003
110	122	0,185	0,085	30	20	1,13	3, 6	47201101003
115	127	0,18	0,08	32	20	1,18	3, 6	47201151003
120	132	0,175	0,075	32	20	1,22	3, 6	47201201003
126,5	138,5	0,17	0,07	34	20	1,29	3, 6	47201251003
130	142	0,165	0,06	34	20	1,32	3, 6	47201301003
140	152	0,16	0,05	36	20	1,42	3, 6	47201401003
151,5	163,5	0,11	0,04	38	20	1,18	3, 6	47201501003
160	172	0,105	0,035	40	20	1,24	3, 6	47201601003
170	182	0,1	0,035	42	20	1,31	3, 6	47201701003
180	192	0,095	0,03	44	20	1,39	3, 6	47201801003
202,3	214,3	0,09	0,025	48	20	1,56	3, 6	47202001003
225	237	0,085	0,02	54	20	1,73	3, 6	47202251003
250	262	0,065	0,02	58	20	1,91	3, 6	47202501003
254	266	0,065	0,02	59	20	1,94	3, 6	47202541003
300	312	0,055	0,01	68	20	2,29	3, 6	47203001003
315	327	0,055	0,01	71	15	2,4	3, 6	47203151003
350	362	0,04	0,01	78	15	2,66	3, 6	47203501003
356	368	0,04	0,01	79	15	2,7	3, 6	47203561003
400	412	0,04	0,01	88	15	3,03	3, 6	47204001003
405	417	0,038	0,08	90	10	3,07	—	47204051003
450	462	0,035	0,005	98	10	3,41	3, 6	47204501003
500	512	0,03	0,005	108	10	3,78	3, 6	47205001003
550	562	0,025	0,005	118	10	4,15	—	47205501003
600	612	0,02	0,005	128	6	4,53	3	47206001003

Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.

Standarder og overensstemmelse

CP PTFE/HYP-INOX 472 er i overensstemmelse med:

ATEX 2014/34/EU (1999/92/EC). Direktiv for udstyr i eksplosive atmosfærer. Dækker Zone 0, 1, 2 (gas) og Zone 22 (støv).
TRGS 727. Tysk teknisk regel for håndtering af farlige stoffer.
REACH og RoHS. EU-direktiver for kemiske stoffer.

Dokumentation og downloads

Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.

Datablad (Particulair) Vores 4-siders datablad med specifikationer, dimensionstabel, anvendelser og kontaktinfo. PDF REACH-erklæring Producenterklæring om compliance med REACH (EC 1907/2006). Dokumentet er på engelsk. PDF · 2026 RoHS-erklæring Producenterklæring om compliance med RoHS-direktivet. Dokumentet er på engelsk. PDF · 2025 ISO 9001-certifikat Kvalitetsledelsescertifikat for produktionen. Dokumentet er på engelsk. PDF Installationsvejledning Generelle installationsretningslinjer. Dokumentet er på engelsk. PDF · 2025 ATEX og TRGS-testrapport Testrapport for ATEX 2014/34/EU og TRGS 727 ift. konduktive og antistatiske slanger. PDF Kemisk bestandighedstabel Producentens oversigt over kemisk bestandighed for materialer, organiseret per medie. PDF · 2025 Indtrængningsbeskyttelse for CP-serien Beskrivelse af clamp-profilens indtrængningsbeskyttelse mod fugt og partikler. PDF · 2025

Hjælp til materialevalg

Hvis du er ved at vælge slange og er i tvivl om det rigtige modstandsniveau eller den rigtige zone-klassifikation, så er disse to artikler et godt sted at starte:

ESD

Det usynlige svageste led

Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.

Læs artiklen

ESD

Kend din ohm

Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.

Læs artiklen

Brancher der bruger den

CP PTFE/HYP-INOX 472 er bredt anvendelig i kemisk industri:

I kemisk industri dækker den vapour return og dampudsugning ved moderate temperaturer. PTFE's brede bestandighed gør den kompatibel med næsten alle medier.

I pharma anvendes den hvor anti-adhæsion er vigtig — fx ved transport af pulvere der ellers ville danne aflejringer.

Tilpassede længder og samlinger

Slangen leveres på rulle i 3 m, 6 m og 10 m. Vi tilskærer den efter mål og monterer INOX- eller PTFE-foede koblinger.

Til kemiske anlæg rådgiver vi om kobling-materialer der matcher dit specifikke medie.

Se vores tilpassede slangesamlinger

Relaterede slanger

Slanger der ofte overvejes sammen med denne. Forslagene bygger på samme kategori og lignende egenskaber.

Ofte stillede spørgsmål

Hvad er forskellen på 472 og 472 EC?

472 er insulating standard-version. 472 EC har konduktiv PTFE-film og er ATEX-godkendt til Zone 0, 1, 2 (gas) og Zone 22 (støv). Vælg 472 EC til ATEX-zoner.

Hvad er forskellen på 472 EC og 471 EC?

472 EC dækker op til +170 °C; 471 EC dækker op til +250 °C. Begge har konduktiv PTFE og samme ATEX-mærkning. Vælg 472 EC ved moderate temperaturer (omkostning + bedre mekanisk håndtering); vælg 471 EC ved højere temperaturer.

Skal slangen jordforbindes?

Ja, ALTID. ATEX-godkendelsen forudsætter korrekt jordforbindelse i begge ender.

Hvad er Zone 22?

Zone 22 er den laveste klassifikation for eksplosivt støv-miljøer — lejlighedsvis tilstedeværende støv (fx i mølle-rum eller pakkemaskiner). Slangen dækker dette indvendigt.

Tåler den +170 °C kontinuerligt?

Ja, +170 °C er specificeret som kontinuerlig drift-grænse. Kortvarig peak op til samme niveau (170 °C er hård grænse for HYP-yderlaget).

Kan jeg få den med ATEX-godkendte koblinger?

Ja. Vi monterer INOX-flanger med korrekt jordforbindelse — vigtigt for at ATEX-konformiteten opretholdes i hele installationen.
