NORDUC A 183

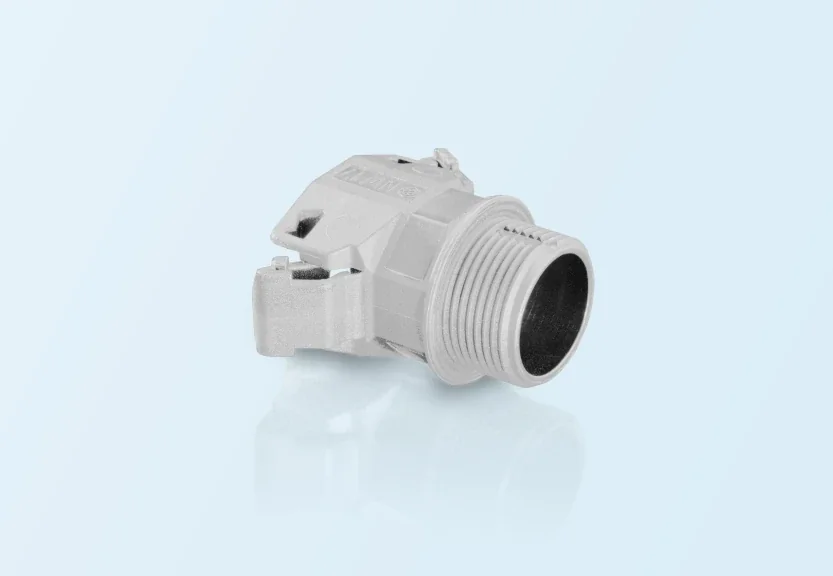

Złączka ze sztywnym gwintem przyłączeniowym i sześciokątem do węży osłonowych kabli. Odporna na chemikalia i drgania, szybka i łatwa w montażu. Dostępna z gwintem metrycznym (M12 do M63) lub PG (PG 7 do PG 48), w kolorze czarnym lub szarym. Praca od −40°C do +120°C, krótkotrwale +130°C.
Pobierz kartę techniczną (PDF)
- Metryczny i PG
- od −40°C do +120°C
- IP 65 z O-ringiem
- Odporna na drgania
- Czarna lub szara
Specyfikacja techniczna
Najważniejsze parametry produktu poniżej.
| Typ | Złączka ze sztywnym gwintem przyłączeniowym i sześciokątem |
|---|---|
| Gwint | Metryczny M12 do M63 (EN 60423) lub PG 7 do PG 48 (DIN 40430) |
| Kolor | Czarny lub szary |
| Temperatura | od −40°C do +120°C, krótkotrwale +130°C |
| Stopień ochrony | IP 65 wg EN/IEC 60529, po montażu z O-ringiem |
| Właściwości | Odporna na chemikalia i drgania |
| SKU producenta | 1839005 (czarna), 1839105 (szara) |
Wymiary i zamawianie
Tabela przedstawia standardowe wymiary NORDUC A 183.
| Kolor | Szerokość nominalna |
Ø wewn. |
Ø zewn. |
Gwint | Długość całkowita |
Rozmiar klucza |
Masa |
Opakowanie |
Nr katalogowy |
|---|---|---|---|---|---|---|---|---|---|
| Czarny | 8,5 | 7,5 | 23 | M12 x 1,5 | 35 | 16 | 0,0041 | 50 | 18380129050 |
| Czarny | 10 | 11 | 24,5 | M16 x 1,5 | 36 | 17 | 0,00469 | 50 | 18380169050 |
| Czarny | 13 | 15,2 | 29 | M20 x 1,5 | 38 | 20 | 0,00636 | 50 | 18380209050 |
| Czarny | 17 | 19,1 | 38,5 | M25 x 1,5 | 43 | 27 | 0,01287 | 50 | 18380259050 |
| Czarny | 29 | 25,5 | 55,5 | M32 x 1,5 | 52 | 41 | 0,02852 | 20 | 18380329020 |
| Czarny | 37 | 34 | 66,5 | M40 x 1,5 | 62 | 50 | 0,04581 | 10 | 18380409010 |
| Czarny | 50 | 43,5 | 80 | M50 x 1,5 | 68 | 64 | 0,07697 | 5 | 18380509005 |
| Czarny | 50 | 53,2 | 80 | M63 x 1,5 | 68 | 64 | 0,0779 | 5 | 18380639005 |
| Czarny | 10 | 7,5 | 24,5 | M12 x 1,5 | 36 | 17 | 0,00439 | 50 | 18381129050 |
| Czarny | 13 | 11 | 29 | M16 x 1,5 | 38 | 20 | 0,00628 | 50 | 18381169050 |
| Czarny | 17 | 15,4 | 38,5 | M20 x 1,5 | 43 | 27 | 0,01205 | 50 | 18381209050 |
| Czarny | 23 | 19,1 | 48,5 | M25 x 1,5 | 48 | 34 | 0,01969 | 25 | 18381259025 |
| Czarny | 8,5 | 7,5 | 23 | PG 7 | 35 | 16 | 0,00433 | 50 | 18390079050 |
| Czarny | 10 | 11 | 24,5 | PG 9 | 36 | 17 | 0,00455 | 50 | 18390099050 |
| Czarny | 10 | 12,5 | 24,5 | PG 11 | 36 | 17 | 0,00466 | 50 | 18390119050 |
| Czarny | 13 | 15,2 | 29 | PG 13,5 | 38 | 20 | 0,00665 | 50 | 18390139050 |
| Czarny | 17 | 18,1 | 38,5 | PG 16 | 43 | 27 | 0,01219 | 50 | 18390169050 |
| Czarny | 23 | 23 | 48,5 | PG 21 | 48 | 34 | 0,01955 | 25 | 18390219025 |
| Czarny | 29 | 31 | 55,5 | PG 29 | 52 | 41 | 0,02839 | 20 | 18390299020 |
| Czarny | 37 | 39 | 66,5 | PG 36 | 62 | 50 | 0,04798 | 10 | 18390369010 |
| Czarny | 50 | 43,5 | 80 | PG 48 | 68 | 64 | 0,07617 | 5 | 18390489005 |
| Czarny | 10 | 9 | 24,5 | PG 7 | 36 | 17 | 0,00431 | 50 | 18391079050 |
| Czarny | 13 | 11 | 29 | PG 9 | 38 | 20 | 0,006 | 50 | 18391099050 |
| Czarny | 13 | 14,5 | 29 | PG 11 | 38 | 20 | 0,0062 | 50 | 18391119050 |
| Czarny | 17 | 15,4 | 38,5 | PG 13,5 | 43 | 27 | 0,01237 | 50 | 18391139050 |
| Szary | 8,5 | 7,5 | 23 | M12 x 1,5 | 35 | 16 | 0,0041 | 50 | 18380129150 |
| Szary | 10 | 11 | 24,5 | M16 x 1,5 | 36 | 17 | 0,00469 | 50 | 18380169150 |
| Szary | 13 | 15,2 | 29 | M20 x 1,5 | 38 | 20 | 0,00636 | 50 | 18380209150 |
| Szary | 17 | 19,1 | 38,5 | M25 x 1,5 | 43 | 27 | 0,01287 | 50 | 18380259150 |
| Szary | 29 | 25,5 | 55,5 | M32 x 1,5 | 52 | 41 | 0,02852 | 20 | 18380329120 |
| Szary | 37 | 34 | 66,5 | M40 x 1,5 | 62 | 50 | 0,04581 | 10 | 18380409110 |
| Szary | 50 | 43,5 | 80 | M50 x 1,5 | 68 | 64 | 0,07697 | — | 18380509105 |
| Szary | 50 | 53,2 | 80 | M63 x 1,5 | 68 | 64 | 0,0779 | — | 18380639105 |
| Szary | 10 | 7,5 | 24,5 | M12 x 1,5 | 36 | 17 | 0,00439 | 50 | 18381129150 |
| Szary | 13 | 11 | 29 | M16 x 1,5 | 38 | 20 | 0,00628 | 50 | 18381169150 |
| Szary | 17 | 15,4 | 38,5 | M20 x 1,5 | 43 | 27 | 0,01205 | 50 | 18381209150 |
| Szary | 23 | 19,1 | 48,5 | M25 x 1,5 | 48 | 34 | 0,01969 | 25 | 18381259125 |
| Szary | 8,5 | 7,5 | 23 | PG 7 | 35 | 16 | 0,00433 | 50 | 18390079150 |
| Szary | 10 | 11 | 24,5 | PG 9 | 36 | 17 | 0,00455 | 50 | 18390099150 |
| Szary | 10 | 12,5 | 24,5 | PG 11 | 36 | 17 | 0,00466 | 50 | 18390119150 |
| Szary | 13 | 15,2 | 29 | PG 13,5 | 38 | 20 | 0,00665 | 50 | 18390139150 |
| Szary | 17 | 18,1 | 38,5 | PG 16 | 43 | 27 | 0,01219 | 50 | 18390169150 |
| Szary | 23 | 23 | 48,5 | PG 21 | 48 | 34 | 0,01955 | 25 | 18390219125 |
| Szary | 29 | 31 | 55,5 | PG 29 | 52 | 41 | 0,02839 | 20 | 18390299120 |
| Szary | 37 | 39 | 66,5 | PG 36 | 62 | 50 | 0,04798 | 10 | 18390369110 |
| Szary | 50 | 43,5 | 80 | PG 48 | 68 | 64 | 0,07617 | — | 18390489105 |
| Szary | 10 | 9 | 24,5 | PG 7 | 36 | 17 | 0,00431 | 50 | 18391079150 |
| Szary | 13 | 11 | 29 | PG 9 | 38 | 20 | 0,006 | 50 | 18391099150 |
| Szary | 13 | 14,5 | 29 | PG 11 | 38 | 20 | 0,0062 | 50 | 18391119150 |
| Szary | 17 | 15,4 | 38,5 | PG 13,5 | 43 | 27 | 0,01237 | 50 | 18391139150 |
Każdy rozmiar ma własny numer katalogowy. Masa dotyczy jednej sztuki, przeliczona z masy 100 szt. podanej przez producenta. Opakowanie to liczba sztuk w opakowaniu. Gwint metryczny wg EN 60423, gwint PG wg DIN 40430. Szerokość nominalna to szerokość nominalna węża dla elementów przyłączeniowych.
Najczęściej zadawane pytania
Jaki rozmiar wybrać?
Wybierz według szerokości nominalnej węża dla elementów przyłączeniowych oraz gwintu pasującego do otworu lub szafy. Obie wartości podano w tabeli.
Kiedy połączenie ma IP 65?
Producent podaje IP 65 wg EN/IEC 60529, gdy złączka jest zmontowana z O-ringiem w pierwszym rowku węża. Dla 50 mm O-ring znajduje się w pierwszym i drugim rowku.
Czy jest dostępna w kilku kolorach?
Tak, w kolorze czarnym i szarym. Oba kolory mają własne numery katalogowe w tabeli.
