Trudnopalne

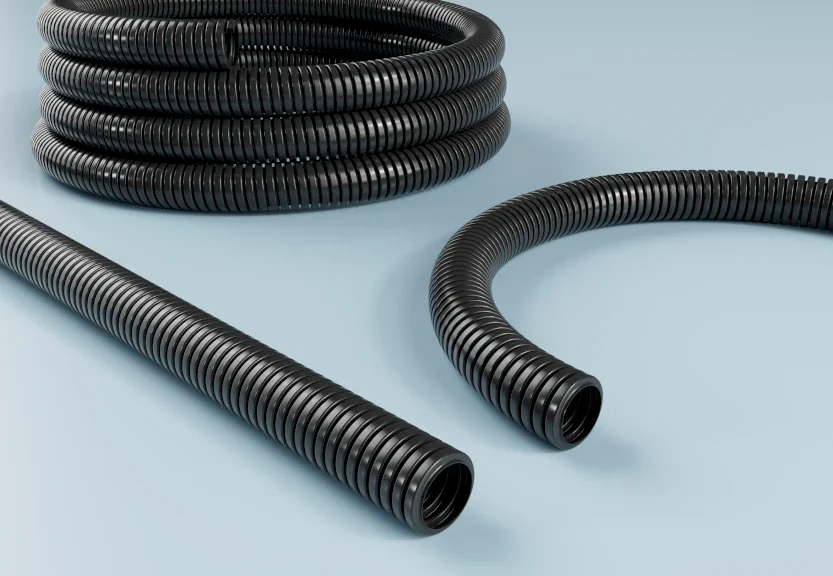

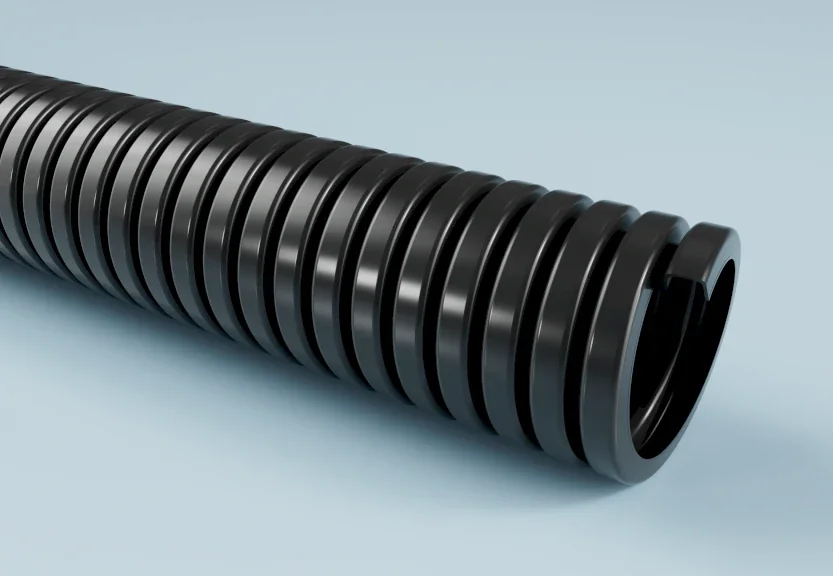

NORDUC PA 134

Karbowany wąż ochronny z PA6. Wysoce elastyczny i szczelny, czarny. Przeznaczony do ochrony kabli w instalacjach elektrycznych i szafach sterowniczych oraz w budowie rozdzielnic. Praca od −40°C do +125°C, IP 68 wg EN/IEC 60529, trudnopalny wg UL94-HB.

Pobierz kartę techniczną (PDF)

PA6 od −40°C do +125°C IP 68 UL94-HB

UL94-HB
od −40°C do +125°C
IP 68, szczelny
Wysoce elastyczny
Ochrona kabli
Cięcie na wymiar

Dlaczego ten wąż?

NORDUC PA 134 to karbowany wąż ochronny z PA6. Jest wysoce elastyczny i szczelny, służy do ochrony kabli prowadzonych w instalacjach elektrycznych, szafach sterowniczych i rozdzielnicach.

Wąż ma stopień ochrony IP 68 wg EN/IEC 60529 i jest trudnopalny wg UL94-HB. Wytrzymuje temperatury od −40°C do +125°C.

Gdzie znajduje zastosowanie

Wąż stosuje się w szafach sterowniczych, rozdzielnicach i instalacjach elektrycznych, gdzie kable wymagają ochrony przed czynnikami zewnętrznymi.

Na maszynach, obrabiarkach i robotach spawalniczych służy do prowadzenia kabli w ruchu.

Potocznie nazywamy go peszlem do ochrony kabli.

Specyfikacja techniczna

Specyfikacja techniczna NORDUC PA 134.

Materiał	PA6, karbowany
Kolor	Czarny
Temperatura	od −40°C do +125°C
Stopień ochrony	IP 68 wg EN/IEC 60529
Palność	UL94-HB
Właściwości	Wysoce elastyczny, szczelny
SKU producenta	1349050

Wymiary i zamawianie

Standardowe wymiary NORDUC PA 134.

Wymiary oraz dane ciśnienia i podciśnienia dla NORDUC PA 134
Ø wewn. [mm]	Ø zewn. [mm]	Promień gięcia [mm]	Maks. długość [m]	Masa [kg/m]	Rolka [m]	Nr katalogowy
8,4	11,7	15	50	0,024	50	13430129050
9,9	13	20	50	0,025	50	13430139050
12,7	15,8	35	50	0,037	50	13430169050
16,6	21,2	45	50	0,055	50	13430219050
23,2	28,3	55	50	0,09	50	13430289050
29	34,5	65	25	0,1252	25	13430359025
36	42,4	90	25	0,172	25	13430429025
47,7	54	100	25	0,224	25	13430549025

Pola bez wartości (—) nie są podane w karcie technicznej producenta. Masę na metr przeliczono z masy rolki podanej przez producenta. Promień gięcia to wartość producenta mierzona do osi węża. Szerokość nominalna elementów przyłączeniowych: 8,5, 10, 13, 17, 23, 29, 37 i 50 mm.

Normy i zgodność

Według karty technicznej producenta NORDUC PA 134 ma:

IP 68 wg EN/IEC 60529. Pyłoszczelny i chroniony przed ciągłym zanurzeniem w wodzie.
UL94-HB. Klasyfikacja palności tworzyw; najniższa klasa, powolne spalanie poziome.

Dokumentacja i pliki do pobrania

Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.

Karta techniczna (Particulair) Nasza 4-stronicowa karta techniczna ze specyfikacją, tabelą wymiarów, zastosowaniami i danymi kontaktowymi. PDF Certyfikat ISO 9001 Certyfikat systemu zarządzania jakością produkcji. Dokument w języku angielskim. PDF Wytyczne montażu Ogólne wytyczne dotyczące montażu. Dokument w języku angielskim. PDF · 2025

Pomoc w doborze materiału

Choć ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dostarczają przydatnej wiedzy o rezystancji elektrycznej i bezpieczeństwie przemysłowym. Ma to znaczenie, jeśli wąż zostanie później połączony z urządzeniami elektrycznymi lub będzie używany w środowiskach mieszanych:

ESD

Niewidzialne najsłabsze ogniwo

Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.

Przeczytaj artykuł

ESD

Poznaj swoje omy

Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.

Przeczytaj artykuł

Branże, w których jest stosowany

NORDUC PA 134 stosuje się tam, gdzie kable wymagają ochrony:

W budowie maszyn, przemyśle obrabiarkowym i stoczniowym chroni kable prowadzone na maszynach i w ich wnętrzu.

W energetyce i energii odnawialnej stosuje się go w szafach sterowniczych i rozdzielnicach.

Długości i zestawy na zamówienie

Pięć najmniejszych rozmiarów dostarczamy w odcinkach 50 m, a trzy największe w 25 m. Przycinamy wąż na wymiar.

Zobacz nasze konfekcjonowane zestawy węży

Powiązane węże

Węże często rozważane razem z tym modelem. Propozycje opierają się na tej samej kategorii i podobnych właściwościach.

Najczęściej zadawane pytania

Czy ma dopuszczenie ATEX?

Nie. Dla tego węża nie ma dokumentacji ATEX i nie oferujemy go do stosowania w strefach Ex.

Co oznacza IP 68?

IP 68 wg EN/IEC 60529 oznacza, że wąż jest pyłoszczelny i chroniony przed ciągłym zanurzeniem w wodzie w warunkach określonych przez producenta.

Co oznacza UL94-HB?

UL94 to klasyfikacja palności tworzyw sztucznych. HB to najniższa klasa: materiał pali się powoli w próbie poziomej, poniżej określonej prędkości spalania. Nie jest samogasnący jak klasy V-0 do V-2.

Jakie rozmiary są dostępne?

Osiem rozmiarów o średnicy wewnętrznej od 8,4 do 47,7 mm. Pięć najmniejszych dostarczamy w odcinkach 50 m, trzy największe w 25 m.

Czy mogę zamówić wąż przycięty na wymiar?

Tak. Przycinamy wąż na wymiar.
