ATEX/ESD · Antystatyczny

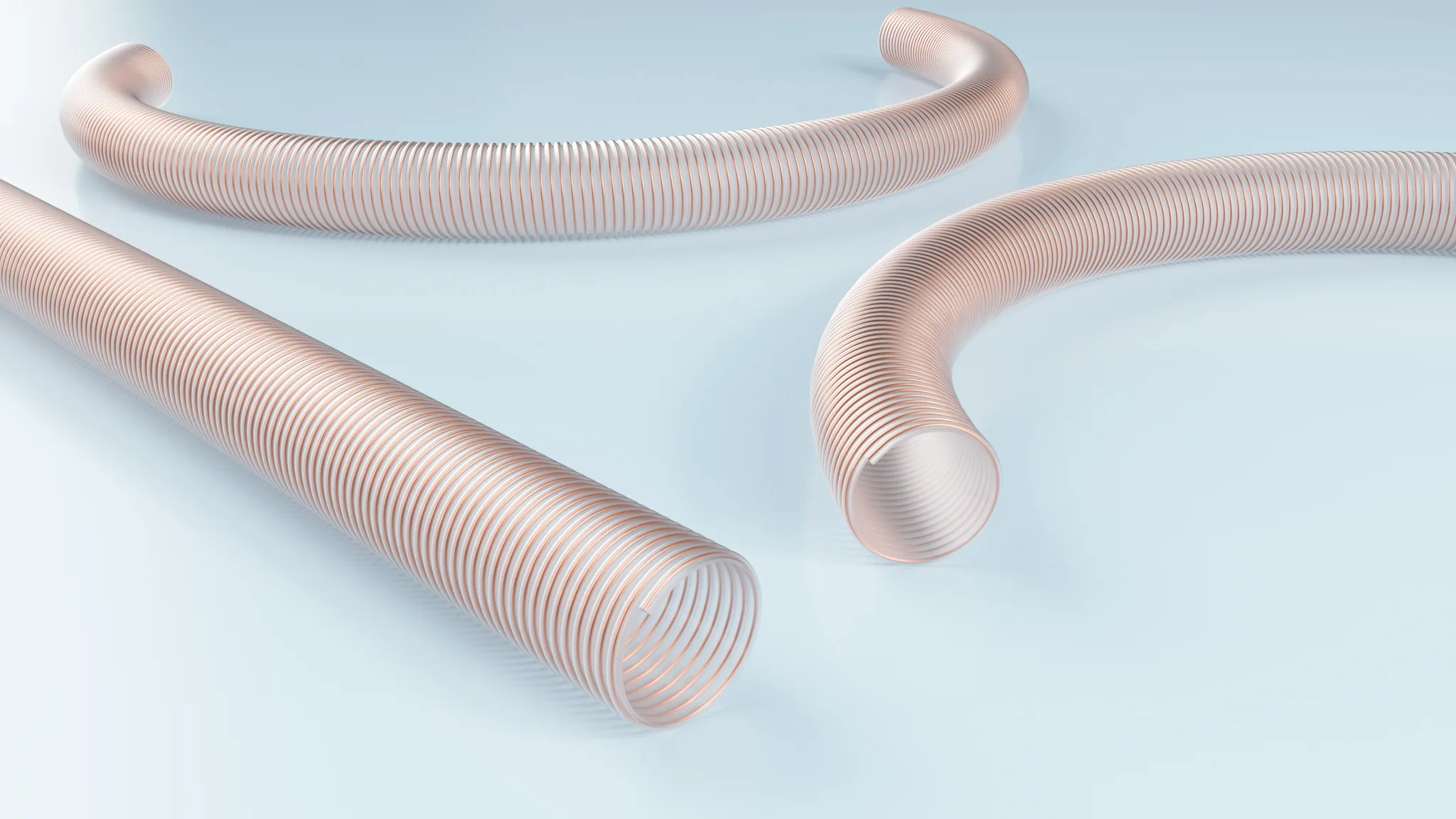

AIRDUC® PUR 356 AS (XHD)
Antystatyczny wąż poliuretanowy extra heavy-duty (ścianka XHD, 1,8 mm) do skrajnie ściernych mediów w strefach ATEX. Konstrukcja odpowiada DIN 26057 typ 4, najwyższej klasie odporności na ścieranie w rodzinie AIRDUC, a wąż jest zbudowany z myślą o zastosowaniach, w których konstrukcja HD nie wytrzymuje wystarczająco długo. Antystatyczna powierzchnia (<109 Ω) spełnia TRGS 727 + NFPA 652, a wąż jest trudnopalny zgodnie z UL94-V2 + DIN 4102-B1.
Pobierz kartę techniczną (PDF)
- Antystatyczny <109 Ω
- ATEX strefa 20/21/22
- Ścianka PUR odporna na ścieranie
- Wysokoelastyczny
- Gaz, pył, granulat
- Cięcie na wymiar
Dlaczego ten wąż?
AIRDUC® PUR 356 AS (XHD) to najwyższy poziom rodziny AIRDUC tam, gdzie obciążenie ścierne jest dominującym kryterium doboru. Grubość ścianki wynosi 1,8 mm, czyli niemal dwukrotnie więcej niż w 350 AS (MD) i o 30-50 % więcej niż w 355 AS (HD). Oznacza to wyraźnie dłuższą żywotność przy transporcie kulek szklanych, piasku, wiórów metalowych, gruzu z placów budowy i podobnych ekstremalnych mediów.
Podobnie jak pozostałe warianty AS, wąż ma poziom antystatyczny (<109 Ω), trudnopalną formułę i szerokie dopuszczenie ATEX (strefa 0/1/2 gaz, strefa 20/21/22 pył). Jest sklasyfikowany według DIN 26057 jako Typ 4, podczas gdy MD to Typ 2, a HD to Typ 3. To nadal wąż antystatyczny, nie w pełni przewodzący. Do zastosowań w strefie 0/20 należy zamiast tego wybrać wariant EC.
Masa i elastyczność to praktyczny kompromis: ścianka XHD jest cięższa i mniej elastyczna niż cieńsze warianty. Dlatego 356 AS (XHD) nie jest pierwszym wyborem w zastosowaniach mobilnych; jego miejsce to systemy centralne, w których żywotność w warunkach zużycia jest parametrem dominującym, a 356 zapewnia dokładnie to.
Wąż jest jednym z elementów systemu. Dopuszczenie ATEX wymaga, aby cały system był prawidłowo uziemiony, a rezystancja całego łańcucha (wąż, złącza, przyłącza i maszyna) była na tyle niska, aby odprowadzać elektryczność statyczną. Wąż ze ścianką antystatyczną lub przewodzącą w systemie bez prawidłowego uziemienia daje fałszywe poczucie bezpieczeństwa.
Zawsze zalecamy pomiar ciągłości obwodu po instalacji. Przeczytaj więcej o najsłabszym ogniwie łańcucha ESD.
Gdzie znajduje zastosowanie
Wąż stosuje się w transporcie pneumatycznym proszków i granulatów w zakładach przemysłu chemicznego, przemyśle tworzyw sztucznych, fabrykach żywności i produkcji farmaceutycznej: wszędzie tam, gdzie w strefach ATEX występuje pył palny.
Typowe systemy obejmują centralne instalacje odciągowe, stacje napełniania i dozowania oraz systemy transportu pneumatycznego między silosami a reaktorami procesowymi. Dopuszczenie ATEX jest wymagane do instalacji w strefach 21 i 22.
W przemyśle tworzyw sztucznych, chemicznym i poligraficznym wąż jest częścią prawidłowo uziemionego systemu. Prawidłowe uziemienie jest kluczowe: bez uziemienia właściwość antystatyczna nie działa w praktyce.
Formalna nazwa to AIRDUC® PUR 356 AS (XHD). Na co dzień mówi się o nim "wąż XHD" lub "wąż AS o ekstra grubej ściance": zwykle wybiera się go po tym, jak konstrukcja HD okazała się niewystarczająca w rzeczywistej eksploatacji.
Specyfikacja techniczna
Specyfikacje są ważne na dzień 15 kwietnia 2026 r. Pola bez wartości nie są określone w danych źródłowych.
| Materiał | Poliuretan (PUR), konstrukcja wzmocniona |
|---|---|
| Kolor | Przezroczysty / jasnoszary |

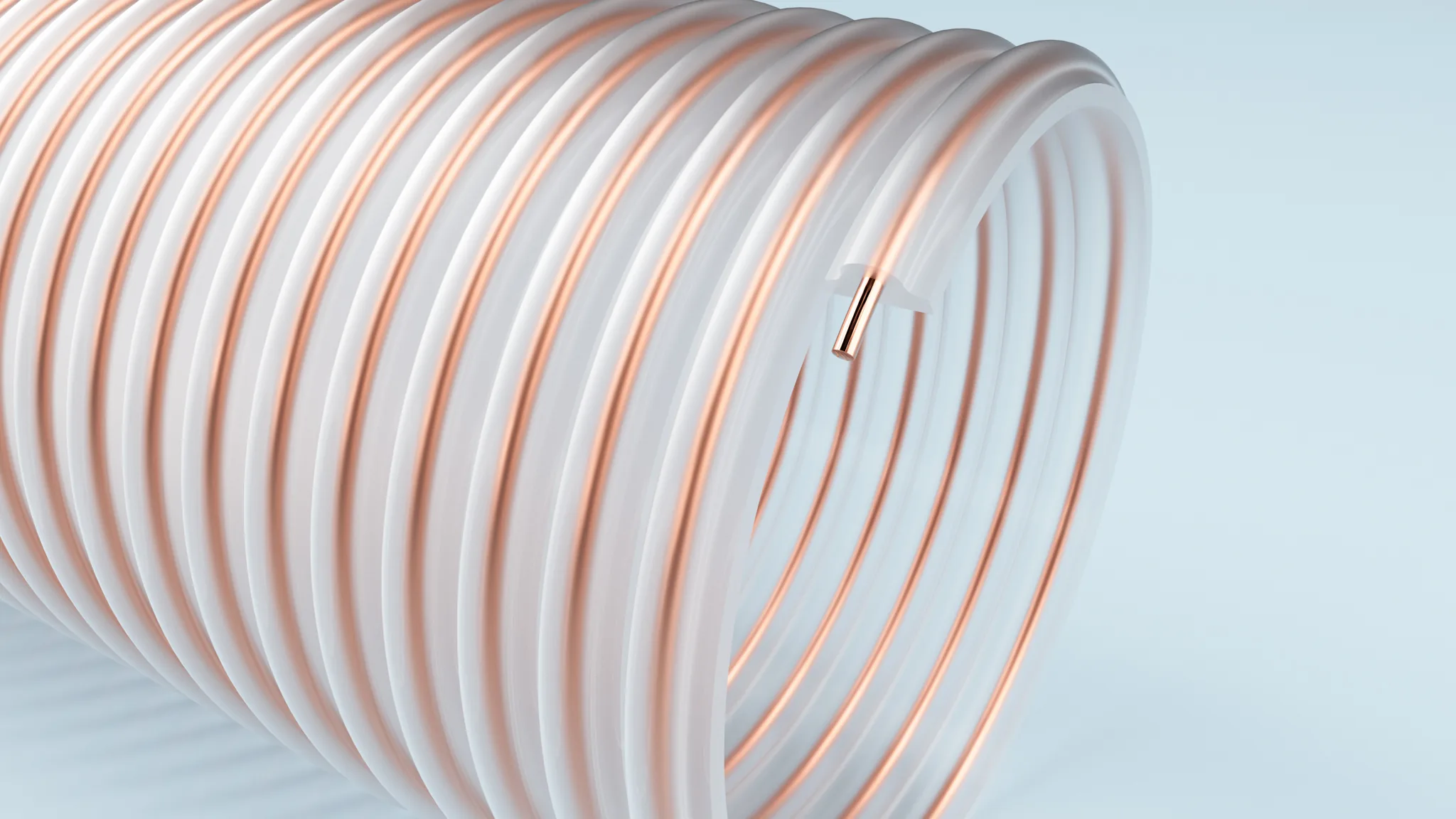

| Konstrukcja ścianki | Ścianka PUR extra heavy duty o podwójnej grubości, z zatopioną spiralą stalową |
| Media transportowane | Gaz, pył, granulaty i cząstki |
| Zakres temperatur | −40°C do +90°C |
| Krótkotrwała wartość szczytowa | +125°C |
| Gładka powierzchnia | Gładka powierzchnia wewnętrzna |
| Rezystancja elektryczna | Ścianka antystatyczna o rezystancji powierzchniowej i elektrycznej <109 Ω. Metoda: EN 60079-32-1, < 10⁹ Ω; rezystywność powierzchniowa < 2,5 × 10⁸ Ω·m (TRGS 727) |
| Oznaczenie ATEX | II 2D (wewnątrz strefa 20/21/22, na zewnątrz strefa 21), antystatyczny wg TRGS 727 |
| Cięcie na wymiar | Tak, Particulair przycina wąż na żądany wymiar |
Wąż jest dopuszczony do wewnętrznego transportu pyłów palnych w strefach 20/21/22. Prawidłowe uziemienie jest warunkiem, aby właściwość antystatyczna lub przewodząca działała w praktyce. Zawsze zalecamy pomiar ciągłości obwodu po instalacji.
Wymiary i zamawianie
AIRDUC® PUR 356 AS (XHD) jest dostarczany w 39 rozmiarach standardowych od średnicy wewnętrznej Ø 32 mm do 300 mm. Każdy rozmiar ma własny numer artykułu u producenta. Standardowa długość rolki wynosi zwykle 10 m, a wąż można przyciąć na długość.
| Ø wewn. |
Ø zewn. |
Grubość ścianki |
Ciśnienie robocze |
Podciśnienie |
Promień gięcia |
Maks. długość |
Masa |
Rolka |
Nr artykułu |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 44 | 1,8 | 5,235 | 1 | 90 | 25 | 0,64 | 10, 15 | 35600320000 |
| 38 | 50 | 1,8 | 4,475 | 1 | 104 | 25 | 0,74 | 10, 15 | 35600380000 |
| 40 | 52 | 1,8 | 4,27 | 1 | 109 | 25 | 0,77 | 10, 15 | 35600400000 |
| 45 | 57 | 1,8 | 3,825 | 1 | 129 | 25 | 0,86 | 10, 15 | 35600450000 |
| 48 | 60 | 1,8 | 3,47 | 1 | 132 | 25 | 0,91 | — | 35600480000 |
| 50 | 62,5 | 1,8 | 3,47 | 1 | 134 | 25 | 0,94 | 10, 15 | 35600500000 |
| 51 | 63 | 1,8 | 3,2 | 1 | 134 | 25 | 0,96 | 10 | 35600510000 |
| 55 | 67 | 1,8 | 3,17 | 1 | 151 | 25 | 1,03 | 10, 15 | 35600550000 |
| 60 | 72 | 1,8 | 2,92 | 1 | 156 | 25 | 1,1 | 10, 15 | 35600600000 |
| 63 | 75 | 1,8 | 2,81 | 1 | 163 | 25 | 1,16 | — | 35600630000 |
| 65 | 77 | 1,8 | 2,705 | 1 | 169 | 25 | 1,2 | 10 | 35600650000 |
| 70 | 83 | 1,8 | 2,52 | 1 | 186 | 25 | 1,29 | 10 | 35600700000 |
| 75 | 88 | 1,8 | 2,36 | 1 | 195 | 25 | 1,37 | 10, 15 | 35600750000 |
| 76 | 89 | 1,8 | 2,355 | 1 | 195 | 25 | 1,39 | 10, 15 | 35600760000 |
| 77 | 90 | 1,8 | 2,22 | 1 | 197 | 15 | 1,4 | — | 35600770000 |
| 80 | 93 | 1,8 | 2,22 | 1 | 205 | 25 | 1,46 | 10, 15 | 35600800000 |
| 90 | 104 | 2 | 2,195 | 1 | — | 25 | 2,08 | 10 | 35600900000 |
| 100 | 113 | 2 | 1,98 | 1 | 272 | 20 | 2,27 | 10, 15 | 35601000000 |
| 102 | 115 | 2 | 1,89 | 1 | 272 | 20 | 2,31 | 10, 15 | 35601020000 |
| 110 | 123 | 2 | 1,805 | 1 | 300 | 20 | 2,5 | 10 | 35601100000 |
| 115 | 128 | 2 | 1,73 | 0,975 | 317 | 20 | 2,61 | 10 | 35601150000 |
| 120 | 133 | 2 | 1,66 | 0,93 | 330 | 20 | 2,71 | 10 | 35601200000 |
| 125 | 138 | 2 | 1,595 | 0,895 | 336 | 20 | 2,82 | 10 | 35601250000 |
| 127 | 140 | 2 | 1,565 | 0,89 | 336 | 20 | 2,84 | 10, 15 | 35601270000 |
| 130 | 143 | 2 | 1,535 | 0,86 | 355 | 20 | 2,93 | 10 | 35601300000 |
| 140 | 152 | 2 | 1,43 | 0,8 | 395 | 20 | 3,13 | 10 | 35601400000 |
| 150 | 163 | 2 | 1,335 | 0,745 | 435 | 15 | 3,71 | 10, 15 | 35601500000 |
| 152 | 165 | 2 | 1,305 | 0,735 | 435 | 15 | 3,73 | 10, 15 | 35601520000 |
| 160 | 173 | 2 | 1,255 | 0,7 | 470 | 15 | 3,95 | 10 | 35601600000 |
| 170 | 183 | 2 | 1,18 | 0,66 | 600 | 15 | 4,18 | — | 35601700000 |
| 175 | 188 | 2 | 1,15 | 0,64 | 700 | 15 | 4,3 | 10 | 35601750000 |
| 178 | 191 | 2 | 1,12 | 0,62 | 770 | 15 | 4,37 | — | 35601780000 |
| 180 | 193 | 2 | 1,12 | 0,62 | 830 | 15 | 4,42 | — | 35601800000 |
| 200 | 214 | 2 | 1,01 | 0,56 | 950 | 15 | 5,99 | 10 | 35602000000 |
| 203 | 217 | 2 | 0,955 | 0,55 | 950 | 15 | 6,06 | — | 35602030000 |
| 225 | 239 | 2 | 0,9 | 0,495 | 1,175 | 15 | 6,71 | — | 35602250000 |
| 250 | 264 | 2 | 0,81 | 0,445 | 1,3 | 15 | 7,38 | 5 | 35602500000 |
| 254 | 268 | 2 | 0,675 | 0,375 | 1,34 | 15 | 7,55 | — | 35602540000 |
| 300 | 314 | 2 | 0,675 | 0,375 | 1,575 | 10 | 8,88 | — | 35603000000 |
Uwaga: Pola bez wartości (myślnik) nie są wyspecyfikowane w karcie technicznej producenta. Nadciśnienie i podciśnienie są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie węża. W sprawie pełnych specyfikacji lub wariantów specjalnych prosimy o kontakt.
Normy i zgodność
Wąż jest badany i certyfikowany zgodnie z następującymi normami:
- ATEX 2014/34/UE (1999/92/WE). Europejska dyrektywa dotycząca urządzeń i systemów ochronnych przeznaczonych do użytku w atmosferze potencjalnie wybuchowej. Wąż jest certyfikowany zgodnie z tymi przepisami i może być stosowany w strefach określonych w oznakowaniu ATEX.
- TRGS 727. Niemieckie przepisy techniczne dotyczące substancji niebezpiecznych, unikanie źródeł zapłonu przy pracy z palnymi pyłami i cieczami. Odprowadzanie ładunków elektrycznych przez wąż spełnia wartości graniczne TRGS 727.
- DIN 26057 Typ 2. Niemiecka norma przemysłowa dla węży stosowanych w transporcie pneumatycznym. Definiuje typy, wymiary, wymagania ciśnieniowe i podciśnieniowe oraz procedury badań dla przemysłowych węży pneumatycznych.
- REACH (WE 1907/2006). Rozporządzenie UE w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów. Materiały węża są zgodne z REACH; deklaracja producenta jest dostępna do pobrania.
- RoHS (dyrektywa 2011/65/UE). Restriction of Hazardous Substances, czyli ograniczenie stosowania niektórych substancji niebezpiecznych w produktach elektronicznych. Komponenty węża spełniają wartości graniczne RoHS.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Przy doborze węża przewodzącego lub antystatycznego o bezpieczeństwie systemu nie decyduje wyłącznie sam wąż. Te dwa artykuły omawiają dogłębnie dwa pojęcia, które często są źle rozumiane, a które są kluczowe dla zrozumienia, czy wąż rzeczywiście działa zgodnie z przeznaczeniem.
Niewidzialne najsłabsze ogniwo
Certyfikowany wąż jest tak bezpieczny, jak system, którego jest częścią. O tym, dlaczego uziemienie bywa najsłabszym ogniwem łańcucha ESD.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym sprowadza się do liczb. O tym, dlaczego 106, 109 i 103 Ω mają znaczenie, nawet gdy nikt o nich nie mówi.
Branże, w których jest stosowany
Wąż stosuje się w wielu różnych branżach. Poniżej przegląd najbardziej typowych branż, w których stosuje się AIRDUC® PUR 356 AS (XHD):
W budownictwie i górnictwie 356 AS (XHD) pracuje w centralnych systemach podciśnieniowych zbierających żwir, kamienie, tłuczone szkło i odpady budowlane: zastosowania, w których ścianka HD zużywa się w kilka miesięcy. Ścianka XHD znacząco wydłuża okres między wymianami.
W przemyśle ceramicznym i szklarskim stosuje się go do transportu cząstek szkła, wypełniaczy i materiałów ściernych. W przemyśle cementowym i betonowym pracuje w przesyle piasku i proszków, gdy medium jest gruboziarniste i często wilgotne. W przemyśle papierniczym i poligraficznym stosuje się go do proszków w dużych ilościach.
W technice komunalnej i gospodarce odpadami wąż stosuje się na wozach ssących w pracach wykonawczych oraz na ciężkich zamiatarkach. W przemyśle tworzyw sztucznych i chemicznym pojawia się na liniach przesyłu granulatów w skali przemysłowej. Wspólną cechą tych zastosowań jest to, że żywotność w warunkach ścierania stanowi dominujące kryterium wyboru; właściwości ATEX są obowiązkowym tłem, ale to nie one decydują o wyborze między MD, HD i XHD.
Długości i zestawy na zamówienie
AIRDUC® PUR 356 AS (XHD) można przyciąć na wymiar i skompletować ze złączami, mankietami i gwintami, tak aby dokładnie pasował do instalacji. Wykonujemy kompletne zestawy węży z zaciskanymi tulejami, obejmami zaciskowymi lub połączeniami gwintowanymi, w zależności od wymagań procesu.
W instalacjach ATEX szczególnie ważne jest, aby złącza i połączenia zachowywały ciągłość elektryczną węża. Chodzi o to, by ładunki elektrostatyczne odprowadzał cały system, a nie tylko sam wąż.
Najczęściej zadawane pytania
Jaka jest różnica między wariantem AS a EC?
AS i EC dotyczą rezystancji elektrycznej: wariant AS jest antystatyczny (rezystancja powierzchniowa <10⁹ Ω), wariant EC jest w pełni przewodzący (<10⁶ Ω). EC jest wymagany w strefie 20 i przy wyładowaniach ESD o wysokiej energii; AS wystarcza dla stref 21 i 22.
Czy wąż może być używany z cieczami palnymi?
To zależy od oznaczenia. Pełne oznaczenie ATEX węża określa, w jakich strefach i z jakimi mediami można go stosować. Prawidłowe uziemienie jest warunkiem, aby właściwość antystatyczna lub przewodząca działała w praktyce.
Czy wąż jest trudnopalny?
Tak. Wąż ma specyfikację UL94-V2 i DIN 4102-B1 tam, gdzie wskazano to w karcie technicznej. Oznacza to, że jest samogasnący, jednak trudnopalność nie zastępuje zgodności z ATEX: to dwie odrębne właściwości bezpieczeństwa.
Czy wąż musi być uziemiony?
Tak, ZAWSZE. Właściwość antystatyczna lub przewodząca odprowadza ładunki tylko wtedy, gdy wąż jest prawidłowo uziemiony na obu końcach. Brak uziemienia to najczęstsza przyczyna incydentów ATEX.
Jak długo wytrzymuje wąż?
Żywotność silnie zależy od medium, prędkości przepływu i uziemienia. Warianty heavy-duty wytrzymują zazwyczaj 2-4 lata przy ciągłej pracy z mediami ściernymi; warianty lżejsze o połowę krócej. Zalecana jest comiesięczna kontrola wzrokowa.
