Spożywczo-farmaceutyczne · EU 10/2011

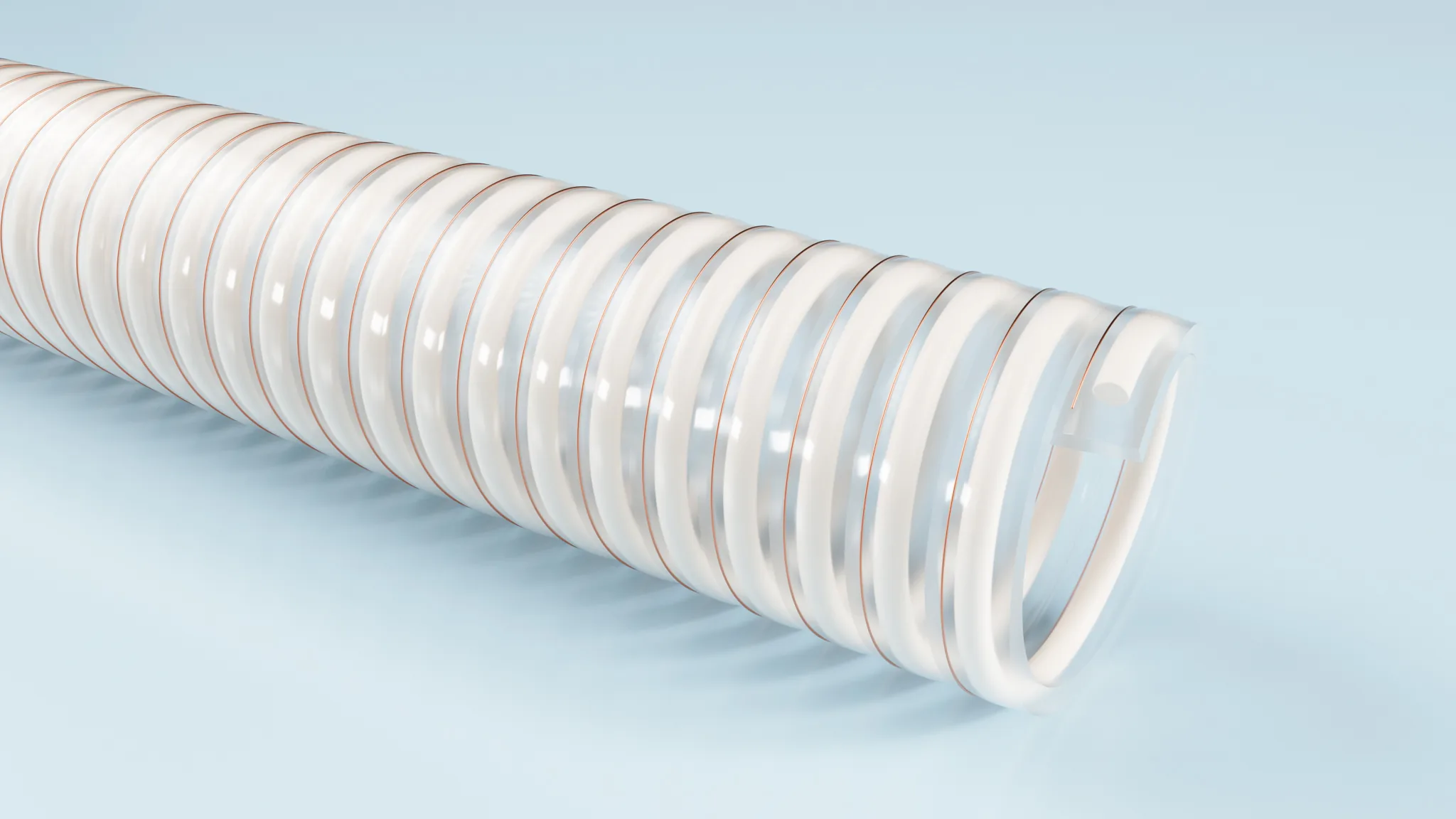

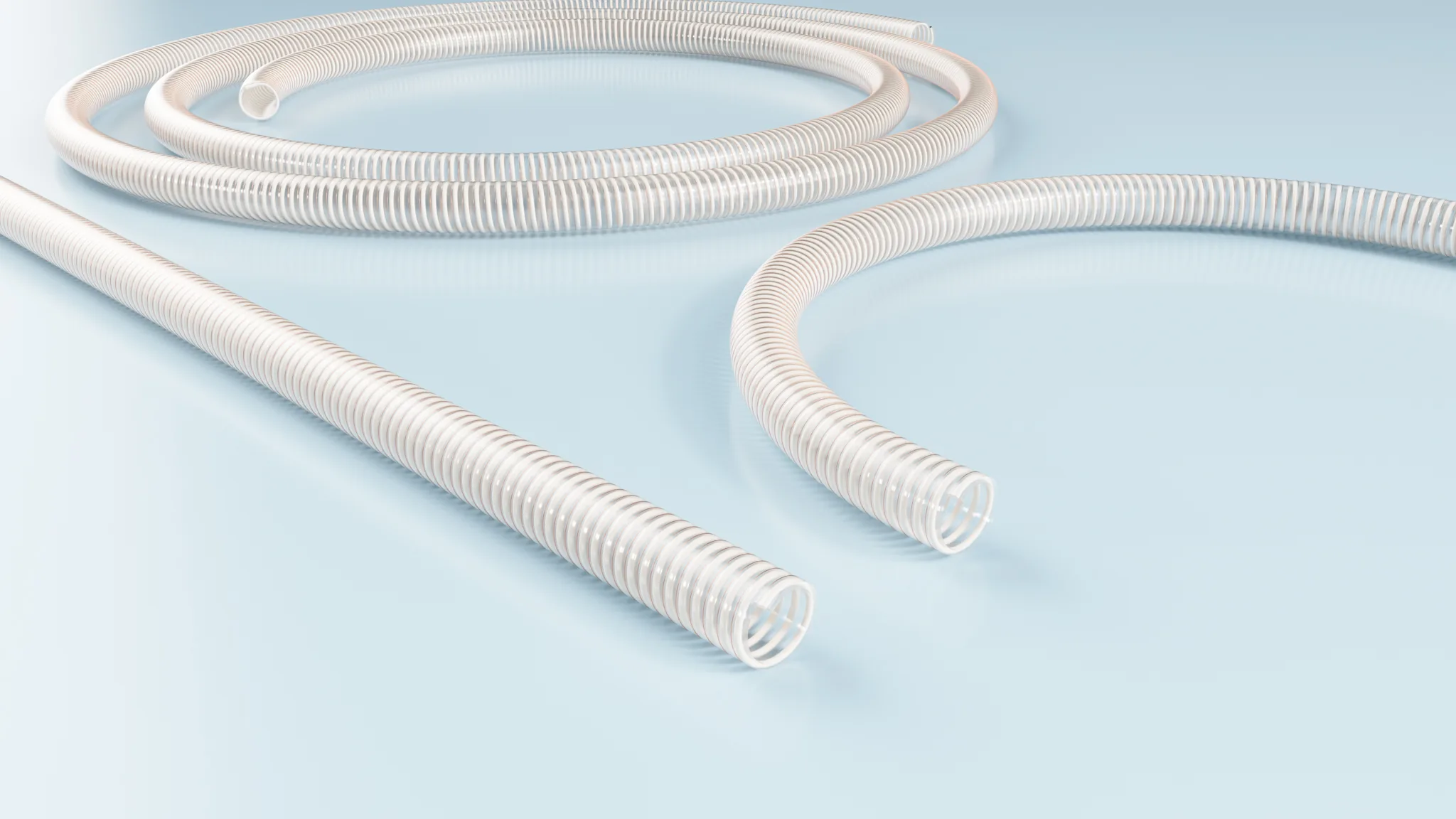

NORPLAST® PVC 384 SCIROPPO®/AS

Wąż ssawno-tłoczny klasy spożywczej z PVC, antystatyczny i certyfikowany do kontaktu z żywnością wg (UE) 10/2011 (kat. A, B, C, E) oraz (WE) 1935/2004 + (GMP) (WE) 2023/2006. Zaprojektowany do transportu zarówno płynnej żywności (np. syrop, sok), jak i mediów sypkich lub granulowanych (np. granulaty, pelety drzewne). Praca od −15°C do +60°C. EN ISO 1307:2008.

Pobierz kartę techniczną (PDF)

(UE) 10/2011 A·B·C·E Antystatyczny <10⁹ Ω Ssanie + tłoczenie od −15°C do +60°C

(UE) 10/2011 A·B·C·E
Antystatyczny <10⁹ Ω
Ssanie + tłoczenie
od −15°C do +60°C
GMP (WE) 2023/2006
Cięcie na wymiar

Dlaczego ten wąż?

NORPLAST® PVC 384 SCIROPPO®/AS rozwiązuje dwa problemy jednocześnie: zgodność z klasą spożywczą i właściwości antystatyczne. Taka kombinacja jest potrzebna w specyficznych procesach spożywczych, gdzie przepływ proszku lub granulatu generuje ładunki statyczne, a materiał musi być jednocześnie bezpieczny w kontakcie z żywnością.

Rozporządzenie (UE) 10/2011 w kategoriach A, B, C ORAZ E sprawia, że wąż można stosować w łańcuchu żywnościowym niezależnie od tego, czy medium jest suche (A), wodne (B), kwaśne lub alkoholowe (C), czy zawiera przyprawy (E). Obejmuje to większość produkcji opartych na żywności. (GMP) Rozporządzenie (WE) 2023/2006 zapewnia dodatkowo dobrą praktykę produkcyjną dla materiałów przeznaczonych do kontaktu z żywnością.

Sciroppo znaczy „syrop” Nazwa SCIROPPO odzwierciedla pierwotne główne zastosowanie węża: transport syropu w produkcji wyrobów cukierniczych i napojów. Od tego czasu stosuje się go szerzej: do granulatów, proszków i ogólnego transportu w klasie spożywczej.

Gdzie znajduje zastosowanie

W przemyśle napojowym wąż pracuje zwykle na liniach dozowania syropów i koncentratów. Właściwości antystatyczne są ważne, ponieważ koncentraty często transportuje się przy wyższych prędkościach przepływu, przy których gromadzenie się ładunków może stanowić problem.

W branży paszowej i zbożowej stosuje się go do transportu pelletu drzewnego, zboża i podobnych granulatów. Decydujące jest tu połączenie klasy spożywczej (istotnej dla pasz przeznaczonych dla zwierząt konsumpcyjnych) i właściwości antystatycznych (zapobieganie wybuchom w zamkniętych układach pneumatycznych).

Potocznie mówimy o nim "spożywczy wąż AS" lub "wąż do syropu": połączenie klasy spożywczej i właściwości antystatycznych jest rzadkie i specyficzne.

Specyfikacja techniczna

Specyfikacja techniczna NORPLAST® PVC 384 SCIROPPO®/AS.

Materiał	Ścianka PVC (klasa spożywcza), antystatyczna powłoka zewnętrzna
Rezystancja	<10⁹ Ω (ISO 8031)
Temperatura	−15°C do +60°C
Klasa spożywcza	(UE) 10/2011 kat. A, B, C, E + (GMP) (WE) 2023/2006
Zgodność	(UE) 10/2011, (WE) 1935/2004, GMP (WE) 2023/2006, ISO 8031, REACH, RoHS
Cięcie na wymiar	Tak
Grupa SKU producenta	4411

Wymiary i zamawianie

Standardowe wymiary NORPLAST® PVC 384 SCIROPPO®/AS.

Wymiary oraz dane ciśnienia i podciśnienia dla NORPLAST® PVC 384 SCIROPPO®/AS
Ø wewn. [mm]	Ø zewn. [mm]	Ciśnienie robocze DIN 26057, wydłużenie 10% [bar]	Podciśnienie zamocowanie osiowe [bar]	Promień gięcia [mm]	Maks. długość [m]	Masa [kg/m]	Rolka [m]	Nr artykułu
25	31	7	0,7	100	50	0,32	50	4411025000
30	37	6,5	0,7	120	50	0,37	50	4411030000
32	38	7	0,7	128	50	0,41	50	4411032000
38	45	6	0,7	155	50	0,55	50	4411038000
40	47	6	0,7	160	50	0,56	50	4411040000
45	53	5,5	0,7	180	50	0,67	50	4411045000
51	59	5	0,7	204	50	0,82	50	4411050000
60	69	4,5	0,7	240	50	1	50	4411060000
65	74	4	0,7	260	50	1,1	50	4411065000
80	92	3,5	0,7	320	50	1,6	50	4411080000
90	102	3	0,7	360	50	1,9	50	4411090000

Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.

Normy i zgodność

NORPLAST® PVC 384 SCIROPPO®/AS jest zgodny z:

(UE) 10/2011 kat. A, B, C, E. Materiały przeznaczone do kontaktu z żywnością: media suche, wodne, kwaśne/alkoholowe i na bazie przypraw.
(WE) 1935/2004. Ogólne ramy prawne dla materiałów przeznaczonych do kontaktu z żywnością.
(GMP) (WE) 2023/2006. Dobra praktyka produkcyjna (Good Manufacturing Practice) dla materiałów przeznaczonych do kontaktu z żywnością.
ISO 8031. Norma badawcza dla rezystancji elektrycznej.
REACH i RoHS. Dyrektywy UE dotyczące substancji chemicznych.

Dokumentacja i pliki do pobrania

Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.

Karta techniczna (Particulair) Nasza 4-stronicowa karta techniczna ze specyfikacją, tabelą wymiarów, zastosowaniami i danymi kontaktowymi. PDF Deklaracja REACH Deklaracja producenta o zgodności z rozporządzeniem REACH (WE) 1907/2006. PDF · 2026 Deklaracja RoHS Deklaracja producenta o zgodności z dyrektywą RoHS. PDF · 2025 Certyfikat ISO 9001 Certyfikat zarządzania jakością dla produkcji. PDF Wytyczne instalacyjne Ogólne wytyczne dotyczące instalacji. PDF · 2025 Raport z badań ATEX i TRGS Raport z badań dla ATEX 2014/34/UE i TRGS 727 dla węży przewodzących i antystatycznych. PDF

Pomoc w doborze materiału

Przy wyborze węża, gdy właściwy poziom rezystancji lub klasyfikacja stref budzi wątpliwości, te dwa artykuły są dobrym punktem wyjścia:

ESD

Niewidzialne najsłabsze ogniwo

Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.

Przeczytaj artykuł

ESD

Poznaj swoje omy

Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.

Przeczytaj artykuł

Branże, w których jest stosowany

NORPLAST® PVC 384 SCIROPPO®/AS jest wyspecjalizowany tam, gdzie trzeba połączyć klasę spożywczą z właściwościami antystatycznymi:

W branży napojów to standard na liniach dozowania syropów i transportu koncentratów. Dopuszczenie (UE) 10/2011 kat. C (media kwaśne/alkoholowe) jest szczególnie istotne dla soków i wyrobów spirytusowych.

W branży paszowej stosuje się go do pneumatyki pelletu drzewnego i zboża, gdzie wybuch pyłu to realne ryzyko. Właściwość antystatyczna plus zgodność z klasą spożywczą to kombinacja, która czyni ten wąż szczególnie odpowiednim.

Długości i zestawy na zamówienie

Wąż dostarczany jest na rolkach po 50 m. Tniemy go na wymiar i montujemy złącza Camlock, pierścień zaciskowy lub złącza higieniczne jako gotowy zestaw; ważne, aby również złącze miało dopuszczenie klasy spożywczej.

Przy dostawach seryjnych możemy zapewnić jednolity montaż w całej dostawie.

Zobacz nasze konfekcjonowane zestawy węży

Powiązane węże

Węże często rozważane razem z tym modelem. Propozycje opierają się na tej samej kategorii i podobnych właściwościach.

Najczęściej zadawane pytania

Co to jest kategoria E w (UE) 10/2011?

Kategoria E to szczególna klasyfikacja kontaktu z żywnością według (UE) 10/2011 dla materiałów mających kontakt z żywnością zawierającą przyprawy, zioła, olejki eteryczne i podobne media bogate w aromaty. Wąż jest certyfikowany dla kategorii A, B, C ORAZ E, co daje szerszy zakres niż większość węży klasy spożywczej.

Co oznacza GMP (WE) 2023/2006?

Good Manufacturing Practice: rozporządzenie UE określające standardy jakości przy produkcji materiałów do kontaktu z żywnością. To dodatkowy sygnał, że producent ma udokumentowane procesy jakościowe wykraczające poza samą zgodność materiałową.

Jaka jest różnica między SCIROPPO/AS a standardowymi wężami klasy spożywczej?

SCIROPPO/AS łączy klasę spożywczą z właściwościami antystatycznymi. To rzadkie połączenie: większość węży klasy spożywczej jest izolująca, a większość węży antystatycznych nie ma klasy spożywczej. SCIROPPO/AS wybiera się, gdy oba wymagania występują jednocześnie.

Czy wąż musi być uziemiony?

Tak. Właściwość antystatyczna działa tylko wtedy, gdy wąż jest prawidłowo uziemiony. Bez uziemienia ładunek gromadzi się w wężu zamiast być odprowadzany.

Czy wytrzymuje gorące mycie CIP?

Do +60°C w pracy ciągłej. Obejmuje to wiele cykli CIP, ale nie wszystkie (zwłaszcza parowe cykle SIP powyżej +90°C). Do gorętszego CIP/SIP należy wybrać wąż silikonowy (NORFLEX® SIL 408 wytrzymuje +180°C).

Czy mogę go stosować do produktów mlecznych?

Tak, (UE) 10/2011 kat. B (żywność wodnista) obejmuje mleczarstwo. W zastosowaniach z tłuszczem mlecznym należy zweryfikować kategorię D1; wąż nie jest certyfikowany specjalnie dla D1, ale kat. B + C obejmuje większość zastosowań mleczarskich.
