Trudnopalne

CP PVC 465

Wysoce elastyczny wąż z profilem zaciskowym (CP) z PVC, trudnopalny zgodnie z NF P 92-503 M2, ze wzmocnieniem tkaniną. Profil zaciskowy z ocynkowanej stali zapewnia wytrzymałość mechaniczną i gładkość powierzchni zewnętrznej. Praca od −10°C do +80°C, krótkotrwała wartość szczytowa +110°C. Wąż jest oparty na PVC, dzięki czemu ma dobrą odporność chemiczną na typowe media przemysłowe w temperaturze pokojowej. Zaprojektowany do ramion odciągowych, odciągu dymów spawalniczych i pojazdów ssących.

Pobierz kartę techniczną (PDF)

NF P 92-503 M2 Profil zaciskowy od −10°C do +80°C Odporny chemicznie

Trudnopalny NF P 92-503 M2
Konstrukcja z profilem zaciskowym
od −10°C do +80°C
Odporny chemicznie
Wysokoelastyczny 4:1
Cięcie na wymiar

Dlaczego ten wąż?

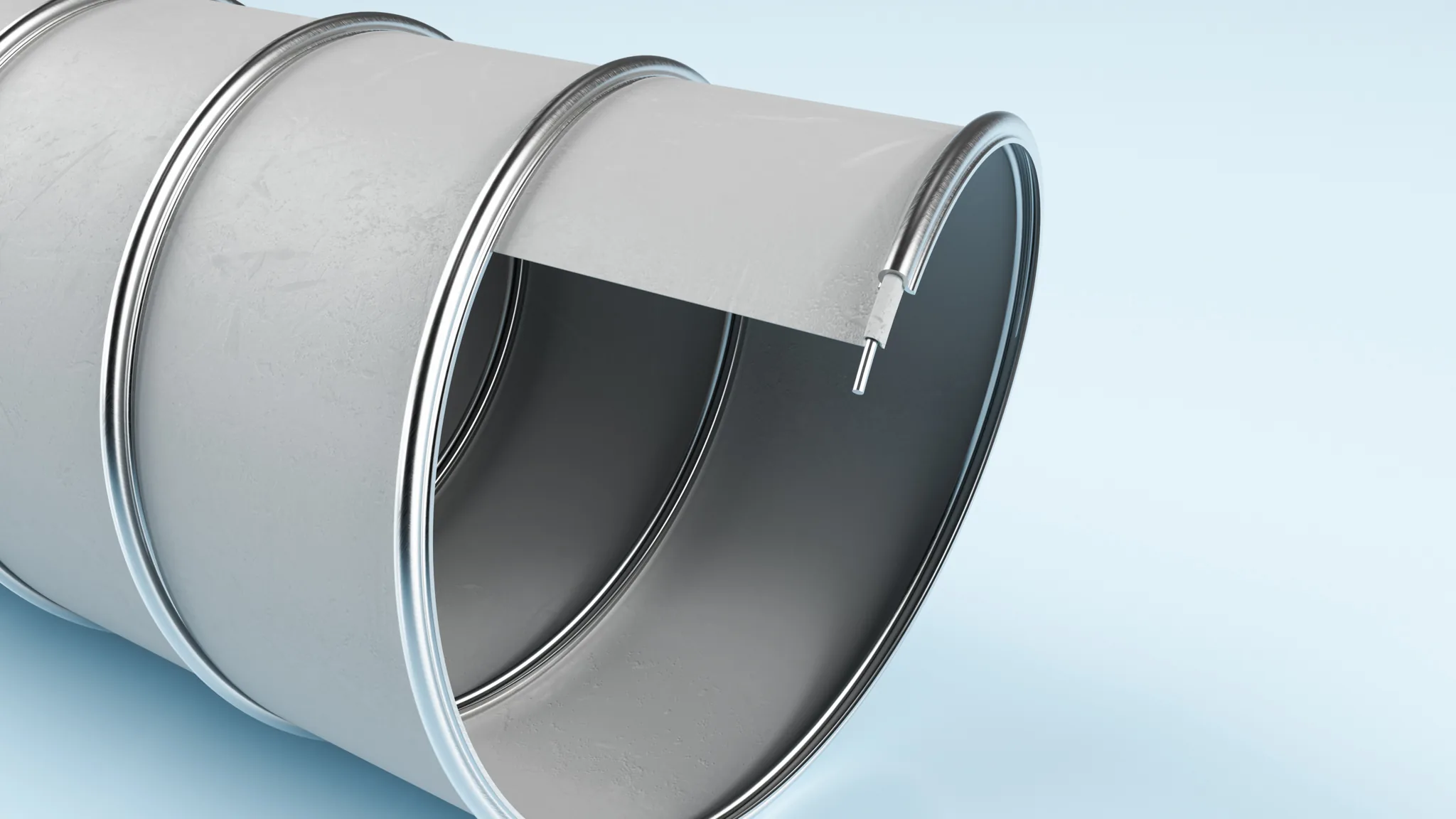

CP PVC 465 należy do serii CP, czyli węży z profilem zaciskowym charakteryzujących się widocznym metalowym profilem wokół węża. Profil jest wykonany ze stali ocynkowanej i służy zarówno jako wzmocnienie mechaniczne, jak i ochrona przed uszkodzeniami. Nadaje wężowi stabilność kształtu, nie czyniąc go niepotrzebnie sztywnym.

Dobór materiałów, czyli ścianka PVC + wzmocnienie tkaniną + profil zaciskowy, ma na celu uzyskanie uniwersalnego węża odciągowego, który jest zarazem trudnopalny i odporny chemicznie na powszechne media przemysłowe w temperaturze pokojowej. Nie wytrzymuje wszystkich agresywnych chemikaliów, ale szeroko pokrywa odzysk oparów, dymy i lekko agresywne gazy.

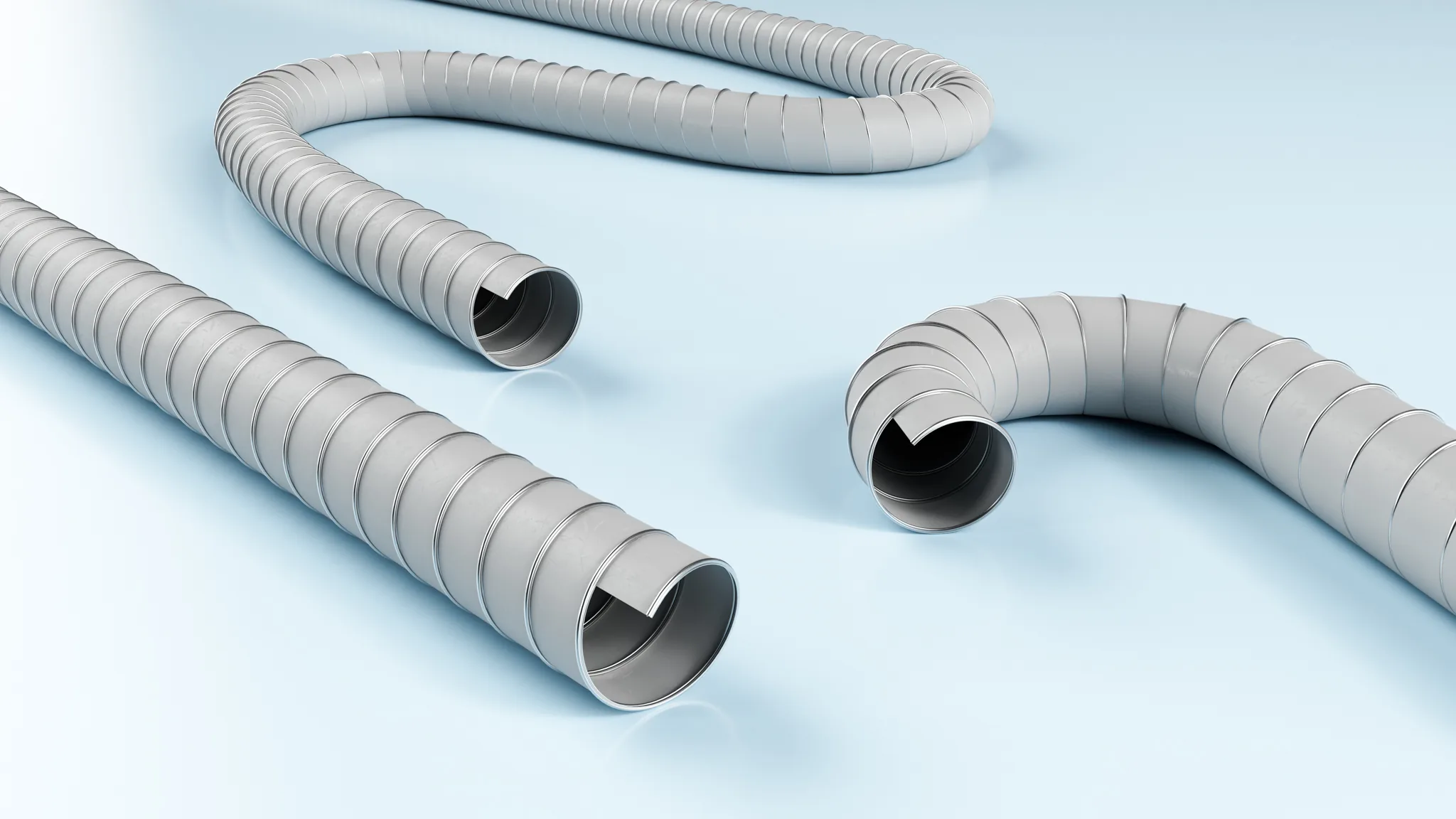

Wąż jest szczególnie popularny na ramionach odciągowych w warsztatach i zakładach przemysłowych, gdzie musi zarówno wyginać się do złożonych pozycji, jak i utrzymywać kształt. Dzięki profilowi zaciskowemu wąż nie załamuje się nawet przy ciaśniejszych zgięciach, niż zniosłyby zwykłe węże elastyczne.

Seria CP Cała seria CP ma tę samą konstrukcję bazową (profil zaciskowy + elastyczna ścianka). Zmienia się materiał: od PVC (CP PVC 465) przez silikon (CP SIL 460) po materiały specjalne, takie jak wyściółka PTFE (CP PTFE-INOX 475) i guma odporna chemicznie (CP HYP 450). Materiał dobiera się do medium, a profil zaciskowy pozostaje bez zmian.

Gdzie znajduje zastosowanie

Wąż pracuje na ramionach odciągowych w warsztatach, laboratoriach i zakładach produkcyjnych, gdzie użytkownik musi móc poruszać ramieniem i wężem w trzech wymiarach. Profil zaciskowy zapewnia, że wąż nie zapada się ani nie załamuje przy zginaniu.

Na pojazdach ssących to dobrze znany wybór jako elastyczne połączenie między stałą instalacją rurową a mobilnym punktem odciągu. Ważna jest tu elastyczność i trudnopalność, zwłaszcza gdy pojazd pracuje w środowiskach z odpadami, które mogą być gorące lub łatwopalne.

W przemyśle chemicznym wąż stosuje się do powrotu oparów: krótkiego połączenia od odpowietrzenia zbiornika do bufora wychwytującego odparowane media. Odporność chemiczna węża szeroko pokrywa większość oparów organicznych i lekko agresywnych gazów.

Na co dzień mówimy o nim "wąż z profilem zaciskowym" lub "wąż do ramion odciągowych": charakterystyczna spirala metalowa to pierwsza rzecz, którą się rozpoznaje.

Specyfikacja techniczna

Specyfikacja techniczna CP PVC 465. Wąż jest dostępny w 39 standardowych wymiarach od Ø 38 mm do Ø 600 mm.

Materiał	Ścianka PVC, wzmocniona tkaniną, profil zaciskowy ze stali ocynkowanej
Średnica wewnętrzna	38–600 mm (39 wymiarów)
Temperatura (praca ciągła)	−10°C do +80°C
Temperatura (szczytowa)	+110°C
Trudnopalność	NF P 92-503 M2
Ściśliwość	4:1 (wysoce elastyczny)
Odporność chemiczna	PVC w temperaturze pokojowej: patrz tabela odporności
Zgodność	REACH, RoHS, NF P 92-503 M2
Cięcie na wymiar	Tak
Grupa SKU producenta	4650000

Wymiary i zamawianie

Standardowe wymiary CP PVC 465 od średnicy wewnętrznej 38 mm do 600 mm. Ciśnienie robocze i podciśnienie stopniowo maleją wraz ze wzrostem średnicy, co jest typowe dla węży z profilem zaciskowym. Kolumna długości rolki pokazuje dostępne standardowe długości rolek.

Wymiary oraz dane ciśnienia i podciśnienia dla CP PVC 465
Ø wewn. [mm]	Ø zewn. [mm]	Ciśnienie robocze DIN 26057, wydłużenie 10% [bar]	Podciśnienie zamocowanie osiowe [bar]	Promień gięcia [mm]	Maks. długość [m]	Masa [kg/m]	Rolka [m]	Nr artykułu
38	50	0,525	0,35	14	6	0,34	6	46500380000
40	52	0,515	0,34	15	6	0,36	6	46500400000
50,5	62,5	0,47	0,34	18	20	0,44	3, 6	46500500000
55	67	0,45	0,28	20	20	0,47	6	46500550000
60	72	0,43	0,25	20	20	0,51	6	46500600000
64,5	76,5	0,41	0,23	22	20	0,54	6	46500650000
70	82	0,395	0,21	29	20	0,59	6	46500700000
75,6	87,6	0,38	0,18	24	20	0,63	6	46500750000
80	92	0,37	0,16	24	20	0,66	6	46500800000
90	102	0,345	0,11	26	20	0,74	6	46500900000
101,5	113,5	0,21	0,1	28	20	0,54	3, 6	46501000000
110	122	0,2	0,085	30	20	0,58	3, 6	46501100000
115	127	0,195	0,08	32	20	0,6	3, 6	46501150000
120	132	0,19	0,075	32	20	0,63	3, 6	46501200000
126,5	138,5	0,185	0,07	34	20	0,66	3, 6	46501250000
130	142	0,18	0,06	34	20	0,68	3, 6	46501300000
140	152	0,175	0,05	36	20	0,73	3, 6	46501400000
151,5	163,5	0,14	0,04	38	20	0,79	3, 6	46501500000
160	172	0,135	0,035	40	20	0,83	3, 6	46501600000
165	177	0,135	0,035	41	20	0,85	3, 6	46501650000
170	182	0,13	0,035	42	20	0,88	3, 6	46501700000
175	187	0,13	0,03	44	20	0,9	3, 6	46501750000
180	192	0,125	0,03	44	20	0,93	3, 6	46501800000
202,3	214,3	0,105	0,025	48	20	0,8	3, 6	46502000000
215	227	0,1	0,02	52	20	0,85	3, 6	46502150000
225	237	0,095	0,02	54	20	0,88	3, 6	46502250000
250	262	0,075	0,02	58	20	0,98	3, 6	46502500000
254	266	0,075	0,02	59	20	1	3, 6	46502540000
300	312	0,065	0,01	68	20	1,17	3, 6	46503000000
315	327	0,065	0,01	71	20	1,23	3, 6	46503150000
325	337	0,06	0,01	74	20	1,27	3, 6	46503250000
350	362	0,05	0,01	78	20	1,36	3, 6	46503500000
356	368	0,05	0,01	79	20	1,39	3, 6	46503560000
400	412	0,045	0,01	88	20	1,55	3, 6	46504000000
406	418	0,045	0,01	89	15	1,58	3, 6	46504060000
450	462	0,04	0,005	98	15	1,75	3, 6	46504500000
500	512	0,04	0,005	108	15	1,94	3, 6	46505000000
600	612	0,025	0,005	128	15	2,32	3, 6	46506000000
630	642	0,023	0,04	135	6	2,44	—	46506300000
650	662	0,022	0,03	138	10	2,51	—	46506500000
700	712	0,02	0,002	148	6	2,7	3, 6	46507000000
712	724	0,02	0,001	151	6	2,75	3, 6	46507120000
800	812	0,02	0,001	168	6	3,09	3, 6	46508000000
900	912	0,015	0,001	188	6	3,47	3, 6	46509000000

Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.

Normy i zgodność

CP PVC 465 jest zgodny z następującymi normami i dyrektywami:

NF P 92-503 M2. Francuska norma dla trudnopalnych materiałów budowlanych; M2 odpowiada kategorii "trudno zapalny".
REACH (WE 1907/2006). Deklaracja REACH producenta jest dostępna do pobrania.
RoHS. Dyrektywa 2011/65/UE w sprawie ograniczenia stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.

Dokumentacja i pliki do pobrania

Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.

Karta techniczna (Particulair) Nasza 4-stronicowa karta techniczna ze specyfikacją, tabelą wymiarów, zastosowaniami i danymi kontaktowymi. PDF Deklaracja REACH Deklaracja producenta o zgodności z rozporządzeniem REACH (WE) 1907/2006. PDF · 2026 Deklaracja RoHS Deklaracja producenta o zgodności z dyrektywą RoHS. PDF · 2025 Certyfikat ISO 9001 Certyfikat zarządzania jakością dla produkcji. PDF Wytyczne instalacyjne Ogólne wytyczne dotyczące instalacji. PDF · 2025 Tabela odporności chemicznej Przegląd odporności chemicznej materiałów opracowany przez producenta, uporządkowany według medium. PDF · 2025 Ochrona przed wnikaniem, seria CP Opis stopnia ochrony profilu zaciskowego przed wilgocią i cząstkami stałymi. PDF · 2025

Pomoc w doborze materiału

Choć ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dostarczają przydatnej wiedzy o rezystancji elektrycznej i bezpieczeństwie przemysłowym. Ma to znaczenie, jeśli wąż zostanie później połączony z urządzeniami elektrycznymi lub będzie używany w środowiskach mieszanych:

ESD

Niewidzialne najsłabsze ogniwo

Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.

Przeczytaj artykuł

ESD

Poznaj swoje omy

Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.

Przeczytaj artykuł

Branże, w których jest stosowany

CP PVC 465 znajduje miejsce w branżach, w których trudnopalny wąż z profilem zaciskowym jest właściwym wyborem:

W branży odciągu i filtracji seria CP jest standardowym wyborem do ramion odciągowych. To zwłaszcza zdolność profilu zaciskowego do utrzymywania węża otwartego na zgięciach czyni go niezastąpionym: zwykłe węże PVC zaciskałyby się przy tym samym kącie zgięcia.

W spawalnictwie wąż służy jako połączenie między okapem lub ramieniem odciągowym a centralnym systemem odciągowym. Trudnopalność nie jest tu jedynie miłym dodatkiem, lecz często wymogiem organów ochrony przeciwpożarowej w warsztatach.

W przemyśle chemicznym wąż stosuje się do powrotu par na zbiornikach magazynowych i procesowych, gdzie odparowane media muszą zostać wychwycone, a następnie skroplone lub odfiltrowane. Szeroka odporność chemiczna obejmuje większość par organicznych.

Długości i zestawy na zamówienie

Wąż dostarczany jest na rolkach o długości 3 m, 6 m, 15 m lub 20 m. Tniemy go na wymiar i montujemy złącza, tuleje lub rozwiązania bagnetowe jako gotowy zestaw.

Przy większych dostawach możemy uruchomić produkcję seryjną, zapewniając jednolite zestawy w całej dostawie. Zachęcamy do kontaktu w przypadku konkretnej instalacji.

Zobacz nasze konfekcjonowane zestawy węży

Powiązane węże

Węże często rozważane razem z tym modelem. Propozycje opierają się na tej samej kategorii i podobnych właściwościach.

Najczęściej zadawane pytania

Jaka jest różnica między CP PVC 465 a CP PVC 466 HT?

CP PVC 465 to wariant standardowy o zakresie temperatur od −10°C do +80°C (wartość szczytowa +110°C). CP PVC 466 HT to wariant wysokotemperaturowy, tolerujący wyższą temperaturę pracy ciągłej. CP PVC 466 HT należy wybrać, gdy medium ma stale ponad +80°C; w pozostałych przypadkach właściwym wyborem jest CP PVC 465.

Co to jest profil zaciskowy (clamp)?

Profil zaciskowy to widoczny profil metalowy biegnący spiralnie wokół węża. Pełni funkcję zarówno wzmocnienia mechanicznego (wąż zachowuje kształt przy zginaniu), jak i zewnętrznej ochrony przed uderzeniami i zużyciem. Zazwyczaj wykonany jest ze stali ocynkowanej, ale w wariantach specjalnych (seria CP PTFE-INOX) może być także ze stali nierdzewnej.

Czy CP PVC 465 ma dopuszczenie ATEX?

Nie. Ścianka PVC nie ma właściwości przewodzących ani antystatycznych, a sam profil zaciskowy nie daje wężowi dopuszczenia ATEX. Do stref ATEX z ryzykiem elektryczności statycznej należy wybrać wariant przewodzący lub antystatyczny, na przykład CP PE 457 EC (przewodzący).

Jakie chemikalia wytrzymuje?

Ścianka PVC jest kompatybilna z większością kwasów organicznych w rozcieńczonych stężeniach, z powszechnymi rozpuszczalnikami w temperaturze pokojowej oraz z większością przemysłowych gazów i oparów. NIE jest kompatybilna ze stężonymi mocnymi kwasami, rozpuszczalnikami chlorowanymi ani węglowodorami aromatycznymi. Dysponujemy tabelą odporności chemicznej; w razie wątpliwości co do konkretnego medium prosimy o kontakt.

Czy mogę zamówić wąż z konkretnymi złączami?

Tak. Wąż dostarczany jest jako gotowy zestaw z zamontowanymi na stałe złączami: opaskami zaciskowymi, taśmami zaciskowymi, złączem bagnetowym, gwintowanym lub kołnierzowym, w zależności od potrzeb. Wystarczy podać, w jakim systemie pracuje instalacja, a zaproponujemy najodpowiedniejsze złącze.

Jaka jest różnica między wężem z profilem zaciskowym a zwykłym wężem spiralnym?

Zwykły wąż spiralny ma spiralę osadzoną wewnątrz ścianki, gdzie pełni głównie funkcję wzmocnienia. Wąż z profilem zaciskowym ma profil zamontowany wokół węża, gdzie zarówno wzmacnia, jak i chroni wąż od zewnątrz. Profil zaciskowy zapewnia lepszą ochronę przed uderzeniami i zużyciem, ale montaż złączy jest zwykle nieco trudniejszy.

Czy wytrzymuje opary powrotne rozpuszczalników?

Ścianka PVC jest kompatybilna z większością oparów organicznych w temperaturze pokojowej. W przypadku konkretnych rozpuszczalników (np. acetonu, octanu etylu lub MEK) należy sprawdzić tabelę odporności, zwłaszcza gdy stężenie oparów jest wysokie lub temperatura przekracza pokojową. Do mediów stale agresywnych należy wybrać wąż CP PTFE lub CP HYP.
